音乐门铃原理
音乐门铃是一种常见的家用电子产品，它不仅可以起到传统门铃的作用，还可以通过播放音乐来提升家居氛围。那么，音乐门铃是如何实现的呢？接下来，我们将深入探讨音乐门铃的原理。
首先，音乐门铃的核心部件是微控制器芯片。微控制器芯片是一种集成了中央处理器、存储器和输入输出接口的芯片，它可以根据预先设定的程序来控制音乐的播放。在音乐门铃中，微控制器芯片扮演着至关重要的角色，它接收来自按键或传感器的输入信号，然后根据预设的逻辑进行处理，并控制音乐的播放。
其次，音乐门铃还包括音频解码器和音频放大器。音频解码器负责将数字音频信号解码成模拟音频信号，而音频放大器则负责放大解码后的音频信号，以驱动喇叭发出声音。在音乐门铃中，音频解码器和音频放大器的性能直接影响到音乐的音质和音量，因此选用高质量的音频解码器和音频放大器至关重要。
此外，音乐门铃还需要存储器来存储音乐文件。存储器可以是闪存、SD卡或EEPROM等，它们可以存储多个音乐文件，并且可以通过微控制器芯片进行读取和播放。在选择存储器时，需要考虑其容量、读写速度和稳定性，以确保音乐门铃的正常使用。
除此之外，音乐门铃还需要电源模块来提供稳定的电压和电流。电源模块通常包括变压器、整流器、滤波器和稳压器等部件，它们可以将市电或电池提供的电能转换成适合音乐门铃各个部件使用的电能。
综上所述，音乐门铃的原理主要包括微控制器芯片、音频解码器、音频放大器、存储器和电源模块。微控制器芯片负责控制整个系统的工作流程，音频解码器和音频放大器负责音乐的解码和放大，存储器则存储音乐文件，而电源模块则提供稳定的电能。通过这些部件的协同工作，音乐门铃可以实现按键触发、音乐播放和音量调节等功能。 总的来说，音乐门铃的原理并不复杂，但是需要各个部件之间的精密配合才能实现。希望通过本文的介绍，您对音乐门铃的原理有了更深入的了解。如果您对音乐门铃有更多的疑问，可以继续关注我们的文库，我们将会为您带来更多的相关知识。
一、实习目的
1. 熟悉无线音乐门铃的组成、工作原理，提高读懂电路图及电路板图的能力。
2. 通过对无线音乐门铃的安装、焊接及调试，掌握无线音乐门铃的生产工艺流程，提高焊接工艺水平。
3. 掌握电子元器件的识别及质量检验，学会故障判断及排除。
二、实习要求
1、 分析并读懂无线音乐门铃电路图。
2、 对照原理图能够看懂接线电路图。
3、 认识电路图上的符号。
4、 根据技术指标测试各元器件的主要参数。
5、 认真仔细地安装焊接。
6、 按照技术要求进行调试。

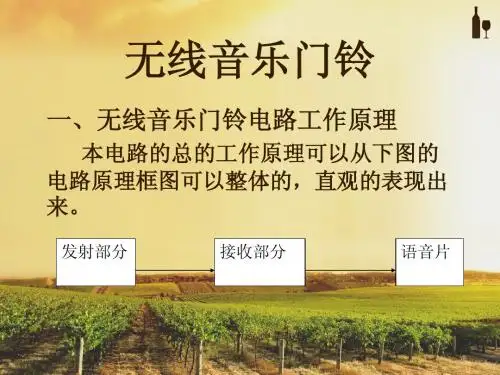

三、无线遥控音乐门铃的设计思路
无线遥控音乐门铃是利用电磁波的发射和接收，因此会有发射和接收电路。发射板要先调制振荡产生方波信号，在经高频振荡产生正弦波的信号发射出去，接收板接信号以后，通过滤波、选频等电路选出接收的信号，在将其滤波、整形、放大，最后利用方波的高电平推动音乐芯片使得喇叭发声。
无线遥控音乐门铃设计流程：
调试振荡→→→→高频振荡→→→→发射信号→→→接收信号
↓
喇叭发声←←←推动音乐芯片←←←整形放大 ←←←选出信号
3.1 TC4069UBP芯片简介
TC4069UBP是6反相器。所谓反相器，反相器是可以将输入信号的相位反转180度，这种电路应用在摸拟电路，比如说音频放大，时钟振荡器等。
3.2发射器原理 发射器由调制振荡级和高频振荡级两级组成。调制级电路由一块TC4069UBP和32.768KHz晶体完成，发射器开关按下时，反相器6和5及晶振、电阻等相关元件组成振荡发生器，产生32.768KHz低频信号。
1.调制振荡极
过程：充电时间由X1决定，等效电容为200P，现在也经常用电容代替晶振产生振荡信号。由于X1的充电，X1上的电压逐渐上升，下正上负，当升至反相器5的翻转电平时，12脚就由原来的高电平转为低电平，10脚也同时转为低电平。X1开始放电，放电通路为X1-R2-反相器5的10脚。放电后X1上的电位降低，到一定程度时13脚降为低电平了，输出端又翻转成高电平，再次对X1充电，至此已完成一个充放电过程，即一个振荡周期，之后振荡一直持续下去，反相器5的10脚就会一直输出高低不断变化的电平信号。这个信号的频率由晶体决定，此电路中的频率为32.768kHz。
电子门铃工作原理
电子门铃是现代家庭中常见的设备之一，它为我们提供了方便和安全。那么电子门铃是如何工作的呢？本文将为你详细介绍电子门铃的工作原理。
一、电子门铃的组成
电子门铃的主要组成部分包括按键模块、信号发射模块和接收模块。按键模块通常由一个或多个按钮组成，用户通过按下按钮来触发门铃。信号发射模块将按键信号转化为无线信号并传输给接收模块。接收模块负责接收信号并发出声音或光信号，提醒屋内的人有访客。
二、电子门铃的原理
当按下电子门铃的按钮时，按键模块会将一个电信号发送给信号发射模块。信号发射模块负责将这个电信号转化为无线信号，并将其以无线形式传输给接收模块。
1. 无线信号传输
信号发射模块通常采用无线射频技术，如无线电频率或红外线。其中，无线电频率是最常用的传输方式。通过一个发射器，按键模块发出的电信号被转化为相应频率的无线电信号。这个无线电信号以无线电波的形式传输到接收模块。
2. 信号接收与解码 接收模块接收到无线信号后，会将其转化为电信号。然后，电信号经过解码处理，该处理将信号转化为可供使用的形式。解码过程包括将频率调整到与发射模块相匹配，并将信号分离为不同按键所对应的信号。
3. 声音或光信号发出
接收模块解码后，会根据不同的信号触发相应的动作。大多数电子门铃会发出声音信号，一些高端门铃还会发出光信号用于提醒。例如，声音信号可以通过扬声器发出，提醒屋内人员有访客。而光信号则可以通过闪烁的LED灯等形式来提醒屋内人员。
三、电子门铃的优势
与传统的机械门铃相比，电子门铃具有以下几个明显的优势。
1. 方便安装：电子门铃不需要布线，只需放置接收模块，并在适当位置安装发射模块即可。
2. 远距离传输：采用无线信号传输，电子门铃可以在一定距离内实现信号传输和接收。
3. 多功能：电子门铃可以通过增加按键模块实现多入口连接，比传统门铃更灵活多样。
4. 提高安全性：电子门铃可以配备摄像头和对讲功能，提供进一步的安全防护。 综上所述，电子门铃通过按键模块、信号发射模块和接收模块的协同工作，实现用户按下按钮后的声音或光信号提醒。其工作原理的简单性和便利性使得电子门铃在现代家庭中得到了广泛应用。
无线遥控门铃原理
无线遥控门铃原理是通过无线信号将按键的信号传递给门铃接收器，从而触发门铃发出声音或者闪光。一般来说，无线遥控门铃由两个主要部分组成：遥控按键和门铃接收器。
遥控按键是门铃的控制中心，通常是一个小巧的设备，上面有一个按钮，按下按钮时会发出无线信号。按键内部有一个电池和一个无线发射器。当按钮被按下时，发射器将一个编码的无线信号发送出去。
门铃接收器是安装在室内的装置，通常由一个接收天线、解码器和一个音频/视觉输出装置组成。接收器的接收天线可以接收到来自遥控按键的无线信号。接收到信号后，解码器会解码该信号，然后将其转换为一个电信号，触发音频输出装置发出声音或者视觉输出装置发出闪光。
无线遥控门铃的工作原理是基于无线通信技术。遥控按键和门铃接收器之间通过无线信号进行通信，实现遥控门铃的功能。这种无线通信一般采用无线电波进行传输，常用的频率为315MHz或433MHz。遥控按键和门铃接收器需要在同一频率下进行配对，以确保信号的有效传输。
当按下遥控按键上的按钮时，按键内部的发射器会发送一个特定编码的无线信号。门铃接收器的接收天线接收到这个信号后，经过解码器的解码处理，将其转换为控制信号。控制信号触发音频输出装置发出声音或者视觉输出装置发出闪光，完成门铃功能。
总的来说，无线遥控门铃原理是遥控按键通过发送无线信号，门铃接收器接收并解码这个信号，并做出相应的响应，实现门铃的遥控功能。
