笔段式液晶屏基本知识
1. 引言
液晶显示技术在现代电子产品中得到广泛应用，其中一种常见的液晶显示器类型是笔段式液晶屏。本文将介绍笔段式液晶屏的基本知识，包括其原理、结构、特点以及应用领域等方面内容。
2. 原理
笔段式液晶屏是一种基于液晶材料的显示技术。其原理基于液晶分子的电光效应，通过控制电场来改变液晶分子的排列状态，从而实现图像显示。
具体来说，笔段式液晶屏由许多微小的像素组成，每个像素由若干个笔段构成。每个笔段都有一个透明电极和一个与之相对的公共电极。当施加电压时，透明电极和公共电极之间形成一个均匀的电场，在这个电场作用下，液晶分子会发生排列改变。
3. 结构
笔段式液晶屏通常由多个图像单元组成。每个图像单元由一个或多个像素组成。每个像素又由若干个笔段构成。这些笔段可以通过透明电极和公共电极来控制。
液晶屏的结构一般包括以下几个主要部分：
3.1 背光源
液晶屏背后通常会有一个背光源，用于照亮显示区域。常见的背光源包括冷阴极荧光灯（CCFL）和LED等。
3.2 液晶层
液晶层是液晶显示器的核心组件，由液晶分子组成。液晶分子可以通过施加电场来改变其排列状态，从而实现对光的调制。
3.3 像素结构
每个像素由若干个笔段组成，其中每个笔段都有一个透明电极和一个与之相对的公共电极。通过控制透明电极和公共电极之间的电场，可以改变液晶分子的排列状态，实现图像显示。
4. 特点
笔段式液晶屏具有以下几个特点： 4.1 高分辨率
由于每个像素都由若干个笔段组成，因此笔段式液晶屏可以实现较高的分辨率，显示出更加清晰的图像。
4.2 节能
液晶屏只需要在显示的像素点上提供足够的电场来改变液晶分子的排列状态，其他区域可以保持关闭状态，从而节省能量。
4.3 视角宽广
由于液晶分子的排列特性，笔段式液晶屏具有较大的视角范围。用户可以从不同角度观看屏幕上的内容而不会出现明显的颜色变化或亮度降低。
5. 应用领域
数字电视发射机的基本构成
数字电视发射机是数字电视广播系统中的重要组成部分，它的主要功能是将数字电视信号转换为无线电波并发射出去，以供广大观众接收。数字电视发射机的基本构成包括以下几个方面：
1. 发射机前端
发射机前端是数字电视发射机的核心部分，它主要由数字信号处理器、调制器、功率放大器等组成。数字信号处理器是将数字电视信号进行数字化处理的设备，它可以将模拟信号转换为数字信号，并对数字信号进行编码、压缩、调制等处理。调制器则是将数字信号转换为模拟信号的设备，它可以将数字信号进行调制，使其能够被功率放大器放大并发射出去。功率放大器则是将调制后的信号进行放大的设备，它可以将信号的功率放大到足够的水平，以便能够被天线发射出去。
2. 天线系统
天线系统是数字电视发射机的另一个重要组成部分，它主要由天线、馈线、天线控制器等组成。天线是将发射机发出的无线电波转换为电磁波并向外辐射的设备，它的种类和结构有很多种，常见的有单极子天线、双极子天线、方向天线等。馈线则是将发射机和天线之间的信号传输的设备，它的特点是低损耗、高可靠性。天线控制器则是控制天线方向和角度的设备，它可以根据需要调整天线的方向和角度，以便获得最佳的信号覆盖范围。
3. 辅助设备
除了发射机前端和天线系统之外，数字电视发射机还需要一些辅助设备来保证其正常运行。这些设备包括电源系统、冷却系统、监控系统等。电源系统是为数字电视发射机提供电力的设备，它需要保证电源的稳定性和可靠性。冷却系统则是为数字电视发射机提供散热的设备，它可以保证发射机在长时间运行时不会过热。监控系统则是为数字电视发射机提供远程监控和管理的设备，它可以实时监测发射机的运行状态，并对异常情况进行报警和处理。
总之，数字电视发射机的基本构成包括发射机前端、天线系统和辅助设备三个方面。这些设备的协同工作可以将数字电视信号转换为无线电波并发射出去，以供广大观众接收。随着数字电视技术的不断发展，数字电视发射机的性能和功能也在不断提高，未来数字电视发射机将会更加智能化、高效化和可靠化。
液晶材料的结构和性质
是研究液晶科技的关键方面。液晶是一种介于晶体和液体之间的物态形态，具有可变的光学特性，因此具有广泛的应用前景。本文将从液晶材料的基本结构开始，深入探讨液晶材料的性质和应用，以及未来的发展方向。
1. 液晶材料的基本结构
液晶材料的基本结构由两个互相作用的单元构成：长大分子和色链。长大分子通常是由若干化学小分子组成，通过化学键相连形成分子链。这种分子链具有比普通分子更强的自我组合能力，因此可以通过各种方式形成不同的结构。长大分子通常具有弹性，形状和大小可以随着环境变化而变化。色链是指液晶分子中的一种长链状分子，可以分为正列相、中列相和复式列相。
液晶材料的结构与其性质密切相关。根据长大分子的排列方式和形状，液晶材料可以分为各种类型，例如螺旋型，柱型和层型。不同类型的液晶材料在响应外界电场和光场时具有不同的光学性质和反应速度。因此，对液晶材料的研究和了解为设定性能、改善应用效果以及发展新技术需要提供基础。
2. 液晶材料的性质和应用
液晶材料的性质和应用主要表现在光学、电学和生物学领域。由于液晶材料的光学特性随外界环境和物理形态的变化而变化，因此具有理论学、通讯学和医学应用等重要意义。在光学系统中，液晶材料是最重要的元器件之一。它们可以作为液体光学帘，有效地控制光的透过度，并广泛应用于电子显示、太阳能电池、光学存储技术、激光、液晶显示器等方面。
电学领域也是液晶材料广泛应用的领域。液晶材料的电光特性和电热特性对它的应用具有重要影响。液晶材料集成电路兼容性、导电性能、响应速度和耐久性等因素是评价其在电学应用中应用前景的重要指标之一。目前，液晶材料在电子小件上广泛应用，电视、电脑等家用电子产品是典型的应用产品。
在生物学中，由于液晶材料的生物活性比较强，因此也可用于制药和化妆品，涉及人体皮肤的诊治。液晶材料生物医学应用研究的现状是分子生物学使用分子和纳米器件来研究生命过程的大趋势，因此液晶材料在这方面的发挥还有很大潜力。
草稿什么是TFT LCD?
LCD的历史
1888年，澳大利亚的植物学家Fredreich Rheinizer发现了液晶。“液晶”既不是固体也不是液体（肥
皂水就是一种液晶），是一种在一定温度范围内呈现既不同于固态、液态，又不同于气态的特殊物质态，
它既具有各向异性的晶体所特有的双折射性，又具有液体的流动性。一般可分热致液晶和溶致液晶两类。
在显示应用领域，使用的是热致液晶，超出一定温度范围，热致液晶就不再呈现液晶态，温度低了，出
现结晶现象，温度升高了，就变成液体；液晶显示器件所标注的存储温度指的就是呈现液晶态的温度范
围。液晶由于它的各向异性而具有的电光效应，尤其扭曲向列效应和超扭曲效应，所以能够制成不同类
型的显示器件(Liquid Crystal Display简称LCD)。
二十世纪六十年代中期，科学家展示了液晶在外界电压的作用下会改变它的透光性的特性，液晶这一
呈液体状的化学物质，象磁场中的金属一样，当受到外界电场影响时，其分子会产生精确的有序排列。
如果对分子的排列加以适当的控制，液晶分子将会允许光线穿越。早期的样机（六十年代末期生产的）
太不稳定，不适于大规模生产，直到一位英国的研究者提供出一种稳定的液晶材料——联二苯时，情况
才发生根本的转变。

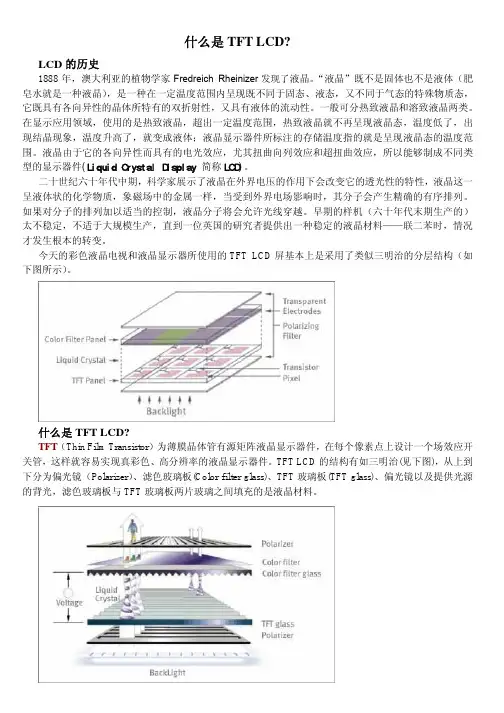

今天的彩色液晶电视和液晶显示器所使用的TFT LCD屏基本上是采用了类似三明治的分层结构（如
下图所示）。
什么是TFT LCD?
TFT（Thin Film Transistor）为薄膜晶体管有源矩阵液晶显示器件，在每个像素点上设计一个场效应开
关管，这样就容易实现真彩色、高分辨率的液晶显示器件。TFT LCD的结构有如三明治(见下图)，从上到
下分为偏光镜（Polarizer）、滤色玻璃板(Color filter glass)、TFT玻璃板(TFT glass)、偏光镜以及提供光源
的背光，滤色玻璃板与TFT玻璃板两片玻璃之间填充的是液晶材料。草稿TFT玻璃板上分布着与显示像素一样多的薄膜晶体管，而滤色玻璃板则起着滤色的作用，用以产生彩色。上下偏光板的透光角度相互垂直，背光照射时先通过下偏光板向上透出，它借助液晶分子来传导光线，液晶分子的排列状态在滤色玻璃板和TFT玻璃板之间电压的作用下发生扭转，通过液晶的扭转角度来决定透光的多少，也就决定了屏幕显示的亮度。
