Protel DXP元器件库

  • 格式：xls
  • 大小：17.50 KB
  • 文档页数：4

MaximMotorolaNational SemiconductorSimulationST Operational Amplifier.InLibSimulation Voltage Source .InLibST Analog Timer Circuit .InLibST Discrete BJT.InLibNSC Power Mgt Voltage Regulator .InLibON SemiconductorON Semi logic Counter.InLibSimulation Source.InLibNSC Discrete BJT .InLibNSC Discrete Diode.InLibNSC Discrete Diode.InLibMotorola Power Management Voltage Regulator .InLibNSC Audio Power Amplifier .InLibNSC Analog Timer Circuit .InLibMotorola Discre MOSFET .InLibMotorola Discre SCR .InLibMotorola Discre TRIAC .InLibMotorola Discre BJT .InLibMotorola Discre Diode .InLibMotorola Discre JFET .InLibMaxim Converter Analong to Digital.InLibMaxim Converter Digital to Analong.InLibMaxim Operational Amplifier .InLibIR Discrete Diode.InLibIR Discrete SCR.InLibKEMET ElectronicsKEMET Chip Capacitor .InLibInternational RectifierC-MAC MicroTechnologyC-MAC Crystal Oscillator.InLibDallas SemiconductorDallas Mirocontroller 8-Bit .InLibFSC Discrete Rectifier.InLibFSC Logic Flip-Flop.InLibFSC Logic Latch.InLib元器件库总库名元器件库分库名FSC Discrete BJT.InLibFSC Discrete Diode.InLibFairchild SemiconductorST MicroelectronicesTeccor Electronice Texas InstrumentsTI Logic Gate 1 .InLibTI Logic Gate 2 .InLibTI Operational Amplifier .InLibTI Converter Analong to Digital.InLibTI Logic Decoder Demux .InLibTI Logic Flip-Flop .InLibTeccor Discrete TRIAC .InLibTI Analog Timer Circuit .InLibTI Converter Digital to Analong.InLibST Power Mgt Voltage Reference .InLibST Power Mgt Voltage Regulator .InLibTeccor Discrete SCR .InLibST Logic Switch .InLibST Logic Latch .InLibST Logic Register .InLibST Logic Counter .InLibST Logic Flip-Flop .InLib

TL084系列电压源LM5552N系列三极管电源块78系列74系列信号源三极管1N系列二极管CD40系列、74系列电源LM系列LM38、48系列LM555MOS管晶闸管双向晶闸管三极管1N系列稳压管场效应管A/D转换器D/A转换器运算放大器二极管晶闸管贴片式电容晶振控制器IN系列二极管40系列74LS系列中文名字三极管二极管

逻辑电路74系列逻辑电路74系列TL系列功率放大器A/D转换器SN74LS138逻辑电路74系列双向晶闸管555系列D/A转换器TL、LM38系列电源块78、LM317系列晶闸管4066系列74系列40系列40/74系列74系列4017

合集下载

8051架构单片机protel元件库

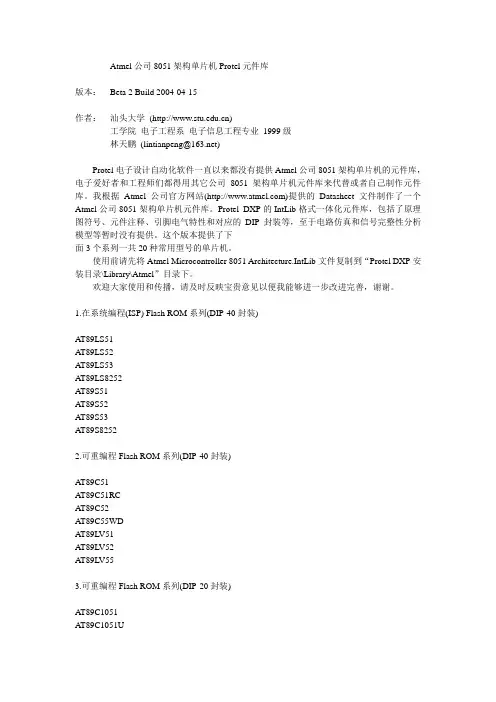

8051架构单片机protel元件库

Atmel公司8051架构单片机Protel元件库

版本： Beta 2 Build 2004-04-15

作者： 汕头大学 ()

工学院 电子工程系 电子信息工程专业 1999级

林天鹏 (lintianpeng@)

Protel电子设计自动化软件一直以来都没有提供Atmel公司8051架构单片机的元件库，电子爱好者和工程师们都得用其它公司8051架构单片机元件库来代替或者自己制作元件库。我根据Atmel公司官方网站()提供的Datasheet文件制作了一个Atmel公司8051架构单片机元件库。Protel DXP的IntLib格式一体化元件库，包括了原理图符号、元件注释、引脚电气特性和对应的DIP封装等，至于电路仿真和信号完整性分析模型等暂时没有提供。这个版本提供了下

面3个系列一共20种常用型号的单片机。

使用前请先将Atmel Microcontroller 8051 Architecture.IntLib文件复制到“Protel DXP安装目录\Library\Atmel”目录下。

欢迎大家使用和传播，请及时反映宝贵意见以便我能够进一步改进完善，谢谢。

1.在系统编程(ISP) Flash ROM系列(DIP-40封装)

AT89LS51

AT89LS52

AT89LS53

AT89LS8252

AT89S51

AT89S52

AT89S53

AT89S8252

2.可重编程Flash ROM系列(DIP-40封装)

AT89C51

AT89C51RC

AT89C52

AT89C55WD

AT89LV51

AT89LV52

AT89LV55

3.可重编程Flash ROM系列(DIP-20封装)

AT89C1051

AT89C1051U AT89C2051

AT89C2051x2

AT89C4051

Atmel公司8051家族单片机参数表

┏━━━━━━┯━━━━━━┯━━━━━┯━━━┯━━━━━┯━━━━━┯━━┯━━┯━━┯━━━┯━━━━━━━━━━━┓

Protedxp神级技巧总结

Protedxp神级技巧总结

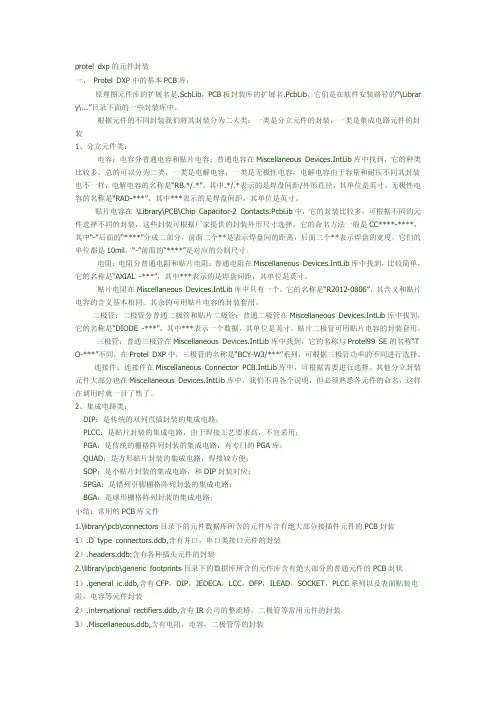

protel dxp的元件封装

一、 Protel DXP中的基本PCB库：

原理图元件库的扩展名是.SchLib，PCB板封装库的扩展名.PcbLib，它们是在软件安装路径的“\Library\...”目录下面的一些封装库中。

根据元件的不同封装我们将其封装分为二大类：一类是分立元件的封装，一类是集成电路元件的封装

1、分立元件类：

电容：电容分普通电容和贴片电容：普通电容在Miscellaneous Devices.IntLib库中找到，它的种类比较多，总的可以分为二类，一类是电解电容，一类是无极性电容，电解电容由于容量和耐压不同其封装也不一样，电解电容的名称是“RB.*/.*”，其中.*/.*表示的是焊盘间距/外形直径，其单位是英寸。无极性电容的名称是“RAD-***”，其中***表示的是焊盘间距，其单位是英寸。

贴片电容在 \Library\PCB\Chip Capacitor-2 Contacts.PcbLib中，它的封装比较多，可根据不同的元件选择不同的封装，这些封装可根据厂家提供的封装外形尺寸选择，它的命名方法一般是CC****-****，其中“-”后面的“****”分成二部分，前面二个**是表示焊盘间的距离，后面二个**表示焊盘的宽度，它们的单位都是10mil，“-”前面的“****”是对应的公制尺寸。

电阻：电阻分普通电阻和贴片电阻：普通电阻在Miscellaneous Devices.IntLib库中找到，比较简单，它的名称是“AXIAL -***”，其中***表示的是焊盘间距，其单位是英寸。

贴片电阻在Miscellaneous Devices.IntLib库中只有一个，它的名称是“R2012-0806”，其含义和贴片电容的含义基本相同。其余的可用贴片电容的封装套用。

DXP10各元器件名字中英文对照表以及各种库的对照

DXP10各元器件名字中英文对照表以及各种库的对照

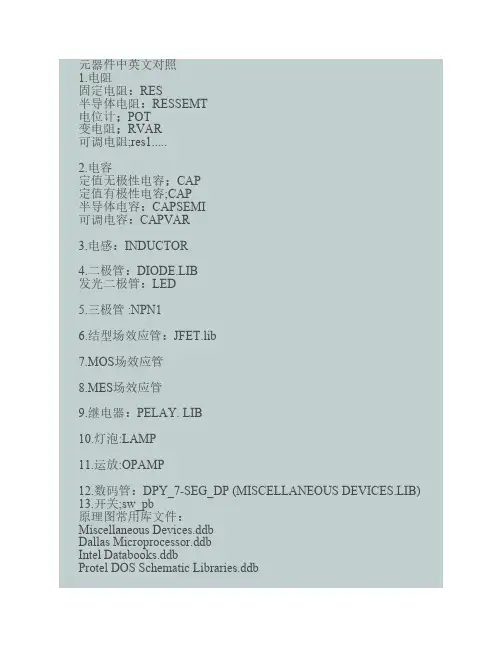

元器件中英文对照

1.电阻

固定电阻：RES

半导体电阻：RESSEMT

电位计；POT

变电阻；RVAR

可调电阻;res1.....

2.电容

定值无极性电容；CAP

定值有极性电容;CAP

半导体电容：CAPSEMI

可调电容：CAPVAR

3.电感：INDUCTOR

4.二极管：DIODE.LIB

发光二极管：LED

5.三极管 :NPN1

6.结型场效应管：JFET.lib

7.MOS场效应管

8.MES场效应管

9.继电器：PELAY. LIB

10.灯泡:LAMP

11.运放:OPAMP

12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)

13.开关;sw_pb

原理图常用库文件：

Miscellaneous Devices.ddb

Dallas Microprocessor.ddb

Intel Databooks.ddb

Protel DOS Schematic Libraries.ddb

PCB元件常用库：

Advpcb.ddb

General IC.ddb

Miscellaneous.ddb

部分 分立元件库元件名称及中英对照

AND 与门

ANTENNA 天线

BATTERY 直流电源

BELL 铃,钟

BVC 同轴电缆接插件

BRIDEG 1 整流桥(二极管)

BRIDEG 2 整流桥(集成块)

BUFFER 缓冲器

BUZZER 蜂鸣器

CAP 电容

CAPACITOR 电容

CAPACITOR POL 有极性电容

CAPVAR 可调电容

CIRCUIT BREAKER 熔断丝

COAX 同轴电缆

CON 插口

CRYSTAL 晶体整荡器

DB 并行插口

DIODE 二极管

DIODE SCHOTTKY 稳压二极管

DIODE VARACTOR 变容二极管

DPY_3-SEG 3段LED

DPY_7-SEG 7段LED

DPY_7-SEG_DP 7段LED(带小数点)

ELECTRO 电解电容

FUSE 熔断器

INDUCTOR 电感

INDUCTOR IRON 带铁芯电感

DXP元件库说明(汉英对照)

DXP元件库说明(汉英对照)

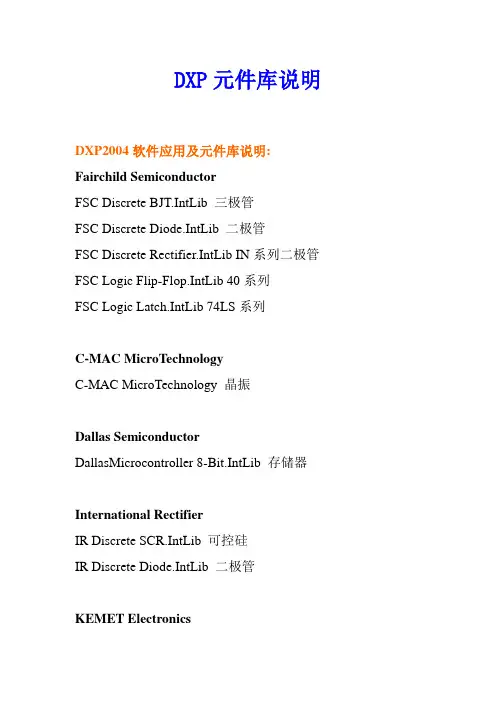

DXP元件库说明

DXP2004软件应用及元件库说明:

Fairchild Semiconductor

FSC Discrete BJT.IntLib 三极管

FSC Discrete Diode.IntLib 二极管

FSC Discrete Rectifier.IntLib IN系列二极管

FSC Logic Flip-Flop.IntLib 40系列

FSC Logic Latch.IntLib 74LS系列

C-MAC MicroTechnology

C-MAC MicroTechnology 晶振

Dallas Semiconductor

DallasMicrocontroller 8-Bit.IntLib 存储器

International Rectifier

IR Discrete SCR.IntLib 可控硅

IR Discrete Diode.IntLib 二极管

KEMET Electronics KEMET. Chip. Capacitor..IntLib 粘贴式电容

Motorola

Motorola Discrete BJT.IntLib 三极管

Motorola.Discrete.Diode.IntLib 1N系列稳压管

Motorola Discrete JFET.IntLib 场效应管

Motorola

Motorola.Discrete.MOSFET.IntLib MOS管

Motorola Discrete SCR.IntLib 可控硅

Motorola Discrete TRIAC.IntLib 双向可控硅

Motorola.PowerManagementVoltage 电源LM系列

National Semiconductor

NSC Audio Power Amplifier.IntLib LM38、48系列

NSC Analog Timer Circuit.IntLib LM555
