湿法炼锌提高银，铜等有价金属的生产实践发布时间：2023-06-15T06:55:29.063Z 来源：《新型城镇化》2023年11期作者：妥正东[导读] 常规浸出工艺，锌精矿经沸腾炉焙烧后得到锌焙砂，锌焙砂经中性、酸性两段浸出，常规浸出工艺得到的锌浸出渣含锌在20%左右，以及银、铅、铜、铁等其他有价金属；新疆紫金有色金属有限公司新疆克州 845350摘要：湿法炼锌常规浸出工艺被广为采用。
某锌冶炼厂产锌10万t/年，采用一套10万t/年的常规两段浸出工艺和一套10万t/年的“常规浸出-浮选回收银-浸出渣回转窑处理”工艺。
其中在常规浸出工艺条件下，锌精矿中的银主要以硫化物形态富集于焙砂酸浸出渣中，经浮选得到银精矿，浮选尾矿进入回转窑处理得到氧化锌，再经低浸、高浸两段浸出、浓密、过滤，回收锌、铜，铅、银等浸出富集于氧化锌酸浸渣中。
本文通过实验论证使浮选后的银精矿在高温、高酸及添加氧化剂的浸出工艺，达到了锌、铜等有价金属的进一步回收，以及银精矿中银、铅品位进一步富集的双重目的，使资源达到了综合利用的目的；并在工况化生产改造过程中，充分利用原有闲置的槽罐、管道、压滤机等设备，减少了改造投资，并在工况化生产中起到了良好效果。
关键词：银精矿；综合利用；高温高酸；工况化生产、经济效益；常规浸出工艺，锌精矿经沸腾炉焙烧后得到锌焙砂，锌焙砂经中性、酸性两段浸出，常规浸出工艺得到的锌浸出渣含锌在20%左右，以及银、铅、铜、铁等其他有价金属；在锌浸出过程中，其他杂质金属也会不同程度溶解于水溶液中，影响锌电积过程，进而降低锌产品纯度，因此需对浸出液进行净化处理。
其中主要杂质分为三类：第一类是影响产品质量的杂质如Cd、Cu和Fe；第二类杂质为Mg、Ca，会结晶阻塞管道，影响生产稳定运行；第三类是影响锌电积过程的Ni、Co、Ge、Sb、As、Cl及F等杂质。
湿法炼锌工艺产生的含锌浸出渣，一般采用回转窑还原挥发技术处理，回收其中的锌。
47中国设备工程Engineer ing hina C P l ant中国设备工程 2019.11 （下）LF 炉在初期时主要使用其对特殊钢进行精炼加工处理，通过渣精炼、氩气搅拌以及电弧加热技术进行加工。
LF 炉具有非常高的使用价值，其具有多种冶炼功能，并且对其的使用具有较高的灵活性，因此，目前我国许多的普钢生产厂也大范围的使用LF 炉。
LF 炉可以处理的钢的范围从普钢到特殊品种钢，因此，在我国的钢生产市场中具有非常重要的地位，企业如果可以通过精炼工艺以及进行设备改造，提升钢水纯净度与冶炼钢的效率，便可以降低冶炼钢的成本，从而帮助企业赚取更多的经济收益，有助于企业未来的发展。
1 LF 炉精炼的原理使用LF 炉冶炼钢可以获得较高的脱硫与脱氧结果。
在LF 炉的还原性、高碱精炼以及池搅拌的作用下，钢水具有非常高的脱硫的作用。
同时，其使用扩散脱氧的方法，可以把脱氧产物排到渣里，通过具有高流量的氩气对还原渣的环境以及冶炼的环境进行搅拌，从而实现将高沉淀脱氧去除率降低与渣钢间氧传输速率的提升。
在LF 炉中，其脱硫与脱氧具有相互作用的效果，因为如果其具备优良的脱氧能力，所以含有质量分数较高的氧化钙，同时氧化铁的质量分数会减少，所以脱硫的环境更加有利。
再者，在LF 炉中，通过底吹透气砖可以实现较高的脱气去杂的能力，在钢水中出现因为输送氩气而产生的小气泡可以通过上浮运动帮助增加钢水气体含量并且提升非金属杂物上浮的速度，从而将钢水与非金属杂物排除。
2 LF 炉精炼工艺优化与设备改造的生产实践2.1 LF 炉精炼工艺优化与设备改造的思路以某一钢轧厂的LF 炉进行研究，提升LF 炉的脱氧能力，从而提升造渣速率，减少冶钢的成本，将钢水的纯净度提升，减少冶炼的时间，减少冶炼中能源与物料的使用，提升钢种成分的命中率，优化精炼钙处理工艺，增加含钙包芯线的吸收率，增加钢水改质效果，减少钙处理成本。
2.2 LF 炉精炼工艺优化与设备改造的方法（1）LF 炉脱氧工艺优化：①分析与优化分渣的氧化性：第一，需要将转炉下渣率降低，在挡渣出炉时以挡渣锥作为辅助，并且在转炉下增加检测设备，从而保证低于80毫米的钢包下渣量。

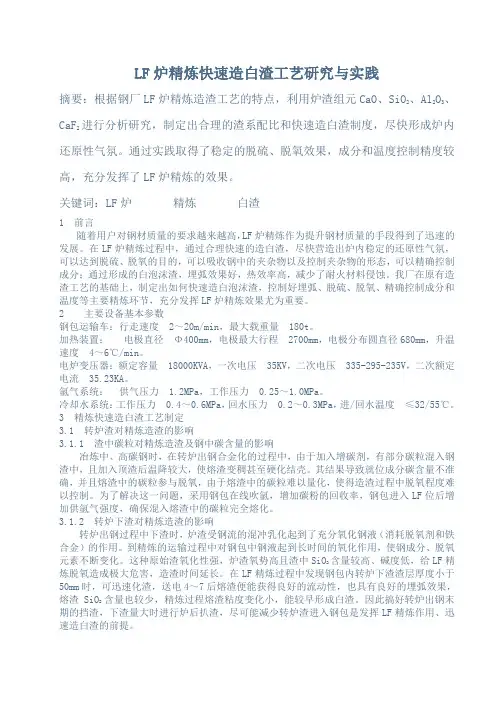

LF炉精炼快速造白渣工艺研究与实践摘要：根据钢厂LF炉精炼造渣工艺的特点，利用炉渣组元CaO、SiO2、Al2O3、CaF2进行分析研究，制定出合理的渣系配比和快速造白渣制度，尽快形成炉内还原性气氛。
通过实践取得了稳定的脱硫、脱氧效果，成分和温度控制精度较高，充分发挥了LF炉精炼的效果。
关键词：LF炉精炼白渣1 前言随着用户对钢材质量的要求越来越高，LF炉精炼作为提升钢材质量的手段得到了迅速的发展。
在LF炉精炼过程中，通过合理快速的造白渣，尽快营造出炉内稳定的还原性气氛，可以达到脱硫、脱氧的目的，可以吸收钢中的夹杂物以及控制夹杂物的形态，可以精确控制成分；通过形成的白泡沫渣，埋弧效果好，热效率高，减少了耐火材料侵蚀。
我厂在原有造渣工艺的基础上，制定出如何快速造白泡沫渣，控制好埋弧、脱硫、脱氧、精确控制成分和温度等主要精炼环节，充分发挥LF炉精炼效果尤为重要。
2 主要设备基本参数钢包运输车：行走速度2～20m/min，最大载重量180t。
加热装置：电极直径Φ400mm，电极最大行程2700mm，电极分布圆直径680mm，升温速度4～6℃/min。
电炉变压器：额定容量18000KVA，一次电压35KV，二次电压335-295-235V，二次额定电流35.23KA。
氩气系统：供气压力 1.2MPa，工作压力0.25～1.0MPa。
冷却水系统：工作压力0.4～0.6MPa，回水压力0.2～0.3MPa，进/回水温度≤32/55℃。
3 精炼快速造白渣工艺制定3.1 转炉渣对精炼造渣的影响3.1.1 渣中碳粒对精炼造渣及钢中碳含量的影响冶炼中、高碳钢时，在转炉出钢合金化的过程中，由于加入增碳剂，有部分碳粒混入钢渣中，且加入顶渣后温降较大，使熔渣变稠甚至硬化结壳。
其结果导致就位成分碳含量不准确，并且熔渣中的碳粒参与脱氧，由于熔渣中的碳粒难以量化，使得造渣过程中脱氧程度难以控制。
为了解决这一问题，采用钢包在线吹氩，增加碳粉的回收率，钢包进入LF位后增加供氩气强度，确保混入熔渣中的碳粒完全熔化。
