云内发动机4100QBZ零件图册中文

  • 格式：doc
  • 大小：2.46 MB
  • 文档页数：36

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

1 GB/T19001—idt ISO 9001

4100QBZ型柴油机零件图册

昆 明 云 内 动 力 股 份 有 限 公 司

2 目 录

1、机体总成（一） .................................................................................................................................... 错误!未定义书签。

2、机体总成（二） .................................................................................................................................... 错误!未定义书签。

3、气缸盖总成 ............................................................................................................................................ 错误!未定义书签。

4、活塞连杆总成 ........................................................................................................................................ 错误!未定义书签。

5、曲轴与飞轮总成 .................................................................................................................................... 错误!未定义书签。

6、凸轮轴总成 ............................................................................................................................................ 错误!未定义书签。

7、配气机构 ................................................................................................................................................ 错误!未定义书签。

8、传动系统 ................................................................................................................................................ 错误!未定义书签。

9、进排气系统 ............................................................................................................................................ 错误!未定义书签。

10、油底壳部件 .......................................................................................................................................... 错误!未定义书签。

11、增压润滑系统 ...................................................................................................................................... 错误!未定义书签。

12、机油泵总成 .......................................................................................................................................... 错误!未定义书签。

13、风扇、水泵总成 .................................................................................................................................. 错误!未定义书签。

14、冷却水路 .............................................................................................................................................. 错误!未定义书签。

15、电器系统 .............................................................................................................................................. 错误!未定义书签。

16、燃油管路总成 ...................................................................................................................................... 错误!未定义书签。

17、空气压缩机部件（带空气压缩机专用） .......................................................................................... 错误!未定义书签。

18、动力转向泵部件 .................................................................................................................................. 错误!未定义书签。

3 1、机体总成（一）

4 序号 零件代号 零件名称 数量 备注

1 GB898-88 螺柱AM8×70 1

2 GB119-86 销A12×25 2

3 GB898-88 螺柱AM10×45 6

4 495QA-01-021 喷嘴 1

5 4100QB-01-026 齿轮室底板垫片 1

6 4100QB-01-027A 齿轮室底板 1

7 4100QB-01-030 提前器罩壳垫片 1

8 4100QB-01-031B 提前器罩壳 1

9 GB97.1-85 垫圈8 3

10 GB/T 5782-2000 小六角头螺栓M8×65 3

11 GB5783-86 小六角头螺栓M6×16 1

12 GB/T 5782-2000 六角头螺栓M8×30 1

13 GB93-87 垫圈8 8

14 GB97.1-85 垫圈8 8

15 4100QB-01-029A 齿轮室 1

16 DR55×80×12 油封 1 青岛基珀

17 GB6170-86 螺母M10 6

18 GB93-87 垫圈10 6

19 GB97.1-85 垫圈10 6

20 495QA-01-028 齿轮室垫片 1

21 GB5783-76 螺栓M10×25 3

22 GB93-87 垫圈10 3

23 495QA-01-035 喷油泵垫片 1

24 GB897-88 螺柱AM10×30 3

25 GB93-87 垫圈10 3

5 26 GB97.1-85 垫圈10 19

27 GB6170-86 螺母M10 17

28 4102QB-01.01-002 前主轴承盖（Ⅰ） 1

29 4100QB-03.02-005 碗形塞Φ15 1

30 4102QB-01.01-005 主轴承盖螺栓 10

31 4102QB-01.01-003 中间主轴承盖(Ⅱ, Ⅲ, Ⅳ) 3

32 GB898-88 螺柱AM8×16 17

33 4102QB-01.01-004 后主轴承盖（Ⅴ） 1

34 GB93-87 垫圈10 29

35 GB/T 5783-2000 螺栓M10×25 3

36 4100QB-1A-01-039 机油滤连接板 1

37 GB898-88 螺柱AM8×30 3

38 4100QBZL-01.10-EQ 发动机前支架焊合件（左） 1

39 495QA-01-038 机油滤连接板垫片 1

40 4100QBZ-01-044 滤清器进油接头 1

41 GB898-88 螺栓AM10×25 2

42 GB898-88 螺栓AM10×75 2

43 4100QB-01-019 主油道堵塞Φ6 6

44 495QA-01.01-007 碗形塞Φ32 4

45 4100QBZ-01.01 机体 1

46 495QA-01-022 缸盖定位套 2

47 4100QB-01-011B 气缸套 4

48 4100QB-01-012 封水圈 8

6 2、机体总成（二）

序号 零件代号 零件名称 数量 备注

7 1 4100QB-01-024 机油泵上轴套盖垫片 1

2 495QA-01-023 机油泵传动轴衬套 1

3 4100QZL-01.07 后上侧盖板焊合件 1

4 4100QB-01-057 上侧盖板垫片 2

5 4100QB-03.02-005 碗形塞Φ15 1

6 495QA-01-016 O型密封圈 1

7 495QA-01-015 堵头 1

8 4100QB-01-045-CW 离合器壳垫片 1

9 4102QBZ-01-047 飞轮壳 1

10 GB93-87 垫圈12 10

11 GB/T 5783-2000 螺栓M12×32 10

12 GB898-88 螺栓AM12×25 2

13 DL100×125×12 油封 1 青岛基珀

14 GB119-86 销A12×30 2

15 4100QBZ-11.11.02-001 增压器回油接头 1

16 4100QBZL-01.11-EQ 发动机前支架焊合件（右） 1

合集下载

重汽国三发动机零件图册

重汽国三发动机零件图册

注：带*为备用件

华菱615EQ汽车用发动机零件图册

中国重汽集团杭州发动机销售有限公司

注：带*为备用件 目录

气缸体部分 Cylinder Block ......................................................................................................................................................................................... 1

后取力部分 Engine Rear Power Take-off Subgroup........................................................................................................................................ 11

活塞连杆部分 Piston and connecting Rod .............................................................................................................................................................. 19

水泵和冷却系统部分 Water Pump and Cooling System ......................................................................................................................................... 21

重汽发动机零部件标识图表

重汽发动机零部件标识图表

气

缸

体

总

成 气缸体总成

图号 机型 ID-厂家代码

61500010383 国Ⅱ基本型 0000

0001

61500010385 WD615.62/87/69/47、后取力 0000

0001

61500010393 国Ⅱ基本型、EVB 0000

0001

AZ1099010077 四气门共轨国Ⅲ基本型/EVB 0000

0001

AZ1099010075 WD615.96C/后取力 0000

0001

AZ1096010023 四气门EGR国Ⅲ基本型 0000

0001

61󰀀57010037A WD615.92E/93E/95E/96E/后取力 0000

0001

AZ1096010190 WD615二气门共轨国Ⅲ基本型、EVB 0000

0001

AZ1096010170 WD615.92C/93C/95C/后取力 0000

0001

AZ1099010081 A7系列四气门共轨国Ⅲ基本型 0000

0001

AZ1095010020 A7系列二气门共轨国Ⅲ基本型 0000

0001

AZ1246010049 12 L基本型 0000

气

缸

体

总

成

曲轴箱（产品追溯标识同气缸体总成）

图号 机型 ID-厂家代码

61500010366C WD615系列国Ⅱ/国Ⅲ/基本型 0000

0001

61500010366E WD615系列国Ⅱ/国Ⅲ/后取力 0000

0001

161500010369 A7系列二气门/四气门共轨国Ⅲ/基本型 0000

0001

AZ1246010029 12 L基本型 0000

0001

气

缸

套 图号 机型 ID-厂家代码

VG1540010006 欧Ⅱ、欧Ⅲ、57 ID-E007

ID-E137

VG1246010028 12L ID-E137

喷

嘴

总

成 图号 机型 ID-厂家代码

VG2600󰀀10659 47、69 ID-E103 ID-E106

柴油机零部件图册

柴油机零部件图册

----------------学资学习网---------------

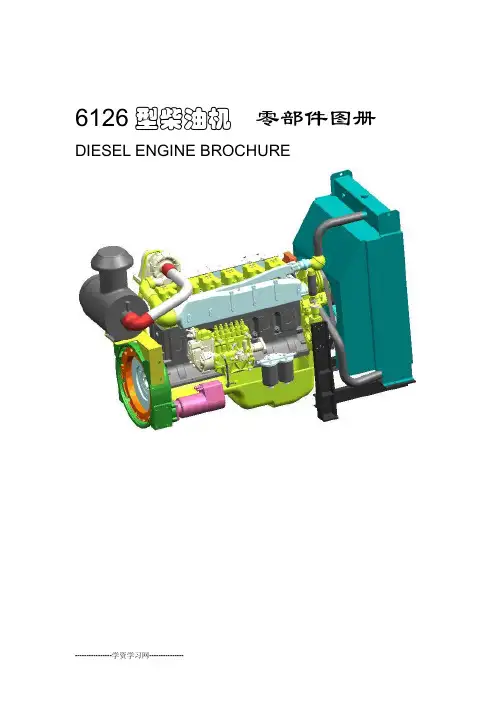

6126型柴油机 零部件图册

DIESEL ENGINE BROCHURE

----------------学资学习网---------------

1

一、气缸盖罩总成 Cylinder head cover assembly

----------------学资学习网---------------

2

一、气缸盖罩总成Cylinder head cover assembly

序号 NO. 代号 Part NO. 名称 Name 数Q1 Q150B0860 60 螺栓M8× Bolt M8×60 2

2 Q41808 垫圈8 Washer8 2

3 GL10Z-01003 Cylinder head cover

气缸盖罩 1

4 GL10Z-01001 气缸盖罩垫片Gasket for Cylinder head cover 1

5

6

7

8

9

10

11 ----------------学资学习网--------------- 12

13

14

3

二、气缸盖总成 Cylinder head assembly

----------------学资学习网---------------

4

二、气缸盖总成Cylinder head assembly

序号 NO. 代号 Part NO. 名称 Name 数Q1 GL10Z-02108 Cylinder head 气缸盖 1

2 GL10Z-02213 排气门摇臂 Exhaust valve rocker arm 1

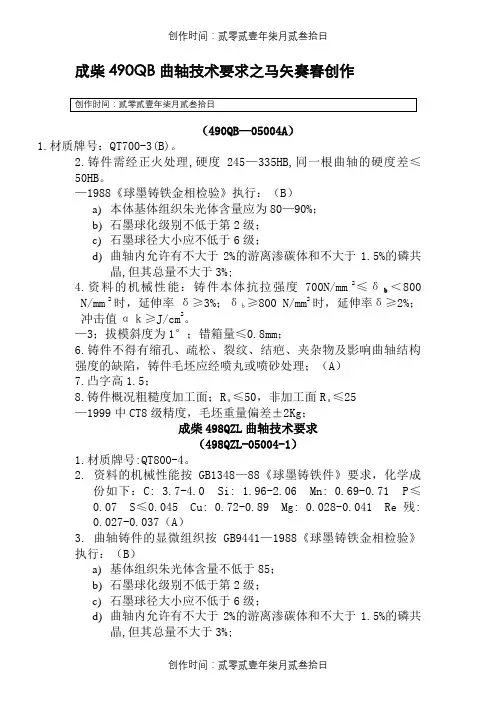

曲轴技术要求
