烽火交换机常用命令大全

  • 格式：docx
  • 大小：1.69 MB
  • 文档页数：4

烽火交换机常用命令大全
This manuscript was revised on November 28, 2020
求烽火交换机常用命令大全
q 接入方式
通过Console口进行本地配置
带内/带外的telnet或ssh
WEB页面
q 部分有关管理的缺省设置
本机登陆用户名、密码：admin，12345或guest，12345
SNMP的只读集合：public
SNMP的读写集合：NETMAN
q Web页面配置
根据交换机配置的默认web管理地址通过IE浏览器进行配置
以烽火2008mfb为例
q
q 设备缺省的用户名为：admin
q 密码为：12345
q 选择成员及类型时，可以通过单击代表相应端口类型的字符，选择合适的配置。其中
“－”代表不是该VLAN的成员，“T”代表是该VLAN的成员输出数据包带标识符，
“U”代表是该VLAN的成员但输出数据包不带标识符，“T”“U”表示该接口的Pvid
时该vlan。

q 查看及保存配置（特权模式下#）
q show running-config 显示当前系统配置
q show startup-config 显示当前配置文件信息
q show version 显示当前设备的版本信息
q show system 显示系统配置
q show interface [<1-64>] 显示端口信息
q show vlan [<1-4094>] 显示vlan信息
q show dynamic-mac AA:BB:CC:DD:EE:FF
已知某一mac地址，查找交换机连接端口号
q show logging history 显示历史记录
q show history 显示之前的输入命令
q ls 显示文件系统
q write file 保存配置文件
q show cpu statistic 显示CPU统计信息。
q 1、设置时间
q clock set HH:MM:SS <1-31> <1-12> <2000-2100>
q 例：Fengine#clock set 14:28:30 10 9 2009
q 2、显示文件系统
q dir
q 例： Fengine#dir
q size date time name
q -------- ------ ------ --------
q 11387 JAN-01-2000 00:01:16 startcfg
q 1 files, total space: 11387 bytes
q 0 directorys,available space: 2011136 bytes
q 3、清空交换机的配置文件
erase startup-config
用于清空flash上保存的配置文件，但是以前的配置在系统上仍然生效，因此如果希
望系统恢复到出厂状态，除了需要清空flash上的配置文件外，还需要重启设备
例： Fengine(config)#erase startup-config
This will erase the configuration in the flash memory.
Are you sure(y/n) [y]
Erasing configuration.......
[OK]
q 4、配置交换机系统的名字。
hostname xxxx
no hostname
用于将设备系统名设为便于记忆和识别的名字，no命令将其恢复为缺省的域名
Fengine。注意，系统名字之间不要有空格，否则只有第一个空格前的字符有效 。

例： Fengine(config)#hostname HostA
HostA (config)#
q 5、让系统记录不同级别的信息
logging history [<0-7>]
no logging history
【参数说明】
0－＞unusable 12/24
management vlan 1
gateway 0.0.0.0

合集下载

烽火交换机简单配置说明

烽火交换机简单配置说明

烽火交换机简单配置与故障排查说明本文档针对烽火网管系列交换机简单配置做以下说明，请每个工作人员仔细阅读，牢固掌握交换机配置使用规范，防止人为使用设备不当造成的网络故障。

一，所有交换机从线路上撤回如果没有损坏，经测试可以复用的，必须经过以下配置放可再投入使用。

步骤1 交换机原有配置清除登录交换机将网线插入交换机外接配置口ETH口，在本地计算机配置网络IP: 192.168.2.5 子网掩码：255.255.255.0 网关地址默认不输入任何IP，在本地计算机打开IE浏览器在地址栏输入192.168.2.1用户名admin 密码12345界面如下选择左边配置选项系统配置－系统重启－最后选项（rebootToFactoryDault）选择设置系统充气后便还愿为出厂设置。

步骤2 重新再配置交换机－隔离端口首先按原有方式进入交换机配置界面，配置端口隔离Pvlan选择左边配置VLAN配置－私有VLAN配置在pvlan号输入1 除了1口上联口保持－状态其他端口均点选为| 状态如图然后选择设置设备完成后状态如上图，然后保存设置选择系统配置保存配置选择SA VE 后点选设置完毕。

步骤3 加入到小区任何地方，在系统上均要写入楼号单元层等信息。

选择－系统配置－系统信息，在系统名称里如上图写入交换机所在位置信息，写入后点选设置设置完毕后，选择保存配置选择SA VE 点选设置完毕。

二．更换小区主节点交换机配置说明所有小区主节点交换机均配置有管理IP地址，所有更换行为均要通知宽带部63313048 或63313028，新换交换机均要配置原有管理IP地址方可更换。

更换后经专家座席确认管理地址生效后放可离开工作现场。

按上述方法进入交换机管理界面，在系统配置－网络配置中按照上图方法写入相应的管理IP 和网关，写入后点选设置生效。

每个主节点为主管理交换机，相应配置角色为命令行交换机，配置方法如下图在集群管理－全局配置角色选择命令交换机选择确认后选设置生效，然后保存设置，完毕。

交换机配置命令大全

交换机配置命令大全

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

烽火S2800交换机介绍1

烽火S2800交换机介绍1


交换机管理地址配置
交换机VLAN地址配置 S2800(config)#interface vlan 2 S2800(config-vlan-2)#ip address 192.168.100.1/24 查看交换机vlan接口地址 S2800(config)#show ip interface The total number of ip address is 3 Ip-Address Interface IPIndex State(a/o) Role Type 127.0.0.1/8 loopback0 2 up/up loopback auto 192.168.0.1/24 Outband 1 up/up -static 192.168.100.1/24 Vlan2 3 up/down primary static
常用查看配置介绍
查看运行时间：show clock 查看版本号：show version 查看设备CPU：show cpu statistic 查看设备内存：show memory pool 查看当前配置：show running-config 查看历史配置：show history 查看端口信息：show interface 查看单个端口：show interface fastethernet 1/1 查看VLAN信息：show vlan 查看详细VLAN信息：show vlan verbose 查看编译时间和MAC信息：show system 查看IPV4接口信息：show ip interface 查看ARP配置信息：show arp config 查看接收trap的主机信息：show snmp trap-server
端口属性相关功能介绍
进入特权模式： S2800#configure 进入端口配置： S2800(config)# interface fastethernet /gigaethernet 1/1 打开端口： S2800(config-fe1/1)#no shutdown 关闭端口： S2800(config-fe1/1)#no shutdown 使能或不使能自协商： S2800(config-fe1/1)# negotiation auto enable/ disable 配置接口速率： S2800(config-fe1/1)# speed 10/100 配置接口双工模式： S2800(config-fe1/1)# duplex full/ half

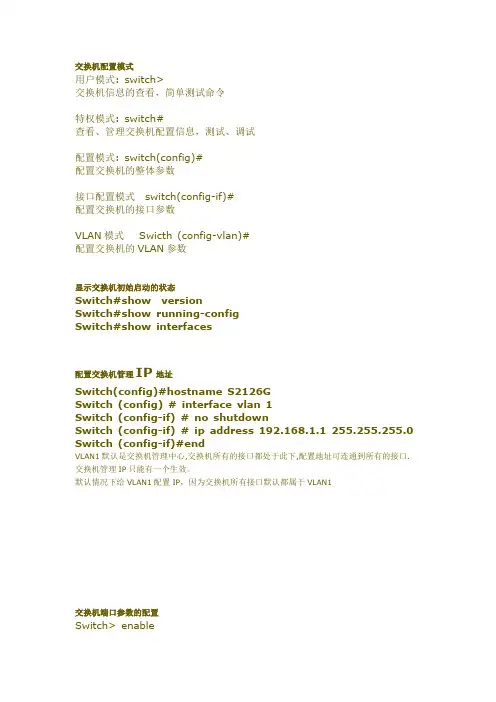

交换机常用命令整理

交换机常用命令整理

交换机配置模式用户模式: switch>交换机信息的查看，简单测试命令特权模式: switch#查看、管理交换机配置信息，测试、调试配置模式: switch(config)#配置交换机的整体参数接口配置模式switch(config-if)#配置交换机的接口参数VLAN模式Swicth (config-vlan)#配置交换机的VLAN参数显示交换机初始启动的状态Switch#show versionSwitch#show running-configSwitch#show interfaces配置交换机管理IP地址Switch(config)#hostname S2126GSwitch (config) # interface vlan 1Switch (config-if) # no shutdownSwitch (config-if) # ip address 192.168.1.1 255.255.255.0 Switch (config-if)#endVLAN1默认是交换机管理中心,交换机所有的接口都处于此下,配置地址可连通到所有的接口. 交换机管理IP只能有一个生效。

默认情况下给VLAN1配置IP，因为交换机所有接口默认都属于VLAN1交换机端口参数的配置Switch> enableSwitch# configure terminalSwitch(config)#Switch(config)#interface fastethernet 0/3 !F0/3的端口模式Switch(config-if)#speed 10 ！配置端口速率为10M Switch(config-if)#duplex half !配置端口的双工模式为半双工Switch(config-if)#no shutdown !开启该端口，转发数据配置端口速率参数有100（100M）、10（10M）、auto(自适应)，默认是a uto配置双式模式有full (全双工)、half(半双工)、auto（自适应），默认是auto交换机口令配置交换机的登陆密码S2126G(config)#enable secret level 1 0 star“0”表示输入的是明文形式的口令，1为分配等级配置交换机的特权密码S2126G(config)#enable secret level 15 0 Star“0”表示输入的是明文形式的口令，1为分配等级等级1分配给特权模式; 等级15分配给全局模式，登级2-14分配给不同的命令;配置TELNET方式管理交换机Switch(config)#enable secret level 1 0 star！配置远程登陆密码Switch (config)#enable secret level 15 0 star！配置进入特权模式密码Switch (config)#interface vlan 1 ！配置远程登录地址Switch (config-if)#no shutdownSwitch (config-if)#ip address 192.168.1.1 255.255.255.0Switch (config-if)#end测试命令S2126G # show ip interfacesS2126G # show interfaces vlan1S2126G # ping {IP address}S2126G# show running-config配置文件的管理保存文件: 将当前运行的保存到flash 中用于系统初始化。
