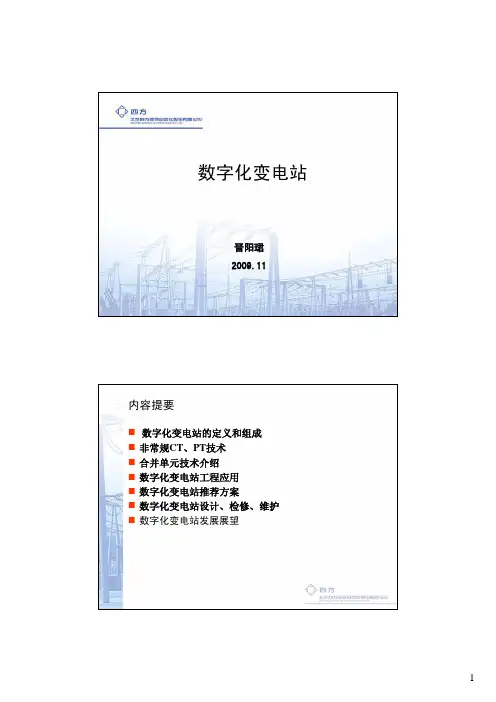

浅谈数字化变电站

数字化变电站晋阳珺2009.11内容提要数字化变电站的定义和组成非常规CT、PT技术合并单元技术介绍数字化变电站工程应用数字化变电站推荐方案数字化变电站设计、检修、维护数字化变电站发展展望数字化变电站的定义与组成一次设备智能化，二次设备网络化变电站层监控、远动、故障信息子系统间隔层保护装置、测控装置过程层合并单元（MU）、智能单元数字化变电站的定义与组成数字化变电站的定义与组成控制中心监控主机远动主站交换机路由器r站控总线保护A 测控单元r 光电互感器保护B 保护A 测控单元传统一次设备保护BIEC61850-9-1IEC61850-8智能终端传统一次设备间隔层过程层r 站控层r光电互感器数字化变电站与常规SAS 比较常规变电站数字化变电站一次设备：电磁式互感器非常规互感器传统开关智能组合电器二次设备：传统保护测控设备网络化装置电缆硬连接SV/GOOSE通信协议：私有协议IEC61850常规互感器与非常规互感器的比较绝缘性能优良，造价低。

电磁式互感器一次侧与二次侧之间通过铁心耦合，绝缘结构复杂，其造价随电压等级的升高呈指数关系上升。

在光电式互感器中，高压侧信息通过光纤传输到低压侧，其绝缘结构简单，造价一般随电压等级的升高呈线性增加。

消除了磁饱和、铁磁谐振等问题。

光电式互感器无铁心，消除了磁饱和及磁谐振现象，互感器运行暂态响应好、稳定性好。

常规互感器与非常规互感器的比较暂态响应范围大。

电磁式互感器因存在磁饱和问题，难以实现大范围测量。

光纤互感器有很宽的动态范围，一个测量通道额定电流可达到几十安培至几千安培，过电流范围可达几万安培，可同时满足测量和继电保护的需要。

没有易燃、易爆炸等危险，无需检压检漏。

非常规互感器一般无需油或SF6绝缘，避免了漏油、漏气、爆炸等问题。

常规互感器与非常规互感器的比较二次侧无开路、短路危险。

电磁式互感器二次回路存在开路和短路危险，非常规互感器的高压侧与低压侧之间一般只存在光纤联系，可保证高压回路与低压回路在电气上完全隔离。

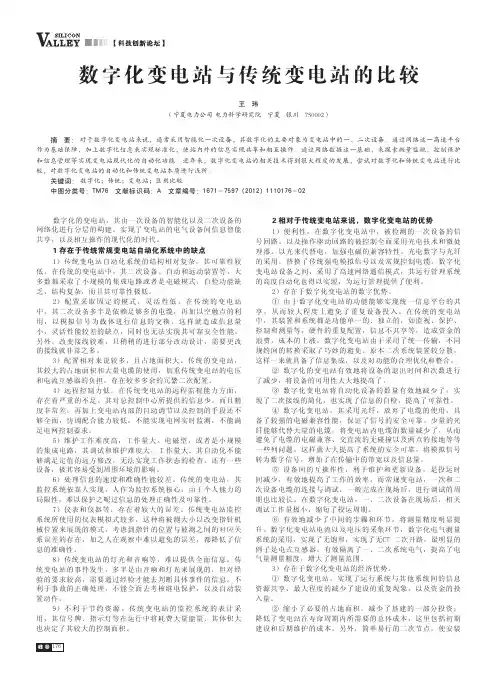

数字化变电站与传统变电站的比较王 玮（宁夏电力公司 电力科学研究院 宁夏 银川 750002）摘 要： 对于数字化变电站来说，通常采用智能化一次设备，其数字化的主要对象为变电站中的一、二次设备。
