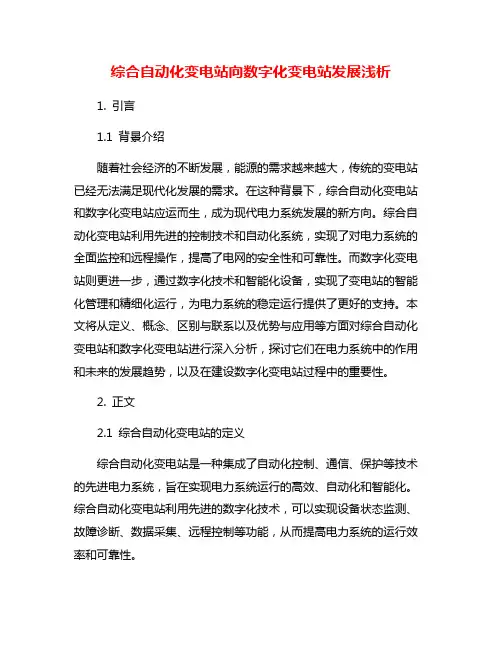

综合自动化变电站向数字化变电站发展浅析1. 引言1.1 背景介绍随着社会经济的不断发展,能源的需求越来越大,传统的变电站已经无法满足现代化发展的需求。
在这种背景下,综合自动化变电站和数字化变电站应运而生,成为现代电力系统发展的新方向。
综合自动化变电站利用先进的控制技术和自动化系统,实现了对电力系统的全面监控和远程操作,提高了电网的安全性和可靠性。
而数字化变电站则更进一步,通过数字化技术和智能化设备,实现了变电站的智能化管理和精细化运行,为电力系统的稳定运行提供了更好的支持。
本文将从定义、概念、区别与联系以及优势与应用等方面对综合自动化变电站和数字化变电站进行深入分析,探讨它们在电力系统中的作用和未来的发展趋势,以及在建设数字化变电站过程中的重要性。
2. 正文2.1 综合自动化变电站的定义综合自动化变电站是一种集成了自动化控制、通信、保护等技术的先进电力系统,旨在实现电力系统运行的高效、自动化和智能化。
综合自动化变电站利用先进的数字化技术,可以实现设备状态监测、故障诊断、数据采集、远程控制等功能,从而提高电力系统的运行效率和可靠性。
在综合自动化变电站中,各个设备之间通过智能化的通信系统进行互联互通,实现了设备间的信息交互和协同工作。
综合自动化变电站还采用了先进的保护装置和控制系统,能够有效地保障电力系统的安全稳定运行。
2.2 数字化变电站的概念数字化变电站是指利用先进的数字技术和智能化系统,实现自动化、智能化、信息化管理和控制的电力系统。
数字化变电站通过集成传感器、控制器、通信设备和数据处理系统,实现对变电站设备、电网状态和运行情况的实时监测和管理。
该概念的提出旨在提高变电站的管理效率、运行稳定性和安全性,同时为电力系统的智能化发展提供技术支持。
数字化变电站在传统的综合自动化变电站基础上,加入了更多的智能化和信息化技术,实现了设备之间的数据共享和协同工作,可以实现更精准的设备状态预测和故障诊断,提高了变电站的故障处理速度和有效性。

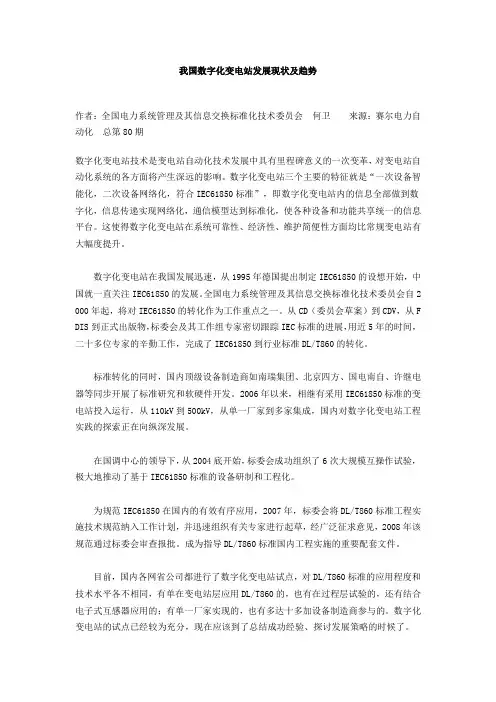

我国数字化变电站发展现状及趋势作者:全国电力系统管理及其信息交换标准化技术委员会何卫来源:赛尔电力自动化总第80期数字化变电站技术是变电站自动化技术发展中具有里程碑意义的一次变革,对变电站自动化系统的各方面将产生深远的影响。
数字化变电站三个主要的特征就是“一次设备智能化,二次设备网络化,符合IEC61850标准”,即数字化变电站内的信息全部做到数字化,信息传递实现网络化,通信模型达到标准化,使各种设备和功能共享统一的信息平台。
这使得数字化变电站在系统可靠性、经济性、维护简便性方面均比常规变电站有大幅度提升。
数字化变电站在我国发展迅速,从1995年德国提出制定IEC61850的设想开始,中国就一直关注IEC61850的发展。
全国电力系统管理及其信息交换标准化技术委员会自2 000年起,将对IEC61850的转化作为工作重点之一。
从CD(委员会草案)到CDV,从F DIS到正式出版物,标委会及其工作组专家密切跟踪IEC标准的进展,用近5年的时间,二十多位专家的辛勤工作,完成了IEC61850到行业标准DL/T860的转化。
标准转化的同时,国内顶级设备制造商如南瑞集团、北京四方、国电南自、许继电器等同步开展了标准研究和软硬件开发。
2006年以来,相继有采用IEC61850标准的变电站投入运行,从110kV到500kV,从单一厂家到多家集成,国内对数字化变电站工程实践的探索正在向纵深发展。
在国调中心的领导下,从2004底开始,标委会成功组织了6次大规模互操作试验,极大地推动了基于IEC61850标准的设备研制和工程化。
为规范IEC61850在国内的有效有序应用,2007年,标委会将DL/T860标准工程实施技术规范纳入工作计划,并迅速组织有关专家进行起草,经广泛征求意见,2008年该规范通过标委会审查报批。
成为指导DL/T860标准国内工程实施的重要配套文件。
目前,国内各网省公司都进行了数字化变电站试点,对DL/T860标准的应用程度和技术水平各不相同,有单在变电站层应用DL/T860的,也有在过程层试验的,还有结合电子式互感器应用的;有单一厂家实现的,也有多达十多加设备制造商参与的。
变电站的智能化与数字化技术及其发展分析【摘要】本文分别介绍了变电站数字化及智能化的特点,分析了目前国内外较新的综合自动化技术,指出目前是变电站的数字化及智能化发展创造了空前的良机,应该抓住机遇,加快发展。
【关键词】变电站;智能化;数字化智能化是当今电网发展的新趋势,数字化变电站是智能电网建设的物理基础,数字化变电站试点应用是目前电网建设和变电站技术发展的新热点,也将成为未来变电站自动化技术发展的趋势和方向。
文章结合笔者多年实际工程经验,就变电站的智能化、数字化以及综合自动化技术的特点、现状及发展进行了分析。
1.变电站智能化智能变电站实现形式基于数字化变电站,但在支撑智能电网建设、可再生能源即插即退等智能性方面有更高的要求。
智能变电站的实施意义主要有以下几个方面:(1)变电站的各种功能共享统一的信息平台站内信息采用统一的模型,按统一的通信标准接入变电站通信网络。
变电站的保护、测控、计量等系统均用同一个通信网络接收电流、电压和状态等信息以及发出控制命令,实现各间隔间信息共享。
(2)解决设备间的互操作问题所有智能设备均按统一的标准建立信息模型和通信接口,设备间可实现无缝连接。
IEC 61850的信息自解释机制,在不同厂家设备使用各自扩展的信息时也能保证互操作性。
减少运行通讯故障。
(3)便于变电站新增功能和扩展规模变电站在扩充功能和扩展规模时,只需在通信网络上接入新增设备,扩展软件模块,无需改造或更换原有设备,节约用户投资,减少变电站全生命周期成本,真正实现即插即用。
(4)应用通信网络取代二次电缆取消了传统保护测控装置的交流模块和控制模块,所有信息均通过过程层网络来传输,缩减了变电站建设用于购买二次电缆和电缆敷设设计的成本,同时也大幅度简化了传统变电站用于二次接线的工作量。
(5)提升测量精度采用输出数字信号的电子式互感器,电流电压信号在过程层网络中以数字化信息传输,在传输和处理过程中均不会产生附加误差,消除常规控制电缆带来的信息衰减,提升保护系统、测量系统和计量系统的采样精度。

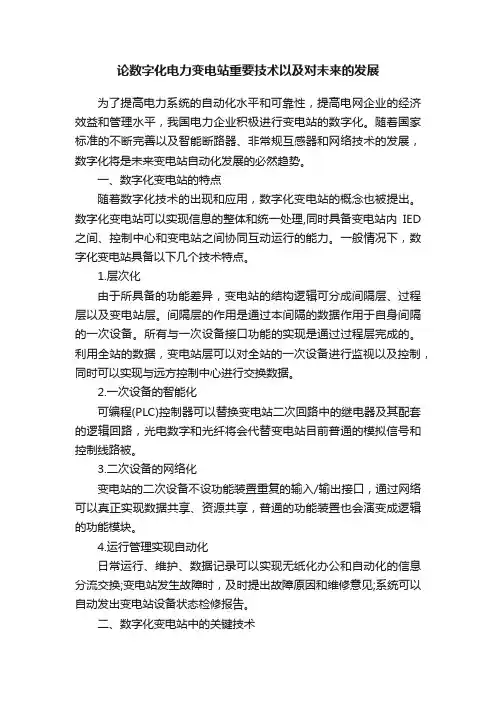

论数字化电力变电站重要技术以及对未来的发展为了提高电力系统的自动化水平和可靠性,提高电网企业的经济效益和管理水平,我国电力企业积极进行变电站的数字化。
随着国家标准的不断完善以及智能断路器、非常规互感器和网络技术的发展,数字化将是未来变电站自动化发展的必然趋势。
一、数字化变电站的特点随着数字化技术的出现和应用,数字化变电站的概念也被提出。
数字化变电站可以实现信息的整体和统一处理,同时具备变电站内IED 之间、控制中心和变电站之间协同互动运行的能力。
一般情况下,数字化变电站具备以下几个技术特点。
1.层次化由于所具备的功能差异,变电站的结构逻辑可分成间隔层、过程层以及变电站层。
间隔层的作用是通过本间隔的数据作用于自身间隔的一次设备。
所有与一次设备接口功能的实现是通过过程层完成的。
利用全站的数据,变电站层可以对全站的一次设备进行监视以及控制,同时可以实现与远方控制中心进行交换数据。
2.一次设备的智能化可编程(PLC)控制器可以替换变电站二次回路中的继电器及其配套的逻辑回路,光电数字和光纤将会代替变电站目前普通的模拟信号和控制线路被。
3.二次设备的网络化变电站的二次设备不设功能装置重复的输入/输出接口,通过网络可以真正实现数据共享、资源共享,普通的功能装置也会演变成逻辑的功能模块。
4.运行管理实现自动化日常运行、维护、数据记录可以实现无纸化办公和自动化的信息分流交换;变电站发生故障时,及时提出故障原因和维修意见;系统可以自动发出变电站设备状态检修报告。
二、数字化变电站中的关键技术由于用户对供电质量、可靠性要求以及电压等级和电网容量的不断提高,电力电子、传感器、网络通信和信号处理等技术日渐成熟,所以变电站一次设备智能化、自动化成为发展的必然趋势。
当前,该技术主要是智能断路器、集成型智能开关以及电子式电流电压互感器等设备的发展和应用。
1.非常规的互感器随着计算机技术和光电技术日益成熟,非常规互感器在实际生产中得到了广泛的应用。

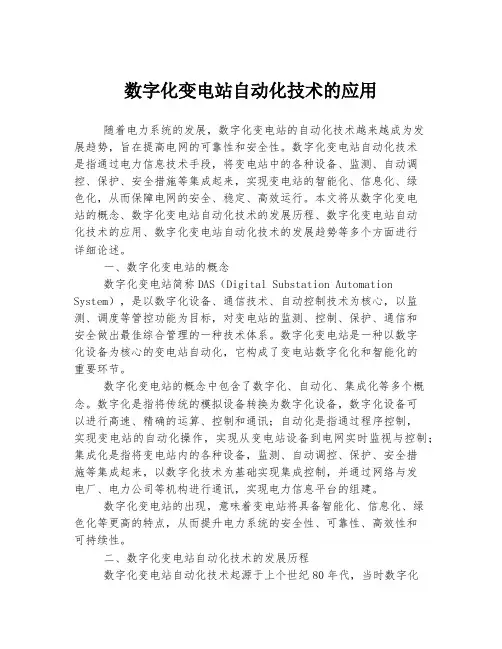

数字化变电站自动化技术的应用随着电力系统的发展,数字化变电站的自动化技术越来越成为发展趋势,旨在提高电网的可靠性和安全性。
数字化变电站自动化技术是指通过电力信息技术手段,将变电站中的各种设备、监测、自动调控、保护、安全措施等集成起来,实现变电站的智能化、信息化、绿色化,从而保障电网的安全、稳定、高效运行。
本文将从数字化变电站的概念、数字化变电站自动化技术的发展历程、数字化变电站自动化技术的应用、数字化变电站自动化技术的发展趋势等多个方面进行详细论述。
一、数字化变电站的概念数字化变电站简称DAS(Digital Substation Automation System),是以数字化设备、通信技术、自动控制技术为核心,以监测、调度等管控功能为目标,对变电站的监测、控制、保护、通信和安全做出最佳综合管理的一种技术体系。
数字化变电站是一种以数字化设备为核心的变电站自动化,它构成了变电站数字化化和智能化的重要环节。
数字化变电站的概念中包含了数字化、自动化、集成化等多个概念。
数字化是指将传统的模拟设备转换为数字化设备,数字化设备可以进行高速、精确的运算、控制和通讯;自动化是指通过程序控制,实现变电站的自动化操作,实现从变电站设备到电网实时监视与控制;集成化是指将变电站内的各种设备,监测、自动调控、保护、安全措施等集成起来,以数字化技术为基础实现集成控制,并通过网络与发电厂、电力公司等机构进行通讯,实现电力信息平台的组建。
数字化变电站的出现,意味着变电站将具备智能化、信息化、绿色化等更高的特点,从而提升电力系统的安全性、可靠性、高效性和可持续性。
二、数字化变电站自动化技术的发展历程数字化变电站自动化技术起源于上个世纪80年代,当时数字化变电站自动化的概念已经出现,但是由于计算机技术、通信技术、数字化技术等不成熟的因素,数字化变电站自动化技术并没有广泛应用。
到了上世纪90年代,数字化变电站自动化技术渐渐得到了广泛应用。

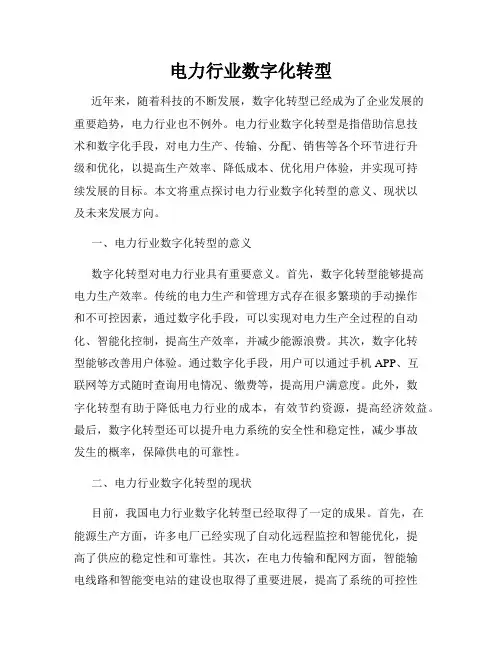

电力行业数字化转型近年来,随着科技的不断发展,数字化转型已经成为了企业发展的重要趋势,电力行业也不例外。
电力行业数字化转型是指借助信息技术和数字化手段,对电力生产、传输、分配、销售等各个环节进行升级和优化,以提高生产效率、降低成本、优化用户体验,并实现可持续发展的目标。
本文将重点探讨电力行业数字化转型的意义、现状以及未来发展方向。
一、电力行业数字化转型的意义数字化转型对电力行业具有重要意义。
首先,数字化转型能够提高电力生产效率。
传统的电力生产和管理方式存在很多繁琐的手动操作和不可控因素,通过数字化手段,可以实现对电力生产全过程的自动化、智能化控制,提高生产效率,并减少能源浪费。
其次,数字化转型能够改善用户体验。
通过数字化手段,用户可以通过手机APP、互联网等方式随时查询用电情况、缴费等,提高用户满意度。
此外,数字化转型有助于降低电力行业的成本,有效节约资源,提高经济效益。
最后,数字化转型还可以提升电力系统的安全性和稳定性,减少事故发生的概率,保障供电的可靠性。
二、电力行业数字化转型的现状目前,我国电力行业数字化转型已经取得了一定的成果。
首先,在能源生产方面,许多电厂已经实现了自动化远程监控和智能优化,提高了供应的稳定性和可靠性。
其次,在电力传输和配网方面,智能输电线路和智能变电站的建设也取得了重要进展,提高了系统的可控性和运维效率。
此外,在电力销售方面,各大电力公司纷纷推出了网上营业厅和手机APP,方便用户查询用电信息并进行缴费。
总的来说,电力行业在数字化转型方面已经取得了一些成功经验,为未来的发展奠定了基础。
三、电力行业数字化转型的未来发展方向针对电力行业数字化转型的未来发展,我们可以从以下几个方面进行探讨。
首先,加强对电力系统的数字化监控和智能分析能力。
通过对电力生产、传输、分配等环节进行全方位的数字监测和智能分析,可以及时发现问题并进行预测和优化,提高系统的稳定性和效率。
其次,加强与互联网和大数据的融合。

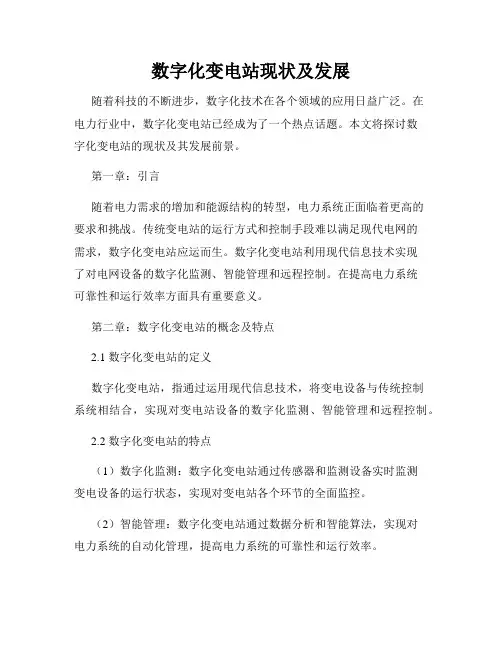

数字化变电站现状及发展随着科技的不断进步,数字化技术在各个领域的应用日益广泛。
在电力行业中,数字化变电站已经成为了一个热点话题。
本文将探讨数字化变电站的现状及其发展前景。
第一章:引言随着电力需求的增加和能源结构的转型,电力系统正面临着更高的要求和挑战。
传统变电站的运行方式和控制手段难以满足现代电网的需求,数字化变电站应运而生。
数字化变电站利用现代信息技术实现了对电网设备的数字化监测、智能管理和远程控制。
在提高电力系统可靠性和运行效率方面具有重要意义。
第二章:数字化变电站的概念及特点2.1 数字化变电站的定义数字化变电站,指通过运用现代信息技术,将变电设备与传统控制系统相结合,实现对变电站设备的数字化监测、智能管理和远程控制。
2.2 数字化变电站的特点(1)数字化监测:数字化变电站通过传感器和监测设备实时监测变电设备的运行状态,实现对变电站各个环节的全面监控。
(2)智能管理:数字化变电站通过数据分析和智能算法,实现对电力系统的自动化管理,提高电力系统的可靠性和运行效率。
(3)远程控制:数字化变电站可以通过远程通信技术实现对设备的远程监控和控制,减少现场操作频率,提高操作人员的安全性和工作效率。
第三章:数字化变电站的应用3.1 数字化监测系统数字化监测系统是数字化变电站的核心组成部分,通过传感器和监测设备对变电设备进行实时监测。
它可以实现对变压器、断路器、隔离开关等设备的电气参数、温度、湿度等物理量进行监测。
通过数据采集和处理,数字化监测系统可以实时提供变电设备的运行状态和健康状况,为运维人员提供及时准确的决策依据。
3.2 智能管理系统数字化变电站的智能管理系统利用数据分析和智能算法,对电力系统进行自动化管理。
智能管理系统可以根据电网负荷和资源情况,实现对变电站设备的优化运行。
通过预测分析和维修保养,智能管理系统可以提前发现潜在故障,减少设备的故障率和停运时间,提高设备的可靠性和利用率。
3.3 远程控制系统数字化变电站通过远程通信技术,实现对设备的远程监控和控制。

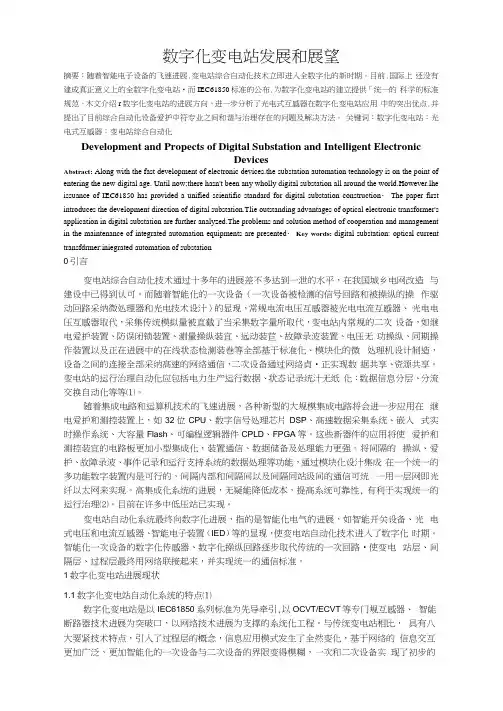

数字化变电站发展和展望摘要:随着智能电子设备的飞速进展.变电站综合自动化技术立即进入全数字化的新时期。
目前.国际上还没有建成真正意义上的全数字化变电站•而IEC61850标准的公布.为数字化变电站的建立提供「统一的科学的标准规范。
木文介绍r数字化变电站的进展方向,进一步分析了光电式互感器在数字化变电站应用中的突出优点.并提出了目前综合自动化设备爱护中符专业之间和谐与治理存在的问題及解决方法。
关键词:数字化变电站:光电式互感器:变电站综合自动化Development and Propects of Digital Substation and Intelligent ElectronicDevicesAbstract: Along with the fast development of electronic devices.the substation automation technology is on the point of entering the new digital age. Until now;there hasn't been any wholly digital substation all around the world.However.lhe issuance of IEC61850 has provided a unified scientific standard for digital substation construction・The paper first introduces the development direction of digital substation.Tlie outstanding advantages of optical electronic transformer's application in digital substation are further analyzed.The problems and solution method of cooperation and management in the maintenance of integrated automation equipments are presented・Key words: digital substation: optical current transfdrmer:iniegrated automation of substation0引言变电站综合自动化技术通过十多年的进展差不多达到一泄的水平,在我国城乡电网改造与建设中已得到认可。
2023年智能变电站行业市场分析报告智能变电站是一个正在蓬勃发展的领域,由于国家对于能源行业的支持力度加大,细分领域中也越来越得到重视,智能变电站成为其中的佼佼者。
本文将对智能变电站行业进行市场分析。
一、智能变电站行业现状智能变电站是电网运营系统的重要部分,它采用先进的信息技术与自动化技术,以更高效的方式,更安全、可靠地管理电力系统。
在国家能源互联网战略的推动下,中国智能变电站行业近年来得到了快速的发展。
据统计,2018年中国智能变电站行业市场规模为44.23亿元,2020年市场规模达到了62.05亿元,增长十分迅速。
智能变电站技术领域涉及较广,涵盖了硬件、软件、通信、控制等多个领域。
其中,电力电子技术、通信技术、控制技术三个领域是智能变电站技术中最具代表性的部分。
随着现代物联网、大数据、云计算及人工智能等科技的推广应用,智能变电站安全、自动化、远程可控的需求进一步提升,智能变电站行业呈现高速发展的趋势。
二、智能变电站行业市场分析(一)市场优势1. 国家政策支持国家能源互联网政策下,智能变电站成为电力行业的重要设施和基础。
《十三五规划》明确提出要推动智能变电站建设,加快智能化改造。
各地政府陆续出台政策,大力支持智能变电站的建设与应用。
2. 行业应用普及智能变电站在电力系统中的应用越来越广泛,特别是在电网新建与重建项目中,都会配备一定比例的智能变电站设施。
随着技术的提升和市场的发展,未来智能变电站将在电力系统的供电质量、效率、灵活性等方面带来越来越多的优势。
3. 技术升级智能变电站技术不断升级,由单一的保护、控制、测量等系统组成的变电站,已逐步发展成为拥有数字保护、通讯、数据传输、自适应控制、远程监控、稳态优化等多种智能化装备的综合系统。
智能化技术的不断提高,将为电网节能降耗、安全稳定运行、维护管理带来新的突破。
(二)市场机会1. 高端设备需求随着电力市场的发展,电力行业对节能、环保、安全、智能的要求越来越高。
数字化变电站发展现状及趋势
数字化变电站技术是变电站自动化技术发展中具有里程碑意义的一次变革,对变电站自动化系统的各方面将产生深远的影响。
数字化变电站三个主要的特征就是“一次设备智能化,二次设备网络化,符合IEC61850标准”,即数字化变电站内的信息全部做到数字化,信息传递实现网络化,通信模型达到标准化,使各种设备和功能共享统一的信息平台。
这使得数字化变电站在系统可靠性、经济性、维护简便性方面均比常规变电站有大幅度提升。
