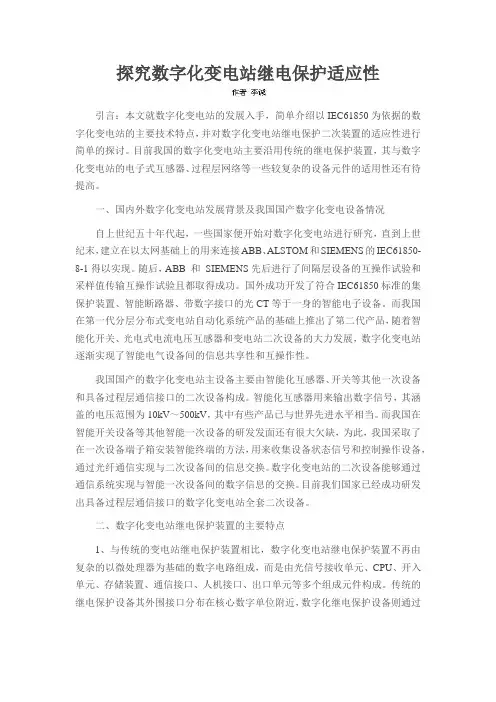

浅析数字化变电站继电保护适应性

探究数字化变电站继电保护适应性引言：本文就数字化变电站的发展入手，简单介绍以IEC61850为依据的数字化变电站的主要技术特点，并对数字化变电站继电保护二次装置的适应性进行简单的探讨。

目前我国的数字化变电站主要沿用传统的继电保护装置，其与数字化变电站的电子式互感器、过程层网络等一些较复杂的设备元件的适用性还有待提高。

一、国内外数字化变电站发展背景及我国国产数字化变电设备情况自上世纪五十年代起，一些国家便开始对数字化变电站进行研究，直到上世纪末，建立在以太网基础上的用来连接ABB、ALSTOM和SIEMENS的IEC61850-8-1得以实现。

随后，ABB 和SIEMENS先后进行了间隔层设备的互操作试验和采样值传输互操作试验且都取得成功。

国外成功开发了符合IEC61850标准的集保护装置、智能断路器、带数字接口的光CT等于一身的智能电子设备。

而我国在第一代分层分布式变电站自动化系统产品的基础上推出了第二代产品，随着智能化开关、光电式电流电压互感器和变电站二次设备的大力发展，数字化变电站逐渐实现了智能电气设备间的信息共享性和互操作性。

我国国产的数字化变电站主设备主要由智能化互感器、开关等其他一次设备和具备过程层通信接口的二次设备构成。

智能化互感器用来输出数字信号，其涵盖的电压范围为10kV～500kV，其中有些产品已与世界先进水平相当。

而我国在智能开关设备等其他智能一次设备的研发发面还有很大欠缺，为此，我国采取了在一次设备端子箱安装智能终端的方法，用来收集设备状态信号和控制操作设备，通过光纤通信实现与二次设备间的信息交换。

数字化变电站的二次设备能够通过通信系统实现与智能一次设备间的数字信息的交换。

目前我们国家已经成功研发出具备过程层通信接口的数字化变电站全套二次设备。

二、数字化变电站继电保护装置的主要特点1、与传统的变电站继电保护装置相比，数字化变电站继电保护装置不再由复杂的以微处理器为基础的数字电路组成，而是由光信号接收单元、CPU、开入单元、存储装置、通信接口、人机接口、出口单元等多个组成元件构成。

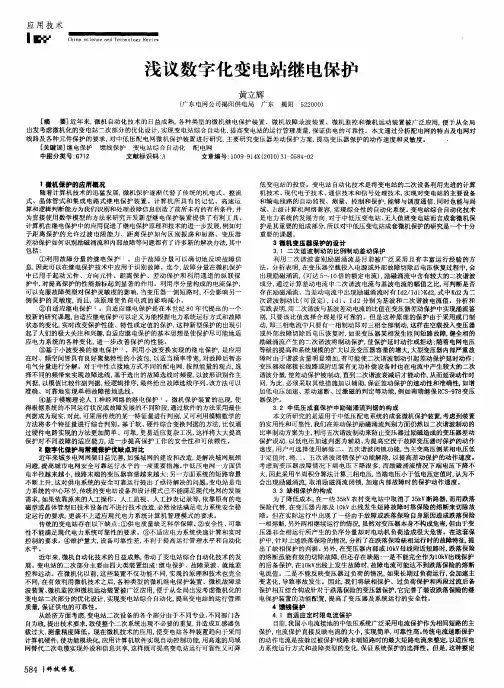

重 要的 课题 。
于距 离 保护 的 允许 过渡 电 阻能 力 、距离 保 护如 何 区别 振荡 和 短路 、变 压器 差动保 护如何识 别励磁 涌流和 内部故障等 问题都 有了许 多新的解 决办法， 中 其
包括 ：
① 利用 故 障分 量的 继 电保 护 ｉ。由于 故 障分 量 可以确 切 地反 映 故障 信 息， 因此 可 以在 继 电保 护技 术 中应 用 于识别 故障 。迄 今， 障分量在 微机 保护 故 中 已用 于起 动元 件 、方 向元 件 、距 离 保护 、差 动保 护 和利 用通 道 的纵 联 保 护 中， 提高 保护的 性能 指标起 到显 著的作 用 。利用 序分 量构成 的 电流 保护 ， 对 可以克 服故 障类 型对 保护 灵敏度 的影 响， 当变 压器一 侧短 路时。 不会 影响 另一 侧保 护 的灵敏 度， 而且 ， 该原理 使 负荷 电流 的影 响减 小 。 ② 自适应 继 电保护 ２。 自适应 继 电保护 是 在本世 纪 ８ ０年代提 出 的一个 较新的研 究课题， 自适应继 电保护可 以定义为 能根据 电力系统 运行方式 和故障 状态 的变化 ， 实时改变 保护 性能 、特 性或 定值 的保护 ， 种新 型保护 的 出现引 这 起了人们 的极大关 注和 兴趣 ， 自适应继 电保护 的基本 思想是使 保护尽 可能地适 应电 力系 统 的各种 变化 ， 进一 步 改善 保护 的性 能 。 ③基 于小 波变 换 的继 电保护 。利 用小 波变 换实现 的继电保 护， 是应用 在时 、频 空 间皆具有 良好聚 集特 性的小 波包， 以适 当频率 带宽， 对故 障后 暂态 电气分量 进行 分解 。对 于 中性 点接 地方 式不 同的配 电网， 照能量 的观 点， 按 选 择不 同的频 带来实现 故障 选线 ， 于选 出的故 障选线 时频 窗， 基 以波形识 别作主 判据， 以模 值 比较作副 判据 ， 经逻 辑排 序， 最终给 出故 障选线 序列 。 该方法 可 以 准 确 、可 靠地 实现 单相 故障接 地选 线 。 ④基 于模 糊理 论人 工神经 网络 的继 电保 护 。微机 保护 装置 的 出现 ， 使 得 根据系 统的不 同运 行状 况或故障 发展 的不 同阶段， 通过软件 的方法采 用最佳 判据 成为现 实， 对此 ， 可采 用传统 的某一特征 量进行判 别， 又可利用 模糊数 学的 方 法将 多个特 征量进 行综 合判 别。 于软 、 基 硬件 综合变 换判据 的方 法， 比仅通 过 硬件 电路 实现的方 法更 加简单 、可靠 ， 易适 应复杂 工况， 样将 大大提 高 更 这 保 护对不 同 故障 的适 应 能力， ～步 提高 保护 工作 的安 全性和 可依 赖性 。 进

大的推动了数字化变电站运行系统的实用性以及可靠性。
是二次接线程序 比较简单 ； 第 四是利用光纤代替电缆 ，电磁具有兼容性 好的巨大优势 ；第五 ，是信息传送 的通道可以进行 自 我检测 ， 具有极高
的可靠性 ；第六 ， 管理实现了 自动化 ，走上 了信息化道路。
另外 ，数字化变 电站的特点也是 由六个部分构成 ：其一是变电站在 进行信息传送 和处理的过程中实现 了数字化工作 ； 其 二是在运行 的过程 中实现 了设备工作 的智能化 ；其三是整个系统的信息 数据 以及功能都 具有统一的模型 ， 方便操作 ；其四是拥有统一的通信 ， 可 以实现对数据 的无缝交换；其五是信息的来源比较安全可靠且具有很高的价值；其六 是变电站里每一种设备和功能能够分享一个信息平台， 对信息进行有效
共享 。
３ ． ２ 对数字化变电站技术带给继电保护 的挑战的探究 以 Ｉ Ｅ Ｃ ６ １ ８ ５ ０为基础的数字化变 电站所呈现的结构是分层次结构体 系， 是基于服务接 口和映射技术的双 向结合应用 的基础之上 ，从而保证 设备在相互间操作时能够有效的完成。它对于继 电保护来说会产生以下 影响 ： 一是以 Ｉ Ｅ Ｃ为基础构建的通信协议所建立的数字化变电站二次系 统在进行设计 的时候具有极其突出的特殊性 ，它不但要对结构的合理程 度和应用的实现进行有效 的确保 ，同时还要对各个设备在节点 的连接作 用下能否有效实现功能的发挥进行确保 。二是 Ｉ Ｅ Ｃ协议 的使用会推动数 字化变电站在 进行安装和调试 的过程中更加 的专业和系统 ， 并 且还要进
４ ． １ 转变传统 的运行管理 运行管理方面主要发生 了以下变化 ：首先 ，数字化变 电站二次系统 可以实现对信息输送、采集 电气量等内容 的整体监测 ，因此 目前进行巡 视 的部分应该是对运行过程的维护 。比如 ， 进行清灰或者和对状态等 ； 其次 ，由于大量 电子通信设备的使用 ，有效的对继电保护动作 的准确性 进行 了保证 ， 所 以在巡视过程中应该重视对通信设备是否完好 的巡视 ； 最后 ，对继电保护进行巡视通常为一年进行四次 ，因为数字化变 电站设 备具有很强的自我检测和预警功能 ， 所以 ， 可以适 当的缩减巡视的周期 。 ４ ． ２ 转变以往的检修管理 检修管理主要发生 了以下变化：一方面常规的校验仪 已经无法满足 现有检修 的需求 ，需应用新型的设备进行检修 ；另一方面 ，由于二次装 置的构造的极大变化 ，以此保护设备等也会发生变化。 为了打造智能化、网络化的智能电网，需要不断的研发 出新型的设

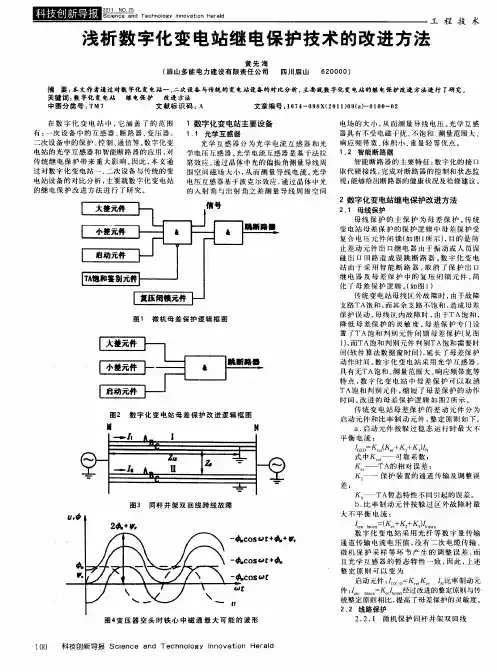

摘 要： 本文作者通过对数 字化 变电站一 、 二次设备 与传统的变电站设备 的对比分析 ， 主要就数字化变电站的继电保护改进 方法进行 了 究。 研 关 键词 ： 数字化 变 电站 继电保护 改进方法 中图 分类号 ： ＴＭ７ 文 献标 识 码 ：Ａ 文章编号 ： ６ ４ ９ Ｘ（ ０ １０ （） Ｏ ０ ０ １ —０ ８ ２ １ ） ９ａ－ １ － ２ ７ ０ 在数字 化变 电站 中， 涵盖 了的范 围 它 １数字化变 电站主要设备 电场 的 大 小 ， 从而 测 量 导 线 电压 。 光学 互 感 有 ： 次 设 备 中 的 互感 器 、 路 器 、 压 器 ， １ １ 光学 互感器 一 断 变 器具 有不 受 电磁 干扰 、 饱和 、 量 范 围大 、 不 测 ． 二 次 设备 中 的保 护 、 制 、 信 等 。 字化 变 控 通 数 体 重 光 学 互 感 器 分 为 光 学 电流 互 感 器 和 光 响 应 频 带 宽 、 积 小 、 量轻 等优 点 。 电站 的光 学 互 感 器和 智 能断 路 器的 应用 ， 对 学 电 压互 感 器 。 学 电流 互感 器 是 基 于法 拉 １ ２ 智能 断路器 ． 光 传 统 继 电保 护 带 来 重 大影 响 。 因此 ， 文 通 第 效 应 ， 过 晶体 中 光的 偏振 角测 量导 线 周 本 智 能断 路 器 的主 要 特征 ： 字化 的 接 口 数 通 过 对 数字 化 变 电站 一 、 二次 设备 与 传统 的 变 围空 间磁 场 大 小 ， 从而 测 量 导 线 电流 。 学 取 代 硬接 线 ， 成对 断 路 器的 控 制和 状 态监 光 完 电站 设备 的 对 比分 析 ， 主要 就数 字 化 变 电站 电压 互 感器 基于 波 克 尔效应 ， 过 晶体 中光 视 ； 够给 出断路 器的健 康 状况 及检修 建议 。 通 能 的继 电保 护 改进 方法 进 行 了研 究 。 的入 射 角与 出 射 角 之 差 测 量 导 线 周 围 空 间

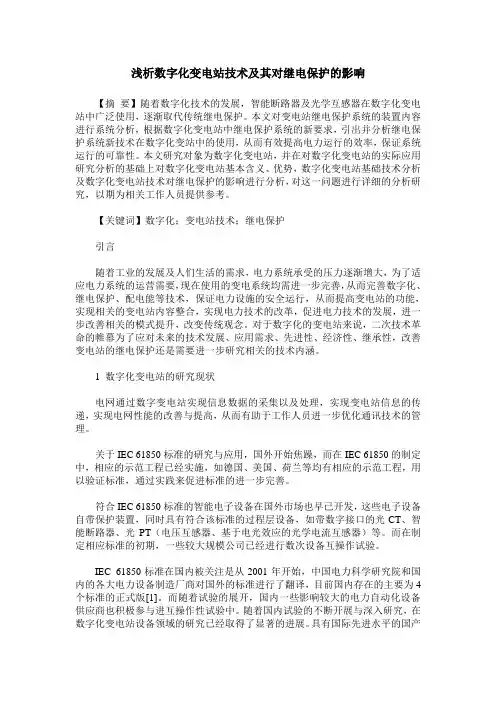

浅析数字化变电站技术及其对继电保护的影响【摘要】随着数字化技术的发展，智能断路器及光学互感器在数字化变电站中广泛使用，逐渐取代传统继电保护。

本文对变电站继电保护系统的装置内容进行系统分析，根据数字化变电站中继电保护系统的新要求，引出并分析继电保护系统新技术在数字化变站中的使用，从而有效提高电力运行的效率，保证系统运行的可靠性。

本文研究对象为数字化变电站，并在对数字化变电站的实际应用研究分析的基础上对数字化变电站基本含义、优势，数字化变电站基础技术分析及数字化变电站技术对继电保护的影响进行分析，对这一问题进行详细的分析研究，以期为相关工作人员提供参考。

【关键词】数字化；变电站技术；继电保护引言随着工业的发展及人们生活的需求，电力系统承受的压力逐渐增大，为了适应电力系统的运营需要，现在使用的变电系统均需进一步完善，从而完善数字化、继电保护、配电能等技术，保证电力设施的安全运行，从而提高变电站的功能，实现相关的变电站内容整合，实现电力技术的改革，促进电力技术的发展，进一步改善相关的模式提升，改变传统观念。

对于数字化的变电站来说，二次技术革命的帷幕为了应对未来的技术发展、应用需求、先进性、经济性、继承性，改善变电站的继电保护还是需要进一步研究相关的技术内涵。

1 数字化变电站的研究现状电网通过数字变电站实现信息数据的采集以及处理，实现变电站信息的传递，实现电网性能的改善与提高，从而有助于工作人员进一步优化通讯技术的管理。

关于IEC 61850标准的研究与应用，国外开始焦躁，而在IEC 61850的制定中，相应的示范工程已经实施，如德国、美国、荷兰等均有相应的示范工程，用以验证标准，通过实践来促进标准的进一步完善。

符合IEC 61850标准的智能电子设备在国外市场也早已开发，这些电子设备自带保护装置，同时具有符合该标准的过程层设备，如带数字接口的光CT、智能断路器、光PT（电压互感器、基于电光效应的光学电流互感器）等。

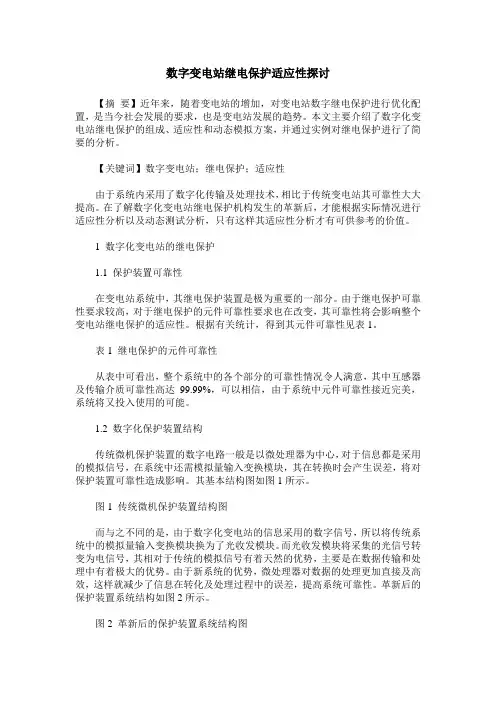

数字变电站继电保护适应性探讨【摘要】近年来，随着变电站的增加，对变电站数字继电保护进行优化配置，是当今社会发展的要求，也是变电站发展的趋势。

本文主要介绍了数字化变电站继电保护的组成、适应性和动态模拟方案，并通过实例对继电保护进行了简要的分析。

【关键词】数字变电站；继电保护；适应性由于系统内采用了数字化传输及处理技术，相比于传统变电站其可靠性大大提高。

在了解数字化变电站继电保护机构发生的革新后，才能根据实际情况进行适应性分析以及动态测试分析，只有这样其适应性分析才有可供参考的价值。

1 数字化变电站的继电保护1.1 保护装置可靠性在变电站系统中，其继电保护装置是极为重要的一部分。

由于继电保护可靠性要求较高，对于继电保护的元件可靠性要求也在改变，其可靠性将会影响整个变电站继电保护的适应性。

根据有关统计，得到其元件可靠性见表1。

表1 继电保护的元件可靠性从表中可看出，整个系统中的各个部分的可靠性情况令人满意，其中互感器及传输介质可靠性高达99.99%，可以相信，由于系统中元件可靠性接近完美，系统将又投入使用的可能。

1.2 数字化保护装置结构传统微机保护装置的数字电路一般是以微处理器为中心，对于信息都是采用的模拟信号，在系统中还需模拟量输入变换模块，其在转换时会产生误差，将对保护装置可靠性造成影响。

其基本结构图如图1所示。

图1 传统微机保护装置结构图而与之不同的是，由于数字化变电站的信息采用的数字信号，所以将传统系统中的模拟量输入变换模块换为了光收发模块。

而光收发模块将采集的光信号转变为电信号，其相对于传统的模拟信号有着天然的优势，主要是在数据传输和处理中有着极大的优势。

由于新系统的优势，微处理器对数据的处理更加直接及高效，这样就减少了信息在转化及处理过程中的误差，提高系统可靠性。

革新后的保护装置系统结构如图2所示。

图2 革新后的保护装置系统结构图2 继电保护对电子式互感器和通信网络的适应性分析2.1 继电保护对电子式互感器适应性当前在数字化变电站中采用的电子互感器类型不同，其原理也就不同，这就给不同类型的互感器的混合使用造成影响，其配合使用可能会产生数据差异。

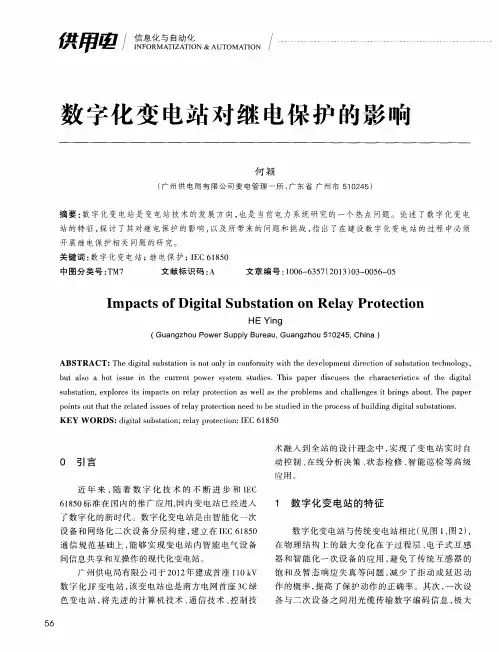

｜ ／ 信息化与自动化
Ｉ Ｎ Ｆ Ｏ Ｒ ＭＡ Ｔ Ｉ Ｚ Ａ Ｔ Ｉ Ｏ Ｎ＆Ａ Ｕ Ｔ Ｏ ＭＡ Ｔ Ｉ Ｏ Ｎ ｜
／
数 字化 变 电有 限公 司 变 电管 理 一 所 ， 广 东省 广 州 市 ５ １ ０ ２ ４ ５ ）
近年来 ， 随着 数 字 化 技 术 的不 断 进 步 和 Ｉ Ｅ Ｃ
６ １ ８ ５ ０ 标 准在 国 内 的推 广 应 用， 国 内变 电站 已经 进 人
动控制 、 在线分析决策 、 状态检修 、 智 能巡 检 等 高级
应用。
１ 数 字化 变 电站 的特征
数字 化 变 电站 与传 统 变 电站相 比（ 见图 １ 、 图２ ） ，
Ａ ＢＳＴＲＡ Ｃ Ｔ：Ｔｈ ｅ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｓ ｕ ｂｓ ｔ ａ ｔ ｉ ｏ ｎ ｉ ｓ ｎ ｏ ｔ ｏ ｎ ｌ ｙ ｉ ｎ ｃ ｏ ｎｆ ｏ ｒ ｍｉ ｔ ｙ ｗｉ ｔ ｈ ｔ ｈ ｅ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎｔ ｄｉ ｒ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ，
摘要 ： 数 字化 变 电站 是 变 电站 技 术 的发 展 方 向 ， 也是 当前 电 力 系统研 究 的一个 热 点 问题 。 论述 了数 字 化变 电 站 的特征 ， 探 讨 了其 对 继 电保 护 的影 响 ， 以及 所 带来 的 问题和 挑 战 ， 指 出 了在 建设 数 字 化变 电站 的过 程 中必须
器 和 智 能 化 一 次 设 备 的应 用 ， 避 免 了传 统 互 感 器 的 饱 和 及 暂 态 响 应 失 真 等 问题 ， 减 少 了拒 动 或 延 迟 动 作 的概 率 ， 提 高 了保 护动 作 的正 确 率 。其 次 ， 一 次 设

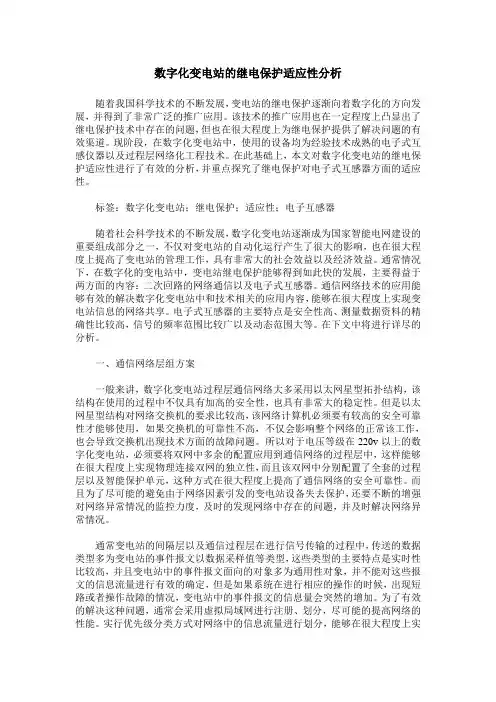

数字化变电站的继电保护适应性分析随着我国科学技术的不断发展，变电站的继电保护逐渐向着数字化的方向发展，并得到了非常广泛的推广应用。

该技术的推广应用也在一定程度上凸显出了继电保护技术中存在的问题，但也在很大程度上为继电保护提供了解决问题的有效渠道。

现阶段，在数字化变电站中，使用的设备均为经验技术成熟的电子式互感仪器以及过程层网络化工程技术。

在此基础上，本文对数字化变电站的继电保护适应性进行了有效的分析，并重点探究了继电保护对电子式互感器方面的适应性。

标签：数字化变电站；继电保护；适应性；电子互感器随着社会科学技术的不断发展，数字化变电站逐渐成为国家智能电网建设的重要组成部分之一，不仅对变电站的自动化运行产生了很大的影响，也在很大程度上提高了变电站的管理工作，具有非常大的社会效益以及经济效益。

通常情况下，在数字化的变电站中，变电站继电保护能够得到如此快的发展，主要得益于两方面的内容：二次回路的网络通信以及电子式互感器。

通信网络技术的应用能够有效的解决数字化变电站中和技术相关的应用内容，能够在很大程度上实现变电站信息的网络共享。

电子式互感器的主要特点是安全性高、测量数据资料的精确性比较高，信号的频率范围比较广以及动态范围大等。

在下文中将进行详尽的分析。

一、通信网络层组方案一般来讲，数字化变电站过程层通信网络大多采用以太网星型拓扑结构，该结构在使用的过程中不仅具有加高的安全性，也具有非常大的稳定性。

但是以太网星型结构对网络交换机的要求比较高，该网络计算机必须要有较高的安全可靠性才能够使用，如果交换机的可靠性不高，不仅会影响整个网络的正常该工作，也会导致交换机出现技术方面的故障问题。

所以对于电压等级在220v以上的数字化变电站，必须要将双网中多余的配置应用到通信网络的过程层中，这样能够在很大程度上实现物理连接双网的独立性，而且该双网中分别配置了全套的过程层以及智能保护单元，这种方式在很大程度上提高了通信网络的安全可靠性。

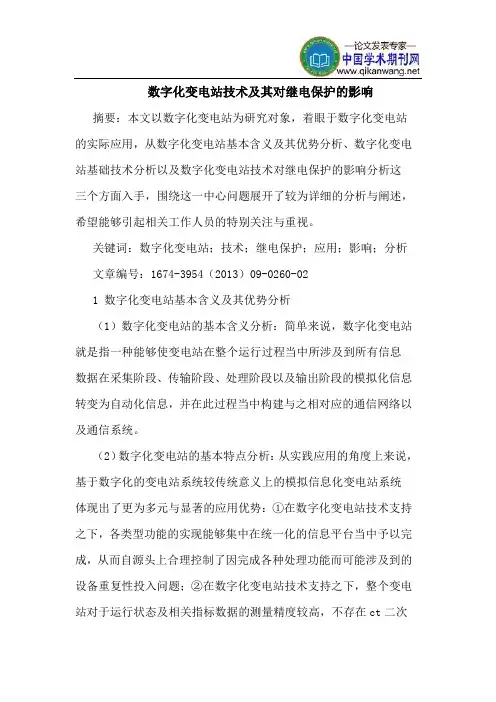

数字化变电站技术及其对继电保护的影响摘要：本文以数字化变电站为研究对象，着眼于数字化变电站的实际应用，从数字化变电站基本含义及其优势分析、数字化变电站基础技术分析以及数字化变电站技术对继电保护的影响分析这三个方面入手，围绕这一中心问题展开了较为详细的分析与阐述，希望能够引起相关工作人员的特别关注与重视。

关键词：数字化变电站；技术；继电保护；应用；影响；分析文章编号：1674-3954（2013）09-0260-021 数字化变电站基本含义及其优势分析（1）数字化变电站的基本含义分析：简单来说，数字化变电站就是指一种能够使变电站在整个运行过程当中所涉及到所有信息数据在采集阶段、传输阶段、处理阶段以及输出阶段的模拟化信息转变为自动化信息，并在此过程当中构建与之相对应的通信网络以及通信系统。

（2）数字化变电站的基本特点分析：从实践应用的角度上来说，基于数字化的变电站系统较传统意义上的模拟信息化变电站系统体现出了更为多元与显著的应用优势：①在数字化变电站技术支持之下，各类型功能的实现能够集中在统一化的信息平台当中予以完成，从而自源头上合理控制了因完成各种处理功能而可能涉及到的设备重复性投入问题；②在数字化变电站技术支持之下，整个变电站对于运行状态及相关指标数据的测量精度较高，不存在ct二次开路以及饱和问题，应用稳定性较强；③在数字化变电站支持之下，二次接线的作业方式得到了有效简化，从而提高了整个变电站系统的可操作性；④在数字化变电站技术支持之下，将传统意义上附着于变电站运行的电缆线路以光纤网络所替代，从而表现出了更为优越的电磁兼容性能；⑤在数字化变电站技术支持之下，整个运行系统所涉及到信息传输通道均能够在正常使用过程当中进行有效的自动式检测，确保了变电站系统运行的稳定性与可靠性，综合效益显著。

（3）我国数字化变电站系统及其技术的应用情况分析：对于我国而言，在数字化变电站的建设以及相关技术的应用过程当中，首个完全基于现行数字化iec61850标准的数字化变电站为云南电力公司下属的110kv单位吴家营数字化变电站。

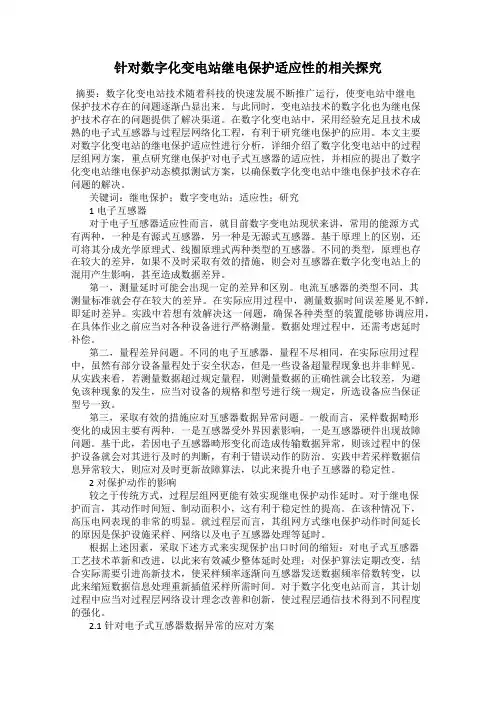

针对数字化变电站继电保护适应性的相关探究摘要：数字化变电站技术随着科技的快速发展不断推广运行，使变电站中继电保护技术存在的问题逐渐凸显出来。

与此同时，变电站技术的数字化也为继电保护技术存在的问题提供了解决渠道。

在数字化变电站中，采用经验充足且技术成熟的电子式互感器与过程层网络化工程，有利于研究继电保护的应用。

本文主要对数字化变电站的继电保护适应性进行分析，详细介绍了数字化变电站中的过程层组网方案，重点研究继电保护对电子式互感器的适应性，并相应的提出了数字化变电站继电保护动态模拟测试方案，以确保数字化变电站中继电保护技术存在问题的解决。

关键词：继电保护；数字变电站；适应性；研究1电子互感器对于电子互感器适应性而言，就目前数字变电站现状来讲，常用的能源方式有两种，一种是有源式互感器，另一种是无源式互感器。

基于原理上的区别，还可将其分成光学原理式、线圈原理式两种类型的互感器。

不同的类型，原理也存在较大的差异，如果不及时采取有效的措施，则会对互感器在数字化变电站上的混用产生影响，甚至造成数据差异。

第一，测量延时可能会出现一定的差异和区别。

电流互感器的类型不同，其测量标准就会存在较大的差异。

在实际应用过程中，测量数据时间误差屡见不鲜，即延时差异。

实践中若想有效解决这一问题，确保各种类型的装置能够协调应用，在具体作业之前应当对各种设备进行严格测量。

数据处理过程中，还需考虑延时补偿。

第二，量程差异问题。

不同的电子互感器，量程不尽相同，在实际应用过程中，虽然有部分设备量程处于安全状态，但是一些设备超量程现象也并非鲜见。

从实践来看，若测量数据超过规定量程，则测量数据的正确性就会比较差，为避免该种现象的发生，应当对设备的规格和型号进行统一规定，所选设备应当保证型号一致。

第三，采取有效的措施应对互感器数据异常问题。

一般而言，采样数据畸形变化的成因主要有两种，一是互感器受外界因素影响，一是互感器硬件出现故障问题。

基于此，若因电子互感器畸形变化而造成传输数据异常，则该过程中的保护设备就会对其进行及时的判断，有利于错误动作的防治。

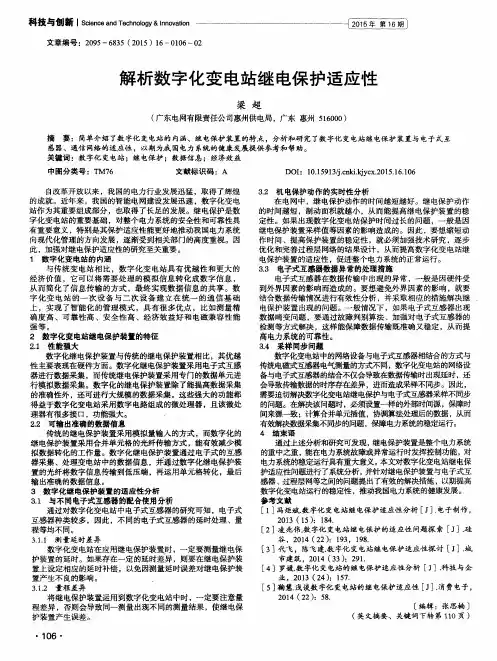

参考文献 ［ １ ］ 冯炬斌． 数字化变 电站继 电保护适应性分析 ［ Ｊ ］ ． 电子制作 ， ２ ０ １ ３（ １ ５） ：１ ８ ４ ． ［ ２］凌兆伟． 数 字化 变电站 继 电保护 的适应性 问题探 索 ［ Ｊ ］． 硅 谷 。２ ０ １ ４（ ２ ２） ：１ ９ ３ ，１ ９ ８ ． ［ ３］代飞 ，陈飞建． 数 字化 变电站 继电保 护适应性探 讨 ［ Ｊ ］． 城 市建 筑，２ ０ １ ４（ ３ ３ ） ：２ ９ １ ． ［ ４］罗媛 ． 数 字化 变电站 的继电保 护适应性分析 ［ Ｊ ］． 科技与企 业，２ ０ １ ３（ ２ ４ ） ：１ ５ ７ ．
４ 结束语 通过上述分析和研究可发现 ， 继电保护装置是整个 电力系统
的重 中之重 ， 能在 电力系统故障或异常运。 本文对数字化变电站继电保 护适应性问题进行 了系统分析 ， 并针对继电保护装置与电子式互 感 器、过程层网等之间的问题提 出了有效 的解决措施 ，以期提高 数字化变 电站运行 的稳定性 ，推动我 国电力系统 的健康发展 。
中图分类号 ：Ｔ Ｍ７ ６ 文献标识码 ：Ａ ＤＯ Ｉ ：１ ０ ． １ ５ ９ １ ３ ￣ ． ｃ ｎ ｋ ｉ ． ｋ ｊ ｙ ｃ ｘ ． ２ ０ １ ５ ． １ ６ ． １ ０ ６
自改革开放 以来 ，我国 的电力行业发展迅 猛 ，取得了辉煌 的成就 。近年来 ，我国 的智能 电网建设 发展迅速 ，数字化变 电 站作为其重要 组成部分 ，也取得 了长 足的发展。继电保护是数 字化变 电站的重要基础 ，对整个 电力 系统的安全性和可靠性具 有重要意 义 ，特别是其保护适应性能 更好 地推动我 国电力 系统 向现代化 管理的方 向发展 ，逐渐受 到相关 部 门的高度重视 。因 此 ，加强对继 电保 护适 应性的研 究至关重要 。 １ 数 字化 变电站的 内涵 与传统 变 电站相 比 ，数 字化 变电站 具有优 越性 和更 大 的 经 济价值 ，它可 以将需要 处 理的模 拟信 息转化 成数 字信 息 ，

数字化变电站的继电保护适应性分析摘要：当前，我国电力系统得到了不断的完善，在数字化变电站之中，继电保护装置也被广泛应用，所以，继电保护适应性也被相关部门重视。

当前，结合数字化变电站之中，继电保护装置的具体运行状况，本文首先对继电保护装置具体特点进行分析，然后对其适应性进行了阐述。

关键词：数字化变电站；继电保护；适应性当前，我国正在构建智能电网，数字化变电站就是其中的重要构成，对变电站运行与管理的自动化造成了极大的影响，经济价值和技术价值巨大。

继电保护技术主要得力于电子式互感器和网络通信。

下面我们对继电保护的具体适应性进行分析。

一、装置特点分析1.在数字化变电站中，继电保护装置和传统装置有很大的区别。

对于数字化变电站中的继电保护装置来说，其微处理器的构成主要是数字电路，其中还包含着许多能够进行选择的接口，其功能比较丰富[1]。

这一装置在对数据进行采集的时候利用的是电子式互感器，传统装置主要是由数据单元对模拟量进行采集。

2.这一装置中的接口实现。

这一装置主要利用的是电子式互感器对变电站中的信息进行收集，同时对其进行处理。

在处理之后，利用内部光纤对数字信号进行传输，到达低压端之后，利用合并单元进行转化，将格式正确的数据输出。

传统装置中采用的模式是模拟量输入，而这一装置中利用的是合并单元之中的光纤进行传输，使模数转换的相关工作减少。

二、适应性分析1.和各种电子式互感器之间进行配合使用时的各种问题。

依据功能方式对电子式互感器进行分类，主要有无源式以及有源式两种，依据原理进行分类主要有光学原理以及Rogowski线圈原理等。

不同厂家结合各种原理和生产工艺对其进行生产，使得量程以及延时处理等方面都有较大差异。

第一，测量延时存在差别。

为了防止因为测量延时对装置造成影响，在变电站进行应用以前必须要对测量延时进行测量，如果延时存在差异，就要设定好延时补偿。

第二，量程存在差别。

如果测量值不再互感器输出量程允许值以内，波形就有可能出现畸形。

浅析智能变电站继电保护及自动化智能变电站是利用先进的信息技术和智能控制技术，实现变电站设备之间的通讯、监测和控制，从而提高电网运行的安全性和稳定性的一种变电站。

而继电保护和自动化则是智能变电站的核心组成部分，它们可以帮助电力系统及时、准确地发现故障和隐患，并自动进行保护操作和调整，从而保障电网的安全运行。

本文将就智能变电站继电保护和自动化进行深入浅析。

一、智能变电站继电保护1.传统继电保护存在的问题传统的继电保护设备通常是单一功能的设备，只能完成特定的保护任务，难以满足复杂电网的保护需求。

而且，传统的继电保护设备之间往往缺乏有效的通讯和协调，导致保护动作不够灵活和迅速。

由于传统设备的局限性，很难对电网故障进行准确诊断和定位，容易导致误动作或漏保护的情况发生。

2.智能变电站继电保护的特点智能变电站继电保护采用了先进的数字化保护装置，具有多种保护功能和灵活的配置和扩展能力。

采用了现代通讯技术，可以实现保护设备之间的信息互通和协调，提高了保护的可靠性和灵活性。

而且，智能变电站继电保护设备还具有智能化分析和判断故障的能力，可以准确地定位故障点和类型，大大提高了电网的安全性和可靠性。

3.智能变电站继电保护的应用智能变电站继电保护已经在国内外的许多变电站得到了广泛的应用。

对于复杂的输电线路，智能继电保护可以根据线路的负荷变化和故障情况自动调整保护参数，提高了线路的安全运行水平。

对于变压器和发电机等重要设备，智能继电保护可以实现对设备的全面监测和保护，避免了设备因故障而受到严重损坏。

二、智能变电站自动化1.传统自动化系统存在的问题传统的变电站自动化系统往往是单一功能的，无法灵活地适应电网的动态变化。

传统系统的智能化程度比较低，不能实现对电网设备和系统的智能化控制和调度。

由于传统系统缺乏系统集成和信息互通，无法实现对电网全面的监控和管理功能。

2.智能变电站自动化的特点智能变电站自动化是基于现代信息技术和控制技术的，具有智能化、网络化和集成化的特点。

数字化变电站继电保护适应性探讨电力发展与人民生活息息相关，随着社会经济的发展和科学技术的进步，人们的生活水平逐渐提高，对电网质量也有了更高的要求。

电力行业正进行着数字化改革，使变电站的继电保护更加数字化，使数字化变电站的运行过程和运行环境更加有保障。

提高数字化变电站继电保护能力的水平和进行继电保护适应性的改革已经成为了电力部门的重中之重，如果完成此目标，我国的电力行业又将向前迈进一大步。

标签：数字化;继电保护;变电站1 数字化变电站继电保护中存在的问题数字化变电站是将变电站的模拟信息数据通过解码转换，翻译为数字信息以进行处理。

数字化变电站可以大大提高信息处理的效率，节省更多时间，可以很快查找到需要的信息。

现有变电站的信息非常不好储存，尤其是历史年代比较久远的信息，丢失或破损等情况经常发生，而数字化变电站能够有效防止数字信息丢失或者破损。

如果将变电站的资源进行共享，并及时整理更新，实现变电站的智能化管理，那么数字化变电站就能拥有自动化的特点，接线比较便捷。

查找信息不再费时费力，只需通过数字化提供部分信息，就能查找到信息全貌，这样不仅节省人力资源，更节省了查找信息的人力时间与精力。

如果数字化变电站改革能够成功，能够达到的电磁兼容性会更高，变电站会具有更高、更准确的计算测量功能，更安全、更可靠的网络平台，妥善利用可以为变电站带来巨大的经济利益。

对继电保护先一步研究，是数字化变电站变革中极为重要的一环。

数字化变电站的优点有很多，使用过程中通过改善传统的继电保护装置，使部分显著弊端得到改善。

但传统的继电保护装置在实际检测过程中，其动态范围比较狭小，其问题的范围也比较小，对于数据故障的检测精度不够准确，对于数字测量的频率映射度比较小，这些问题使得数字化变电站在运行过程中的稳定性和安全性得不到有效保證。

这使得电力系统在正常工作的过程中存在一些弊端，需要不断加强对数字变电站适应性的继电保护工作。

2 数字化变电站继电保护适应性分析2.1 数字化特征明显变电站的继电保护在进行适应性分析的过程中，其数字化的特征比较明显。

数字化变电站的继电保护适应性分析根据国家电网仿真中心动态模拟实验室对数字化变电站二次设备系统级、网络化动态模拟实验的分析研究成果表明，对数字化变电站过程层的组网方案、继电保护装置的动作快速性问题、电子式互感器采样同步方案、变电站间电流差动保护的数据同步问题作为研究基础，以此来找出解决问题的方法，然后对数字化变电站系统级网络测试的动模式实验方案进行了改革。

标签：数字化变电站；过程层通信网络；电子式互感器；继电保护；动态模拟1 继电保护对电子式互感器及通信网络适应性研究分析目前来看电子互感器根据其工作原理分为两种主要形式，即有源式和无源式，这成为了数字化变电站工程中应用形式的主要方法体现，根据电子式互感器的工作原理可以将其划分为基于Rogowski线圈原理和基于光学原理。

另外对电子式互感器工作中数据采集传感器的准确性和实时性的判断，虽然IEC/60044-8标准中有一定的规定，但是不同厂家之间的原理制造工艺技术上会有所不同，这就使不同厂家之间制造的电子式互感器在处理延时和量程指标方面，有很多的不同。

1.1 测量延时不同的分析如图1所示，表明了录波器在一个时间内记录的2个厂家电子式电流互感器测量的电流相量，经过一定的计算之后，保护接受的2个电流互感器测量结果延时之间差了0.5ms。

但是要想达到减少和预防这类误差对继电保护带来的严重损害的目的，就要求在进行工程应用之前对电子式互感器的测量延时，要采取一定的措施，检测其是否合格，另外还可根据其延时差异，增添设定的延时补偿系统在其保护装置中，这样可使其对不同的互感器之间的固有延时差异，能够进行一定的补偿工作来满足继电保护工作的需求。

1.2 量程之间差异的分析电子式互感器测量输出的范围有一定标准，如果测量值大于这个范围，则会造成其互感器+输出量程的上下限值出现不同程度变动，如图2所示，电流波形会呈现出“平顶”的情况。

这时与之相对应的配合应用和不同厂家生产的电子式互感器，如果在测量范围上有不同情况出现，就会使其测量值比互感器量程要大，从而造成同一测量值输出的测量结果不一致，还会出现严重的差异化结果，能够不同程度的影响到保护装置的功能，更严重的会给电流差动保护带来不准确的动作。

数字化变电站继电保护适应性分析发表时间：2016-04-14T16:50:57.867Z 来源：《电力设备》2016年1期供稿作者：田吉青靳庆路[导读] 国网山东省电力公司蓬莱市供电公司 265600）采用合并单元格插值的方式进行计算，对同步处理可采取采样数据的计算方式，保护装置则可采用插值计算。

田吉青靳庆路（国网山东省电力公司蓬莱市供电公司 265600）摘要：随着科学技术的不断发生，电力系统迎来了更新换代的时代，在此过程中，数字化变电站继电保护装置得到了广泛应用，有效提升了变电站供电运行能力与供电稳定性。

本文简要论述了数字化变电站与继电保护装置的基本特点，并在数字化变电站基础上对继电保护的适应性问题进行了分析，以期能促进我国变电站继电保护技术的发展。

关键词：数字化变电站；继电保护；适应性；研究前言我国电力行业近几年来进步迅速，智能化电网建设规模不断扩大，数字化变电站作为电网建设中的重要部分也取得了长足发展，而继电保护作为变电站的运行基础，对整个电网系统的安全性意义重大，其保护适应性能提升我国电力系统现代化管理水平，目前已受到电力部门的广泛重视，对继电保护适应性进行研究有重要的现实意义。

一、数字化变电站概述数字化变电站是指利用数字化信号代替传统的模拟电信号，对变电信息进行处理的新型变电系统，主要组成内容包括智能化一次设备（智能化开关、电子互感器等）和可供网络通讯的二次设备分层（过程层、间隔层、站控呈），建立依据为IEC61850标准，属于一种能有效实现变电站智能化电气设备之间信息共享和交互操作的现代化电力设施。

因数字化信号自身优势，数字化变电站可利用其实现变电信息和实时监控和传输，且对数据信息进行测量时具有较高的精准度，能为变电站运行管理和检修工作提供安全可靠的信息，提升变电站运行的经济效益。

二、继电保护装置的主要特征和优势（一）功能完善与传统继电保护装置相比，数字化继电保护装置的优势主要体现在硬件功能完善方面。

简析数字化变电站继电保护适应性王峰摘要：数字化变电站是由智能化一次设备（如：电子式互感器、智能化开关等）和网络化二次设备构建。

建立在统一标准体系和通信规范基础上的模拟信息量到数字信息量的转变以及通信实现，使变电站内智能电气设备间信息共享和互操作成为现实。

信息共享和互操作促进了自动化的运行管理,但采样与保护的分开也给继电保护的适应性带来了新的问题。

关键词：数字化变电站；继电保护；适应性当前，我国社会经济快速发展，人们的生活水平也逐渐提高，电力系统实现了良好的发展。

数字化变电站的大量建设也促使数字式继电保护装置得到了广泛的使用，这也使得数字化继电保护装置的一些问题越来越受到人们的关注和重视。

当前，在数字式继电保护装置在应用中还存在着安全性不高、测量不准确等现象，使得数字化变电站继电保护的适应性不强，因此需要对数字化变电站继电保护的适应性进行科学的分析。

一、数字化变电站的发展背景以及优势1.1数字化变电站的发展背景自20世纪50年代起，一些国家便开始对数字化变电站进行研究，直到20世纪末，在以太网基础上通过IEC61850-8-1用以连接ABB、ALSTOM和SIEMENS的设备后才得以实现。

我国国产的数字化变电站主设备主要由智能化互感器、开关等其他一次设备和具备过程层通信接口的二次设备构成。

智能化互感器用来输出数字信号，其涵盖的电压范围为10～500kV，其中有些产品已与世界先进水平相当。

而我国在智能开关设备等其他智能一次设备的研发发面还有很大欠缺，为此，我国采取了在一次设备端子箱安装智能终端的方法，用来收集设备状态信号和控制操作设备，通过光纤通信实现与二次设备间的信息交换。

1.2数字化变电站的优势数字化变电站是通过网络计算机技术等将变电站所需要处理的模拟信息量转化为数字化的信息量，并且基于一定的平台进行信息资源的共享。

数字化变电站在一定程度上可以将电子式互感器和智能化开关等一次设备以及过程层、间隔层、站控层等相关二次设备构建在一套较为标准和统一的通信基础之上，进而实现变电站系统分层的分布化、结构的紧凑化、数据和应用采集的数字化。
