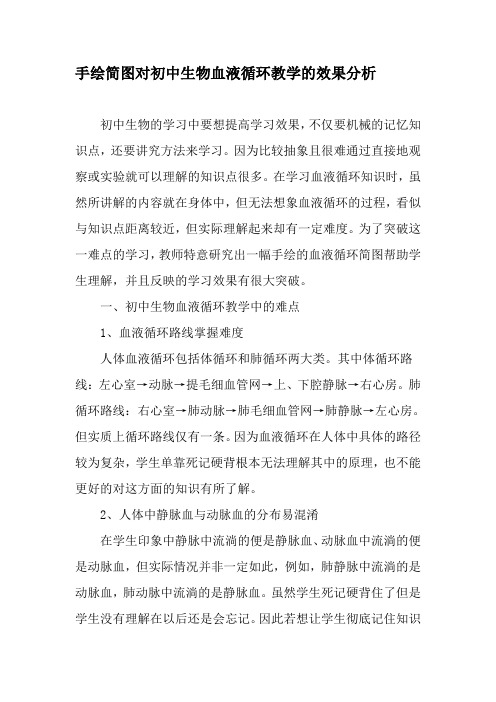

手绘简图对初中生物血液循环教学的效果分析初中生物的学习中要想提高学习效果，不仅要机械的记忆知识点，还要讲究方法来学习。

因为比较抽象且很难通过直接地观察或实验就可以理解的知识点很多。

在学习血液循环知识时，虽然所讲解的内容就在身体中，但无法想象血液循环的过程，看似与知识点距离较近，但实际理解起来却有一定难度。

为了突破这一难点的学习，教师特意研究出一幅手绘的血液循环简图帮助学生理解，并且反映的学习效果有很大突破。

一、初中生物血液循环教学中的难点1、血液循环路线掌握难度人体血液循环包括体循环和肺循环两大类。

其中体循环路线：左心室→动脉→提毛细血管网→上、下腔静脉→右心房。

肺循环路线：右心室→肺动脉→肺毛细血管网→肺静脉→左心房。

但实质上循环路线仅有一条。

因为血液循环在人体中具体的路径较为复杂，学生单靠死记硬背根本无法理解其中的原理，也不能更好的对这方面的知识有所了解。

2、人体中静脉血与动脉血的分布易混淆在学生印象中静脉中流淌的便是静脉血、动脉血中流淌的便是动脉血，但实际情况并非一定如此，例如，肺静脉中流淌的是动脉血，肺动脉中流淌的是静脉血。

虽然学生死记硬背住了但是学生没有理解在以后还是会忘记。

因此若想让学生彻底记住知识点，只有让学生充分的理解掌握血液循环路径。

3、心脏四个腔与各血管相连情况不易理解心脏四个腔与各个血管之间的相连记忆有一定难度，在记忆的过程中极易混淆。

例如右心室与肺动脉相连、右心房与上下腔静脉相连、左心房与肺静脉相连等等。

二、人体血液循环的手绘简图画法介绍1、人体血液循环的简图人体血液循环简图见图一，从图一中可以看出血液循环路径，为了便于学生记忆，教师可将简图的绘画方法教给学生，让学生在描绘简图的过程便理解血液循环路径。

简图教学的具体步骤见图二。

图一：人体血液循环简图第一步――第二步――第三步――第四步图二：人体血液循环简图绘图步骤教师在指导学生学习手绘简图时，告知学生在绘画的过程中要严格按照步骤进行绘画，不要一笔完成。

【心超笔记】（19）超声心功能测定之左室舒张功能笔记伴你，医路成长点击上方蓝字关注好意心超平台导读左室舒张功能是指左室心肌舒张和纳血的能力。

这个看似简单的过程，其实却复杂多变，影响因素众多。

左室只有正常舒张，才能得到正常充盈，以维持正常的泵功能。

因此，正确评价左室舒张功能，对临床诊疗和预后具有非常重要的意义。

编辑：爱心如歌来源：好意心超平台心肌的松弛性和顺应性是决定左室血液充盈的两个主要因素，二者与舒张期左室压力和容积密切相关。

松弛性为舒张期单位时间心腔内压力的变化（dp/dt），而顺应性为舒张期单位容积的变化引起的压力变化（dp/dv）。

松弛性发生于收缩末期至舒张中期，是主动耗能的过程，而顺应性发生于舒张中晚期，是被动的过程。

左室舒张功能是指左室心肌扩张和纳血的能力。

舒张功能正常时，左室适当充盈而无左室舒张压异常升高，此时能产生满足机体需要的心输出量；反之，舒张功能不全时，则心输出量减低。

大部分心衰患者左室舒张功能的异常要早于收缩功能的异常，舒张功能衰竭约占心力衰竭患者的40%，其症状和预后亦主要取决于舒张功能障碍的程度。

因此，正确评价舒张功能是否受损及严重程度对于临床诊疗和预后至关重要（图19-1）。

图19-1：从心室舒张到心房收缩再到心室收缩的过程心导管技术是临床评价左室舒张功能的金标准，但因其有创，临床应用受到限制。

随着超声医学技术的不断发展，超声心动图已经成为无创评价左室舒张功能的最佳选择。

一左室舒张功能的超声评价方法1. 二尖瓣口舒张期血流频谱（图19-2，图19-3）图19-2：二尖瓣口舒张期血流频谱左室等容舒张时间（IVRT）：67±8msE/A：>1E峰：86±16cm/sE峰减速时间（EDT）：166±4ms图19-3：二尖瓣口血流频谱测量等容舒张时间。

取心尖左心长轴切面，将PW取样容积置于二尖瓣口红色血流与左室流出道蓝色血流之间，测量左室流出道收缩期频谱终点至二尖瓣口E峰起点之间的间期。

1.血液从左心房开始，经过什么部位最后回到左心房？血液循环分为体循环和肺循环肺循环:右心室--肺动脉—-肺中的毛细管网——肺静脉-—左心房体循环：左心室——主动脉--身体各处的毛细管网--—上下腔静脉—-右心房血液循环路线:左心室→(此时为动脉血）→主动脉→各级动脉→毛细血管（物质交换)→（物质交换后变成静脉血）→各级静脉→上下腔静脉→右心房→右心室→肺动脉→肺部毛细血管（物质交换)→(物质交换后变成动脉血）→肺静脉→左心房→最后回到左心室,开始新一轮循环2。

心室收缩期包括哪两个时期?等容收缩期以及快速、减慢射血期。

(1)等容收缩期心室开始收缩，室内压尚低于主动脉压，半月辨仍处于关闭状态，心室成为一个封闭腔。

虽然心室收缩，但心室容积没有改变，故称等容收缩期,约0.05s 左右。

（2)射血期等容收缩期间室内压升高超过主动脉压时，半月瓣被冲开，等容收缩期结束，进入射血期。

射血期最初1／3左右时间内，由心室射入主动脉的血量很大（约占每搏输出量的2／3）,流速亦很快,心室容积明显缩小，室内压继续上升达峰值，这段时期为快速射血期，历时0。

1s。

随后，心室内压开始下降，射血速度逐渐减慢,称为减慢射血期，此时心室内压虽已略低于主动脉压，但因血液具有较大动能，依其惯性逆着压力梯度继续流入主动脉，心室容积继续缩小。

此期为0。

15s。

3。

心室舒张期包括哪两个时期？包括等容舒张期和快速、减慢充盈期.（1)等容舒张期心室肌开始舒张后，室内压下降，主动脉内血液向心室方向返流，推动半月瓣关闭；此时室内压仍高于房内压，房室瓣依然处于关闭状态，心室又成为封闭腔.心室肌舒张，室内压急速大幅度下降，但容积并未改变.自半月瓣关闭直到室内压下降低于房内压,房室瓣开启时为止，这段时期称为等容舒张期，历时约0.06—0.08s(2)充盈相当心室压降到低于房内压时,房室瓣开启,心室充盈开始，血液顺着房—室压力梯度快速流人心室，称此期间为快速充盈期，历时约0。
