第五章简单电子制作第一节微波自动节电开关微波自动开关是根据微波的多普勒效应来进行控制的，它能够监测物体移动，并把移动转换为电信号从而控制灯泡的亮灭或电器的启闭。
一、工作原理如下：天线、T1、C5等组成微波振荡电路，由天线向空间辐射，在其周围产生一个半径约10m 的微波场如有人或物体在微波场内移动，将引起微波的频移，在电路中体现为天线端电压的变化，C4将这一变化耦合到运放AD进行放大，运放AD的输出经C2在R6上形成电压，该电压的高低与物体的距离和移动的速度有关通常在0-3V之间；运放 AA 接成比较器，参考电压在12V时为0.4V，当R6上的电压高于0.4V时，AA输出高电平经过比较器AC比较输出低电平，D4导通、C3瞬间充电使比较器AB 6脚电压低于5脚，比较器输出高电平，如果此后微波场内不再有物体移动，C3上的电压经R9缓慢放电形成延时，当6脚电位高于5脚延时结束，AB输出低电平等待下次触发。
T2、R15、C6的加入可以在电路延时结束后的一段时间内（约5秒）使AC 9脚保持低电平，从而使电路可靠反转关断。
如果用做照明控制可与“电路A”组合，“电路A”将市电转为6V的直流电源供探头使用，双向可控硅做为开关元件控制灯泡的亮灭，达到人到灯亮，人离灯灭的节能效果。
如果将微波探头与“电路B”组合就构成简单的微波防盗报警器，只要有人在监测范围内移动将触发报警，高响度喇叭发出强力警报，吓跑歹徒。
二、元件选择：T1使用超高频管9018，f 大于700MHz。
天线用直径1.5mm的漆包线外面套上绝缘套管，并弯成直径90mm的圆环。
四个运放选用一块 LM324即可。
“电路A”中C6要选耐压大于400V的无极性电容，双向可控硅用电流1A的97A6。
三端稳压用78L06，其它元件无特殊要求。
第二节声光控节能开关的制作本文介绍的节能开关，采用数字集成电路及一些外围元件，综合了声、光和延时控制，工作性能稳定，特别是延长了灯泡的使用寿命。

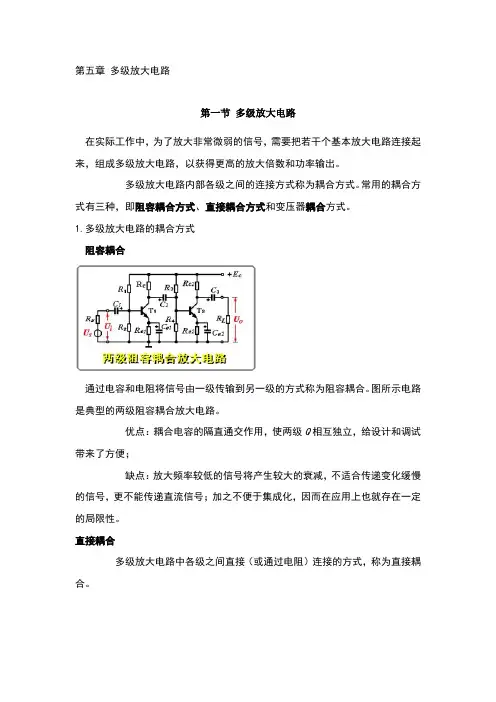

第五章多级放大电路第一节多级放大电路在实际工作中，为了放大非常微弱的信号，需要把若干个基本放大电路连接起来，组成多级放大电路，以获得更高的放大倍数和功率输出。
多级放大电路内部各级之间的连接方式称为耦合方式。
常用的耦合方式有三种，即阻容耦合方式、直接耦合方式和变压器耦合方式。
1.多级放大电路的耦合方式阻容耦合通过电容和电阻将信号由一级传输到另一级的方式称为阻容耦合。
图所示电路是典型的两级阻容耦合放大电路。
优点：耦合电容的隔直通交作用，使两级Q相互独立，给设计和调试带来了方便；缺点：放大频率较低的信号将产生较大的衰减，不适合传递变化缓慢的信号，更不能传递直流信号；加之不便于集成化，因而在应用上也就存在一定的局限性。
直接耦合多级放大电路中各级之间直接（或通过电阻）连接的方式，称为直接耦合。
直接耦合放大电路具有结构简单、便于集成化、能够放大变化十分缓慢的信号、信号传输效率高等优点，在集成电路中获得了广泛的应用。
直接耦合放大电路存在的最突出的问题是零点漂移问题。
所谓零点漂移是指把一个直接耦合放大电路的输入端短路时，即输入信号为零时，由于种种原因引起输出电压发生漂移（波动）。
变压器耦合变压器耦合放大电路如图所示。
这种耦合电路的特点是：级间无直流通路，各级Q独立；变压器具有阻抗变换作用，可获最佳负载；变压器造价高、体积大、不能集成，其应用受到限制。
级间耦合的优、缺点及应用比较耦合方式优点缺点应用直接耦合·可放大直流及缓慢变化的信号，低频响应好。
·便于集成·各级Q不独立，使设计、计算、调试不便。
·有严重的零点漂移问题。
直流或交流放大，分立或集成电路2.直接耦合放大电路的特殊问题——零点漂移零点漂移所谓零点漂移是指当把一个直接耦合放大电路的输入端短路时，即输入信号为零时，由于种种原因引起输出电压发生漂移（波动）。
产生零点漂移的原因很多。
如晶体管的参数随温度的年华、电源、电压的波动等，其中，温度的影响是最重要的。
