发光材料的制备方法及制备的发光材料的制作流程

LED芯片制造的工艺流程1. 衬底制备：首先选取合适材料的衬底，常用的有蓝宝石、氮化镓等，然后对衬底进行化学处理和机械抛光，使其表面平整。

2. 外延生长：在衬底上进行外延生长，将不同掺杂的化合物半导体材料沉积在衬底表面上，以形成发光材料的结构。

3. 掩蔽光刻：对外延层进行掩蔽光刻工艺，形成LED芯片的图形结构，用于定义LED的器件尺寸和形状。

4. 腐蚀和清洗：利用化学腐蚀技术去除不需要的材料，然后进行清洗和去除残留的化学物质。

5. 金属化：在LED芯片上涂覆金属层，用于连接电极和引出电信号。

6. 制作外部结构：通过蚀刻、抛光等工艺制作LED芯片的外部结构，以增强其光输出效率和耐久性。

7. 包装封装：将LED芯片粘合在导热底座上，并进行封装，以保护LED芯片免受环境影响，同时方便其与外部电路连接。

以上是一般LED芯片制造的工艺流程，具体工艺会因制造厂商和产品类型而有所不同。

整个制造过程需要高精度的设备和严格的工艺控制，以确保LED芯片质量稳定和性能可靠。

LED（Light Emitting Diode）是一种半导体器件，其制造工艺复杂，但却是一种高效、节能的照明产品。

在LED芯片制造的工艺流程中，每一个步骤都需要精密的设备和严格的控制，以确保LED的质量和性能。

下面将继续探讨LED芯片制造的工艺流程以及相关内容。

8. 灯珠封装和分选：LED芯片制造的一个重要步骤是灯珠的封装和分选。

在这个步骤中，LED芯片会被粘合到LED灯珠的金属基座上，并且进行封装。

封装处理能够提高LED的光电转换效率和光学性能，并加强其抗腐蚀、抗湿度、抗压力和保护等功能。

封装也会影响到LED灯珠的光学特性，如散射角度和光衰减等。

在封装完成后，LED灯珠还需要进行分选，按照光电参数和颜色参数进行分类，以保证生产出来的LED灯珠能保持一致的性能和颜色。

9. 测试与筛选：LED芯片的测试是制造过程中至关重要的一步。

LED芯片需要经过电性能测试、光电特性测试、色彩性能测试等多项测试，以保证其质量和稳定性。

第1篇一、实验目的1. 掌握荧光材料的制备方法；2. 研究荧光材料的性质；3. 分析影响荧光材料性能的因素。

二、实验原理荧光材料是一种在特定条件下能够吸收光能并发射出可见光的物质。

本实验采用水热法制备荧光材料，通过调控反应条件，合成具有特定荧光性能的材料。

三、实验材料与仪器1. 实验材料：- 某有机金属盐（如四溴四苯基乙烯）- 某无机盐（如5嘧啶硼酸）- 碳酸钾- 硝酸银- 催化剂（如四(三苯基膦)钯）2. 实验仪器：- 水热反应釜- 真空泵- 紫外-可见分光光度计- 荧光光谱仪- 电子天平- 移液器- 烧杯- 玻璃棒四、实验步骤1. 水热法制备荧光材料1.1 称取一定量的有机金属盐和无机盐，溶解于去离子水中；1.2 将溶液转移至水热反应釜中，加入碳酸钾；1.3 将反应釜密封，抽真空至一定压力；1.4 将反应釜置于一定温度下反应一段时间；1.5 反应结束后，取出产物，用去离子水洗涤，干燥。

2. 性能测试2.1 紫外-可见分光光度计测试：测试产物的吸收光谱；2.2 荧光光谱仪测试：测试产物的荧光光谱；2.3 分析产物的荧光性能，如荧光强度、发射波长等。

3. 分析影响荧光材料性能的因素3.1 通过改变有机金属盐和无机盐的种类、比例，以及反应温度、时间等条件，研究其对荧光材料性能的影响；3.2 对比不同制备方法对荧光材料性能的影响。

五、实验结果与分析1. 实验结果1.1 通过水热法制备的荧光材料，在紫外-可见分光光度计测试中，显示出特定的吸收峰；1.2 在荧光光谱仪测试中，荧光材料显示出明显的发射峰，发射波长与吸收峰相对应；1.3 通过改变反应条件，发现荧光材料的荧光强度、发射波长等性能有所变化。

2. 分析2.1 实验结果表明，水热法制备的荧光材料具有特定的吸收和发射性能；2.2 通过改变反应条件，可以调控荧光材料的性能，如荧光强度、发射波长等；2.3 本实验制备的荧光材料具有潜在的应用价值，如传感、显示等领域。

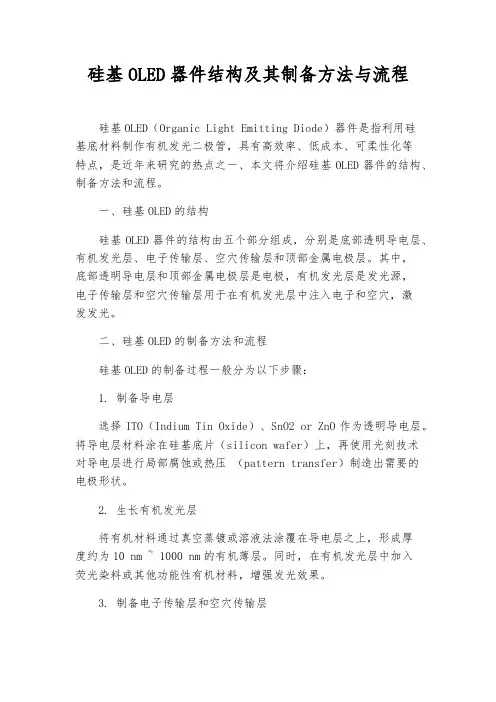

硅基OLED器件结构及其制备方法与流程硅基OLED（Organic Light Emitting Diode）器件是指利用硅基底材料制作有机发光二极管，具有高效率、低成本、可柔性化等特点，是近年来研究的热点之一、本文将介绍硅基OLED器件的结构、制备方法和流程。

一、硅基OLED的结构硅基OLED器件的结构由五个部分组成，分别是底部透明导电层、有机发光层、电子传输层、空穴传输层和顶部金属电极层。

其中，底部透明导电层和顶部金属电极层是电极，有机发光层是发光源，电子传输层和空穴传输层用于在有机发光层中注入电子和空穴，激发发光。

二、硅基OLED的制备方法和流程硅基OLED的制备过程一般分为以下步骤：1. 制备导电层选择ITO（Indium Tin Oxide）、SnO2 or ZnO作为透明导电层。

将导电层材料涂在硅基底片（silicon wafer）上，再使用光刻技术对导电层进行局部腐蚀或热压（pattern transfer）制造出需要的电极形状。

2. 生长有机发光层将有机材料通过真空蒸镀或溶液法涂覆在导电层之上，形成厚度约为10 nm ~ 1000 nm的有机薄层。

同时，在有机发光层中加入荧光染料或其他功能性有机材料，增强发光效果。

3. 制备电子传输层和空穴传输层电子传输层（ETL）和空穴传输层（HTL）是用来将电子和空穴注入有机发光层的层，它们的制备需要高度精确的条件和技术。

具体方法包括：真空蒸镀、有机物溶液法和有机小分子真空淬火（organic molecular beam deposition，OMBD）等。

4. 生长顶部金属电极层将金属材料通过真空蒸镀或其他化学方法涂覆在电子传输层之上，形成厚度约为100 nm的顶部电极。

有时还需要在顶部电极上加上透明保护层，以防止金属电极受到环境的影响。

5. 封装在硅基OLED器件制备完毕后，需要进行封装保护以防止OLED 材料受到空气中的氧气、水蒸气等影响而失去发光效果。

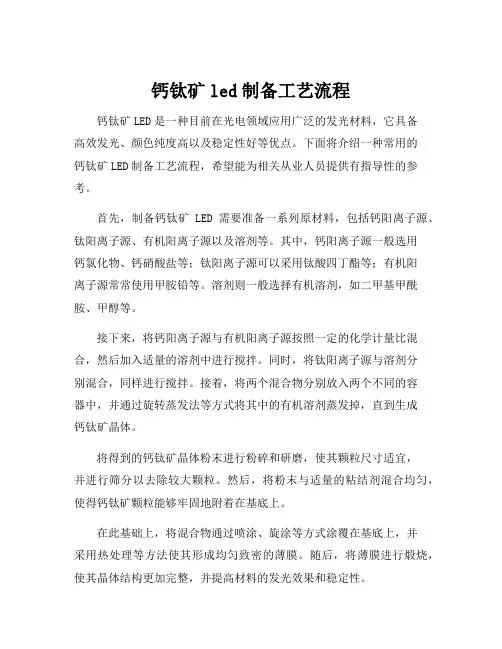

钙钛矿led制备工艺流程钙钛矿LED是一种目前在光电领域应用广泛的发光材料，它具备高效发光、颜色纯度高以及稳定性好等优点。

下面将介绍一种常用的钙钛矿LED制备工艺流程，希望能为相关从业人员提供有指导性的参考。

首先，制备钙钛矿LED需要准备一系列原材料，包括钙阳离子源、钛阳离子源、有机阳离子源以及溶剂等。

其中，钙阳离子源一般选用钙氯化物、钙硝酸盐等；钛阳离子源可以采用钛酸四丁酯等；有机阳离子源常常使用甲胺铅等。

溶剂则一般选择有机溶剂，如二甲基甲酰胺、甲醇等。

接下来，将钙阳离子源与有机阳离子源按照一定的化学计量比混合，然后加入适量的溶剂中进行搅拌。

同时，将钛阳离子源与溶剂分别混合，同样进行搅拌。

接着，将两个混合物分别放入两个不同的容器中，并通过旋转蒸发法等方式将其中的有机溶剂蒸发掉，直到生成钙钛矿晶体。

将得到的钙钛矿晶体粉末进行粉碎和研磨，使其颗粒尺寸适宜，并进行筛分以去除较大颗粒。

然后，将粉末与适量的粘结剂混合均匀，使得钙钛矿颗粒能够牢固地附着在基底上。

在此基础上，将混合物通过喷涂、旋涂等方式涂覆在基底上，并采用热处理等方法使其形成均匀致密的薄膜。

随后，将薄膜进行煅烧，使其晶体结构更加完整，并提高材料的发光效果和稳定性。

在制备完成后，将基底上的钙钛矿薄膜与电极进行连接，形成LED 器件。

接下来，通过控制电流和电压等参数，使得钙钛矿LED能够正常工作，并发出所需要的发光。

最后，对制备好的钙钛矿LED进行性能测试，包括发光强度、光谱特性、发光稳定性等方面的测量，以确保其质量和性能满足要求。

综上所述，钙钛矿LED制备工艺流程包括原材料准备、混合与溶剂蒸发、晶体粉末处理、涂覆与煅烧、器件组装以及性能测试等环节。

通过遵循这一流程，可以制备出生动、高效、稳定的钙钛矿LED器件，并为相关研究和应用提供重要的指导意义。

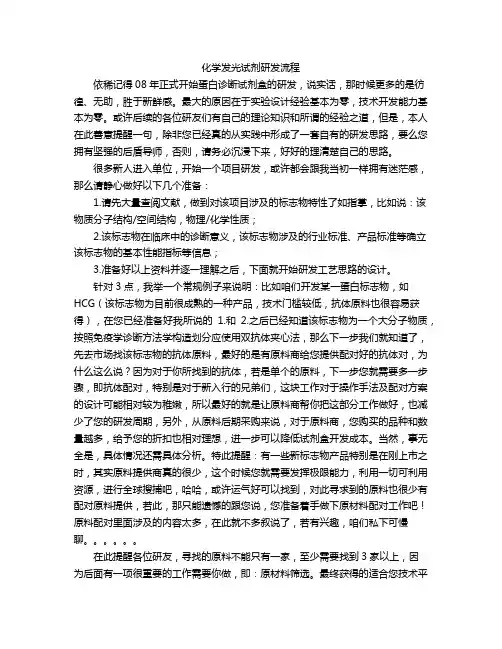

化学发光试剂研发流程依稀记得08年正式开始蛋白诊断试剂盒的研发，说实话，那时候更多的是彷徨、无助，胜于新鲜感。

最大的原因在于实验设计经验基本为零，技术开发能力基本为零。

或许后续的各位研友们有自己的理论知识和所谓的经验之道，但是，本人在此善意提醒一句，除非您已经真的从实践中形成了一套自有的研发思路，要么您拥有坚强的后盾导师，否则，请务必沉浸下来，好好的理清楚自己的思路。

很多新人进入单位，开始一个项目研发，或许都会跟我当初一样拥有迷茫感，那么请静心做好以下几个准备：1.请先大量查阅文献，做到对该项目涉及的标志物特性了如指掌，比如说：该物质分子结构/空间结构，物理/化学性质；2.该标志物在临床中的诊断意义，该标志物涉及的行业标准、产品标准等确立该标志物的基本性能指标等信息；3.准备好以上资料并逐一理解之后，下面就开始研发工艺思路的设计。

针对3点，我举一个常规例子来说明：比如咱们开发某一蛋白标志物，如HCG（该标志物为目前很成熟的一种产品，技术门槛较低，抗体原料也很容易获得），在您已经准备好我所说的1.和2.之后已经知道该标志物为一个大分子物质，按照免疫学诊断方法学构造划分应使用双抗体夹心法，那么下一步我们就知道了，先去市场找该标志物的抗体原料，最好的是有原料商给您提供配对好的抗体对，为什么这么说？因为对于你所找到的抗体，若是单个的原料，下一步您就需要多一步骤，即抗体配对，特别是对于新入行的兄弟们，这块工作对于操作手法及配对方案的设计可能相对较为稚嫩，所以最好的就是让原料商帮你把这部分工作做好，也减少了您的研发周期，另外，从原料后期采购来说，对于原料商，您购买的品种和数量越多，给予您的折扣也相对理想，进一步可以降低试剂盒开发成本。

当然，事无全是，具体情况还需具体分析。

特此提醒：有一些新标志物产品特别是在刚上市之时，其实原料提供商真的很少，这个时候您就需要发挥极限能力，利用一切可利用资源，进行全球搜捕吧，哈哈，或许运气好可以找到，对此寻求到的原料也很少有配对原料提供，若此，那只能遗憾的跟您说，您准备着手做下原材料配对工作吧！原料配对里面涉及的内容太多，在此就不多叙说了，若有兴趣，咱们私下可慢聊。

《白光LED用红色荧光粉的制备及发光性能研究》篇一一、引言随着科技的不断发展，白光LED作为现代照明的重要来源，已成为我们日常生活和商业用途的主要照明设备。

而在白光LED 的制作中，红色荧光粉是关键的组成部分，它的制备及发光性能直接影响着LED的照明效果和性能。

本文旨在探讨白光LED用红色荧光粉的制备方法，并对其发光性能进行深入研究。

二、红色荧光粉的制备红色荧光粉的制备方法多种多样，主要包括高温固相法、溶胶凝胶法、沉淀法等。

本实验主要采用高温固相法进行制备。

1. 材料准备实验所需的主要材料包括稀土氧化物（如氧化钇、氧化铕等）、硅酸盐等。

这些材料需经过精细研磨，以达到所需的粒度。

2. 制备过程将研磨后的材料按照一定比例混合，放入高温炉中，在还原气氛下进行高温烧结。

烧结完成后，进行冷却和研磨，得到红色荧光粉。

三、发光性能研究红色荧光粉的发光性能主要取决于其激发光谱、发射光谱、色坐标、量子效率等参数。

本部分将对这些参数进行详细研究。

1. 激发光谱和发射光谱通过光谱仪对红色荧光粉进行激发和发射测试，得到其激发光谱和发射光谱。

激发光谱反映了荧光粉对不同波长光的响应情况，而发射光谱则反映了荧光粉发出光的波长和强度。

2. 色坐标和量子效率色坐标是描述颜色的一种方法，它反映了荧光粉发出的光的颜色。

量子效率则反映了荧光粉的光转换效率，即吸收的光能转化为发出光能的效率。

通过测量色坐标和量子效率，可以评估红色荧光粉的性能。

四、结果与讨论1. 结果通过实验，我们得到了红色荧光粉的激发光谱、发射光谱、色坐标和量子效率等数据。

数据显示，我们制备的红色荧光粉具有较好的发光性能，其色坐标接近标准红光色坐标，量子效率也较高。

2. 讨论我们对实验结果进行了详细分析，发现红色荧光粉的发光性能受制备过程中温度、气氛、原料比例等因素的影响。

通过优化这些因素，我们可以进一步提高红色荧光粉的发光性能。

此外，我们还发现，通过调整荧光粉的成分和结构，可以改变其发光颜色和亮度，为白光LED的调色提供了更多的可能性。

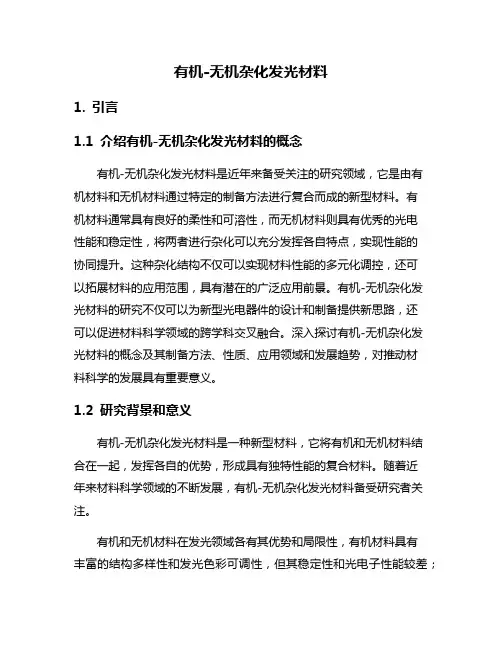

有机-无机杂化发光材料1. 引言1.1 介绍有机-无机杂化发光材料的概念有机-无机杂化发光材料是近年来备受关注的研究领域，它是由有机材料和无机材料通过特定的制备方法进行复合而成的新型材料。

有机材料通常具有良好的柔性和可溶性，而无机材料则具有优秀的光电性能和稳定性，将两者进行杂化可以充分发挥各自特点，实现性能的协同提升。

这种杂化结构不仅可以实现材料性能的多元化调控，还可以拓展材料的应用范围，具有潜在的广泛应用前景。

有机-无机杂化发光材料的研究不仅可以为新型光电器件的设计和制备提供新思路，还可以促进材料科学领域的跨学科交叉融合。

深入探讨有机-无机杂化发光材料的概念及其制备方法、性质、应用领域和发展趋势，对推动材料科学的发展具有重要意义。

1.2 研究背景和意义有机-无机杂化发光材料是一种新型材料，它将有机和无机材料结合在一起，发挥各自的优势，形成具有独特性能的复合材料。

随着近年来材料科学领域的不断发展，有机-无机杂化发光材料备受研究者关注。

有机和无机材料在发光领域各有其优势和局限性，有机材料具有丰富的结构多样性和发光色彩可调性，但其稳定性和光电子性能较差；而无机材料具有较好的稳定性和光电子性能，但结构单一、色彩单一。

有机-无机杂化发光材料的研究具有重要意义，可以综合利用有机和无机材料的优势，克服彼此的不足，实现材料性能的整合和提升。

有机-无机杂化发光材料在光电子器件、生物成像、显示器件等领域具有广阔的应用前景。

通过调控发光材料的结构和性能，可以实现更广泛的应用，为相关领域的发展提供新思路和新材料支撑。

加强对有机-无机杂化发光材料的研究，对促进材料科学领域的发展和技术创新具有重要意义。

2. 正文2.1 有机-无机杂化发光材料的制备方法有机-无机杂化发光材料的制备方法包括溶液法、溶胶-凝胶法、共沉淀法等多种途径。

溶液法是最常见的制备方法之一。

在溶液法制备过程中，通常先将无机材料和有机材料分别溶解在适当的溶剂中，然后将它们混合搅拌并进行热处理，最终形成有机-无机杂化发光材料。

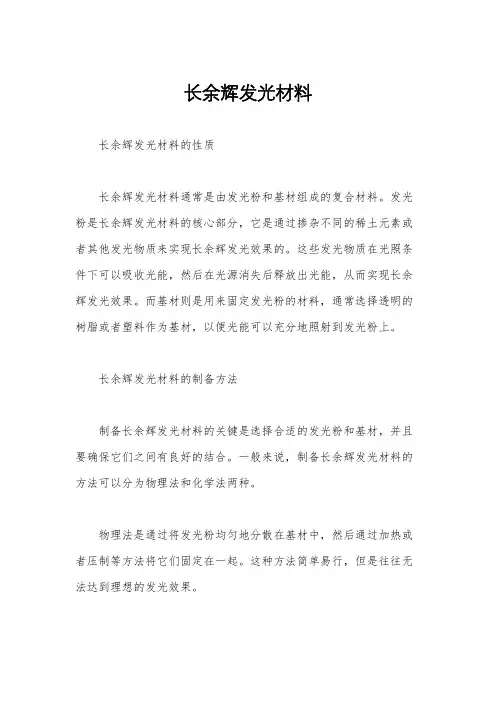

长余辉发光材料长余辉发光材料的性质长余辉发光材料通常是由发光粉和基材组成的复合材料。

发光粉是长余辉发光材料的核心部分，它是通过掺杂不同的稀土元素或者其他发光物质来实现长余辉发光效果的。

这些发光物质在光照条件下可以吸收光能，然后在光源消失后释放出光能，从而实现长余辉发光效果。

而基材则是用来固定发光粉的材料，通常选择透明的树脂或者塑料作为基材，以便光能可以充分地照射到发光粉上。

长余辉发光材料的制备方法制备长余辉发光材料的关键是选择合适的发光粉和基材，并且要确保它们之间有良好的结合。

一般来说，制备长余辉发光材料的方法可以分为物理法和化学法两种。

物理法是通过将发光粉均匀地分散在基材中，然后通过加热或者压制等方法将它们固定在一起。

这种方法简单易行，但是往往无法达到理想的发光效果。

化学法则是通过化学反应将发光粉和基材牢固地结合在一起。

这种方法可以在分子层面上实现发光粉和基材的结合，从而获得更稳定和持久的长余辉发光效果。

长余辉发光材料的应用领域长余辉发光材料在各种领域中都有着重要的应用价值。

在夜光表盘中，长余辉发光材料可以在夜间持续发光，从而方便人们在暗光环境下查看时间。

在应急标识中，长余辉发光材料可以在灾难发生时提供可靠的疏散指引。

在夜间安全装备中，长余辉发光材料可以为行人和车辆提供有效的夜间警示。

除此之外，长余辉发光材料还可以用于航空航天领域、海洋勘测领域、军事领域等。

在太空环境中，长余辉发光材料可以为航天器提供可靠的标识和警示。

在海洋环境中，长余辉发光材料可以为潜水员提供可靠的夜间照明。

在军事领域中，长余辉发光材料可以为士兵提供有效的夜间标识和警示。

总结长余辉发光材料是一种具有特殊发光特性的材料，它可以在光源消失后仍然持续发光一段时间。

这种材料在夜光表盘、应急标识、夜间安全装备等领域中有着重要的应用价值。

制备长余辉发光材料的关键是选择合适的发光粉和基材，并且确保它们之间有良好的结合。

长余辉发光材料的发光原理是通过吸收光能并在光源消失后释放出光能，其发光时间可以长达数小时甚至数天。

第1篇时光荏苒，转眼间发光材料课程已经接近尾声。

在这段时间里，我对发光材料有了更加深入的了解，同时也对这门课程产生了浓厚的兴趣。

在此，我将从以下几个方面谈谈我的心得体会。

一、发光材料的基本概念与分类通过学习，我了解到发光材料是指在外界能量激发下能够发出光的材料。

根据发光机理的不同，发光材料可分为以下几类：1. 发光材料按发光机理分类：荧光材料、磷光材料、磷光体、热发光材料、发光二极管等。

2. 发光材料按用途分类：照明材料、显示材料、装饰材料、防伪材料、激光材料等。

3. 发光材料按发光颜色分类：可见光发光材料、紫外光发光材料、红外光发光材料等。

二、发光材料的制备方法发光材料的制备方法主要包括以下几种：1. 化学合成法：通过化学反应制备发光材料，如荧光粉、磷光粉等。

2. 物理制备法：通过物理方法制备发光材料，如热处理、熔融法、溅射法等。

3. 混合法：将两种或两种以上的发光材料混合制备成复合发光材料。

4. 激光制备法：利用激光技术制备发光材料，如激光烧蚀、激光沉积等。

三、发光材料的应用领域发光材料在各个领域都有广泛的应用，以下列举一些典型应用：1. 照明领域：荧光灯、LED灯、节能灯等。

2. 显示领域：液晶显示器、有机发光二极管（OLED）等。

3. 装饰领域：荧光颜料、发光漆、发光壁纸等。

4. 防伪领域：荧光防伪标签、荧光防伪钞票等。

5. 激光领域：激光晶体、激光介质等。

四、发光材料的研究现状与发展趋势1. 研究现状：目前，发光材料的研究主要集中在以下几个方面：（1）提高发光效率：通过优化材料结构、制备工艺等手段，提高发光材料的发光效率。

（2）拓宽发光光谱：研究新型发光材料，拓宽发光光谱范围，以满足不同应用需求。

（3）降低成本：研究低成本、高性能的发光材料，降低生产成本。

2. 发展趋势：（1）绿色环保：开发低毒、无害的发光材料，减少环境污染。

（2）多功能化：将发光材料与其他功能材料结合，实现多功能一体化。

一、实验目的1. 了解稀土发光材料的基本性质和应用领域。

2. 掌握稀土发光材料的制备方法。

3. 研究稀土发光材料在不同激发条件下的发光特性。

二、实验原理稀土发光材料是指含有稀土元素（如铕、钕、镝等）的化合物，它们在受到紫外光或X射线等激发时，能够发射出可见光或近红外光。

这种发光现象主要归因于稀土元素中4f电子能级的跃迁。

本实验采用稀土化合物Eu2O3作为发光材料，通过制备Eu2O3掺杂的纳米颗粒，研究其在不同激发条件下的发光特性。

三、实验材料与仪器1. 实验材料：Eu2O3粉末、氧化硅、聚乙烯吡咯烷酮（PVP）、氨水、乙醇、丙酮等。

2. 实验仪器：电子天平、超声波分散器、高温炉、紫外-可见光谱仪、荧光光谱仪、扫描电子显微镜（SEM）等。

四、实验步骤1. 制备Eu2O3纳米颗粒（1）将一定量的Eu2O3粉末溶解于乙醇中，加入适量的PVP作为稳定剂。

（2）将溶液在超声波分散器中处理30分钟，使其形成纳米颗粒。

（3）将分散好的溶液在室温下静置过夜，使纳米颗粒沉淀。

（4）将沉淀物用乙醇洗涤3次，再用丙酮洗涤1次，去除杂质。

（5）将洗涤干净的纳米颗粒在80℃下干燥2小时。

2. 研究Eu2O3纳米颗粒的发光特性（1）将制备好的Eu2O3纳米颗粒溶解于乙醇中，配制成一定浓度的溶液。

（2）使用紫外-可见光谱仪测定溶液的吸收光谱。

（3）使用荧光光谱仪测定溶液的发射光谱，研究其在不同激发波长下的发光特性。

（4）使用SEM观察纳米颗粒的形貌和尺寸。

五、实验结果与分析1. 紫外-可见光谱分析实验结果表明，Eu2O3纳米颗粒的吸收光谱在400-500 nm范围内有一个明显的吸收峰，这表明纳米颗粒在紫外光区域有较强的吸收能力。

2. 荧光光谱分析实验结果表明，Eu2O3纳米颗粒在激发波长为365 nm的紫外光下，发射波长为610 nm的红色光，这表明纳米颗粒具有较强的红色发光性能。

3. SEM分析实验结果表明，Eu2O3纳米颗粒呈球形，尺寸分布均匀，平均粒径约为50 nm。

oled制备工艺
OLED（有机发光二极管）的制备工艺主要包括以下几个步骤：
1. 基底处理：将玻璃或聚酯膜等作为基底，并进行清洗和涂布导电性透明膜和隔热层等处理，以提高OLED的性能和稳定性。

2. 发光层制备：制备OLED中的发光材料，通常使用有机小
分子或聚合物材料，将其溶解在溶剂中，并通过蒸发、旋涂、印刷等方法涂在基底上形成发光层。

3. 电极制备：制备OLED中的阳极和阴极。

阳极通常使用透
明的ITO（锡氧化铟）或石墨烯等材料，阴极则使用高电子亲和性的材料如钙、铝，通过蒸发、溅射等方法沉积在发光层上方。

4. 封装：将制备好的OLED器件进行封装，通常采用玻璃基
底和有机封装材料，以保护器件免受氧气和湿气的侵蚀。

5. 检测和测试：对制备好的OLED进行电学、光学等性能测
试和质量检测，以确保器件的稳定性和性能符合要求。

以上是一般的OLED制备工艺步骤，具体的制备工艺会根据
不同的OLED结构和材料进行调整和优化。

长余辉发光材料制备及应用
长余辉发光材料是一种可以在暗处持续发光的材料，它的原理是通过
在材料中添加能够吸收光能的激活剂，当激活剂受到外界光照射时，就会
被激发到一个激发态，然后在回到基态的过程中放出发光的能量，从而产
生长余辉效应。

长余辉发光材料的制备方法主要包括溶胶-凝胶法、气相沉积法、溅
射法等多种方法。

其中溶胶-凝胶法是最为常用的方法，其原理是将激发
剂溶解在适当的溶剂中，然后将这种溶液在一定条件下凝胶化，最终形成
一个均匀分散的长余辉发光材料。

长余辉发光材料已经在很多领域得到了广泛的应用，比如制作夜光表、夜光指南针、夜光玩具、夜光建筑装饰等。

此外，它还可以应用于道路交
通标志、应急灯具、军事用品等领域。

随着科技的不断发展，长余辉发光
材料的应用前景将会更加广阔。
