某工程预应力索桁架玻璃幕墙施工技术的探讨

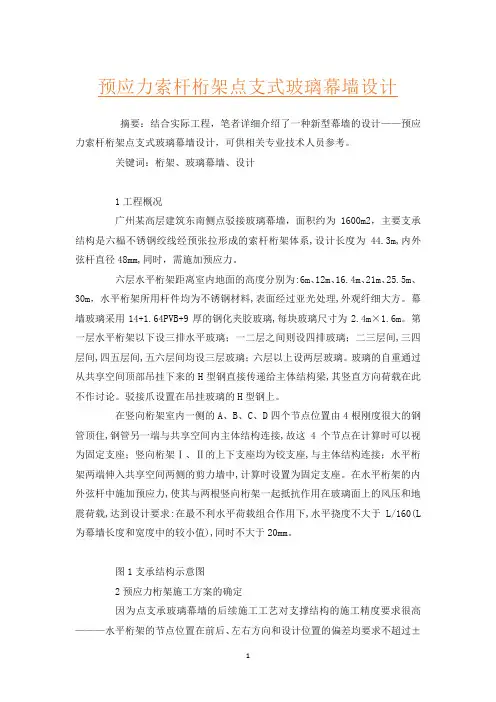

预应力索杆桁架点支式玻璃幕墙设计摘要：结合实际工程，笔者详细介绍了一种新型幕墙的设计——预应力索杆桁架点支式玻璃幕墙设计，可供相关专业技术人员参考。

关键词：桁架、玻璃幕墙、设计1工程概况广州某高层建筑东南侧点驳接玻璃幕墙，面积约为1600m2，主要支承结构是六榀不锈钢绞线经预张拉形成的索杆桁架体系,设计长度为44.3m,内外弦杆直径48mm,同时，需施加预应力。

六层水平桁架距离室内地面的高度分别为:6m、12m、16.4m、21m、25.5m、30m，水平桁架所用杆件均为不锈钢材料,表面经过亚光处理,外观纤细大方。

幕墙玻璃采用14+1.64PVB+9厚的钢化夹胶玻璃,每块玻璃尺寸为2.4m×1.6m。

第一层水平桁架以下设三排水平玻璃；一二层之间则设四排玻璃；二三层间,三四层间,四五层间,五六层间均设三层玻璃；六层以上设两层玻璃。

玻璃的自重通过从共享空间顶部吊挂下来的H型钢直接传递给主体结构梁,其竖直方向荷载在此不作讨论。

驳接爪设置在吊挂玻璃的H型钢上。

在竖向桁架室内一侧的A、B、C、D四个节点位置由4根刚度很大的钢管顶住,钢管另一端与共享空间内主体结构连接,故这4个节点在计算时可以视为固定支座；竖向桁架Ⅰ、Ⅱ的上下支座均为铰支座,与主体结构连接；水平桁架两端伸入共享空间两侧的剪力墙中,计算时设置为固定支座。

在水平桁架的内外弦杆中施加预应力,使其与两根竖向桁架一起抵抗作用在玻璃面上的风压和地震荷载,达到设计要求:在最不利水平荷载组合作用下,水平挠度不大于L/160(L 为幕墙长度和宽度中的较小值),同时不大于20mm。

图1支承结构示意图2预应力桁架施工方案的确定因为点支承玻璃幕墙的后续施工工艺对支撑结构的施工精度要求很高———水平桁架的节点位置在前后、左右方向和设计位置的偏差均要求不超过±2mm。

这对张拉时的质量控制和操作工艺要求非常严格。

另外,工期紧、桁架杆件多、拼装位置高(施工中大部分操作在脚手架作业面上进行),所以施工方案的选择非常重要。

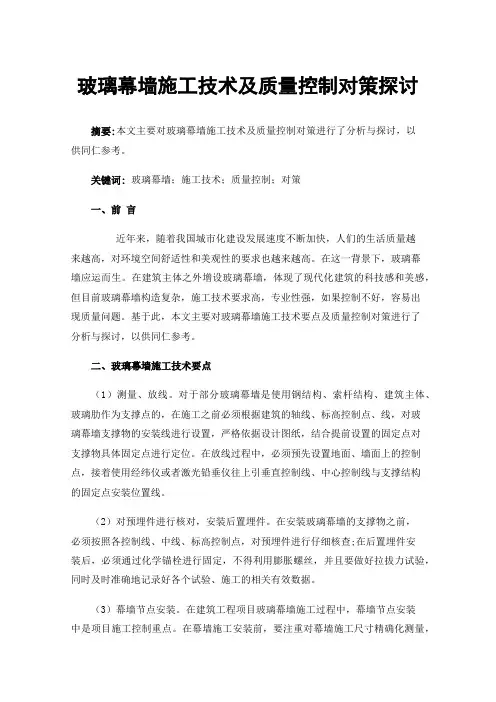

玻璃幕墙施工技术及质量控制对策探讨摘要:本文主要对玻璃幕墙施工技术及质量控制对策进行了分析与探讨，以供同仁参考。

关键词:玻璃幕墙；施工技术；质量控制；对策一、前言近年来，随着我国城市化建设发展速度不断加快，人们的生活质量越来越高，对环境空间舒适性和美观性的要求也越来越高。

在这一背景下，玻璃幕墙应运而生。

在建筑主体之外增设玻璃幕墙，体现了现代化建筑的科技感和美感，但目前玻璃幕墙构造复杂，施工技术要求高，专业性强，如果控制不好，容易出现质量问题。

基于此，本文主要对玻璃幕墙施工技术要点及质量控制对策进行了分析与探讨，以供同仁参考。

二、玻璃幕墙施工技术要点（1）测量、放线。

对于部分玻璃幕墙是使用钢结构、索杆结构、建筑主体、玻璃肋作为支撑点的，在施工之前必须根据建筑的轴线、标高控制点、线，对玻璃幕墙支撑物的安装线进行设置，严格依据设计图纸，结合提前设置的固定点对支撑物具体固定点进行定位。

在放线过程中，必须预先设置地面、墙面上的控制点，接着使用经纬仪或者激光铅垂仪往上引垂直控制线、中心控制线与支撑结构的固定点安装位置线。

（2）对预埋件进行核对，安装后置埋件。

在安装玻璃幕墙的支撑物之前，必须按照各控制线、中线、标高控制点，对预埋件进行仔细核查;在后置埋件安装后，必须通过化学锚栓进行固定，不得利用膨胀螺丝，并且要做好拉拔力试验，同时及时准确地记录好各个试验、施工的相关有效数据。

（3）幕墙节点安装。

在建筑工程项目玻璃幕墙施工过程中，幕墙节点安装中是项目施工控制重点。

在幕墙施工安装前，要注重对幕墙施工尺寸精确化测量，通过经纬仪对幕墙多个控制点、具体标高、轴线有效测量。

依照项目设计方案中尺寸规定要求实施精确化测量，对幕墙尺寸合理测量，能有效降低玻璃材料切割过程中产生的偏差问题，保障后续玻璃安装过程中能精准镶嵌。

此外，还要注重对预埋件相关位置、不同连接点实际焊接质量进行针对性检查。

（4）龙骨安装。

每个立面的龙骨安装时，在其高度范围内，至少要上下各拉一道通线用来控制龙骨的平整度。

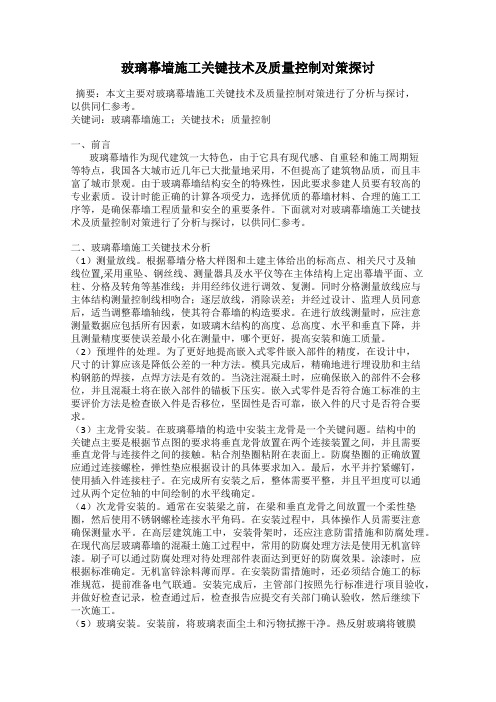

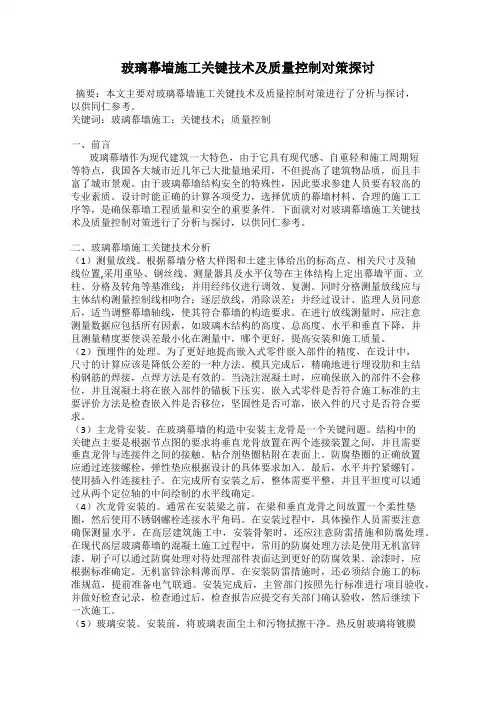

玻璃幕墙施工关键技术及质量控制对策探讨摘要：本文主要对玻璃幕墙施工关键技术及质量控制对策进行了分析与探讨，以供同仁参考。

关键词：玻璃幕墙施工；关键技术；质量控制一、前言玻璃幕墙作为现代建筑一大特色，由于它具有现代感、自重轻和施工周期短等特点，我国各大城市近几年已大批量地采用，不但提高了建筑物品质，而且丰富了城市景观。

由于玻璃幕墙结构安全的特殊性，因此要求参建人员要有较高的专业素质。

设计时能正确的计算各项受力，选择优质的幕墙材料、合理的施工工序等，是确保幕墙工程质量和安全的重要条件。

下面就对对玻璃幕墙施工关键技术及质量控制对策进行了分析与探讨，以供同仁参考。

二、玻璃幕墙施工关键技术分析（1）测量放线。

根据幕墙分格大样图和土建主体给出的标高点、相关尺寸及轴线位置,采用重坠、钢丝线、测量器具及水平仪等在主体结构上定出幕墙平面、立柱、分格及转角等基准线；并用经纬仪进行调效、复测。

同时分格测量放线应与主体结构测量控制线相吻合；逐层放线，消除误差；并经过设计、监理人员同意后，适当调整幕墙轴线，使其符合幕墙的构造要求。

在进行放线测量时，应注意测量数据应包括所有因素，如玻璃木结构的高度、总高度、水平和垂直下降，并且测量精度要使误差最小化在测量中，哪个更好，提高安装和施工质量。

（2）预埋件的处理。

为了更好地提高嵌入式零件嵌入部件的精度，在设计中，尺寸的计算应该是降低公差的一种方法。

模具完成后，精确地进行埋设肋和主结构钢筋的焊接，点焊方法是有效的。

当浇注混凝土时，应确保嵌入的部件不会移位，并且混凝土将在嵌入部件的锚板下压实。

嵌入式零件是否符合施工标准的主要评价方法是检查嵌入件是否移位，坚固性是否可靠，嵌入件的尺寸是否符合要求。

（3）主龙骨安装。

在玻璃幕墙的构造中安装主龙骨是一个关键问题。

结构中的关键点主要是根据节点图的要求将垂直龙骨放置在两个连接装置之间，并且需要垂直龙骨与连接件之间的接触。

粘合剂垫圈粘附在表面上。

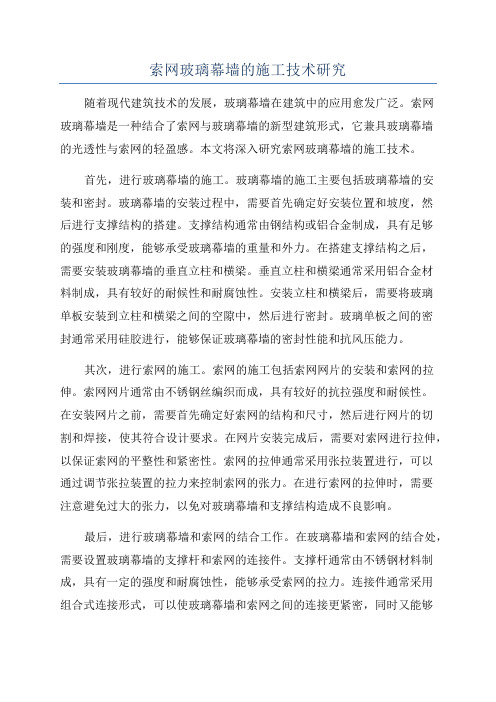

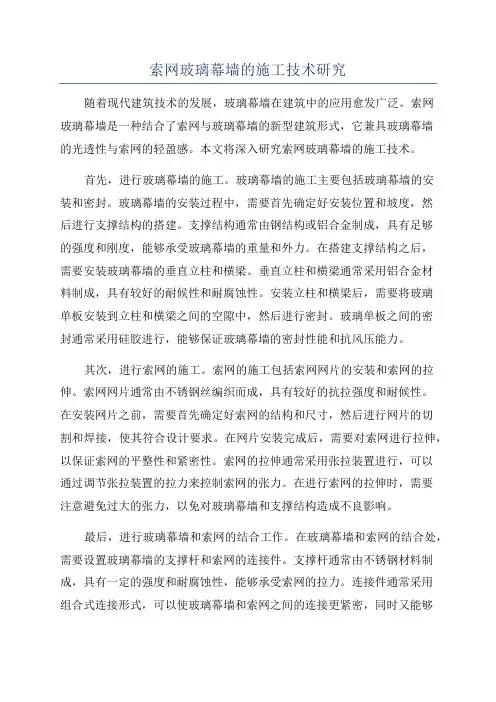

索网玻璃幕墙的施工技术研究随着现代建筑技术的发展，玻璃幕墙在建筑中的应用愈发广泛。

索网玻璃幕墙是一种结合了索网与玻璃幕墙的新型建筑形式，它兼具玻璃幕墙的光透性与索网的轻盈感。

本文将深入研究索网玻璃幕墙的施工技术。

首先，进行玻璃幕墙的施工。

玻璃幕墙的施工主要包括玻璃幕墙的安装和密封。

玻璃幕墙的安装过程中，需要首先确定好安装位置和坡度，然后进行支撑结构的搭建。

支撑结构通常由钢结构或铝合金制成，具有足够的强度和刚度，能够承受玻璃幕墙的重量和外力。

在搭建支撑结构之后，需要安装玻璃幕墙的垂直立柱和横梁。

垂直立柱和横梁通常采用铝合金材料制成，具有较好的耐候性和耐腐蚀性。

安装立柱和横梁后，需要将玻璃单板安装到立柱和横梁之间的空隙中，然后进行密封。

玻璃单板之间的密封通常采用硅胶进行，能够保证玻璃幕墙的密封性能和抗风压能力。

其次，进行索网的施工。

索网的施工包括索网网片的安装和索网的拉伸。

索网网片通常由不锈钢丝编织而成，具有较好的抗拉强度和耐候性。

在安装网片之前，需要首先确定好索网的结构和尺寸，然后进行网片的切割和焊接，使其符合设计要求。

在网片安装完成后，需要对索网进行拉伸，以保证索网的平整性和紧密性。

索网的拉伸通常采用张拉装置进行，可以通过调节张拉装置的拉力来控制索网的张力。

在进行索网的拉伸时，需要注意避免过大的张力，以免对玻璃幕墙和支撑结构造成不良影响。

最后，进行玻璃幕墙和索网的结合工作。

在玻璃幕墙和索网的结合处，需要设置玻璃幕墙的支撑杆和索网的连接件。

支撑杆通常由不锈钢材料制成，具有一定的强度和耐腐蚀性，能够承受索网的拉力。

连接件通常采用组合式连接形式，可以使玻璃幕墙和索网之间的连接更紧密，同时又能够保证索网的灵活性和可调节性。

在进行玻璃幕墙和索网的连接时，需要注意保证连接的牢固性和稳定性，避免因松动而导致安全问题。

综上所述，索网玻璃幕墙的施工技术主要包括玻璃幕墙的安装和密封、索网的安装和拉伸以及玻璃幕墙和索网的结合。

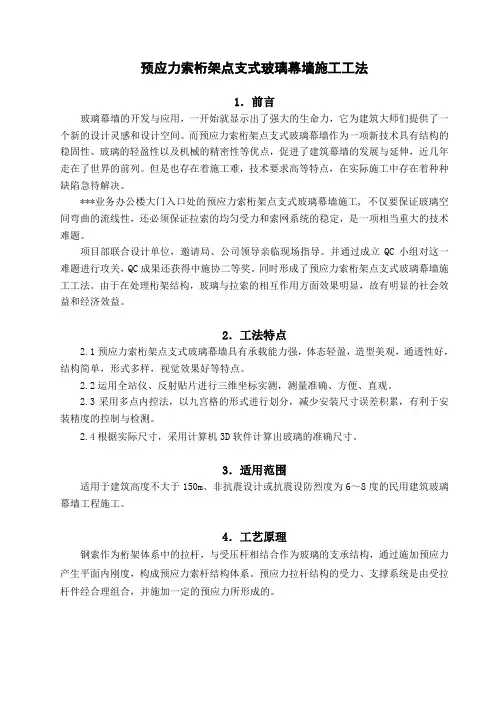

预应力索桁架点支式玻璃幕墙施工工法1．前言玻璃幕墙的开发与应用，一开始就显示出了强大的生命力，它为建筑大师们提供了一个新的设计灵感和设计空间。

而预应力索桁架点支式玻璃幕墙作为一项新技术具有结构的稳固性、玻璃的轻盈性以及机械的精密性等优点，促进了建筑幕墙的发展与延伸，近几年走在了世界的前列。

但是也存在着施工难，技术要求高等特点，在实际施工中存在着种种缺陷急待解决。

***业务办公楼大门入口处的预应力索桁架点支式玻璃幕墙施工, 不仅要保证玻璃空间弯曲的流线性，还必须保证拉索的均匀受力和索网系统的稳定，是一项相当重大的技术难题。

项目部联合设计单位，邀请局、公司领导亲临现场指导。

并通过成立QC小组对这一难题进行攻关，QC成果还获得中施协二等奖。

同时形成了预应力索桁架点支式玻璃幕墙施工工法。

由于在处理桁架结构，玻璃与拉索的相互作用方面效果明显，故有明显的社会效益和经济效益。

2．工法特点2.1预应力索桁架点支式玻璃幕墙具有承载能力强，体态轻盈，造型美观，通透性好，结构简单，形式多样，视觉效果好等特点。

2.2运用全站仪、反射贴片进行三维坐标实测，测量准确、方便、直观。

2.3采用多点内控法，以九宫格的形式进行划分，减少安装尺寸误差积累，有利于安装精度的控制与检测。

2.4根据实际尺寸，采用计算机3D软件计算出玻璃的准确尺寸。

3．适用范围适用于建筑高度不大于150m、非抗震设计或抗震设防烈度为6～8度的民用建筑玻璃幕墙工程施工。

4．工艺原理钢索作为桁架体系中的拉杆，与受压杆相结合作为玻璃的支承结构，通过施加预应力产生平面内刚度，构成预应力索杆结构体系。

预应力拉杆结构的受力、支撑系统是由受拉杆件经合理组合，并施加一定的预应力所形成的。

5．施工工艺流程及操作要点5.1施工工艺流程5.2操作要点5.2.1施工前准备：进行测量定位，测量出土建结构偏差，测量后需确定安装基准线。

幕墙竖向立挺与横梁及各部分经纬仪、水准仪的水平标高线，为各个不同部位的幕墙确定三维方向的调准。

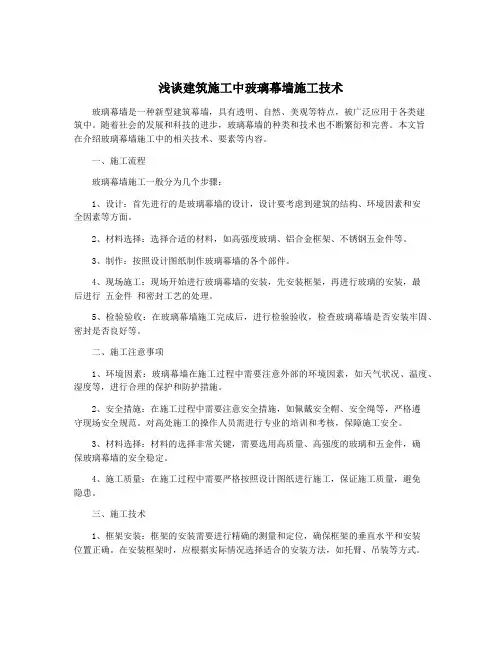

浅谈建筑施工中玻璃幕墙施工技术玻璃幕墙是一种新型建筑幕墙，具有透明、自然、美观等特点，被广泛应用于各类建筑中。

随着社会的发展和科技的进步，玻璃幕墙的种类和技术也不断繁衍和完善。

本文旨在介绍玻璃幕墙施工中的相关技术、要素等内容。

一、施工流程玻璃幕墙施工一般分为几个步骤：1、设计：首先进行的是玻璃幕墙的设计，设计要考虑到建筑的结构、环境因素和安全因素等方面。

2、材料选择：选择合适的材料，如高强度玻璃、铝合金框架、不锈钢五金件等。

3、制作：按照设计图纸制作玻璃幕墙的各个部件。

4、现场施工：现场开始进行玻璃幕墙的安装，先安装框架，再进行玻璃的安装，最后进行五金件和密封工艺的处理。

5、检验验收：在玻璃幕墙施工完成后，进行检验验收，检查玻璃幕墙是否安装牢固、密封是否良好等。

二、施工注意事项1、环境因素：玻璃幕墙在施工过程中需要注意外部的环境因素，如天气状况、温度、湿度等，进行合理的保护和防护措施。

2、安全措施：在施工过程中需要注意安全措施，如佩戴安全帽、安全绳等，严格遵守现场安全规范。

对高处施工的操作人员需进行专业的培训和考核，保障施工安全。

3、材料选择：材料的选择非常关键，需要选用高质量、高强度的玻璃和五金件，确保玻璃幕墙的安全稳定。

4、施工质量：在施工过程中需要严格按照设计图纸进行施工，保证施工质量，避免隐患。

三、施工技术1、框架安装：框架的安装需要进行精确的测量和定位，确保框架的垂直水平和安装位置正确。

在安装框架时，应根据实际情况选择适合的安装方法，如托臂、吊装等方式。

2、玻璃安装：玻璃的安装需要进行各个方面的考虑，如玻璃规格、玻璃形状、玻璃类型等。

同时，在玻璃的安装过程中，需要注意保护玻璃，避免划伤或损坏。

3、五金件安装：五金件的安装需要注意安装位置、安装数量和安装顺序等。

在安装五金件时，需要进行钻孔、膨胀管安装等操作，确保五金件的安装稳固。

4、密封处理：在玻璃幕墙施工的最后一步需要进行密封处理，避免雨水渗入，同时增强玻璃幕墙的保温性和隔音性。

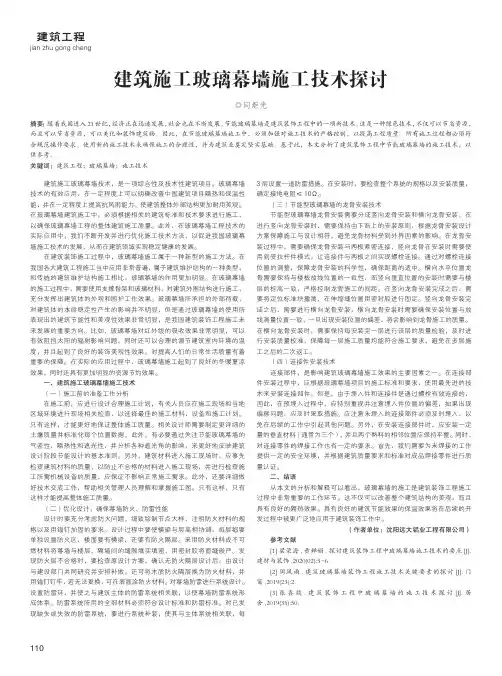

建筑工程jian zhu gong cheng110建筑施工玻璃幕墙施工技术探讨◎闫炬光摘要：随着我国进入21世纪，经济正在迅速发展，社会也在不断发展。

节能玻璃幕墙是建筑装饰工程中的一项新技术。

这是一种绿色技术，不仅可以节省资源，而且可以节省资源，可以美化和装饰建筑物。

因此，在节能玻璃幕墙施工中，必须加强对施工技术的严格控制，以提高工程质量。

所有施工过程都必须符合规范操作要求。

使用新的施工技术来确保施工的合理性，并为建筑业奠定坚实基础。

基于此，本文分析了建筑装饰工程中节能玻璃幕墙的施工技术，以供参考。

关键词：建筑工程；玻璃幕墙；施工技术建筑施工玻璃幕墙技术，是一项综合性及技术性建筑项目。

玻璃幕墙技术的有效应用，在一定程度上可以明确改善中国建筑项目隔热和保温性能，并在一定程度上提高抗风雨能力，使建筑整体外部结构更加耐用美观。

在玻璃幕墙建筑施工中，必须根据相关的建筑标准和技术要求进行施工，以确保玻璃幕墙工程的整体建筑施工质量。

此外，在玻璃幕墙工程技术的实际应用中，我们不断开发并进行优化施工技术方法，以促进我国玻璃幕墙施工技术的发展，从而在建筑领域实现稳定健康的发展。

在建筑装饰施工过程中，玻璃幕墙施工属于一种新型的施工方法。

在我国各大建筑工程施工当中应用非常普遍，属于建筑维护结构的一种类型，和传统的建筑维护结构施工相比，玻璃幕墙的作用更加明显。

在玻璃幕墙的施工过程中，需要使用支撑骨架和玻璃材料，对建筑外围结构进行施工，充分发挥出建筑体的外观和围护工作效果。

玻璃幕墙所承担的外部荷载，对建筑体的本质稳定性产生的影响并不明显，但是通过玻璃幕墙的使用所表现出的建筑节能性和美观性效果非常明显，是我国建筑装饰工程施工未来发展的重要方向。

比如，玻璃幕墙对红外线的吸收效果非常明显，可以有效阻挡太阳的辐射影响问题，同时还可以合理的调节建筑室内环境的温度，并且起到了良好的装饰美观性效果，对提高人们的日常生活质量有着重要的保障。

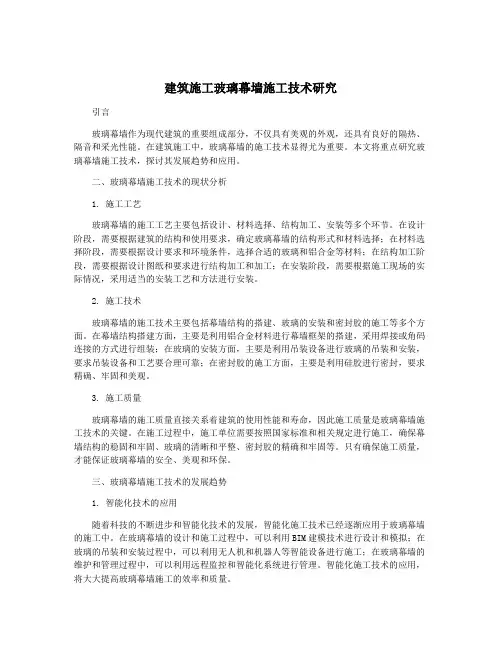

建筑施工玻璃幕墙施工技术研究引言玻璃幕墙作为现代建筑的重要组成部分，不仅具有美观的外观，还具有良好的隔热、隔音和采光性能。

在建筑施工中，玻璃幕墙的施工技术显得尤为重要。

本文将重点研究玻璃幕墙施工技术，探讨其发展趋势和应用。

二、玻璃幕墙施工技术的现状分析1. 施工工艺玻璃幕墙的施工工艺主要包括设计、材料选择、结构加工、安装等多个环节。

在设计阶段，需要根据建筑的结构和使用要求，确定玻璃幕墙的结构形式和材料选择；在材料选择阶段，需要根据设计要求和环境条件，选择合适的玻璃和铝合金等材料；在结构加工阶段，需要根据设计图纸和要求进行结构加工和加工；在安装阶段，需要根据施工现场的实际情况，采用适当的安装工艺和方法进行安装。

2. 施工技术玻璃幕墙的施工技术主要包括幕墙结构的搭建、玻璃的安装和密封胶的施工等多个方面。

在幕墙结构搭建方面，主要是利用铝合金材料进行幕墙框架的搭建，采用焊接或角码连接的方式进行组装；在玻璃的安装方面，主要是利用吊装设备进行玻璃的吊装和安装，要求吊装设备和工艺要合理可靠；在密封胶的施工方面，主要是利用硅胶进行密封，要求精确、牢固和美观。

3. 施工质量玻璃幕墙的施工质量直接关系着建筑的使用性能和寿命，因此施工质量是玻璃幕墙施工技术的关键。

在施工过程中，施工单位需要按照国家标准和相关规定进行施工，确保幕墙结构的稳固和牢固、玻璃的清晰和平整、密封胶的精确和牢固等。

只有确保施工质量，才能保证玻璃幕墙的安全、美观和环保。

三、玻璃幕墙施工技术的发展趋势1. 智能化技术的应用随着科技的不断进步和智能化技术的发展，智能化施工技术已经逐渐应用于玻璃幕墙的施工中。

在玻璃幕墙的设计和施工过程中，可以利用BIM建模技术进行设计和模拟；在玻璃的吊装和安装过程中，可以利用无人机和机器人等智能设备进行施工；在玻璃幕墙的维护和管理过程中，可以利用远程监控和智能化系统进行管理。

智能化施工技术的应用，将大大提高玻璃幕墙施工的效率和质量。
