摘要：采用有限元软件Midas Civil建立U型及箱型组合梁横向计算分析模型，对结构翼缘、腹板、底板等 位置在不同工况作用下进行计算，给出了钢筋配筋结果，可供此类新型组合梁设计参考。 关键词：U型箱型组合梁；横向计算；高架桥；轨道交通 文章编号：2096-4137（2019）09-108-02 DOI：10.13535/ki.10-1507/n.2019.09.24
■ 文／张 雨
U型及箱型组合梁结构横向计算分析
0 引言
随着城市规模的不断扩大及 其人口的日益增长，城市轨道交通 得到了迅速的发展和完善，成为市 民日常出行的重要交通工具之一。 城市轨道交通主要分为地下线、高 架线和地面线3种形式，其中高架 线主要应用于市区及市区周边。高 架桥的上部结构主要分为板梁、 箱梁、T梁、槽型梁、系杆拱、U 型梁、U型及箱型组合梁等结构形 式，各种结构形式有其各自的特 点。其中，U型及箱型组合梁是继 U型梁之后的一种新型桥梁结构形 式，综合了U型梁和箱梁的优点。 其抗扭强度大，结构外形美观，结 构上部腹板与附属结构相结合，方 便施工及日后养护维修，总体适应 性更强。因此，对U型及箱型组合 梁这种新型结构形式的研究具有重 要的现实意义。

合集下载

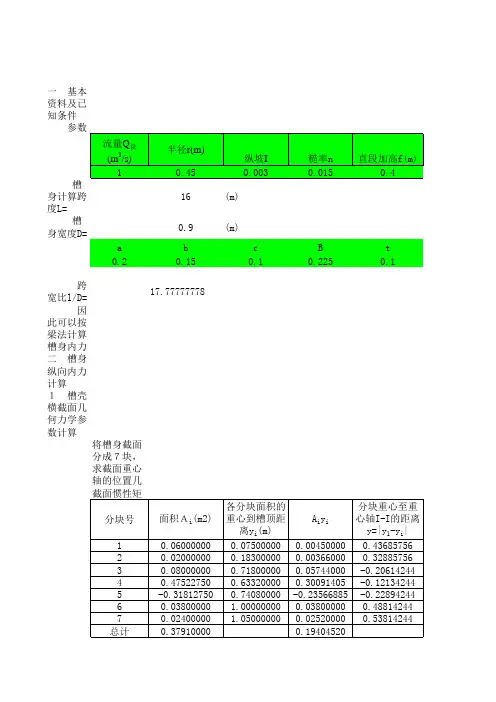

U型渡槽结构计算和配筋计算槽壁15cm(a=200)
