箱梁底板横向裂缝病害原因及处置防范措施摘要:本文结合实际工程案例,通过桥梁博士建立模型分析箱梁截面底板横向裂缝病害机理,并针对横向裂缝提出不同阶段采用不同的防范措施。
关键词:箱梁底板横向裂缝病害原因一、概述桥梁上部结构形式较多有,随着我国桥梁迅速发展,预应力混凝土箱梁这种结构形式越来越被设计师广泛采用。
但是由于设计考虑不周,常用材料和常用制品质量不稳定或选用不当,施工工艺落后,工艺过程控制不严,均会引起箱梁的质量问题,从而影响工程的使用寿命。
本文重点讲述了箱梁截面底板横向裂缝病害成因。
二、底板横向裂缝计算及原因分析1、病害性状及表现形式此种裂缝多出现在底板跨中位置,裂缝沿横截面扩展并有向两侧腹板发展趋势,最终形成“L”型、“U”型裂缝,开裂示意如图1所示。
图1 箱梁底板开裂示意图2、病害原因分析对于钢筋混凝土结构,底板跨中截面允许出现裂缝,但裂缝宽度不应超过限值。
对于预应力混凝土构件,跨中截面不允许出现裂缝。
以某分离式立交桥为例计算说明钢筋混凝土箱梁底板横向开裂原因。
①计算模型选用桥梁博士平面杆系有限元软件进行计算,全桥共90 个单元,91 个节点,模型如图2。
图2 计算模型②加载工况模型计算中考虑了施工阶段及使用阶段的效应,汽车为双向二车道。
温度影响力为整体温差和温度梯度的组合,参照85规范,荷载组合如下:组合Ⅰ:结构自重+混凝土收缩徐变+汽-20;组合Ⅱ:结构自重+混凝土收缩徐变+汽-20+温度影响力;组合Ⅲ:结构自重+混凝土收缩徐变+挂-100;③计算结果(1)原结构承载能力极限状态计算按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ 023-85)相关规定进行截面极限承载力验算。
计算结果见表1~表3。
由此可知,对于钢筋混凝土连续箱梁桥,跨中底板是允许出现横向裂缝的,但宽度不得超过规范限值。
除上述规范规定情况之外,钢筋混凝土连续箱梁裂缝宽度超限,预应力混凝土连续箱梁底板跨中开裂均不满足规范要求,造成这种情况的因素有:(1)设计构造因素,跨中截面抗弯强度本身不满足设计要求。
桥梁荷载横向分布系数计算方法桥梁是交通系统中重要的基础设施，承载着大量的车辆和行人荷载。
桥梁荷载横向分布系数的计算对于桥梁设计和施工具有重要意义。
本文将详细介绍桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行分析和说明。
桥梁荷载是指作用在桥梁上的各种力量，包括车辆荷载、人群荷载、风荷载等。
横向分布系数是用来描述桥梁荷载在桥面横向分布的系数，其大小与桥梁的形状、结构形式等因素有关。
桥梁荷载横向分布系数的计算是桥梁设计的重要环节，也是施工过程中的关键步骤。
计算桥梁荷载横向分布系数的方法可以分为理论计算和数值模拟两种。
理论计算方法包括集中力作用下的横向分布系数计算和均布力作用下的横向分布系数计算。
数值模拟方法则是利用计算机进行模拟分析，得到更精确的横向分布系数。
根据集中荷载作用下的弯矩和剪力，计算横向分布系数。
根据车道均布荷载的弯矩和剪力，计算横向分布系数。
数值模拟方法可以利用有限元软件进行模拟分析，得到更精确的横向分布系数。
具体步骤如下：通过对模型的应力、应变等进行分析，得出横向分布系数。
下面通过一个简单的算例来说明桥梁荷载横向分布系数的计算方法。
该桥梁为简支梁结构，跨度为20米，桥面宽度为10米。
车辆荷载为50吨的重车，速度为20公里/小时，作用在桥上长度为10米。
通过集中力作用下的横向分布系数计算方法，来计算该桥梁的横向分布系数。
计算桥梁单位长度的自重为5吨/米。
然后，确定车辆荷载的大小为50吨，位置为桥面中心线偏左1米处。
根据车辆荷载作用下的弯矩和剪力，可以得出横向分布系数为67。
根据横向分布系数的定义可知，该桥梁在车辆荷载作用下的横向分布系数为67。
桥梁荷载横向分布系数的计算是桥梁设计和施工中的重要环节，对于保证桥梁的安全性和正常使用具有重要意义。
本文详细介绍了桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行了分析和说明。
随着计算机技术和数值模拟方法的发展，未来的研究方向将更加倾向于开发更加精确、便捷的计算方法和模型，以便更好地应用于实际工程中。

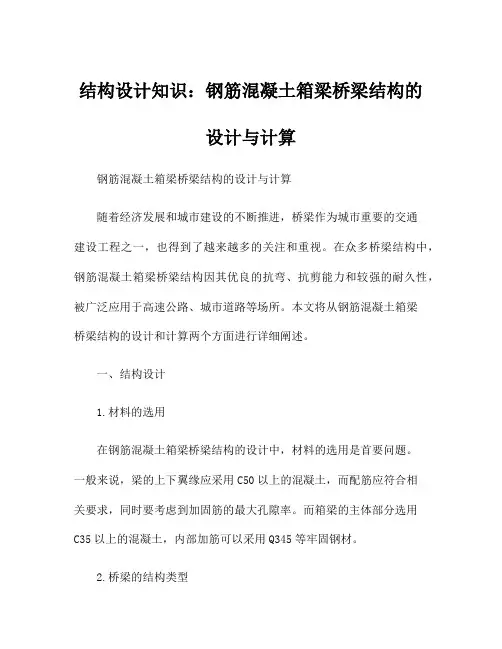

结构设计知识：钢筋混凝土箱梁桥梁结构的设计与计算钢筋混凝土箱梁桥梁结构的设计与计算随着经济发展和城市建设的不断推进，桥梁作为城市重要的交通建设工程之一，也得到了越来越多的关注和重视。
在众多桥梁结构中，钢筋混凝土箱梁桥梁结构因其优良的抗弯、抗剪能力和较强的耐久性，被广泛应用于高速公路、城市道路等场所。
本文将从钢筋混凝土箱梁桥梁结构的设计和计算两个方面进行详细阐述。
一、结构设计1.材料的选用在钢筋混凝土箱梁桥梁结构的设计中，材料的选用是首要问题。
一般来说，梁的上下翼缘应采用C50以上的混凝土，而配筋应符合相关要求，同时要考虑到加固筋的最大孔隙率。
而箱梁的主体部分选用C35以上的混凝土，内部加筋可以采用Q345等牢固钢材。
2.桥梁的结构类型钢筋混凝土箱梁桥梁结构在结构类型方面可分为简支梁、连续梁和钢混组合梁三种类型。
对于简支梁和连续梁，选用时需要考虑桥梁横向刚度的要求，对于较长的桥梁，建议采用连续梁结构；对于较短的桥梁，如道路桥梁，基本上都可以选择使用简支梁结构。
3.桥梁的结构尺寸在进行钢筋混凝土箱梁桥梁结构设计时，需要根据桥梁所处场所、承载能力和使用要求等因素来确定桥梁的结构尺寸。
其中，梁的高度、上下翼缘宽度、箱梁壁厚、纵向和横向加筋等都需要适当控制。
在此基础上，在考虑到钢筋混凝土箱梁桥梁整体的受力特点，逐步完成整个桥梁的结构设计。
二、结构计算1.立柱的计算在钢筋混凝土箱梁桥梁的结构计算中，箱梁内部采用立柱承载的结构形式，而立柱则是桥梁结构的重要组成部分。
立柱按照受力状态可分为压力柱和拉力柱，通过对应的计算方法，计算出立柱的承载能力和受力状态。
2.梁的受力计算桥梁中梁的受力计算是整个结构设计过程的重点。
梁的受力状态需要根据桥梁的荷载、支座和箱梁等因素来进行分析，其中弯矩、剪力和轴力是梁受力中需要特别关注的三个方面。
在梁的整体计算中，需要先分析梁的静力特性、计算梁的内力分布，再分别进行翼缘加强和箱梁加强的计算，最终将各个分项计算结果进行综合，得出梁的受力状态和结构合理性的评价结果。
