数控机床工作台的定位精度检测与调整技巧
数控机床工作台是现代制造业中不可或缺的重要设备，其定位精度直接关系到加工零件的质量和精度。本文将为大家介绍数控机床工作台的定位精度检测与调整技巧。
一、定位精度检测方法
1. 平面定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行平面度测量。根据测量结果，计算平均偏差，以评估工作台的平面定位精度。
2. 垂直定位精度检测：将工作台移动到最高点或最低点，将测量时的测头放置在工作台上，并对工作台进行垂直度测量。根据测量结果，计算垂直度偏差，以评估工作台的垂直定位精度。
3. 水平定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行水平度测量。根据测量结果，计算平均偏差，以评估工作台的水平定位精度。
4. 位移重复性检测：将工作台移动到同一个位置，并多次测量工作台的定位偏差。根据测量结果，计算位移重复性误差，以评估工作台的定位精度。
二、定位精度调整技巧
1. 调整导轨与滑块：导轨与滑块是数控机床工作台的关键部件，直接影响着定位精度。通过调整导轨与滑块之间的间隙，减小摩擦力，可以提高定位精度。调整时需仔细测量每个位置的间隙，并确保在规定范围内。
2. 调整传动系统：传动系统的精度也是影响工作台定位精度的重要因素。可以通过调整传动装置的齿轮啮合间隙、传动带的张力以及传动链条的松紧度来提高定位精度。 3. 检查并更换磨损部件：长时间使用后，机床工作台的关键部件可能会出现磨损，导致定位精度下降。及时检查并更换磨损的部件，可以恢复工作台的定位精度。
4. 调整液压系统：液压系统的稳定性对工作台的定位精度有重要影响。可以通过调整液压泵的工作压力、检查液压缸的密封状况，保证液压系统的正常工作，提高工作台的定位精度。
5. 关注温度变化：温度变化也会对工作台的定位精度造成影响。数控机床工作台应放置在稳定的温度环境中，并定期检查温度变化对定位精度的影响，必要时进行调整或采取温度补偿措施。
1
数
控
铣
床
精
度
检
验
表
2 序号 简图 检验项目 检验方法
检验工具
参照GB/T 17421.1—1998的有关条文：5.2.3.2.1
G1
a （允差） b（允差）
在300测量长度上 在300测量长度上
普通级 精密级 普通级 精密级
0.016 0.010 0.016 0.010 主轴箱垂向移动的直线度：
a 在机床的横向垂直平面内：
b 在机床的纵向平面内： 角 尺： 工作台位于行程的中间位置
角尺放在工作台面上：a横向垂直平面内b纵向垂直平面内。固定指示器，使其测头触及角尺的检验面。
调整角尺，使指示器读数在测量长度的两端相等。按测量长度，移动主轴箱进行检验。
a、b的误差分别计算，误差以指示器读数的最大差值计
3
序号
简图
检验项目 检验方法
检验工具
参照GB/T 17421.1—1998的有关条文：5.5.2.2.2
G2
允差
a b
普通级 精密级 普通级 精密级
0.016/300 0.010/300 0.016/300 0.010/300 工作台面对主轴箱垂向移动的垂直度：
a 在机床的横向垂直平面内：
b 在机床的纵向垂直平面内： 角尺 ： 工作台位于行程中间位置。
角尺放在工作台面上：a 横向垂直平面内b 纵向垂直平面内。固定指示器，使其侧头触及角尺的检验面。移动主轴箱进行检验。
a、b 的误差分别计算。误差以指示器读数的最大差值计
4 简 图 检验项目 检验方法
检验工具
参照GB/T
17421.1—1998的有关条文：5.3.2.2
5.3.2.3
G3 d~d‵----每次测量移动距离
局部公差：在任意300测量长度上
普通级 精密级
0.02 0.012 工作台面的平面度 水平仪

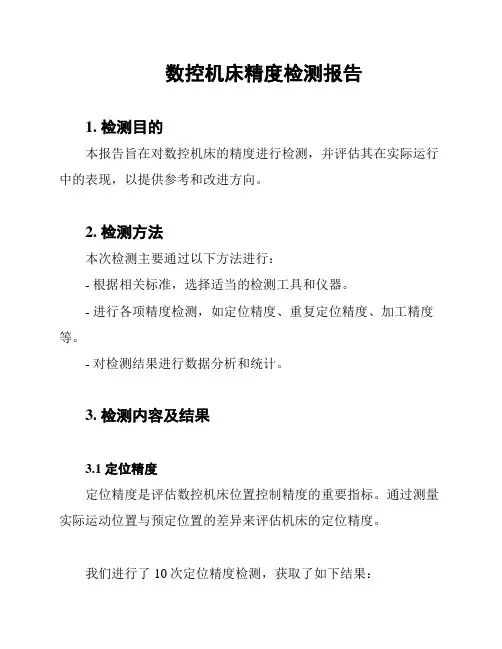

数控机床精度检测报告
1. 检测目的
本报告旨在对数控机床的精度进行检测，并评估其在实际运行中的表现，以提供参考和改进方向。
2. 检测方法
本次检测主要通过以下方法进行：
- 根据相关标准，选择适当的检测工具和仪器。
- 进行各项精度检测，如定位精度、重复定位精度、加工精度等。
- 对检测结果进行数据分析和统计。
3. 检测内容及结果
3.1 定位精度
定位精度是评估数控机床位置控制精度的重要指标。通过测量实际运动位置与预定位置的差异来评估机床的定位精度。
我们进行了10次定位精度检测，获取了如下结果： - 平均偏差：0.02mm
- 最大偏差：0.05mm
3.2 重复定位精度
重复定位精度是评估数控机床重复执行同一指令时的位置精度。通过多次执行同一指令，并测量各次运动位置的偏差来评估重复定位精度。
我们进行了10次重复定位精度检测，获取了如下结果：
- 平均偏差：0.03mm
- 最大偏差：0.07mm
3.3 加工精度
加工精度是评估数控机床在实际加工过程中能够达到的精度水平。通过进行实际加工并测量加工件的尺寸来评估加工精度。
我们进行了多个加工件的尺寸检测，并得出如下结果：
- 加工件1：尺寸偏差±0.05mm
- 加工件2：尺寸偏差±0.08mm
- 加工件3：尺寸偏差±0.06mm
4. 数据分析与评估
基于以上检测结果，我们对数控机床的精度进行了评估。
4.1 优势
数控机床在定位精度和重复定位精度方面表现良好，平均偏差较小，最大偏差也在可接受范围内。
4.2 不足
数控机床在加工精度方面存在一定的改进空间，加工件的尺寸偏差较大，需要优化加工工艺和控制系统。
5. 改进方向
基于上述评估结果，我们提出如下改进方向：
- 进一步优化数控机床的控制算法，提高加工精度。
- 定期对数控机床进行维护和校准，确保其精度稳定性。
- 在加工过程中加强对工件尺寸的实时监测，及时进行调整和纠正。
数控机床位置精度及标准
数控机床是现代制造业中不可或缺的的设备，广泛应用于汽车、航空、医疗、工程机械等领域。所谓数控机床位置精度，就是指数控机床在工作过程中所能达到的加工精度水平。优秀的数控机床位置精度能够提高生产效率、提高质量保障以及节约成本。
一、 数控机床位置精度的定义和分类
机床精度是机床本身特性指标，机床加工精度则是机床的加工能力指标。 数控机床位置精度是指数控机床在工作过程中所能达到的加工精度水平。根据加工对象的特点，数控机床加工的位置精度可以分为内外圆直径精度、平面度精度、位置精度和直线度精度等。其中，内外圆直径精度是常见的量测指标，是个综合性的参数，直接关系到加工轴线的精度和轮廓的准确性；平面度精度则是指工件表面与基准面的平面度差值；位置精度是在绝对位置下测量，与工件的绝对位置有关；直线度精度是指在工作台坐标系上的误差。
二、 数控机床位置精度的影响因素
数控机床位置精度的影响因素很多，包括机床自身结构、控制系统、加工刀具与工件材料等。具体影响因素如下：
（1） 机床结构。机床的结构对数控机床位置精度的影响最为显著。一般来说，机床的刚性越高，抗震性能越强，位置精度就越高。在机床设计时，应考虑减小机床结构的自由度，对关键部位进行加强。
（2） 控制系统。数控机床的数控系统是机床能否达到指定精度的关键。控制系统负责机床的运动控制，包括运动算法研究、算法设计、编程调试、自动补偿等方面。数控机床应选择高精度、高速度、高稳定性的数控系统，以保证位置精度的稳定性。
（3） 加工刀具。加工刀具的优劣与数控机床位置精度也有着较大的关系。良好的刀具可以确保工件轮廓的准确度、表面光洁度及加工精度，同时可以降低机床切削力、温度及振动，从而提高机床的稳定性及加工效果。
（4） 工件材料。加工对工件材料也有一定的要求。不同工件材料表现出不同的加工特性，因此选择合适的工件材料也是保证数控机床位置精度的一条有效路径。
