乐高齿轮传动的种类
乐高齿轮传动是乐高积木系统中最常见的机械传动方式之一。通过齿轮的转动和相互啮合，可以实现机械运动的传递。乐高系统中常见的齿轮有圆柱齿轮、斜齿轮、同步齿轮等。这些齿轮的应用范围广泛，可以用于机器人、车辆、飞机等各种模型的动力传输。
一、圆柱齿轮
圆柱齿轮是一种圆柱形的齿轮，其齿形为斜齿或直齿。这种齿轮的应用范围很广，常被用于减速或增速传动。圆柱齿轮可以与其他齿轮或蜗轮等组合使用，实现不同速度或方向的传动。在乐高系统中，圆柱齿轮的齿数从8到40不等，可以根据需要进行组合。
二、斜齿轮
斜齿轮是一种带斜齿的齿轮。其齿数不一定相同，可以用于实现不同转速或输出扭矩。斜齿轮可以实现两个轴的垂直传动，同时保证功率的传递。这种齿轮的应用范围广泛，常被用于传动机械臂、爬行器等。
三、同步齿轮
同步齿轮又称“同步带齿轮”，是一种用于搭建平行轴传动系统的齿轮。与传统的圆柱齿轮相比，同步齿轮具有更强的垂直、水平力的传递能力。同步齿轮可以保证精准的配合，使整个系统的传动更加平稳。乐高系统中常见的同步齿轮有放大同步齿轮、减速同步齿轮等。
四、蜗轮蜗杆传动
蜗轮传动是一种用于传递转速和扭矩的传动方式。其由蜗轮和蜗杆两部分组成，可以实现大扭矩的输出。在乐高系统中，蜗轮通常与同步齿轮、圆柱齿轮等齿轮组合使用，实现减速传动。
五、差速器
差速器是一种机械装置，用于将动力分配到两个输出轴上。在车辆和机器人中，差速器可以帮助实现转向，同时保证各个输出轴的转速保持一致。乐高系统中常见的差速器有简单的双输出差速器和三输出差速器。
六、脉冲发生器
脉冲发生器是一种用于发生固定脉冲次数的齿轮系统。脉冲发生器可以与编码器一起使用，实现机器人运动的测速和位置检测。乐高系统中常见的脉冲发生器有1:1和1:2两种型号，可以根据需要进行选择。
以上就是乐高齿轮传动的种类。在搭建乐高机器人或模型时，可以根据需要选择不同的齿轮组合，实现不同的传动方式。对于机械结构的初学者来说，掌握齿轮传动的基础知识是很重要的。通过自己动手搭建机械模型，可以更好地理解齿轮传动的原理和应用。七、连杆机构
乐高齿轮摩托车的知识点
一、知识概述
《乐高齿轮摩托车》
①基本定义：乐高齿轮摩托车呢，就是用乐高积木拼搭出来的摩托车模型，这里面关键用到了齿轮零件。齿轮在这个摩托车模型里就像是发动机的小助手，能让轮子转动起来。
②重要程度：在乐高创意搭建里算是比较有趣而且有点小难度的作品。它能让我们对机械原理有个初步的认识，特别是齿轮的传动原理。
③前置知识：得先对基本的乐高积木拼接方法有点概念，像怎么把两块乐高积木稳稳地连接在一起。还得知道什么是车轮、车架这些基本的摩托车组成部分。
④应用价值：除了自己在家把玩很有趣外，还可以作为学校里科技小制作展示品，或者参加乐高比赛的项目。要是给小朋友看的话，算是一种很生动的科学启蒙。
二、知识体系
①知识图谱：在乐高搭建这个小领域里，它是偏机械传动方面的作品。算是比较进阶的一种搭建，和基础的乐高房子之类的搭建相比，它涉及更多的物理原理方面的知识。
②关联知识：和乐高的其他机械类搭建有关联，像乐高齿轮小汽车。也和简单的物理知识，如力的传递、旋转运动有关。
③重难点分析： - 掌握难度：对小朋友来说有点难。难点在于齿轮的安装和调试。要让齿轮咬紧又不会卡住，而且要调整好位置才能让摩托车顺利行驶。
- 关键点：齿轮的搭配，大齿轮和小齿轮怎么组合才能让摩托车跑起来速度合适、力量合适。车架的稳定性也很重要，不然摩托车跑着跑着就散架了。
④考点分析：要是有乐高搭建比赛啥的，就会考查摩托车的结构是否合理，齿轮传动是不是顺畅，外观设计有没有创意。
三、详细讲解【实践应用类】
①准备工作：需要各种各样形状的乐高积木，尤其是圆形的齿轮、长条形的车架乐高，还有像小圆盘一样的轮毂积木。当然，少不了摩托车手人仔等增加趣味的小零件。
②操作流程：
- 先搭建车架。就像盖房子打地基一样，车架要结实。用长条乐高积木搭建出基本框架，找到合适的宽度和长度，保证后面能安装其他零件。
- 接着装车轮。把轮毂积木套在合适的轴上，然后连接到车架上。这里要注意两端都要对称，不然摩托车就会歪。
29
第
页主要内容理解并计算齿轮传动比
知识探索
什么是齿轮速度？
齿轮速度与什么有关？
齿轮速度快好还是慢好？
齿轮的主动与从动
根据传动的方向，将齿轮分为主动轮与从动轮。
主动轮提供动力，从动轮被动运行。
齿轮可以应用在一切要求实现变速的机械（设
备）中。变速箱
变速箱主要是指汽
车的变速箱，它分为手动
和自动两种。
手动变速箱主要由
齿轮和轴组成，通过不
同的齿轮组合产生变速
变矩。
自动变速箱AT由液
力变扭器、行星齿轮和液
压操纵系统组成，通过液
力传递和齿轮组合的方式
达到变速变矩。第6课变 速 箱

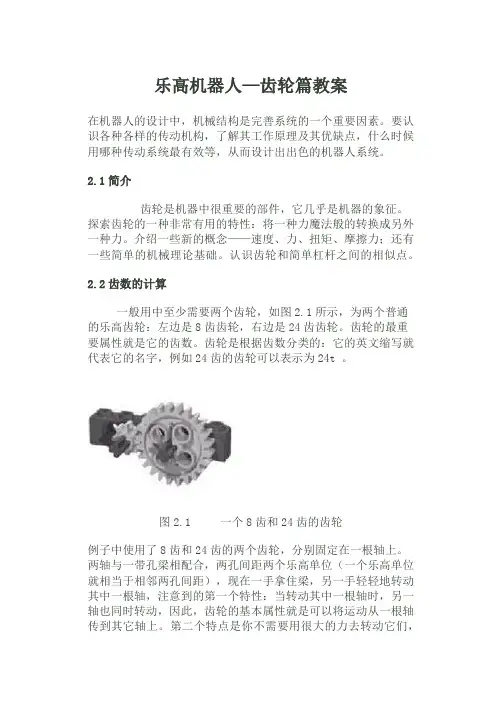

乐高机器人—齿轮篇教案
在机器人的设计中，机械结构是完善系统的一个重要因素。要认识各种各样的传动机构，了解其工作原理及其优缺点，什么时候用哪种传动系统最有效等，从而设计出出色的机器人系统。
2.1简介
齿轮是机器中很重要的部件，它几乎是机器的象征。探索齿轮的一种非常有用的特性：将一种力魔法般的转换成另外一种力。介绍一些新的概念——速度、力、扭矩、摩擦力；还有一些简单的机械理论基础。认识齿轮和简单杠杆之间的相似点。
2.2齿数的计算
一般用中至少需要两个齿轮，如图2.1所示，为两个普通的乐高齿轮：左边是8齿齿轮，右边是24齿齿轮。齿轮的最重要属性就是它的齿数。齿轮是根据齿数分类的：它的英文缩写就代表它的名字，例如24齿的齿轮可以表示为24t 。
图2.1 一个8齿和24齿的齿轮
例子中使用了8齿和24齿的两个齿轮，分别固定在一根轴上。两轴与一带孔梁相配合，两孔间距两个乐高单位（一个乐高单位就相当于相邻两孔间距），现在一手拿住梁，另一手轻轻地转动其中一根轴，注意到的第一个特性：当转动其中一根轴时，另一轴也同时转动，因此，齿轮的基本属性就是可以将运动从一根轴传到其它轴上。第二个特点是你不需要用很大的力去转动它们，因为齿轮间配合相当紧凑，摩擦力很小，这也是乐高工艺系统大特性之一：部件之间配合精度高。第三个特点是两根轴反向转动：一个顺时针，一个逆时针。第四个特点：也是最重要的特性，就是两根轴的旋转速度不同。当转动8齿齿轮时，24齿齿轮转动得很慢；而24齿的齿轮转动时，8齿齿轮转动得很快。
2.3加速和减速传动
先转动大齿轮（24齿），它的每一个齿都与8齿的两个齿啮合的很好。当转动24齿，每一次在齿轮的接触面一个新齿取代前一个齿时，8齿也刚好转过一个齿，因此，大齿轮转过8个齿（24齿的齿轮）就可以让小齿轮转过一圈（360度）。当大齿轮再转过8个齿时，小齿轮又转了一圈。在你转动24齿齿轮的最后8个齿时，8齿齿轮转过第三圈。这也是两轴产生不同速度的原因：24齿齿轮转动一圈，8齿齿轮转动了三圈！我们用两个齿轮齿数之比来表示两者的关系：24比8。经过简化，得到3:1。从数字来看，24齿齿轮1转就相当与8齿齿轮的3转。
