F199C示波表在汽车维修中的应用

电控汽车电子信号波形分析在维修中的运用研究作者：暂无来源：《发明与创新·大科技》 2018年第2期摘要：一般发动机微机控制在进行数据传输时，都是以电子信号形式实施的。

在发动机运转时，通过对发动机微机系统传输数据的波形进行观察与检测，就能知道发动机微机控制系统是否处于正常状态，并能对其故障进行判断。

基于此，本文论述了电控汽车电子信号波形分析在维修中的应用，希望能为相关研究者提供一定的参考依据。

关键词：电控汽车；电子信号波形分析；维修运用一、直流模拟信号模拟信号是指用持续变化的物理量将信息表示出来。

随着时代的变化，信号的频率、幅度和相位会发生不间断以及连续的变化。

一般情况下，汽车电控元件会产生的直流模拟信号主要是0～1 V或0～5 V持续变化的直流电压信号，主要包括进气压力传感器、温度传感器、空气流量计和节气门位置传感器等。

输出电压值能否随物理量变化而发生对应和连续性的变化是其主要的判断依据。

1.检测首先，要对电控单元同节气门位置传感器间是否有正常的连接线路进行检查，然后用万用表对连接线路线阻进行检测。

一般情况下，线阻不应高于0.5 Ω，接着再将点火开关打开，对端子A—B间电压进行检测。

当电压为5 V时，属于正常，完成检测之后要关闭点火开关。

其次，要连接好示波器，并正接电源正负极。

再次，打开点火开关，不启动发动机，缓慢踩下踏板，直到节气门位置完全打开或关闭，然后再快速地踩下踏板，直到完全打开及关闭节气门。

2.分析波形要对相关维修资料进行查阅，比较所测波形的设计参数。

一般情形下，传感器信号电压会在怠速到节气门全开这一阶段发生连续变化。

假如波形有异常状况，比方说波形有断裂出现，那么说明这是有故障的传感器。

二、直流频率的调制信号借助电压振荡控制器，实现直流变化电压到频率不同的振荡信号的转换即直流频率的调制信号。

它一般有空气流量计、数字式的进气压力传感器以及光电式的转角传感器。

物理量变化时，输出信号频率大小是否会发生变化、波形外观同输出峰值电值是否保持一致，这是它重要的判断根据。

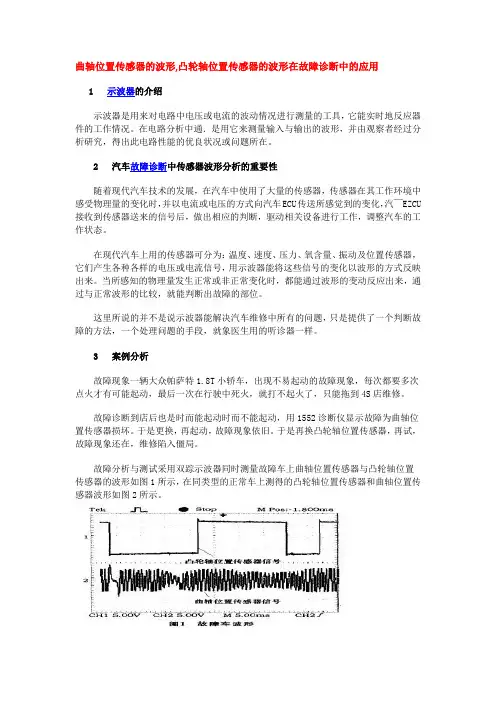

曲轴位置传感器的波形,凸轮轴位置传感器的波形在故障诊断中的应用1 示波器的介绍示波器是用来对电路中电压或电流的波动情况进行测量的工具，它能实时地反应器件的工作情况。

在电路分析中通．是用它来测量输入与输出的波形，并由观察者经过分析研究，得出此电路性能的优良状况或问题所在。

2 汽车故障诊断中传感器波形分析的重要性随着现代汽车技术的发展，在汽车中使用了大量的传感器，传感器在其工作环境中感受物理量的变化时，并以电流或电压的方式向汽车ECU传送所感觉到的变化，汽￣EZCU 接收到传感器送来的信号后，做出相应的判断，驱动相关设备进行工作，调整汽车的工作状态。

在现代汽车上用的传感器可分为：温度、速度、压力、氧含量、振动及位置传感器，它们产生各种各样的电压或电流信号，用示波器能将这些信号的变化以波形的方式反映出来。

当所感知的物理量发生正常或非正常变化时，都能通过波形的变动反应出来，通过与正常波形的比较，就能判断出故障的部位。

这里所说的并不是说示波器能解决汽车维修中所有的问题，只是提供了一个判断故障的方法，一个处理问题的手段，就象医生用的听诊器一样。

3 案例分析故障现象一辆大众帕萨特1.8T小轿车，出现不易起动的故障现象，每次都要多次点火才有可能起动，最后一次在行驶中死火，就打不起火了，只能拖到4S店维修。

故障诊断到店后也是时而能起动时而不能起动，用1552诊断仪显示故障为曲轴位置传感器损坏。

于是更换，再起动，故障现象依旧。

于是再换凸轮轴位置传感器，再试，故障现象还在，维修陷入僵局。

故障分析与测试采用双踪示波器同时测量故障车上曲轴位置传感器与凸轮轴位置传感器的波形如图1所示，在同类型的正常车上测得的凸轮轴位置传感器和曲轴位置传感器波形如图2所示。

通过比较图1和图2，发现曲轴位置传感器波形有区别。

为什么会有这样的区别，是正常的还是不正常的？经过对曲轴位置传感器的结构进行分析研究，从图3曲轴位置传感器的结构可知，它是一圈缺口齿的环，对比图2中曲轴位置传感器的波形，就能得出此环共有60个缺口齿，其中有1个缺口占2个齿的位置，在图2中曲轴位置传感器的波形中能算出59个正弦波，与曲轴位置传感器环有59个缺口齿对应，图2中凸轮轴位置传感器波形中间距较大的位置对应缺口齿环2个缺齿的位置。

电控汽油喷射系统的波形分析汽车用示波器一、汽车示波器的功用汽车上电子设备所占的比例越来越多，电子设备的修理工作也就越来越多，这就对今天的汽车维修技术提出了新挑战。

现代的汽车修理工作已经不再是一个单纯的机械修理，而是机械和电子一体化的维修，如果一个汽车维修企业不具备有效地排除汽车电子设备的故障能力，这个企业必将面临被淘汰的危险。

为了能有效地排除汽车电子设备的故障，保证汽车修理的质量，必须具备以下三个基本条件：（1）必备的测试设备；（2）必需的维修资料；（3）必要的技术培训；汽车示波器的诞生为汽车修理技术人员快速判断汽车电子设备故障提供了有力了的工具。

用普通的示波器去测试电子设备时，最大的困难是设定示波器（即调整示波器的各个按钮，使显示的波形更为清楚）和分析波形，而使用汽车示波器测试汽车电子设备非常简单，只要像点菜单一样，选择要测试的内容，无需任何设定和调整就可以直接观察波形。

汽车示波器是专门为汽车维修人员设计的“傻瓜”示波器，它的设定和调整是全自动的，使用汽车示波器，就你使用一台“傻瓜”照相机一样方便。

示波器与万用表相比有着更为精确及描述细致的优点，万用表通常只能用1—2个电参数来反映电信号的特征，而示波器则用电压随时间的变化的图形来反映—‘个电信号，它显示电信号比万用表更准确、更形象达式有些汽车电子设备的信号变化速率非常快，变化周期达到干分之一秒．通常测试仪器的扫描速度应该是被测试信号的5—10倍。

还有许多故障信号是间歇的，时有时无，这就需要仪器的测试速度大大高于故障信号曲速度。

汽车示波器不仅可以快速捕捉电信号，还对以用较慢的速度来显示这些波形，以便一面观察，一面分析。

汽车示波器还可以以储存的方式记录信号波形，反复观察已经发生过的快速信号，这就为分析故障提供了极大方便。

无论是高速信号(如喷油嘴、间歇性故障信号)，还是慢速信号(如节气门位置变化及氧传感器信号)，都可以用汽车示波器来观测被测设备的工作状况。

汽车维修专用仪器仪表及工具肖永清摘要修理汽车时,需要借助专用的诊断、检测仪器仪表及工具。

在使用这些工具、仪器仪表之前,必须详细了解其结构性能及使用注意事项。

发动机综合分析仪、CO、HC废气分析仪及燃油系统分析仪、汽车专用示波器、燃油压力测量仪、常用仪表等的使用及注意事项。

关键词汽车维修检测分析仪示波器汽车常用仪表中图分类号U472.9文献标识码B一、发动机综合分析仪1.综合检测的基本内容发动机是汽车的动力源,汽车的一些基本技术性能都直接或间接地与发动机的性能相联系,因此发动机综合性能的检测对整车性能的了解至关重要。

发动机台架试验,是发动机拆离汽车以测功机吸收发动机的输出功率对诸如功率、扭矩以及油耗和排放等最终性能指标进行定量测定。

发动机综合分析仪,主要是在检测线上或汽车调试站内就车辆对发动机各系统的工作状态,如点火、喷油、电控系统和传感元件,以及进排气系统和机械工作状态等的静态和动态参数进行分析,为发动机技术状态判断和故障诊断提供科学依据。

该分析仪还具有故障自动判断功能、排气分析软件、能测定汽车排放指标,是当代传感技术、动态数据采集技术和信号处理技术在发动机检测领域应用的高科技机电一体化产品。

可对不同结构的汽、柴油机的常规和电控汽车的点火、燃油、冷却、润滑、进排气、电控系统、传感器元件、排放和动力等特性进行动态检测和故障分析,无需被检车辆的任何专用资料和数据,从而使分析仪成为汽车检测站、维修企业、设计制造和教学培训部门的必备设备。

2.发动机综合分析仪基本功能(1)无外载测功功能即加速测功。

(2)点火系统检测。

初级与次级点火波形的采集与处理,平列波、并列波与重叠和重叠角的处理与显示,断电器闭合角和开启角,点火提前角的测定等。

(3)机械和电控喷油过程参数(压力、波形、喷油、脉宽、喷油提前角等)的测定。

(4)进气歧管真空度波形测定与分析。

(5)各缸工作均匀性测定。
