中职机械制图 测试题

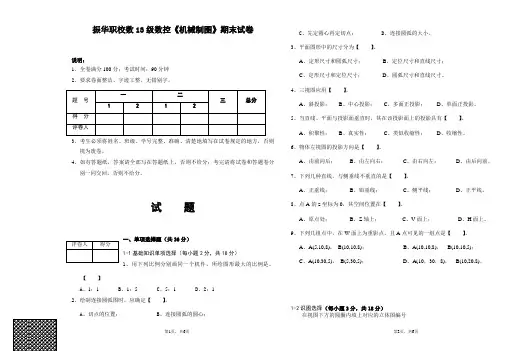

第1页，共6页第2页，共6页振华职校数13级数控《机械制图》期末试卷说明：1、全卷满分100分；考试时间：90分钟2、要求卷面整洁、字迹工整、无错别字。

3、考生必须将姓名、班级、学号完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

4、如有答题纸，答案请全部写在答题纸上，否则不给分；考完请将试卷和答题卷分别一同交回，否则不给分。

试 题一、单项选择题（共36分）1-1基础知识单项选择（每小题2分，共18分）1、用下列比例分别画同一个机件，所绘图形最大的比例是。

【 】A 、1：1B 、1：5C 、5：1D 、2：12、绘制连接圆弧图时，应确定【 】。

A 、切点的位置；B 、连接圆弧的圆心；C 、先定圆心再定切点；D 、连接圆弧的大小。

3、平面图形中的尺寸分为【 】。

A 、定形尺寸和圆弧尺寸；B 、定位尺寸和直线尺寸；C 、定形尺寸和定位尺寸；D 、圆弧尺寸和直线尺寸。

4、三视图应用【 】。

A 、斜投影；B 、中心投影；C 、多面正投影；D 、单面正投影。

5、当直线、平面与投影面垂直时，其在该投影面上的投影具有【 】。

A 、积聚性； B 、真实性； C 、类似收缩性； D 、收缩性。

6、物体左视图的投影方向是【 】。

A 、由前向后；B 、由左向右；C 、由右向左；D 、由后向前。

7、下列几种直线，与侧垂线不垂直的是【 】。

A 、正垂线；B 、铅垂线；C 、侧平线；D 、正平线。

8、点A 的z 坐标为0，其空间位置在【 】。

A 、原点处；B 、Z 轴上；C 、V 面上；D 、H 面上。

9、下列几组点中，在W 面上为重影点，且A 点可见的一组点是【 】。

A 、A(5,10,8)， B(10,10,8)；B 、A(10,10,8)， B(10,10,5)；C 、A(10,30,5)， B(5,30,5)；D 、A(10，30，8)， B(10,20,8)。

1-2识图选择（每小题3分，共18分）在视图下方的圆圈内填上对应的立体图编号第3页，共6页第4页，共6页二、填空题（共36分）2-1基础知识填空（每空1分，共16分）1、三视图的投影规律为： 、 、 。

中职机械制图复习题答案
1. 机械制图中，三视图包括哪些视图？
答：三视图包括主视图、左视图和俯视图。

2. 什么是正投影法？
答：正投影法是一种将三维物体投影到二维平面上的投影方法，其中
物体的每个点都垂直于投影面进行投影。

3. 在机械制图中，标注尺寸时应注意哪些要点？
答：标注尺寸时应注意以下要点：尺寸线必须清晰，尺寸数字应放在
尺寸线的上方或旁边，尺寸数字应清晰可读，尺寸标注应符合国家标准。

4. 什么是第一角法和第三角法？
答：第一角法和第三角法是两种不同的投影方法。

第一角法中，主视
图位于物体的前面，左视图位于物体的左侧，俯视图位于物体的上方。

第三角法中，主视图位于物体的后面，左视图位于物体的右侧，俯视
图位于物体的下方。

5. 机械制图中，什么是剖面图？
答：剖面图是一种通过假想的切割面将物体切开，以显示物体内部结
构的视图。

6. 在机械制图中，如何表示螺纹？
答：螺纹可以通过螺纹的符号、大小、螺距等参数来表示。

螺纹的表
示方法应符合相关标准。

7. 什么是装配图？
答：装配图是一种展示多个零件如何组合在一起形成完整机械设备或
结构的图纸。

8. 在机械制图中，什么是公差？
答：公差是指允许零件尺寸在一定范围内变动的量值，它反映了零件
的制造精度。

9. 什么是表面粗糙度？
答：表面粗糙度是指物体表面微观不平度的度量，它影响零件的摩擦、磨损、密封和接触刚度等性能。

10. 机械制图中，什么是焊接符号？
答：焊接符号是用来表示焊接方法、焊接类型和焊接要求的图形符号，它有助于指导焊接操作和检验焊接质量。

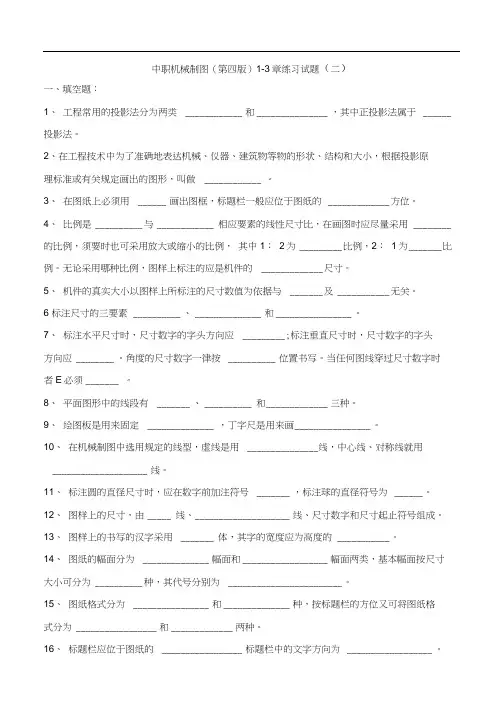

中职机械制图（第四版）1-3章练习试题（二）一、填空题：1、工程常用的投影法分为两类____________ 和_______________ ，其中正投影法属于______ 投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做 ____________ 。

3、在图纸上必须用______ 画出图框，标题栏一般应位于图纸的_____________ 方位。

4、比例是__________ 与____________ 相应要素的线性尺寸比，在画图时应尽量采用________ 的比例，须要时也可采用放大或缩小的比例，其中1：2为_________ 比例，2：1为_______ 比例。

无论采用哪种比例，图样上标注的应是机件的 _____________ 尺寸。

5、机件的真实大小以图样上所标注的尺寸数值为依据与_______ 及 ___________ 无关。

6 标注尺寸的三要素__________ 、______________ 和________________ 。

7、标注水平尺寸时，尺寸数字的字头方向应_________ ;标注垂直尺寸时，尺寸数字的字头方向应 ________ 。

角度的尺寸数字一律按__________ 位置书写。

当任何图线穿过尺寸数字时者E必须_______ 。

8、平面图形中的线段有_______ 、__________ 和_____________ 三种。

9、绘图板是用来固定______________ ，丁字尺是用来画________________ 。

10、在机械制图中选用规定的线型，虚线是用_______________线，中心线、对称线就用____________________ 线。

11、标注圆的直径尺寸时，应在数字前加注符号_______ ，标注球的直径符号为______ 。

12、图样上的尺寸，由_____ 线、____________________ 线、尺寸数字和尺寸起止符号组成。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
