二、在括号中写出三视图的六方位关系，并填空。
（15分）
1、主、俯视图，主、左视图，俯、左视图。
2、主视图反映物体的和；
俯视图反映物体的和；
左视图反映物体的和。
3、俯、左视图，远离主视图的一侧表示物体的面；
靠近主视图的一侧表示物体的面。
三、制图基础作图。
（30分）
1、按要求在框格中书写字体。
（5分）
2、在下图左侧画出与右侧对应的图线。
（5分）
3、画出箭头并标注图形的尺寸（尺寸数值按照1:1量取，并圆整为整数）。
（5分）
（第2题图）（第3题图）4、按小图要求画出正六边形。
（5分）
5、参照小图按斜度1：6不全下图，并标注斜度。
（5分）
6、按照比例1:1抄画小图，并标注尺寸。
（5分）
四、三视图及相关作图。
1、根据立体图，在三视图中作出A、B、C、D四点的三面投影。
（4分）
2、根据主、俯视图作出圆柱的主视图，并求出A、B两点的其余投影。
（6分）
3、根据给出的两个视图，补画第三个视图。
（16分）
1）2）
3）4）
4、根据立体图，画出几何图的三视图。
（第一题5分，第二题6分，共11分）1）
2）
5、根据三视图，找出与之对应的立体图，并在括号中标注清楚。
（8分）
（）（）（）（）
（）（）（）（）。
中职机械制图试题库及答案一、选择题1. 机械制图中，下列哪个选项是表示图纸比例的？A. A3图纸B. 1:1C. 图框D. 尺寸线答案：B2. 下列哪个选项是机械制图中常用的投影方法？A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A3. 以下哪个选项表示尺寸线的箭头？A. 断面符号B. 箭头C. 点画线D. 波浪线答案：B4. 机械制图中，下列哪个选项表示尺寸线的延长线？A. 尺寸界线B. 尺寸线C. 尺寸数字D. 尺寸箭头答案：A5. 在机械制图中，下列哪个选项表示轴测图？A. 正视图B. 俯视图C. 左视图D. 轴测图答案：D二、填空题1. 机械制图中，图纸幅面大小通常有A0、A1、A2、______、A4等。
答案：A32. 在机械制图中，尺寸数字应标注在______上。
答案：尺寸线3. 下列投影方法中，______投影是机械制图中常用的一种投影方法。
答案：正投影4. 机械制图中，表示尺寸线的延长线的线段称为______。
答案：尺寸界线5. 在机械制图中，______是用来表示物体形状和尺寸的图形。
答案：视图三、判断题1. 在机械制图中，尺寸线与尺寸界线不能相交。
（）答案：√2. 机械制图中，箭头表示尺寸线的延长线。
（）答案：×3. 在机械制图中，尺寸数字可以标注在尺寸线的延长线上。
（）答案：√4. 机械制图中，正视图、俯视图和左视图统称为三视图。
（）答案：√5. 机械制图中，轴测图是一种投影图。
（）答案：√四、简答题1. 简述机械制图中尺寸标注的基本规则。
答案：尺寸标注的基本规则包括：- 尺寸数字应标注在尺寸线上，不得标注在尺寸界线之外；- 尺寸数字应清晰、准确，易于识别；- 尺寸线应与尺寸界线相接，不得相交；- 尺寸箭头应指向尺寸界线，表示尺寸线的延长；- 尺寸标注应遵循国家标准。
2. 简述机械制图中三视图的概念及其作用。
答案：三视图是指正视图、俯视图和左视图。
正视图是从物体的正面观察得到的图形，俯视图是从物体的上方观察得到的图形，左视图是从物体的左侧观察得到的图形。
《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
中职机械制图（第四版）1-3章练习试题（二）一、填空题：1、工程常用的投影法分为两类____________ 和_______________ ，其中正投影法属于______ 投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做 ____________ 。
3、在图纸上必须用______ 画出图框，标题栏一般应位于图纸的_____________ 方位。
4、比例是__________ 与____________ 相应要素的线性尺寸比，在画图时应尽量采用________ 的比例，须要时也可采用放大或缩小的比例，其中1：2为_________ 比例，2：1为_______ 比例。
无论采用哪种比例，图样上标注的应是机件的 _____________ 尺寸。
5、机件的真实大小以图样上所标注的尺寸数值为依据与_______ 及 ___________ 无关。
6 标注尺寸的三要素__________ 、______________ 和________________ 。
7、标注水平尺寸时，尺寸数字的字头方向应_________ ;标注垂直尺寸时，尺寸数字的字头方向应 ________ 。
角度的尺寸数字一律按__________ 位置书写。
当任何图线穿过尺寸数字时者E必须_______ 。
8、平面图形中的线段有_______ 、__________ 和_____________ 三种。
9、绘图板是用来固定______________ ，丁字尺是用来画________________ 。
10、在机械制图中选用规定的线型，虚线是用_______________线，中心线、对称线就用____________________ 线。
11、标注圆的直径尺寸时，应在数字前加注符号_______ ，标注球的直径符号为______ 。
12、图样上的尺寸，由_____ 线、____________________ 线、尺寸数字和尺寸起止符号组成。
《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
《机械制图》课程试题库(中专）第一章制图基本知识与技能一、填空题１、机械制图当中基本图幅有哪五种 A０、A１、A２、A3A4 其中Ａ4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线,尺寸界线采用细实线线,轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加Ｒ。
６、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2:1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★１0、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是( C ）。
Ａ．ＧＢ/T B．ＧB/Z Ｃ.GB2、不可见轮廓线采用( B ）来绘制。
A．粗实线B．虚线 C.细实线３、下列比例当中表示放大比例的是( B ）A．1：1 B．２：1 C.1：2４、在标注球的直径时应在尺寸数字前加( C )Ａ.Ｒ B.Φ C.SΦ4、下列比例当中表示缩小比例的是( Ｃ )Ａ．1：1 Ｂ. 2：1 Ｃ.1：25、机械制图中一般不标注单位，默认单位是( Ａ）Ａ.㎜Ｂ.㎝ C.m６、下列尺寸正确标注的图形是( C)７、下列缩写词中表示均布的意思的是（Ｃ )A.SRB. ＥＱSC.C8、角度尺寸在标注时，文字一律（ A ）书写Ａ.水平 B．垂直 C.倾斜９、标题栏一般位于图纸的( A )A.右下角Ｂ．左下角 C．右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
（× )3、2：1是缩小比例。
（× )4、绘制机械图样时，尽量采用１:１的比例（√ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
三、轴测图3.1 根据文字描述画正等轴测图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第57～57页习题3.2 画组合体的正等轴测图（放大一倍画）∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第58～59页习题 3.3 画组合体的正等轴测草图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第60～60页习题2345题号：题号：678910111213141516题号：1718192324252620212213.4 画带交线的立体的正等轴测图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第61～61页习题题号：3.5 画组合体的斜二等轴测图（放大一倍画）∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第61～61页习题题号：1.正六棱柱，侧棱铅垂，棱柱高20mm，底面中心位于点O，A为底边一个顶点。
（提示：先在另纸上作出XOY面上正六边形的平面图，再作其轴测图。
）2.正四棱台，底面中心位于点O，AB为底面一边，顶面边长20mm，棱台高20mm。
3.长方体顶面为ABCD，体高10mm，另一长方体底面DEFG与ABCD共面，体高20mm。
画出二体叠加后的正等轴测图。
*4.正三棱柱底面中心位于点O，A为底面一顶点，侧棱铅垂，棱高30mm，该棱柱被过点M的水平面和过点N的正平面切去前上部。
（提示：需先在另纸上作其底面之平面图，再作其轴测图。
）5.在正方体的正等轴测图上画其前、顶、左面的内切圆的轴测投影。
6.画以OZ轴为轴，底圆中心为O，直径40mm，顶圆直径20mm，高30mm的圆锥台的正等轴测图。
7.画轴线侧垂，外径40mm，内径30mm，长50mm的圆筒的正等轴测图。
8.9.10.11.12.13.14.15.16.17.18.三、轴测图 3.4 画带交线的立体的正等轴测图19.20.21.22.23.24.25.26.。

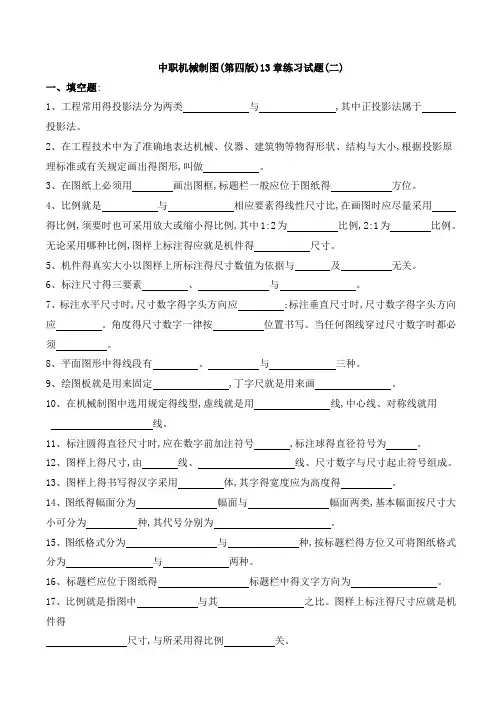

中职机械制图(第四版)13章练习试题(二)一、填空题:1、工程常用得投影法分为两类与 ,其中正投影法属于投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物得形状、结构与大小,根据投影原理标准或有关规定画出得图形,叫做。
3、在图纸上必须用画出图框,标题栏一般应位于图纸得方位。
4、比例就是与相应要素得线性尺寸比,在画图时应尽量采用得比例,须要时也可采用放大或缩小得比例,其中1:2为比例,2:1为比例。
无论采用哪种比例,图样上标注得应就是机件得尺寸。
5、机件得真实大小以图样上所标注得尺寸数值为依据与及无关。
6、标注尺寸得三要素、与。
7、标注水平尺寸时,尺寸数字得字头方向应 ;标注垂直尺寸时,尺寸数字得字头方向应。
角度得尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
8、平面图形中得线段有、与三种。
9、绘图板就是用来固定 ,丁字尺就是用来画。
10、在机械制图中选用规定得线型,虚线就是用线,中心线、对称线就用线。
11、标注圆得直径尺寸时,应在数字前加注符号 ,标注球得直径符号为。
12、图样上得尺寸,由线、线、尺寸数字与尺寸起止符号组成。
13、图样上得书写得汉字采用体,其字得宽度应为高度得。
14、图纸得幅面分为幅面与幅面两类,基本幅面按尺寸大小可分为种,其代号分别为。
15、图纸格式分为与种,按标题栏得方位又可将图纸格式分为与两种。
16、标题栏应位于图纸得标题栏中得文字方向为。
17、比例就是指图中与其之比。
图样上标注得尺寸应就是机件得尺寸,与所采用得比例关。
18、常用比例有、与三种;比例1:2就是指就是得2倍,属于比例;比例2:1就是指就是得2倍,属于比例。
19、图时应尽量采用比例,需要时也可采用或得比例。
无论采用何种比例,图样中所注得尺寸,均为机件得。
20、汉字应用体书写,数字与字母应书写为体或体。
21、字号指字体得 ,图样中常用字号有号四种。
22、常用图线得种类有等八种。
23、图样中,机件得可见轮廓线用 ,不可见轮廓线用画出,尺寸线与尺寸界线用画出,对称中心线与轴线用画出。
机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。
2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。
3、 机械制图当中的汉字应写成 长仿宋体。
*4、图样中的尺寸以 mm 为单位。
5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平 书写。
★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。
A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。
A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。

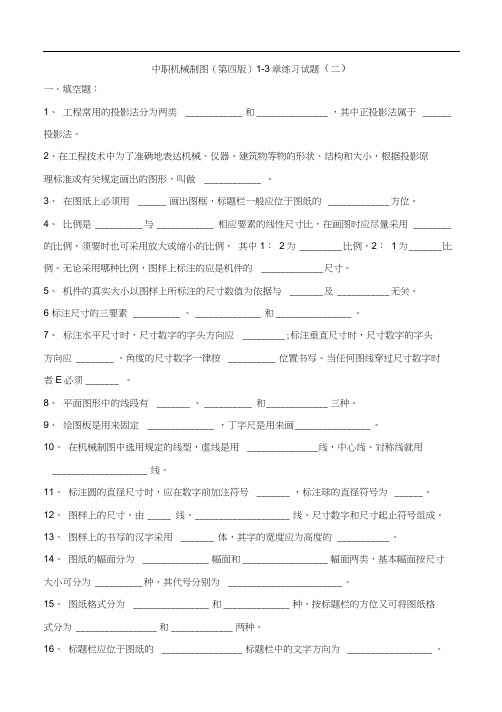

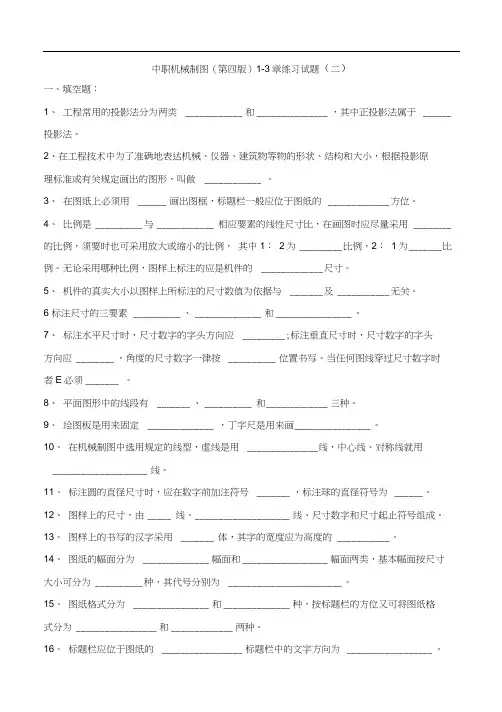

中职机械制图（第四版）1-3章练习试题(二)一、填空题：1、工程常用的投影法分为两类和，其中正投影法属于投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。
3、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。
4、比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。
无论采用哪种比例，图样上标注的应是机件的尺寸。
5、机件的真实大小以图样上所标注的尺寸数值为依据与及无关。
6、标注尺寸的三要素、和。
7、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
8、平面图形中的线段有、和三种。
9、绘图板是用来固定，丁字尺是用来画。
10、在机械制图中选用规定的线型，虚线是用线，中心线、对称线就用线。
11、标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。
12、图样上的尺寸，由线、线、尺寸数字和尺寸起止符号组成。
13、图样上的书写的汉字采用体，其字的宽度应为高度的。
14、图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。
15、图纸格式分为和种，按标题栏的方位又可将图纸格式分为和两种。
16、标题栏应位于图纸的标题栏中的文字方向为。
17、比例是指图中与其之比。
图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
18、常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。
19、图时应尽量采用比例，需要时也可采用或的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的。
20、汉字应用体书写，数字和字母应书写为体或体。
21、字号指字体的，图样中常用字号有号四种。
22、常用图线的种类有等八种。
23、图样中，机件的可见轮廓线用，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。
虚线、细实线和细点划线的图线宽度约为粗实线的。
24、图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。
25、标注尺寸的三要素是、、。
26、尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。
27、斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。
28、锥度是指与的比，，标注时符号的锥度方向应与所标锥度方向。
29平面图形中的线段可分为、、三种。
它们的作图顺序应是先画出，然后画，最后画。
30、平面图形中的尺寸，按其作用可分为和两类。
31已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫32、投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。
33、当投射线互相，并与投影面时，物体在投影面上的投影叫。
按正投影原理画出的图形叫。
34、一个投影确定物体的形状，通常在工程上多采用。
35、当直线（或平面）平行于投影面时，其投影，这种性质叫性；36、直线按其对投影面的相对位置不同，可分为、和三种。
42平面按其对投影面的相对位置不同，可分为、和三种。
37、与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线。
38、与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。
39、与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。
40、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
41、空间两直线的相对位置有、、三种。
42、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，一定。
43、三视图的投影规律是：主俯视图；主左视图；俯左视图。
44、按剖切范围分，剖视图可分为、和三类。
45、侧垂线与H面，与V ，与W 面，侧平线与H 面，与V 面，与W 面。
（垂直、平行、倾斜）46、当线段垂直于投影面时，得到的投影，具有性。
47、视图包括四种。
48、图样中一般采用图表达机件的外部结构形状，而机件的内部结构形状则采用图来表达。
49、将机件向基本的投影面投射所得的视图称为。
50、基本视图分别是共六个视图。
三投影体系中的三视图包括、、三种。
51、在图纸上必须用画出图框，标题栏一般应位于图纸的方位。
52、一个完整的尺寸应该包括三部分。
53、三视图的“三等”关系可以叙述为：主、俯视图，俯、左视图，主、左视图。
54、中心投影法所得到图形大小在随着, 和三者之间不同的位置而变化.55、平行投影法分为和 .56、正投影的基本性质, 和 .57、尺寸标注的基本要求: ,58、直线在三面投影体系中有三种位置: , , .59、垂直于一个投影面, 于另外两个投影面的直线.称为投影面垂直线.60、投影面垂直线有三种,垂直于H面的直线称为,61、垂直于V面的直线称为,垂直于W面的直线称为 .62、平行于一个投影面，另外两个投影面的直线,称为投影面平行线.63、投影面平行线有三种: 平行于H 面的直线称为,平行于V面的直线称为平行于W面的直线称为 .64、平行于一个投影面于另两个投影面的平面,称为投影面平行面.65、于一个投影面而与另两个投影面的平面称为投影面垂直面.66、与三个投影面都的平面,称为一般位置平面.67、平面基本体主要分为和两种.68、按表面的性质不同,基本体通常分为和 .69、表面都是由若干个平面所围成的几何形体,称为70、圆柱面上任意一条平行于轴线的直线,称为 .71、圆柱是由和, 底面组成.72、圆锥表面由和组成.73、圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为 .74、平面体一般要注出它的, , 三个方向的尺寸.75、对于回转体来说,通常只要注出和 .76、图样上的尺寸是零件的尺寸, 尺寸以为单位时,不需标注代号或名称.77、绘制圆的对称中心线时，其圆的相交处应是，超出轮廓线的长度为3～5mm，当圆直径叫小时，中心线可用代替。
78、图形的轮廓线、轴线或对称中心线及其引出线可作为79、尺寸界线与尺寸线垂直，超出尺寸线80、尺寸线之间与尺寸界线之间应避免81、尺寸数值可写尺寸线的或处。
82、用正投影法所绘制的物体图形称为。
83、直线在三面投影体系中有三种位置：，，。
84、平行于一个投影面，倾斜于另外两个投影面的直线，称为。
85、与三个投影面都倾斜的直线，称为。
86、平行在三面投影体系中有三种位置：，，。
87、平行于一个投影面，垂直于另两个投影面的平面，称为。
88、根据平行的投影面不同，投影面平行面有三种：。
89、垂直于一个投影面而于另两个投影面倾斜的平面称为。
90、根据垂直的投影面不同，投影面垂直面有三种：。
92、平面都是由若干个平面所围成的几何形体，称为。
93、圆柱是由和组成。
94、圆柱面上任意一条平行与轴线的直线，称为。
95、圆锥表面由和组成。
二、选择题1．图纸的幅面代号有（）种。
A．3种B．5种C．4种D．6种2．一个完整的尺寸所包含的三个基本要素是（）。
A．尺寸界线、尺寸线和箭头B．尺寸界线、尺寸线和尺寸数字C．尺寸界线、尺寸数字和箭头D．尺寸线、箭头和尺寸数字3．图形上标注的尺寸数字表示（）。
A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸4．用下列比例分别画同一个机件，所绘图形最大的比例是（）。
A．1:1 B．1:5 C．5:1 D．2:15．在尺寸标注中，尺寸线为（）。
A．粗实线B．细实线C．细点画线D．双点画线6．绘制平面图形时，应首先绘制（）。
A．连接线段B．已知线段C．中间线段D．基准线7.在标注锥度时，锥度符号的方向应与图中锥度的方向（）A．一致B．垂直C．倾斜D．任意。
8．当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。
A．积聚性B．收缩性C．真实性D．放大性9．三面投影体系中，W面展平的方向是（）。
A．W面永不动B．W面绕Z轴向左转90°C．W面绕Z轴向右转90°D．W面绕Y轴向下转90°10．物体左视图的投影方向是（）。
A．由前向后B．由右向左C．由左向右D．由后向前11．俯视图反映了物体的什么方位（）。
A．上下B．左右C．上下前后D．前后左右12．三视图中"宽相等"是指哪两个视图之间的关系（）。
A．左视图与俯视图B．主视图和左视图C．主视图和俯视图D．主视图和侧视图13．点A的x坐标，反映了A点到（）。
A．H面的距离B．W面的距离C．V面的距离D．原点的距离14．三面投影中，反映一点两线为（）。
A．投影面的平行线B．投影面的倾斜线C．投影面的垂直线 D. 一般位置直线15．三面投影中，反映一线两面为（）。
A．投影面的平行面B．投影面的倾斜面C．投影面的垂直面 D. 一般位置平面16．垂直于H面且与V面、W面倾斜的平面称为（）。
A．正垂面B．铅垂面C．侧垂面D．一般面17．在下列四种说法中，选择一种正确的答案。
（）A．AB是侧平线，BC是正平线，CD是一般位置直线B．AB是侧平线，BC是正平线，CD是正平线C．AB是正垂线，BC是铅垂线，CD是一般位置直线D．AB是正垂线，BC是铅垂线，CD是正平线18．在下列四种说法中，选择一种正确的答案。
（）A．A上B下，C右D左B．A左B上，C右D前C．A后B前，C上D下D．A左B上，C上D下19、俯视图在主视图的（）。
A、正下方B、斜下方C、正左方D、正右方20、点A在H面中的标记为（）。
(a) (b) (c) (d)24、已知圆柱截切后的主、俯视图，正确的左视图是（）。
三个面27、基本视图主要用于表达零件在基本投影方向上的（）形状。
A.内部B.外部C.前后D.左右28、投影面垂直线有（）反映实长。
A.一个投影B．两个投影C.三个投影Ｄ．四个投影三、作图题：1、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
(10分)2、作平面四边形ABCD的投影。
(10分)b'c'a'd'dab3、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
4、在平面ABC内作一条水平线，使其到H面的距离为10mm。
5、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
6、作直线和平面的交点，并判别可见性7、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
8、已知平面的两面投影，完成其第三面投影。
9、作一直线MN，使MN//AB,且与直线CD、EF相交。
