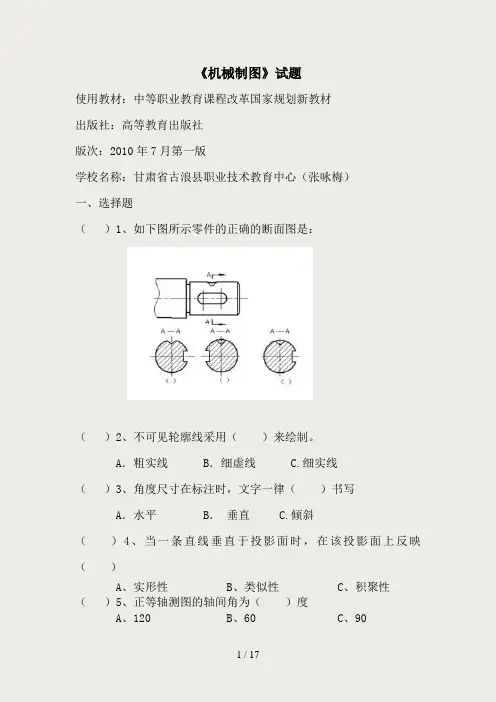

2015-2016学年第一学期2015级机械制图考试试卷第2 页
3、半剖视图中,半个视图与半个剖视图的分界线用()。
A、粗实线
B、细点画线
C、细虚线
D、波浪线
4、机件内部形状已经在半剖视图表达清楚,在另一半表达外形视图中不必再画()。
A、粗实线
B、细实线
C、细虚线
D、波浪线
5、将某部分结构用大于原图形所采用的比例画出,这种图形称为()。
A、视图
B、剖视图
C、断面图
D、局部放大图
6、局部视图的断裂边界用()表示。
A、粗实线
B、点划线
C、细虚线
D、波浪线或双折线
7、选择正确的剖视图。()
(d)
8、选择正确的半剖视图。()
(a)(b)(c)(d)
9、选择正确的移出断面图。()
A-A
(a)
A-A A-A
(b)(c)(d)
A-A
10、选择正确重合断面图()
(a)(b)(c)(d)
2015-2016学年第一学期2015级语文考试试卷第 3 页 2015-2016学年第一学期2015级语文考试试卷第4 页
线
内
不
要
答
题
( )1、外螺纹的大径用符号d 表示。
( )2、断面图 主要用于表达机件某部分的断面。
( )3、局部视图的定义是:将机件的所有部分基本投影面投射所得到的视图 ( )4、剖视图可分为全剖视图和半剖视图。 ( )5、采用局部放大图图表达机件的局部细小结构。
1、将主视图改为全剖视图。(10分)
2、指出下列螺纹画法的错误,将正确的画在旁边。(10分)
3、补画全剖视图中所漏的图线。(10分)
4、识读零件图。(20分)
(1)零件名称叫____________,材料是____________,比例是____________,放大还是缩小比例____________。
(2)零件图左下角图形称为____________, 放大比例为____________。图中波浪线表示 ____________,图形实际长度为____________。
(3)图中共两个螺纹,代号分别为____________和____________。
四、作图题(共50分)
2015-2016学年第二学期2015级机械制图考试试卷第5 页2015-2016学年第一学期2015级机械制图考试试卷第6 页
