集成电路封装工艺摘要集成电路封装的目的,在于保护芯片不受或少受外界环境的影响,并为之提供一个发挥集成电路芯片功能的良好环境,以使之稳定,可靠,正常的完成电路功能.但是集成电路芯片封装只能限制而不能提高芯片的功能.关键词:电子封装封装类型封装技术器件失效Integrated Circuit Packaging ProcessAbstractThe purpose of IC package, is to protect the chip from the outside or less environmental impa ct, and provide a functional integrated circuit chip to play a good environment to make it stable an d reliable, the completion of the normal circuit functions. However, IC chip package and not only restricted to enhance the function of the chip.引言电子封装是一个富于挑战、引人入胜的领域。

它是集成电路芯片生产完成后不可缺少的一道工序，是器件到系统的桥梁。

封装这一生产环节对微电子产品的质量和竞争力都有极大的影响。

按目前国际上流行的看法认为，在微电子器件的总体成本中，设计占了三分之一，芯片生产占了三分之一，而封装和测试也占了三分之一，真可谓三分天下有其一。

封装研究在全球范围的发展是如此迅猛，而它所面临的挑战和机遇也是自电子产品问世以来所从未遇到过的；封装所涉及的问题之多之广，也是其它许多领域中少见的，它需要从材料到工艺、从无机到聚合物、从大型生产设备到计算力学等等许许多多似乎毫不关连的专家的协同努力，是一门综合性非常强的新型高科技学科。

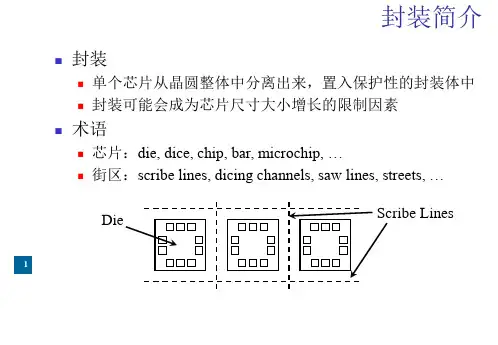

1.电子封装什么是电子封装(electronic packaging)? 封装最初的定义是：保护电路芯片免受周围环境的影响（包括物理、化学的影响）。

第二章 封装工艺流程
TAB技术较之常用的引线工艺的优点：
• （1）对高速电路来说，常规的引线使用圆形导线，而且引线 较长，往往引线中高频电流的趋肤效应使电感增加，造成信号 传递延迟和畸变，这是十分不利的。TAB技术采用矩形截面的 引线，因而电感小，这是它的优点。
• （2）传统引线工艺要求键合面积4mil2，而TAB工艺的内引线 键合面积仅为2mil2这样就可以增加I/O密度，适应超级计算机 与微处理器的更新换代。
第二章 封装工艺流程
• 2.2.2减薄工艺
先划片后减薄和减薄划片两种方法
DBG(dicing before grinding) 在背面磨削之前，将硅片 的正面切割出一定深度的切口，然后再进行磨削。
DBT(dicing by thinning) 在减薄之前先用机械的或化学 的方法切割出一定深度的切口，然后用磨削方法减薄到一 定厚度后，采用常压等离子腐蚀技术去除掉剩余加工量。。
三种导电胶的特点是：化学接合、具有导电功能。
第二章 封装工艺流程
• 导电胶贴装工艺
膏状导电胶： 用针筒或注射器将粘贴剂涂布到芯
片焊盘上（不能太靠近芯片表面，否则 会引起银迁移现象），然后用自动拾片 机（机械手）将芯片精确地放置到焊盘 的粘贴剂上，在一定温度下固化处理 （150℃ 1小时或186℃半小时）。 固体薄膜：
第二章 封装工艺流程
• 打线键合的线材与可靠度 （1）合金线材 铝合金线
因纯铝线材太软很少使用。铝合金线标准线材是铝1%硅。令你一种是含0.5-1%镁的铝导线。其优点是抗疲劳 性优良，生成金属间化合物的影响小。
金线 纯金线的纯度一般用4个9。为增加机械强度，往往在
金中添加5-10ppm 铍或铜。金线抗氧化性好，常由于超声 波焊接中。

第二章 封装工艺流程
2.4.2 载带自动键合技术
芯片凸点制作技术 凸点因形状不同可分为两种
第二章 封装工艺流程
金凸金块凸第块制一制步作作，的对传的芯统片传工进艺行统: 清工洁处艺理
第二步，通过真空溅散的方法，在芯片键合的上表面形 成粘着层和阻挡层。粘着层提供IC芯片上的铝键合点与凸 块间良好的键合力与低的接触电阻特性。常用的材料是Ti、 Cr、和Al，这几种金属的与铝和氧化硅的粘着性很好。扩 散阻挡层的作用是阻止芯片上的铝与凸块材料之间的扩散 反应而形成金属间化合物。
TAB技术较第之二常用章的引线封工艺装的优工点艺： 流程
（1）对高速电路来说，常规的引线使用圆形导线，而 且引线较长，往往引线中高频电流的趋肤效应使电感增 加，造成信号传递延迟和畸变，这是十分不利的。TAB 技术采用矩形截面的引线，因而电感小，这是它的优点。
（2）传统引线工艺要求键合面积4mil2，而TAB工艺的 内引线键合面积仅为2mil2这样就可以增加I/O密度，适 应超级计算机与微处理器的更新换代。
第二章 封装工艺流程
过去，TAB技术不受重视的原因： （1）TAB技术初始投资大； （2）开始时TAB工艺设备不易买到，而传统 的引线工艺已得到充分的发展，且其生产设备 也容易买到； （3）有关TAB技术资料和信息少。但是随着 芯片信息容量及随之而来的引脚数的增加，传 统的分立引线工艺显得力不从心。为降低引线 成本的需要，TAB技术越来越受到人们的青睐， 促使许多半导体厂家积极开发研究。
合金焊料
软质焊料
第二章 封装工艺流程
2.3.3 导电胶粘贴法
导电胶是银粉与高分子聚合物（环氧树脂） 的混合物。银粉起导电作用，而环氧树脂起 粘接作用导。电胶有三种配方：
