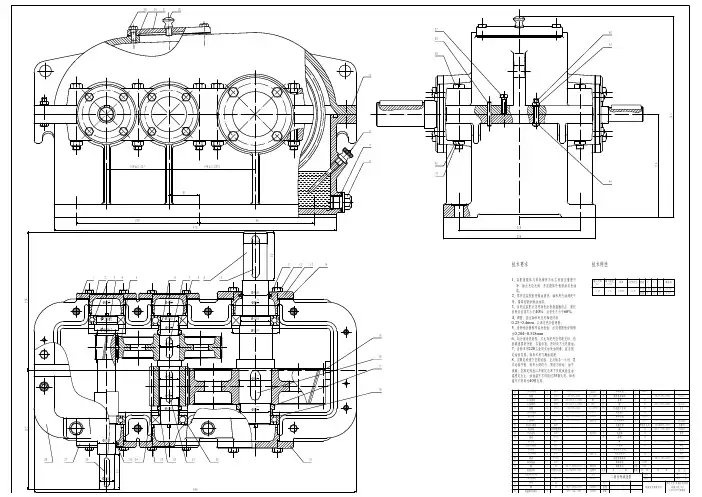

减速器装配图及零件图
- 格式:ppt
- 大小:2.89 MB
- 文档页数:10


第1章初始参数及其设计要求保证机构件强度前提下,注意外形美观,各部分比例协调。
初始参数:功率P=2.8kW,总传动比i=5第2章电动机2.1 电动机的选择根据粉碎机的工作条件及生产要求,在电动机能够满足使用要求的前提下,尽可能选用价格较低的电动机,以降低制造成本。
由于额定功率相同的电动机,如果转速越低,则尺寸越大,价格越贵。
粉碎机所需要的功率为kw=,故P8.2选用Y系列(Y100L2-4)型三相笼型异步电动机。
Y系列三相笼型异步电动机是按照国际电工委员会(IEO)标准设计的,具有国际互换性的特点。
其中Y系列(Y100L2-4)电动机为全封闭的自扇冷式笼型三相异步电动机,具有防灰尘、铁屑或其它杂务物侵入电动机内部之特点,B 级绝缘,工作环境不超过+40℃,相对温度不超过95%,海拔高度不超过1000m,额定电压为380V,频率50HZ,适用于无特殊要求的机械上,如农业机械。
Y系列三相笼型异步电动具有效率高、启动转矩大、且提高了防护等级为IP54、提高了绝缘等级、噪音低、结构合理产品先进、应用很广泛。
其主要技术参数如下:型号:4YL2100-同步转速:min1500r/额定功率:kw=P3满载转速:min1420r/堵转转矩/额定转矩:)⋅TN/(2.2mn最大转矩/额定转矩:)/(T⋅N2.2mn质量:kg3.4极数:4极机座中心高:mm100该电动机采用立式安装,机座不带底脚,端盖与凸缘,轴伸向下。
2.2电机机座的选择第3章 传动比及其相关参数计算3.1 传动比及其相关参数的分配根据设计要求,电动机型号为Y100L2-4,功率P=3kw ,转速n=1420r/min 。
输出端转速为n=300r/min 。
总传动比: 73.430014401===n n i ; (3-1)分配传动比:取3=D i ; 齿轮减速器:58.1373.4===D L i i i ; (3-2) 高速传动比:5.158.14.14.112=⨯==L i i ; (3-3)低速传动比:05.15.158.11223===i i i L 。
单级蜗轮蜗杆减速器装配图单级蜗轮蜗杆减速器装配图一、引言本文档旨在提供单级蜗轮蜗杆减速器的装配图,并详细介绍装配过程中的步骤和注意事项,以供参考使用。
二、装配图介绍1、主要元件a) 蜗轮轴:用于传递动力的轴;b) 蜗杆:用于转动蜗轮的杆状零件;c) 减速器壳体:用于固定和保护蜗轮蜗杆减速器的外壳;d) 输入轴:将动力输入到减速器中的轴;e) 输出轴:从减速器中输出动力的轴;f) 轴承:支撑轴的零件;g) 油封:用于封闭减速器内的润滑油的零件。
2、装配步骤此处展示单级蜗轮蜗杆减速器的装配步骤,如下所示:a) 第一步:将减速器壳体分成上下两部分,清洁减速器内部;b) 第二步:安装蜗轮轴并连接输入轴;c) 第三步:安装蜗杆和轴承,并进行润滑;d) 第四步:安装输出轴并连接蜗杆;e) 第五步:封闭减速器壳体,并安装油封;f) 第六步:进行装配的最终检查,并确认装配质量。
3、注意事项装配单级蜗轮蜗杆减速器时,需要特别注意以下事项:a) 确保清洁减速器内部,避免灰尘和杂质进入;b) 使用适当的工具和方法进行装配,避免损坏关键部件;c) 使用适当的润滑剂,并定期检查和更换;d) 装配完成后进行最终检查,确保各部件安装正确,并进行功能测试。
4、附件本文档涉及以下附件:a) 单级蜗轮蜗杆减速器装配图:[附件名称]5、法律名词及注释a) 蜗轮:一种齿轮,其齿面呈螺旋状,与蜗杆配合使用,可实现减速和增力的效果。
b) 蜗杆:一种杆状零件,与蜗轮配合使用,可将旋转运动转化为线性运动。
c) 减速器:一种机械装置,用于减少输入轴的旋转速度,并增加扭矩输出。
d) 轴承:一种能够支撑轴的零件,减少运动时的摩擦和磨损。
