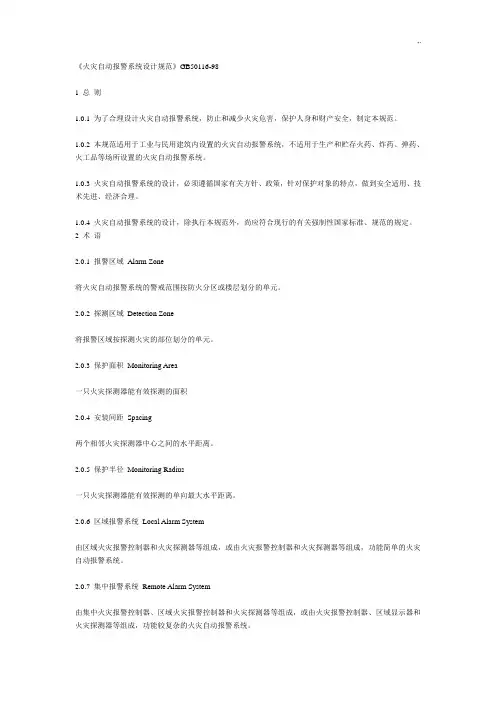

《火灾自动报警系统设计规范》GB50116-981 总则1.0.1 为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制定本规范。

1.0.2 本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适用于生产和贮存火药、炸药、弹药、火工品等场所设置的火灾自动报警系统。

1.0.3 火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。

1.0.4 火灾自动报警系统的设计，除执行本规范外，尚应符合现行的有关强制性国家标准、规范的规定。

2 术语2.0.1 报警区域Alarm Zone将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。

2.0.2 探测区域Detection Zone将报警区域按探测火灾的部位划分的单元。

2.0.3 保护面积Monitoring Area一只火灾探测器能有效探测的面积2.0.4 安装间距Spacing两个相邻火灾探测器中心之间的水平距离。

2.0.5 保护半径Monitoring Radius一只火灾探测器能有效探测的单向最大水平距离。

2.0.6 区域报警系统Local Alarm System由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。

2.0.7 集中报警系统Remote Alarm System由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，功能较复杂的火灾自动报警系统。

2.0.8 控制中心报警系统Control Center Alarm System由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。

3 系统保护对象分级及火灾探测器设置部位3.1系统保护对象分级3.1.1 火灾自动报警系统的保护对象应根据其使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级，并宜符合表3.1.1的规定。

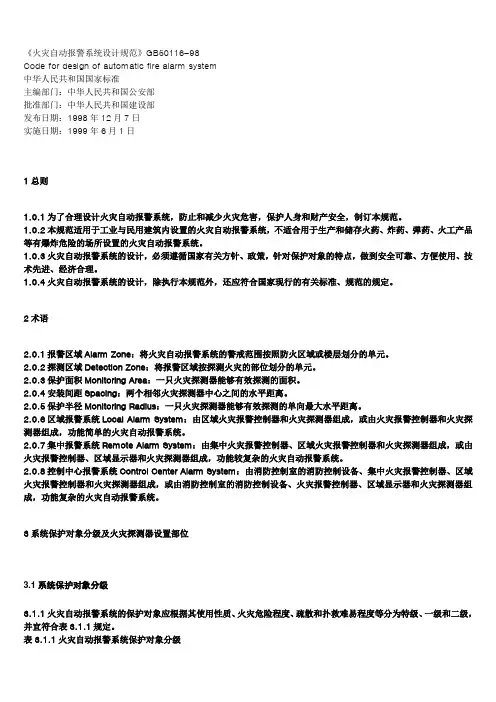

《火灾自动报警系统设计规范》GB50116-98Code for design of automatic fire alarm system中华人民共和国国家标准主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部发布日期：1998年12月7日实施日期：1999年6月1日1总则1.0.1为了合理设计火灾自动报警系统，防止和减少火灾危害，保护人身和财产安全，制订本规范。

1.0.2本规范适用于工业与民用建筑内设置的火灾自动报警系统，不适合用于生产和储存火药、炸药、弹药、火工产品等有爆炸危险的场所设置的火灾自动报警系统。

1.0.3火灾自动报警系统的设计，必须遵循国家有关方针、政策，针对保护对象的特点，做到安全可靠、方便使用、技术先进、经济合理。

1.0.4火灾自动报警系统的设计，除执行本规范外，还应符合国家现行的有关标准、规范的规定。

2术语2.0.1报警区域Alarm Zone：将火灾自动报警系统的警戒范围按照防火区域或楼层划分的单元。

2.0.2探测区域Detection Zone：将报警区域按探测火灾的部位划分的单元。

2.0.3保护面积Monitoring Area：一只火灾探测器能够有效探测的面积。

2.0.4安装间距Spacing：两个相邻火灾探测器中心之间的水平距离。

2.0.5保护半径Monitoring Radius：一只火灾探测器能够有效探测的单向最大水平距离。

2.0.6区域报警系统Local Alarm System：由区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器和火灾探测器组成，功能简单的火灾自动报警系统。

2.0.7集中报警系统Remote Alarm System：由集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由火灾报警控制器、区域显示器和火灾探测器组成，功能较复杂的火灾自动报警系统。

2.0.8控制中心报警系统Control Center Alarm System：由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器组成，功能复杂的火灾自动报警系统。

火灾自动报警设计规范《火灾自动报警设计规范》（GB 50116-98）（以下简称《旧报警规范》）自1999年实施至今，已伴随电气设计人员走过了14个年头。

其间，有许多新型火灾探测产品和火灾监控系统出现，《旧报警规范》已无法为设计人员提供可靠的设计依据和执行办法，使得电气火灾的防范设计多种多样，没有统一的设计标准。

此外，近几年电气火灾的发生次数依旧很多，尤其住宅火灾发生率居高不下，而《旧报警规范》没有住宅火灾报警设计要求的相关内容，也使得各设计院的相关设计没有统一标准。

新版《火灾自动报警设计规范》（GB 50116-2013）（以下简称《新报警规范》）的出台，无疑为广大电气设计人员指明了道路，统一了设计标准和要求。

1、新旧报警规范的宏观对比■《旧报警规范》共有10章，《新报警规范》共有12章，主编单位、参编单位也有大量增加，其中有6家设计院和若干家报警设备厂家参编，这使得规范的制定紧密结合了设计实施并契合了市场产品。

《新报警规范》秉承了《旧报警规范》的整体编制思路，更加全面地描述了火灾自动报警系统的设计要求。

■《新报警规范》补充了线型火灾探测器、吸气式感烟探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置以及模块等设备或部件的相关设计要求。

增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统，道路隧道、油罐区、电缆隧道等典型场所使用火灾报警系统的设计要求。

2、新旧报警规范具体内容的对比与设计实施方法1）《新报警规范》第三章（1）3.1.1条。

取消了《旧报警规范》3.1.1根据建筑的使用性质、火灾危险、疏散和扑救难度划分保护对象等级的要求。

约定了火灾自动报警系统可用于的场所，即“火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所”。

该条文用了“可用于”三个字，即这些场所可以采用火灾自动报警系统，并没有具体指明哪些场所应该设置火灾报警系统。

火灾自动报警系统设计规范GB50116-98.doc中华人民共和国国家标准：火灾自动报警系统设计规范GB -98是由XXX主编，XXX批准的标准。

该标准于1999年6月1日开始施行。

目录：1.总则2.术语3.系统保护对象分级及火灾探测器设置部位4.报警区域和探测区域的划分5.系统设计6.消防控制室消防联动控制7.火灾探测器的选择8.火灾探测器和手动火灾报警按钮的设置总则：该标准是为了规范火灾自动报警系统的设计，以提高火灾预警和报警的效率，减少火灾损失。

该标准适用于各类建筑物的火灾自动报警系统的设计。

术语：该标准定义了一系列与火灾自动报警系统相关的术语，以便于标准的理解和实施。

系统保护对象分级及火灾探测器设置部位：该标准将系统保护对象分为三级，分别是A、B、C级。

对于不同级别的保护对象，需要设置不同类型和数量的火灾探测器。

同时，该标准也规定了火灾探测器的设置部位，以保证火灾的早期探测和报警。

报警区域和探测区域的划分：该标准规定了报警区域和探测区域的划分方法，以便于对火灾的报警和定位。

同时，该标准也规定了探测区域的最大面积和报警区域的最大周长，以保证火灾的及时报警和处理。

系统设计：该标准对火灾自动报警系统的设计进行了详细的规定，包括系统的基本原理、组成部分、系统结构、信号传输、电源备份等内容。

同时，该标准还规定了系统的可靠性、稳定性、灵敏度等指标，以保证系统的正常运行和有效性。

消防控制室消防联动控制：该标准规定了消防控制室的位置、设备、功能和操作要求，以便于对火灾的监控和控制。

同时，该标准还规定了消防联动控制的方式和流程，以保证火灾的及时处理和控制。

火灾探测器的选择：该标准对火灾探测器的类型、灵敏度、响应时间、误报率等指标进行了规定，以便于选择适合的火灾探测器。

同时，该标准还规定了火灾探测器的安装要求和维护要求，以保证其正常运行和有效性。

火灾探测器和手动火灾报警按钮的设置：该标准规定了火灾探测器和手动火灾报警按钮的设置位置、数量和要求，以便于进行火灾探测和报警。
