组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。
2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数推断。
5.了解晶体管在电子电路中的用处与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用处较广，接受的电波较多。
所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。
四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。
2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区分其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。
六：实习心得这次组装收音机应当算作胜利吧。
装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

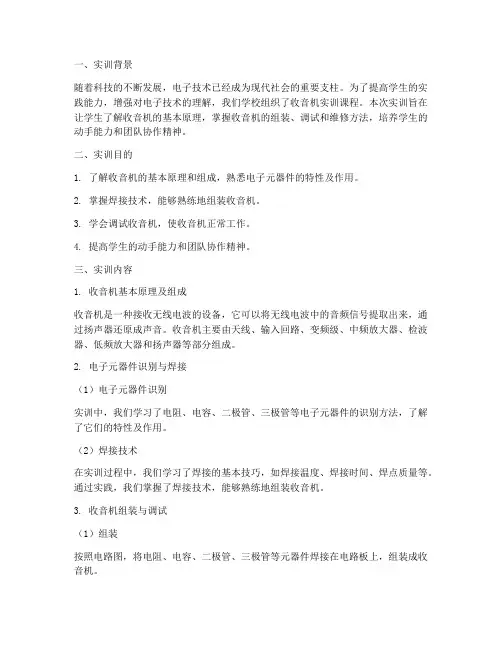

一、实训背景随着科技的不断发展，电子技术已经成为现代社会的重要支柱。
为了提高学生的实践能力，增强对电子技术的理解，我们学校组织了收音机实训课程。
本次实训旨在让学生了解收音机的基本原理，掌握收音机的组装、调试和维修方法，培养学生的动手能力和团队协作精神。
二、实训目的1. 了解收音机的基本原理和组成，熟悉电子元器件的特性及作用。
2. 掌握焊接技术，能够熟练地组装收音机。
3. 学会调试收音机，使收音机正常工作。
4. 提高学生的动手能力和团队协作精神。
三、实训内容1. 收音机基本原理及组成收音机是一种接收无线电波的设备，它可以将无线电波中的音频信号提取出来，通过扬声器还原成声音。
收音机主要由天线、输入回路、变频级、中频放大器、检波器、低频放大器和扬声器等部分组成。
2. 电子元器件识别与焊接（1）电子元器件识别实训中，我们学习了电阻、电容、二极管、三极管等电子元器件的识别方法，了解了它们的特性及作用。
（2）焊接技术在实训过程中，我们学习了焊接的基本技巧，如焊接温度、焊接时间、焊点质量等。
通过实践，我们掌握了焊接技术，能够熟练地组装收音机。
3. 收音机组装与调试（1）组装按照电路图，将电阻、电容、二极管、三极管等元器件焊接在电路板上，组装成收音机。
（2）调试组装完成后，对收音机进行调试。
首先，检查电路连接是否正确；其次，调整中频放大器、低频放大器等部分，使收音机正常工作。
四、实训成果1. 学会了收音机的基本原理和组成，了解了电子元器件的特性及作用。
2. 掌握了焊接技术，能够熟练地组装收音机。
3. 学会了调试收音机，使收音机正常工作。
4. 培养了学生的动手能力和团队协作精神。
五、实训心得1. 实训过程中，我深刻体会到了理论与实践相结合的重要性。
只有将理论知识运用到实际操作中，才能真正掌握技术。
2. 焊接技术是一项需要耐心和细心的工作，我们要在实训中不断练习，提高自己的焊接水平。
3. 团队协作是完成实训任务的关键。
一、前言时光荏苒，转眼间收音机实训已经结束。
在这段时间里，我深刻体会到了理论知识与实践操作相结合的重要性。
通过本次实训，我对收音机的基本原理、电路结构、元器件识别、焊接技术等方面有了更加深入的了解，同时也锻炼了自己的动手能力和团队协作精神。
以下是我对本次实训的总结与心得。
二、实训过程回顾1. 理论学习实训伊始，我们首先学习了收音机的基本原理，包括天线、调谐电路、放大电路、解调电路等部分。
通过学习，我们对收音机的整体结构和工作原理有了初步的认识。
2. 元器件识别与检测在实训过程中，我们学习了各种元器件的识别与检测方法。
通过观察元器件的形状、颜色、标记等特征，我们能够准确识别出电阻、电容、二极管、晶体管等元器件。
此外，我们还学习了使用万用表等工具对元器件进行检测，以确保其在电路中的正常工作。
3. 焊接技术焊接是收音机制作过程中的关键环节。
我们学习了焊接的基本技巧，包括焊接前的准备、焊接过程中的注意事项、焊接后的检查等。
通过实践操作，我们掌握了焊接技术，确保了收音机电路的连接牢固。
4. 电路组装与调试在组装收音机电路时，我们严格按照电路图进行操作，确保各元器件正确连接。
组装完成后，我们对收音机进行调试，包括调整调谐电路、放大电路等，使其能够正常接收信号。
5. 故障排除在实训过程中，我们遇到了各种故障。
通过分析故障现象，我们逐步掌握了故障排除的方法，如检查电路连接、更换损坏的元器件等。
三、实训心得1. 理论与实践相结合的重要性本次实训让我深刻认识到，理论知识与实践操作相结合的重要性。
只有将所学知识运用到实际操作中，才能真正掌握技能。
2. 动手能力的提升在实训过程中，我锻炼了自己的动手能力。
通过亲手组装收音机，我学会了使用各种工具和设备，提高了自己的实践操作能力。
3. 团队协作精神在实训过程中，我们分组进行操作。
为了完成收音机的组装与调试，我们需要相互协作，共同解决问题。
这使我认识到团队协作精神的重要性。
调幅调频收⾳机的组装与调试实训报告AM/FM收⾳机的安装与调试实训报告⼀、实训⽬的：1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。
⼆、实训内容：1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实训基本要求：1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
四、实训步骤（⼀）对照元件清单表清点元件（⼆）元件的插接与焊接（三）收⾳机的整机调试1、调幅部分的调整①中频放⼤电路的调整——调AM中周调整时，整机置中波AM收⾳位置将⾳量电位器置于最⼤位置，将收⾳机调谐到⽆电台⼴播⼜⽆其它⼲扰的地⽅(或者将可调电容调到最⼤，即接收低频端)。
使⾼频信号发⽣器输出载频为465kHz，调制信号频率为1000Hz，调制度为30％的调幅信号接⼊IC的“10”脚。
⽤⽆感螺丝⼑微微旋转中频变压器(⿊⾊中周)的磁帽向上或向下调整，使⽰波器显⽰的波形幅度最⼤⽆失真。
在调整中频变压器时也可以⽤喇叭监听，当喇叭⾥能听到1000Hz的⾳频信号，且声⾳最⼤，⾳⾊纯正，此时可认为中频变压器调整到最佳状态。
②、调整接收范围(频率覆盖)——调AM的电感和电容调整时，整机置中波AM收⾳位置。
将⾳量电位器置于最⼤位置。
低端频率调整：将可变电容器(调谐双联)旋到容量最⼤处，即机壳指针对准频率刻度的最低频端。
使⾼频信号发⽣器输出载频为515kHz，调制信号频率为1000Hz，调制度为30％的⾼频调幅信号接⼊IC的“l0”脚。
⽤⽆感螺丝⼑调整中波振荡线圈的磁芯(红⾊中周)，以改变线圈的电感量，使⽰波器出现1000Hz波形，并使波形最⼤。
或直接鉴听收⾳机的声⾳，使收⾳机发出的声⾳最响最清晰。
⾼端频率调整：将整机的可变电容器置容量最⼩处，这时机壳指针应对准频率刻度的最⾼频端。
