AM收音机原理及安装、调试

F M A M收音机工作原理分析The Standardization Office was revised on the afternoon of December 13, 20201FM/AM收音机原理分析调幅（AM）工作原理中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。

混频后IC14脚输出各种组合信号，有B2与CF1组成465KHZ中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ 范围的选择，在竟C4到IC12脚。

输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。

FM本振回路有L5，CO—2组成。

CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差。

本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。

在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。

内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。

鉴频输出的10。

7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。

安装焊接方法及注意事项1.首先学习焊接技术的理论知识，得知焊接基本步骤:(1)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。

二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。

三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。

输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。

旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。

变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。

中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。

对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。

二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。

低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。

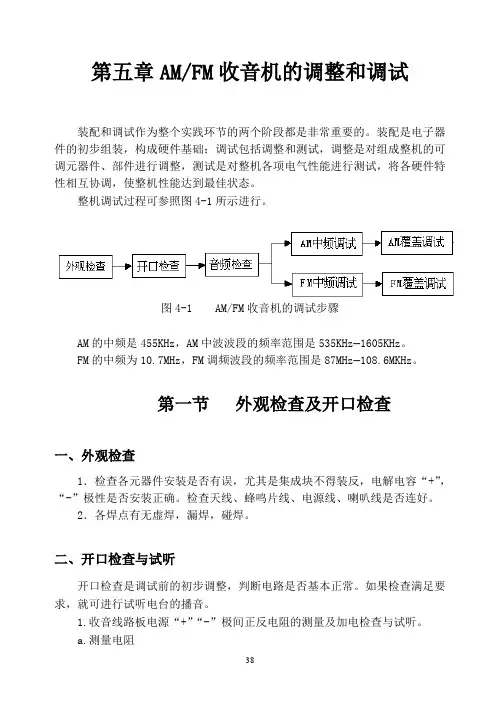

第五章AM/FM收音机的调整和调试装配和调试作为整个实践环节的两个阶段都是非常重要的。

装配是电子器件的初步组装，构成硬件基础；调试包括调整和测试，调整是对组成整机的可调元器件、部件进行调整，测试是对整机各项电气性能进行测试，将各硬件特性相互协调，使整机性能达到最佳状态。

整机调试过程可参照图4-1所示进行。

外观检查外观检查图4-1 AM/FM收音机的调试步骤AM的中频是455KHz，AM中波波段的频率范围是535KHz—1605KHz。

FM的中频为10.7MHz，FM调频波段的频率范围是87MHz—108.6MKHz。

第一节外观检查及开口检查一、外观检查1．检查各元器件安装是否有误，尤其是集成块不得装反，电解电容“+”，“-”极性是否安装正确。

检查天线、蜂鸣片线、电源线、喇叭线是否连好。

2．各焊点有无虚焊，漏焊，碰焊。

二、开口检查与试听开口检查是调试前的初步调整，判断电路是否基本正常。

如果检查满足要求，就可进行试听电台的播音。

1.收音线路板电源“+”“-”极间正反电阻的测量及加电检查与试听。

a.测量电阻不安装电池，打开音量开关，用MF47万用表选择×1K档位测量电池正负极间的正反电阻，R＋－＝6k，R－＋＝10k，接近值也属正常，若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等。

b.通电检查电池正负极间的正反电阻R＋－、R－＋为正常值，方可安装电池通电检查。

拨开L1匝间距离，间隙为2mm，打开音量开关，按S1和S2应能搜索到FM电台，在电台正常播放时间里若不能收到电台，应取出电池继续仔细检查有无错误，必要时用MF-47型万用表分别以黑表笔和红表笔接地测量IC1各脚电阻和对地电位是否与参考值一致，并记录下各值作教师辅导分析使用。

2.显示线路板正反电阻的测量及加电检查a.测量电阻测量正向电阻R31=5k. 反向电阻R13=200k或接近值也属正常。

若不正常应检查是否有元器件错焊、搭焊、虚焊、漏焊，各导线、跳线连接等b.加电检查五芯排线1与3间的正反向电阻为正常值,方可安装电池通电检查。

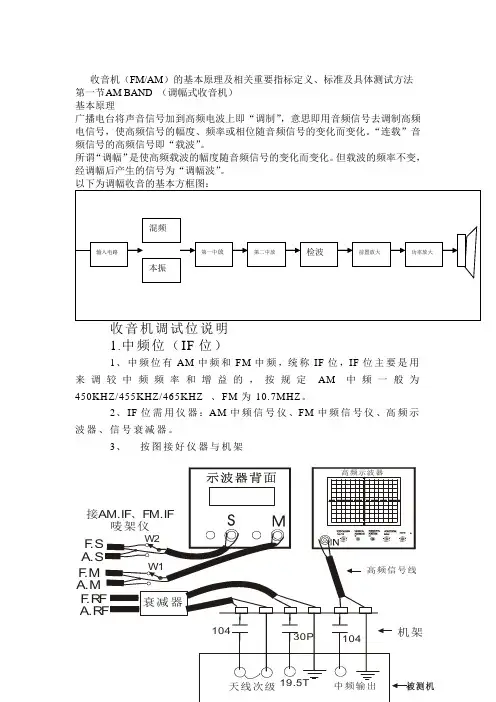

收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。

“连载”音频信号的高频信号即“载波”。

所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。

但载波的频率不变，经调幅后产生的信号为“调幅波”。

收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。

2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。

3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。

AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。

AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。

4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。

5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。

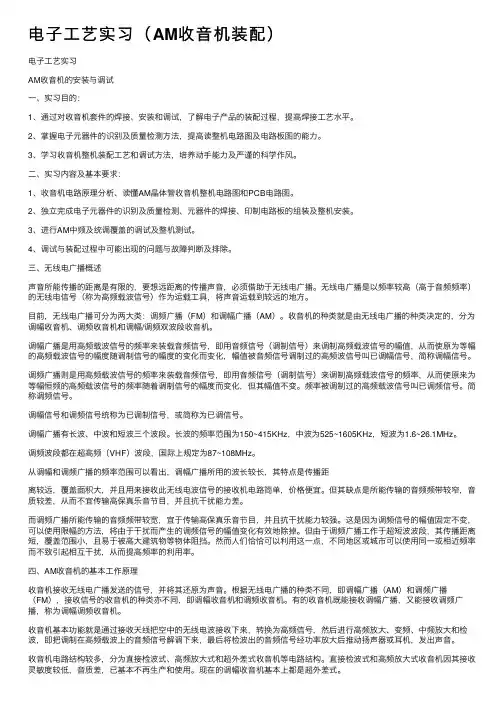

电⼦⼯艺实习（AM收⾳机装配）电⼦⼯艺实习AM收⾳机的安装与调试⼀、实习⽬的：1、通过对收⾳机套件的焊接、安装和调试，了解电⼦产品的装配过程，提⾼焊接⼯艺⽔平。

2、掌握电⼦元器件的识别及质量检测⽅法，提⾼读整机电路图及电路板图的能⼒。

3、学习收⾳机整机装配⼯艺和调试⽅法，培养动⼿能⼒及严谨的科学作风。

⼆、实习内容及基本要求：1、收⾳机电路原理分析、读懂AM晶体管收⾳机整机电路图和PCB电路图。

2、独⽴完成电⼦元器件的识别及质量检测、元器件的焊接、印制电路板的组装及整机安装。

3、进⾏AM中频及统调覆盖的调试及整机测试。

4、调试与装配过程中可能出现的问题与故障判断及排除。

三、⽆线电⼴播概述声⾳所能传播的距离是有限的，要想远距离的传播声⾳，必须借助于⽆线电⼴播。

⽆线电⼴播是以频率较⾼（⾼于⾳频频率）的⽆线电信号（称为⾼频载波信号）作为运载⼯具，将声⾳运载到较远的地⽅。

⽬前，⽆线电⼴播可分为两⼤类：调频⼴播（FM）和调幅⼴播（AM）。

收⾳机的种类就是由⽆线电⼴播的种类决定的，分为调幅收⾳机、调频收⾳机和调幅/调频双波段收⾳机。

调幅⼴播是⽤⾼频载波信号的频率来装载⾳频信号，即⽤⾳频信号（调制信号）来调制⾼频载波信号的幅值，从⽽使原为等幅的⾼频载波信号的幅度随调制信号的幅度的变化⽽变化，幅值被⾳频信号调制过的⾼频波信号叫已调幅信号，简称调幅信号。

调频⼴播则是⽤⾼频载波信号的频率来装载⾳频信号，即⽤⾳频信号（调制信号）来调制⾼频载波信号的频率，从⽽使原来为等幅恒频的⾼频载波信号的频率随着调制信号的幅度⽽变化，但其幅值不变。

频率被调制过的⾼频载波信号叫已调频信号。

简称调频信号。

调幅信号和调频信号统称为已调制信号，或简称为已调信号。

调幅⼴播有长波、中波和短波三个波段。

长波的频率范围为150~415KHz，中波为525~1605KHz，短波为1.6~26.1MHz。

调频波段都在超⾼频（VHF）波段，国际上规定为87~108MHz。

电子工艺实习报告——AM收音机组装与调试一：目的意义本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。

在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。

本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。

二：原理1、AM收音机的基本工作原理AM收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。

输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。

混频将输入信号的频率变为中频，但其幅值变化规律不改变。

不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。

中频放大器将中频调幅信号放大到检波器所要求的大小。

由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。

前置低频放大器将检波出来的音频信号进行电压放大。

再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。

由扬声器或耳机将音频电信号转变为声音。

当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f进V1（9018H）三极管基极；本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 则f2=700+465KHz=1165KHz进入V1发射极，由V1三极管进行变频，通过B3选取出465KHz中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。

图中D1、D2 (IN4148)组成±稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。

由V4(9018)三极管PN结用作检波。

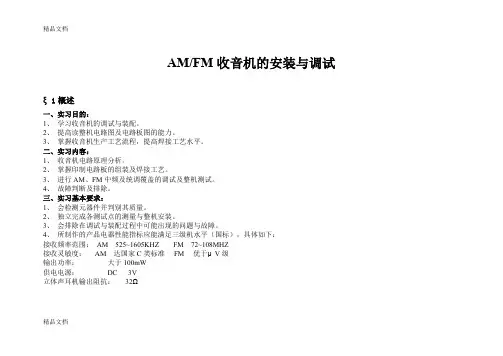

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

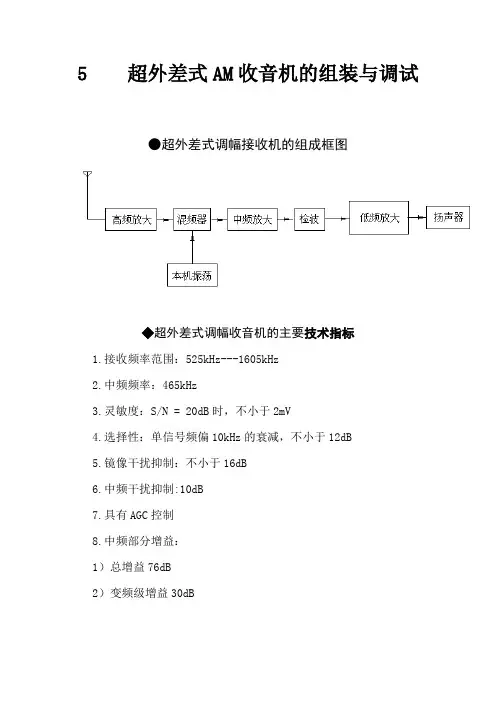

5 超外差式AM收音机的组装与调试●超外差式调幅接收机的组成框图◆超外差式调幅收音机的主要技术指标1.接收频率范围：525kHz---1605kHz2.中频频率：465kHz3.灵敏度：S/N = 20dB时，不小于2mV4.选择性：单信号频偏10kHz的衰减，不小于12dB5.镜像干扰抑制：不小于16dB6.中频干扰抑制:10dB7.具有AGC控制8.中频部分增益：1）总增益76dB2）变频级增益30dB中周即中频谐振变压器自动增益控制（automatic gain control）使放大电路的增益自动地随信号强度而调整的自动控制方法。

◆超外差式调幅收音机的电路原理图超外差式调幅收音机的调试1、收音机电路调试的基本原理收音机电路包括低频放大电路、中频放大电路、检波电路、混频器和天线回路等。

我们调试收音机时会遇到各种各样的问题，故障种类千变万化。

但我们可以采用有效的方法快速地找出故障所在，解决问题，调试好电路。

方法一是化整为零，将整个电路分成各个单元电路，分别调试。

方法二是逐级调试，从后级到前级准确地定位故障位置。

方法三是使用仪器，实验室的仪器有信号发生器、示波器、万用表等。

信号发生器可以产生收音机调整所需要的低频信号、中频信号和高频信号。

示波器可以观察信号波形。

万用表可以判断电路的通断与否、测量电压、电流等。

另外电路的焊接质量也是收音机组装成功的重要前提，学生应当认真学习、锻炼焊接技术，保证收音机电路的焊接质量。

2、低频放大电路的调试（1）关闭收音机的直流电源。

将信号发生器调出1kHz左右的低频信号，将信号发生器的输出接到扬声器两端，应当能听到扬声器发出轻微的嘟声。

这说明扬声器工作正常。

（2）接通收音机的直流电源。

将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到V6管的基极，应当听到扬声器发出的嘟声。

这说明推挽放大电路、V6电路工作正常。

对于V7、V8、V6电路也可以测量它们的基极-发射极之间电压是否在0.7V附近，来判断是否工作正常。

《高频电子线路》课程设计报告题目FM/AM收音机制作及调试学院专业班级学号学号指导教师目录一、收音机工作原理１.FM工作原理2.AM工作原理3.调幅和调频的优缺点4.总电路二、CXA1691BM集成电路三、整机装备步骤1.整机装备前的准备2.焊接3.组装具体步骤四、收音机调试1.整机调试过程2.外观检查3.开口检查与试听五、故障分析六、元件清单七、收获、体会与建议八、参考资料一、收音机工作原理收音机就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

工作过程为：电台信号通过调谐回路的输出，进入混频级的是高频调制信号，经过混频，输出载波的波形变得很稀疏，其频率降低了，但音频信号的形状没有改变，这个过程通常叫做变频，混频器输出的携音频的中频信号有中频放大电路进行一级、两级中频放大，从而使得到达检波器的中频信号振幅足够大。

音频信号最后交给低频放大级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。

图1 调频信号、调幅信号１.FM工作原理由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

如图2所示。

图2 调频收音机原理框图调频的接收天线以耳机的地线替代，也可直接插上配给的天线ANT，二者工作原理相同。

调频广播的高频信号输入回路直接经电容C、L组成的LC振荡回路，实际上构成一带通滤波器，其通频带为88MHz—108MHz。

在集成块内部接受的调频信号经过高频放大，谐振放大。

被放大的信号与本地振荡器产生的本振信号在内部进行FM混频，混频后输出。

百度文库超外差式AM收音机的组装与调试●超外差式调幅接收机的组成框图◆超外差式调幅收音机的主要技术指标1.接收频率范围：525kHz---1605kHz2.中频频率：465kHz3.灵敏度：S/N = 20dB时，不小于2mV4.选择性：单信号频偏10kHz的衰减，不小于12dB5.镜像干扰抑制：不小于16dB6.中频干扰抑制:10dB7.具有AGC控制8.中频部分增益：1）总增益76dB2）变频级增益30dB◆超外差式调幅收音机的电路原理图◆超外差式调幅收音机的调试1)中频频率的调整（1）首先用示波器观察本机振荡器线圈上有频率为本振频率的信号。

或者将双联可变电容器上，本机振荡回路中的电容短路，电台声音应当立即停止或明显减小。

说明本机振荡和变频电路工作正常。

（2）然后收听一电台（频率远离465kHz为好），用无感螺丝刀调中周变压器的磁芯。

要先从最后一级开始，逐渐向前级调整；以声音最响为调整目标。

反复调整几次就完成了。

2)调整频率范围（对刻度）（1）在收音机的接收频率范围的频率低端，找一个电台信号进行收听。

调整本机振荡器的磁芯，使收音机的刻度盘对准。

（2）然后在收音机的接收频率范围的频率高端，找一个电台信号进行收听。

调整本机振荡器的微调电容，使收音机的刻度盘对准。

如此反复调整几次，完成调整工作。

3)统调（1）在收音机的接收频率范围的频率低端，找一个电台信号进行收听。

调整磁棒天线上的线圈在磁棒上的位置，使收听到的声音最大，完成频率低端的统调。

（2）在收音机的接收频率范围的频率高端，找一个电台信号进行收听。

调整天线回路中的微调电容，使收听到的声音最大，完成频率高端的统调。

如此反复调整几次，完成调整工作。

◆收音机的电路和元件详解1、5、耳机插孔◆收音机组装时的注意事项1、磁棒天线的安装2、外壳塑料件的固定3、喇叭的固定4、刻度盘的对准学生实习报告实习名称：电子实习实习内容：超外差收音机的组装与调试专业班级：学生姓名：学号：指导老师：徐晓光李智慧朱春华王彩红实习时间：2012-12-31~2013-01-11实习地点：莲花街校区信息学院实验室。

am-fm收音机的安装与调试方法am-fm收音机是一种应用广泛的设备，可以方便地接收到AM和FM频段的广播信号。

安装和调试am-fm收音机需要注意一些技巧和方法，下面是一些常用的安装和调试方法：1. 器材准备安装am-fm收音机需要准备一些必要的器材，包括收音机、天线、音箱和电源线等。

天线是接收电磁波的装置，需要根据实际使用环境和收听习惯来选择。

音箱则用于放大声音，可以根据需要选择不同的规格和品牌。

电源线则是供电的关键，需要选择符合国家标准的电源线，同时要注意线的长度和材料的质量等。

2. 安装准备在安装am-fm收音机之前需要进行一些准备工作，包括选择合适的安装位置和安装支架等。

安装位置要避免靠近电磁干扰源，如电视机、电脑等，同时要考虑到收听时的方便性和安全性。

安装支架则要选择牢固和稳定的材料和方式，以确保收音机不易掉落或晃动。

3. 天线安装天线是接收信号的关键部件，安装时要注意以下几点：（1）选择合适的天线类型和规格，如室内天线、室外天线、定向天线等。

（2）安装天线时要考虑到天线与收音机之间的电缆长度，以确保信号传输的质量。

（3）在安装天线时要注意天线的朝向和姿态，以确保能够接收到最佳的信号。

通常来说，天线的朝向应该与广播塔方向垂直，天线的姿态则应该平稳和稳定。

4. 连接音箱音箱连接是收音机使用的一个重要环节，需要注意以下几点：（1）选择符合收音机规格和音质要求的音箱。

（2）连接音箱时要注意音箱与收音机之间的电缆长度和接口类型，以确保音质的清晰和稳定。

（3）在连接音箱时要确保电源线插头插在正确的插座上，并不能出现松动或接触问题。

5. 调试收音机调试收音机需要通过掌握一些基本技巧和方法，下面是一些常用的调试方法：（1）打开收音机电源，调整音量大小，以适应不同的场景和环境。

（2）选择AM或FM频段，调整天线朝向和姿态，以确保接收到清晰的信号。

（3）调整调频钮和调幅钮，以获取不同的频段和音频信号。

（4）测试收音机的杂音和变形等问题，以便及时调整声音的质量和稳定性。

1 FM/AM收音机1.1 原理分析调幅（AM）工作原理中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。

混频后IC14脚输出各种组合信号，有B2与CF1组成465KHZ 中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。

输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。

FM本振回路有L5，CO—2组成。

CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差10.7MHZ。

本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。

在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。

内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。

鉴频输出的10。

7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。

1.2 安装焊接方法及注意事项1. 首先学习焊接技术的理论知识，得知焊接基本步骤:(1)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。

左手焊锡丝，右手握电烙铁（烙铁头要保持清洁，并使焊接头随时保持施焊状态）。

(2) 加热焊件：应注意加热整个焊件整体，要均匀受热。

第一部分无线电广播概述收音机的种类是由无线电广播的种类决定的。

因此，我们首先对无线电广播的种类和其特征做一简单介绍。

我们知道，我们的声音所能传播的距离是有限的，要想远距离的传播声音，必须借助于无线电广播。

无线电广播是以频率较高（高于音频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。

目前无线电广播可分为两大类，即调频广播（FM）和调幅广播（AM）。

调幅广播使用高频载波信号的幅值来装载音频信号（调制信号），即用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号的幅度随调制信号的幅度而变化（如图1所示）。

幅值被音频信号调制过的高频载波信号称为已调幅信号，简称调幅信号。

调频广播则是用高频载波信号的频率来装载音频信号，即用音频信号（调制信号）来调制高频载波信号的频率，从而使原为等幅恒频的高频载波信号频率随调制信号的幅度而变化，但其幅值不变（如图1所示）。

频率被调制过的高频信号称为已调频信号。

调幅信号和调频信号统称为已调制信号，简称为已调信号。

调幅广播有长波、中波、短波三个波段。

长波的频率范围为150～415KHZ，中波为525～1605KHZ，短波为 1.2～26.1MHZ。

调频波段都在超高频（VHF）波段，国际上规定为87～108MHZ。

从调幅和调频广播的频率范围我们可以看出，调幅广播所用的波长较长，其特点是传播距离远，覆盖面积大，并且用来接收此无线电波信号的接收机的电路也比较简单，价格便宜。

但其缺点是所能传输的音频频带较窄，音质较差，从而不宜传输高保真音乐节目，并且其抗干扰能力差。

而调频广播所能传输的音频频带较宽，宜于传送高保真音乐节目，并且它的抗干扰能力较强。

这是因为调频信号的幅值是固定不变的，可以用限幅的方法，将由于干扰而产生的调频信号的幅值变化有效地消除掉。

同时，它与AM波相比发射功率也可减小，这是因为调幅信号的幅值一般都比载波的幅值大，有效发射功率比发射机发射的功率小得多。

1FM/AM收音机原理分析调幅（AM）工作原理中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。

混频后IC14脚输出各种组合信号，有B2与CF1组成465KHZ中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。

调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ范围的选择，在竟C4到IC12脚。

输入高频波得到高频放大，有L4，CO —1组成高放回路，选择接受FM电台节目。

FM本振回路有L5，CO—2组成。

CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差。

本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。

在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。

内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。

鉴频输出的10。

7MHZ偏移，通过IC 内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。

安装焊接方法及注意事项1.首先学习焊接技术的理论知识，得知焊接基本步骤:(1)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。

左手焊锡丝，右手握电烙铁（烙铁头要保持清洁，并使焊接头随时保持施焊状态）。

(2)加热焊件：应注意加热整个焊件整体，要均匀受热。
