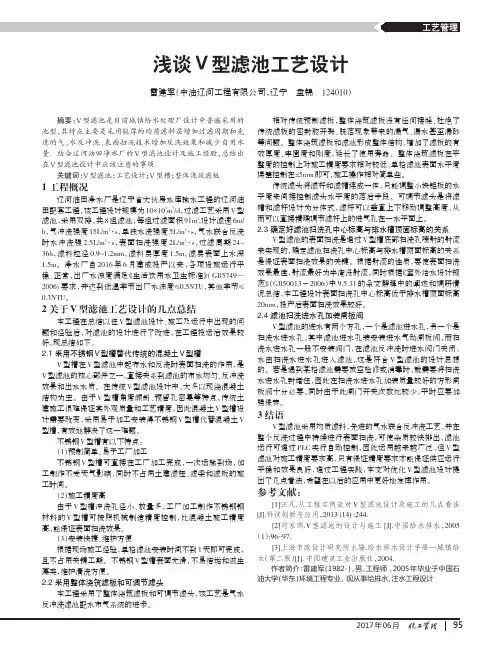

2017年06月浅谈V 型滤池工艺设计雷建军（中油辽河工程有限公司,辽宁盘锦124010）摘要：V 型滤池是目前城镇给水处理厂设计中普遍采用的池型，其特点主要是采用较厚的均质滤料层增加过滤周期和先进的气、水反冲洗、表面扫洗技术增加反洗效果和减少自用水量。

结合辽河油田净水厂的V 型滤池设计及施工经验，总结出在V 型滤池设计中应该注意的事项。

关键词：V 型滤池；工艺设计；V 型槽；整体浇筑滤板1工程概况辽河油田净水厂是辽宁省大伙房水库输水工程的辽河油田配套工程，该工程设计规模为10×104m 3/d ，过滤工艺采用V 型滤池，采用双排，共8组滤池，每组过滤面积91m 2,设计滤速6m/h ，气冲洗强度15L/m 2·s ，单独水洗强度5L/m 2·s ，气水联合反洗时水冲洗强2.5L/m 2·s ，表面扫洗强度2L/m 2·s ，过滤周期24~36h ，滤料粒径0.9~1.2mm ，滤料层厚度1.5m ，滤层表面上水深1.5m 。

净水厂自2016年6月建成投产以来，各项设施运行平稳、正常，出厂水浊度满足《生活饮用水卫生标准》(GB5749—2006)要求，并达到低温季节出厂水浊度≤0.5NTU ，其他季节≤0.3NTU 。

2关于V 型滤池工艺设计的几点总结本工程在总结以往V 型滤池设计、施工及运行中出现的问题和经验后，对滤池的设计进行了改进，在工程投运后效果较好，现总结如下。

2.1采用不锈钢V 型槽替代传统的混凝土V 型槽V 型槽在V 型滤池中起布水和反洗时表面扫洗的作用，是V 型滤池的核心部件之一，直接关系到滤池的布水均匀、反冲洗效果和出水水质。

在传统V 型滤池设计中，大多以现浇混凝土结构为主。

由于V 型槽角度倾斜、预留孔密集等特点，传统土建施工很难保证其外观质量和工艺精度，因此混凝土V 型槽设计需要改变，采用易于加工安装得不锈钢V 型槽代替混凝土V型槽，有效地解决了这一难题。

V型滤池第三节 V 型滤池V 型滤池的反冲洗采⽤⽔冲洗、⽓冲洗和表⾯扫洗相结合的⽅式，冲洗⽔仅为常规冲洗⽔量的1/4，⼤⼤节约了清洁⽔的使⽤量，表⾯冲洗所⽤的⽔为未经过滤的滤前⽔，所以扫洗时不加重滤池负担，是⼀种滤速较⾼、⽣产能⼒强、节⽔经济的滤池。

V 型滤池可以设置液位变送器、出⽔⾃动控制阀等先进设备，过滤和反冲洗运⾏的全过程均由计算机控制，易于实现⾃动化操作。

其缺点是滤池对施⼯的精度和操作管理⽔平要求甚严，否则会造成反冲洗不均匀、短流、跑砂；配⽔、配⽓系统复杂，要设置⾃控阀门，造价较⾼。

V 型滤池单池⾯积⼀般为70～90m 2，⼤的可达100m 2以上，适⽤于⼤、中型⽔⼚。

8.3.1 平⾯尺⼨计算v n Q F ?=式中 F ——每组滤池所需⾯积（m 2）；Q ——滤池设计流量（m 3/h ）； n ——滤池分组数（组）； v ——设计滤速（m/h ），⼀般采⽤8～15 m/h 。

设计中取v ＝10m/h ，n ＝22m 75.2181024375=?=F单格滤池⾯积N F f ＝式中 f ——单格滤池⾯积（m 2）；N ——每组滤池分格数（格）。

设计中取N ＝42m 68.54475.218＝＝f⼀般规定V 型滤池的长宽⽐为2∶1～4∶1，滤池长度⼀般不宜⼩于11m ；滤池中央⽓、⽔分配槽将滤池宽度分成两半，每⼀半的宽度不宜超过4⽶。

单格滤池的实际⾯积L B f ?='式中 'f ——单格滤池的实际⾯积（m 2）；B ——单格池宽（m ）；L ——单格池长（m ），⼀般采⽤≥11m 。

设计中取其长宽⽐为2.2∶1，即取L ＝11.0m ，B ＝5.0m2'm 0.550.110.5＝?=f正常过滤时实际滤速'11式中 'v ——正常过滤时实际滤速（m/h ）；Q 1——⼀组滤池的设计流量（m 3/h ）。

/s 0.608m /h m 5.218724375331===Qm/h94.90.5545.2187'＝＝?v⼀格冲洗时其它滤格的滤速()f N Q v 11n －＝式中 'v ——⼀格冲洗时其它滤格的滤速（m/h ），⼀般采⽤10～14m/h 。

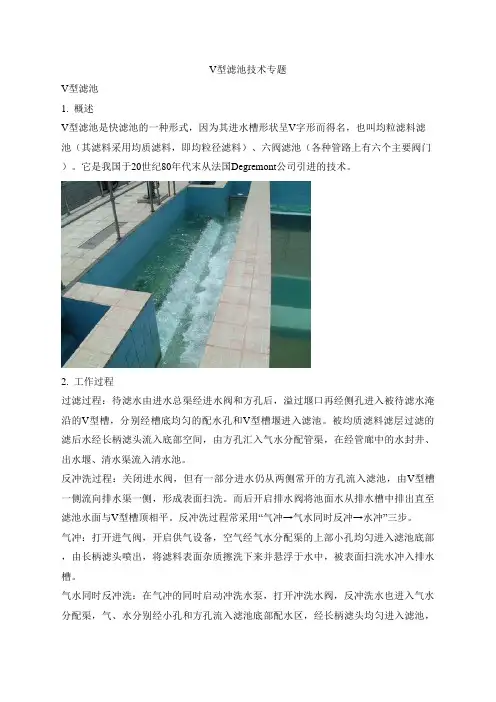

V型滤池技术专题V型滤池1. 概述V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。

它是我国于20世纪80年代末从法国Degremont公司引进的技术。

2. 工作过程过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹沿的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池。

被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

反冲洗过程：关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。

而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平。

反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲：打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗：在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

停止气冲，单独水冲，表扫仍继续，最后将水中杂质全部冲入排水槽。

V型滤池的特点及设计参数滤速可达7～20m/h，一般为12.5～15.0m/h。

采用单层加厚均粒滤料，粒径一般为0.95～1.35mm，允许扩大到0.7～2.0mm，不均匀系数1.2～1.6或1.8之间。

对于滤速在7～20m/h之间的滤池，其滤层高度在0.95～1.5m之间选用，对于更高的滤速还可相应增加。

底部采用带长柄滤头底板的排水系统，不设砾石承托层。

滤头采用网状布置，约55个/m2。

反冲洗一般采用气冲、气水同时反冲和水冲三个过程，反冲洗效果好，大大节省反冲洗水量和电耗。

气冲强度为50～60m3/（h.m2）（13～16L /s.m2），清水冲洗强度为13～15m3/（h.m2）（3.6～4.1L/s.m2），表面扫洗用原水，一般为5～8m3/（h.m2）（1.4～2.2L/s.m2）。

V型滤池概述V型滤池是一种常用的水处理设备，广泛应用于工业、农业和生活污水处理中。

它通过利用多层V型滤料对水进行过滤，以去除其中的杂质和颗粒物，从而提高水质，并减少后续处理工艺的负荷。

本文将介绍V型滤池的工作原理、结构特点以及运行维护等内容。

工作原理V型滤池是基于重力过滤原理的水处理设备。

它由一系列均匀排列的V型滤料组成，这些滤料材质可以根据具体处理要求来选择。

当水通过V型滤料层时，较大的杂质和颗粒物会被滞留在滤料中，而水则会通过滤料层，从而实现水的过滤。

通过设定适当的负荷速率和反洗周期，可以保证V型滤池长期稳定运行。

结构特点V型滤池的主要结构包括两个部分：滤料层和水流分配系统。

滤料层滤料层是V型滤池的核心组成部分，它由多层V型滤料均匀排列组成。

这些V型滤料可以采用不同尺寸和材质，如石英砂、煤炭和磁性材料等。

滤料层的厚度和类型可以根据需要进行调整，以满足不同水质处理要求。

水流分配系统水流分配系统用于将待处理水均匀分配到滤料层。

它通常包括进水管道、分水器和分配管道等组成。

进水管道将原水引入V型滤池，分水器将水流分散到各个分配管道中，分布管道将水均匀分布到滤料层上。

通过合理设计水流分配系统，可以确保滤料层在整个过滤过程中保持均匀的水流分布。

运行维护为了确保V型滤池的正常运行，以下是一些运行维护的注意事项：1.定期测量和监测V型滤池的进水和出水水质，以便及时发现异常情况并采取相应的措施。

2.每隔一段时间需要对滤料层进行清洗，以防止滤料堵塞。

清洗可以通过反洗的方式进行，将逆流水引入滤料层，并将堵塞的杂质冲洗掉。

3.注意定期观察V型滤池的水流分配系统，确保分水器和分配管道畅通无阻。

4.定期检查V型滤池的排放系统，确保排放系统正常运行，避免滤料堵塞引起溢流等问题。

5.根据实际情况，及时更换损坏或老化的V型滤料，以保证水处理效果和设备寿命。

总结V型滤池作为一种常用的水处理设备，通过多层V型滤料对水进行过滤，提高水质，并减少后续处理工艺的负荷。
