V型滤池结构、工作原理、工艺特点

滤池V型槽的施工工法滤池V型槽的施工工法一、前言滤池是水处理工程中一种常见的处理设备，用于去除水中的悬浮物和微生物。

滤池V型槽是一种常用的滤池结构，具有较好的过滤效果和节约空间的特点。

本文将介绍滤池V型槽的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点滤池V型槽的工法具有以下特点：1. 结构简单: 滤池V型槽由底板、侧墙和V型滤料层构成，结构简单可靠。

2. 过滤效果好: V型滤料层能够有效去除悬浮物，提高过滤效果。

3. 节约空间: V型槽的设计使其占地面积较小，节约空间，并且适用于不同规模的处理设备。

4. 施工工期短:滤池V型槽的施工工期相对较短，可节约成本。

三、适应范围滤池V型槽适用于各种水处理工程中，如生活污水处理、工业废水处理、农田灌溉等。

尤其适合于处理对出水浊度要求较高的场所。

四、工艺原理滤池V型槽的施工工法与实际工程之间的联系主要体现在以下几个方面：1. 槽基础施工: 首先进行槽基础施工，包括土方开挖、垫层铺设和槽基础混凝土浇筑等。

这一步骤是滤池V型槽施工的基础，需要确保槽基础的稳定和承载能力。

2. 槽壁和墙面施工: 包括槽壁和墙面的砌筑或模板安装等工艺。

确保槽壁的垂直度和墙面的光滑度，以便后续施工步骤的进行。

3. 滤池料层施工: 滤池V型槽的关键是V型滤料层的施工。

通过选用合适的滤料和调整施工工艺，确保滤料的粒径分布和层高的均匀性，达到过滤效果和操作的要求。

4. 各个部件的连接: 所有施工完成后，需要进行各个部件的连接和密封处理，确保结构的牢固性和防渗漏性。

五、施工工艺滤池V型槽的施工工艺可以简要概括为以下几个阶段：1. 土方开挖和槽基础施工: 根据设计要求进行土方开挖，然后进行垫层的铺设和槽基础的混凝土浇筑。

2. 槽壁和墙面施工: 根据设计要求进行槽壁和墙面的砌筑或模板安装。

确保槽壁的垂直度和墙面的光滑度。

V型滤池技术专题V型滤池1. 概述V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。

它是我国于20世纪80年代末从法国Degremont公司引进的技术。

2. 工作过程过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹沿的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池。

被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

反冲洗过程：关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。

而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平。

反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲：打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗：在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

停止气冲，单独水冲，表扫仍继续，最后将水中杂质全部冲入排水槽。

V型滤池的特点及设计参数滤速可达7～20m/h，一般为12.5～15.0m/h。

采用单层加厚均粒滤料，粒径一般为0.95～1.35mm，允许扩大到0.7～2.0mm，不均匀系数1.2～1.6或1.8之间。

对于滤速在7～20m/h之间的滤池，其滤层高度在0.95～1.5m之间选用，对于更高的滤速还可相应增加。

底部采用带长柄滤头底板的排水系统，不设砾石承托层。

滤头采用网状布置，约55个/m2。

反冲洗一般采用气冲、气水同时反冲和水冲三个过程，反冲洗效果好，大大节省反冲洗水量和电耗。

气冲强度为50～60m3/（h.m2）（13～16L /s.m2），清水冲洗强度为13～15m3/（h.m2）（3.6～4.1L/s.m2），表面扫洗用原水，一般为5～8m3/（h.m2）（1.4～2.2L/s.m2）。

V型滤池V型滤池滤池有多种型式，以石英砂作为滤料的普通快滤池使用历史悠久。

在此基础上，人们从不同的工艺角度发展了其它型式的快滤池。

V型滤池就是在此基础上由法国德利满公司在70年代发展起来的。

V型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了气垫分布空气和专用的长柄滤头进行气、水分配等工艺。

它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。

因此70年代已在欧洲大陆广泛使用。

80年代后期，我国南京、西安、重庆等地开始引进使用。

90年代以来，我国新建的大、中型净水厂差不多都采用了V型滤池这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。

91年至94年我公司在沙口水厂（50万m3/d）的建设中，首次自行设计、施工安装了V型滤池。

此后我们就开展了V型滤池的设计与安装这项工作。

我们先后帮高明、中山小榄、中山东凤、顺德龙江、三水、广宁、汕头、惠州等兄弟自来水公司设计和安装了V型滤池。

在近十年来的V型滤池的设计、施工安装以及自动控制过程中，我们取得了一定的实践经验，有以下几点工作体会：一、研究掌握V型滤池结构、工作原理、工艺特点滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。

若采用较好的反冲洗技术，使滤池经常处于最优条件下工作，不仅可以节水、节能，还能提高水质，增大滤层的截污能力，延长工作周期，提高产水量。

而V型滤池过滤能力的再生，就采用了先进的气、水反冲洗兼表面扫洗这一技术。

因此滤池的过滤周期比单纯水冲洗的滤池延长了75%左右，截污水量可提高118%，而反冲洗水的耗量比单纯水冲洗的滤池可减少40%以上。

滤池在气冲洗时，由于用鼓风机将空气压入滤层，因而从以下几方面改善了滤池的过滤性能。

①压缩空气的加入增大了滤料表面的剪力，从而使得通常水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落，从而提高了反冲洗效果。

v型滤池工作原理
V型滤池是一种新型的污水处理设备，它是由一系列V型滤池组成的，每个滤池都有一个滤网，滤网上有一层滤料，滤料可以捕获污水中的悬浮物和溶解物，从而达到净化污水的目的。

V型滤池的工作原理是：污水从滤池的上部进入，经过滤料的过滤，悬浮物和溶解物被捕获，污水经过滤池的底部出口，清洁的水流入下一个滤池，以此类推，直到污水被完全净化。

V型滤池的优点是：
1、滤池的结构简单，易于安装和维护；
2、滤料的更换简单，可以有效地捕获污水中的悬浮物和溶解物；
3、滤池的容量大，可以处理大量的污水；
4、滤池的运行成本低，可以节省能源；
5、滤池的清洗效率高，可以有效地净化污水。

V型滤池的缺点是：
1、滤料的更换频繁，需要定期更换；
2、滤池的清洗效率受到污水浓度的影响，当污水浓度较高时，滤池的清洗效率会受到影响；
3、滤池的清洗效率受到滤料的影响，滤料的质量越好，滤池的清洗效率越高；
4、滤池的清洗效率受到污水温度的影响，当污水温度较高时，滤池的清洗效率会受到影响。

总之，V型滤池是一种新型的污水处理设备，它具有结构简单、更换简单、容量大、运行成本低、清洗效率高等优点，但也存在一些缺点，比如滤料的更换频繁、污水浓度、滤料质量和污水温度等因素会影响滤池的清洗效率。

因此，在使用V型滤池时，应该注意滤料的更换、污水浓度、滤料质量和污水温度等因素，以保证滤池的清洗效率。

V型滤池概述V型滤池是一种常用的水处理设备，广泛应用于工业、农业和生活污水处理中。

它通过利用多层V型滤料对水进行过滤，以去除其中的杂质和颗粒物，从而提高水质，并减少后续处理工艺的负荷。

本文将介绍V型滤池的工作原理、结构特点以及运行维护等内容。

工作原理V型滤池是基于重力过滤原理的水处理设备。

它由一系列均匀排列的V型滤料组成，这些滤料材质可以根据具体处理要求来选择。

当水通过V型滤料层时，较大的杂质和颗粒物会被滞留在滤料中，而水则会通过滤料层，从而实现水的过滤。

通过设定适当的负荷速率和反洗周期，可以保证V型滤池长期稳定运行。

结构特点V型滤池的主要结构包括两个部分：滤料层和水流分配系统。

滤料层滤料层是V型滤池的核心组成部分，它由多层V型滤料均匀排列组成。

这些V型滤料可以采用不同尺寸和材质，如石英砂、煤炭和磁性材料等。

滤料层的厚度和类型可以根据需要进行调整，以满足不同水质处理要求。

水流分配系统水流分配系统用于将待处理水均匀分配到滤料层。

它通常包括进水管道、分水器和分配管道等组成。

进水管道将原水引入V型滤池，分水器将水流分散到各个分配管道中，分布管道将水均匀分布到滤料层上。

通过合理设计水流分配系统，可以确保滤料层在整个过滤过程中保持均匀的水流分布。

运行维护为了确保V型滤池的正常运行，以下是一些运行维护的注意事项：1.定期测量和监测V型滤池的进水和出水水质，以便及时发现异常情况并采取相应的措施。

2.每隔一段时间需要对滤料层进行清洗，以防止滤料堵塞。

清洗可以通过反洗的方式进行，将逆流水引入滤料层，并将堵塞的杂质冲洗掉。

3.注意定期观察V型滤池的水流分配系统，确保分水器和分配管道畅通无阻。

4.定期检查V型滤池的排放系统，确保排放系统正常运行，避免滤料堵塞引起溢流等问题。

5.根据实际情况，及时更换损坏或老化的V型滤料，以保证水处理效果和设备寿命。

总结V型滤池作为一种常用的水处理设备，通过多层V型滤料对水进行过滤，提高水质，并减少后续处理工艺的负荷。

净水厂V型滤池的运行控制分析随着城市化进程的加速和人口规模的不断增加，城市的水资源供给和水质管理面临更大的挑战。

为了确保居民的生活用水安全和环境健康，提高城市供水系统的稳定性和可靠性，水厂的净化设备运行控制显得尤为重要。

V型滤池是净水厂常用的滤池之一，其运行控制分析对于净水工程有着重要的意义。

一、V型滤池的结构和原理V型滤池是一种常用的水处理设备，其结构如其名，呈V字形。

水流从上方进入滤池，在滤材的作用下，悬浮物、颗粒物和有机物等杂质被截留在滤料层内，从而实现了水的过滤和净化。

V型滤池通常采用石英砂等滤料，其结构紧凑、操作便捷、过滤效果好，因而被广泛应用于市政供水、工业用水和废水处理等领域。

二、V型滤池的运行控制1. 进出水质监测V型滤池在正常运行过程中，需要对进出水的水质进行监测，以确保出水水质符合卫生标准。

通过监测进出水的浑浊度、浊度、PH值、溶解氧、COD和氨氮等指标，及时发现和解决水质异常，保障净水厂的正常运行。

2. 滤料层清洗和维护V型滤池的滤料层在长时间的过滤使用后，会逐渐被悬浮物和杂质堵塞和污染，影响其滤水效果。

定期清洗和维护滤料层是保证V型滤池正常运行的重要措施。

清洗滤料层可以采用反冲洗或者化学清洗等方式，将堵塞和污染的滤料层进行再生，恢复其滤水性能。

3. 控制水力冲击在V型滤池的运行过程中，水力冲击是一个常见且严重的问题。

水力冲击会导致滤料层的破坏和泄漏，严重影响滤池的正常运行。

需要采取相应的措施进行控制，如增加缓冲设备、控制进出水流速等，保证V型滤池的安全运行。

4. 运行参数的调控V型滤池的运行参数包括进水流量、滤速、水头压力、清洗周期等，这些参数的调控对于滤池的稳定运行至关重要。

合理控制进水流量和滤速，保证水头压力在适宜范围内，调节清洗周期和时间，都能有效地提高V型滤池的运行效率和稳定性。

5. 故障报警和处理在V型滤池的运行过程中，可能会出现各种各样的故障，如管道堵塞、设备泄漏、电气故障等。

V型滤池概况1. 概述V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。

它是我国于20世纪80年代末从法国Degremont公司引进的技术。

2.特点：（1）恒水位等速过滤。

滤池出水阀随水位变化不断调节开启度，使池内水位在整个过滤周期内保持不变，滤层不出现负压。

当某单格滤池冲洗时，待滤水继续进入该格滤池作为表面扫洗水，使其他各格滤池的进水量和滤速基本不变。

（2）采用均粒石英砂滤料，滤层厚度比普通快滤池厚，截污量也比普通快滤池大，故滤速高，过滤周期长，出水效果好。

（3）V型进水槽（冲洗时兼作表面少洗布水槽）和排水槽沿池长方向布置，单池面积较大时，有利布水均匀，因此更适合用于大、中型水厂。

（4）承托层较薄。

（5）冲洗采用空气、水反冲和表面扫洗，提高了冲洗效果并节约冲洗用水。

（6）冲洗时，滤层保持微膨胀状态，避免出现跑砂现象。

3. 工作过程（1）过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹沿的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池。

被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

（2）反冲洗过程：关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。

而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平。

反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

v型滤池1.过滤原理及出水要求过滤是指以细孔性填料层截留水中悬浮杂质，从而使水获得澄清的工艺过程，可去除2～5μm以上的颗粒。

滤池出水浊度小于1NTU，特殊情况不超过3NTU。

2.v型滤池的主要特点v型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，因为其滤料采用均质滤料，即均粒径滤料，所以也叫做均粒滤料滤池，整个滤料层在深度方向的粒径分布基本均匀；在底部采用带长柄滤头底板的排水系统，不用设砾石承托层。

V型进水槽和排水槽分别设于滤池两侧，池子可沿着长的方向发展，布水均匀3.V型滤池的优缺点优点：采用的是均粒滤料，含污能力很高；气水反洗、表面冲洗结合，反冲洗的效果比其它滤池的好；反冲洗布气布水均匀；单个池子的面积很大；可适用于各种水厂，特别是大型中型的水厂；缺点：池体的结构复杂，滤料较贵；增加了反冲洗的供气系统；产水量大时，比同规模的普通快滤池基建投资造价要高；4.为什么要对滤池进行反冲洗在过滤过程中，原水中的悬浮物被滤料表面吸附并不断在滤料层中积累，由于滤层孔隙逐级被污物堵塞，过滤水头损失不断增加。

当达到某一限度时，滤料就需要进行清洗，反冲洗可以使滤池恢复工作性能，继续工作。

过滤时由于水头损失增加，水流对吸附在滤料表面的污物的剪切力变大，其中有些颗粒在水流的冲击下移到下层滤料中去，最终会使水中悬浮物的含量不断上升，水质变差，到一定程度时需要清洗滤料，反冲洗能恢复滤料层的纳污能力。

污水中含有大量的有机物，长时间滞留在滤料层中会发生腐败现象，定期反冲洗滤料可以避免有机物腐败。

5.滤池的冲洗要求冲洗水在滤池表面均匀分布滤料达到一定的膨胀度，当进行气、水联合反冲洗时要求滤料不膨胀有一定的冲洗时间迅速排除冲洗水6.气、水反冲洗的优缺点优点：反冲洗效果好，滤层含泥量减少，截污能力提高，过滤周期延长；较好地清除了滤层泥球现象，延长了过滤周期；气水反冲洗再加始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少，减少了反冲洗设备的规模；由于水反冲洗强度降低，不易产生滤料流失现象；适用于粗粒、匀质滤料滤池，以保证冲洗效果和充分利用滤床截污容量。

V型滤池基本构造及实际运用1. 引言1.1 背景介绍V型滤池是一种常见的水处理设备，用于去除水中的杂质和污染物。

它的设计灵感来源于自然界的河流，在河流中，水会因为流经河床和河岸而逐渐被过滤，变得清澈纯净。

V型滤池的构造也是仿照这种原理而设计的。

通过设置V型滤池，我们可以模拟自然河流的过滤效果，使水质得到改善。

通过了解V型滤池的基本构造、工作原理、应用领域、优势和维护方法，我们可以更好地理解和运用这种水处理设备，为保护水资源、改善水质做出更大的贡献。

在未来的生活和工作中，V型滤池将扮演越来越重要的角色，帮助我们共同建设清洁美丽的环境。

2. 正文2.1 V型滤池的基本构造V型滤池的基本构造是由上部进水口、V型滤池体、底部出水口和排污装置组成的。

上部进水口通常设有流量调节阀，用于控制进水的流量，确保水流均匀地通过滤料。

V型滤池体呈V形设计，底部较窄，顶部较宽，这种设计有利于增加滤池的有效过滤面积，提高过滤效率。

底部出水口通常设有出水管道和止回阀，用于排出经过过滤的水。

排污装置主要包括排污阀和排污口，用于定期清理滤料中积聚的杂质和污物。

V型滤池的构造设计简单而有效，能够高效地去除水中的杂质和悬浮物，提高水质。

V型滤池可以根据实际需要适当增加辅助设备，如加药装置、自动控制系统等，实现自动化运行，提高过滤效率。

V型滤池的基本构造合理，操作维护方便，是一种广泛应用于水处理领域的重要设备。

2.2 V型滤池的原理V型滤池的原理是通过滤池内部的滤料将水中的固体颗粒或有机物拦截下来，从而实现水质的净化。

当水流经过V型滤池时，固体颗粒会被滤料截留在滤池的表面或内部，而干净的水则会通过滤料进入下游管道。

V型滤池的原理主要是依靠滤料的孔隙大小和分布来实现净化作用，滤料通常选择颗粒较小且不易堵塞的材料，如石英砂或活性炭等。

这些滤料在水流经过时会形成较为复杂的通道网络，有效地提高了固体颗粒被截留的机会。

V型滤池通常设计为多层结构，不同层次的滤料可以针对不同大小的颗粒进行过滤，进一步提高了过滤效率。

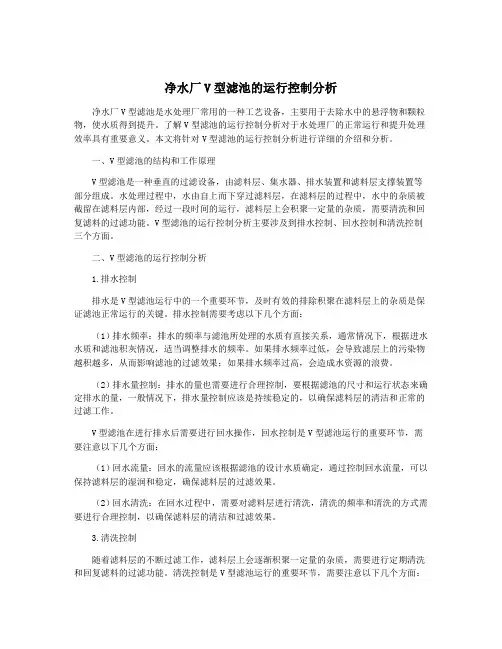

净水厂V型滤池的运行控制分析净水厂V型滤池是水处理厂常用的一种工艺设备，主要用于去除水中的悬浮物和颗粒物，使水质得到提升。

了解V型滤池的运行控制分析对于水处理厂的正常运行和提升处理效率具有重要意义。

本文将针对V型滤池的运行控制分析进行详细的介绍和分析。

一、V型滤池的结构和工作原理V型滤池是一种垂直的过滤设备，由滤料层、集水器、排水装置和滤料层支撑装置等部分组成。

水处理过程中，水由自上而下穿过滤料层，在滤料层的过程中，水中的杂质被截留在滤料层内部，经过一段时间的运行，滤料层上会积聚一定量的杂质，需要清洗和回复滤料的过滤功能。

V型滤池的运行控制分析主要涉及到排水控制、回水控制和清洗控制三个方面。

二、V型滤池的运行控制分析1.排水控制排水是V型滤池运行中的一个重要环节，及时有效的排除积聚在滤料层上的杂质是保证滤池正常运行的关键。

排水控制需要考虑以下几个方面：（1）排水频率：排水的频率与滤池所处理的水质有直接关系，通常情况下，根据进水水质和滤池积灰情况，适当调整排水的频率。

如果排水频率过低，会导致滤层上的污染物越积越多，从而影响滤池的过滤效果；如果排水频率过高，会造成水资源的浪费。

（2）排水量控制：排水的量也需要进行合理控制，要根据滤池的尺寸和运行状态来确定排水的量，一般情况下，排水量控制应该是持续稳定的，以确保滤料层的清洁和正常的过滤工作。

V型滤池在进行排水后需要进行回水操作，回水控制是V型滤池运行的重要环节，需要注意以下几个方面：（1）回水流量：回水的流量应该根据滤池的设计水质确定，通过控制回水流量，可以保持滤料层的湿润和稳定，确保滤料层的过滤效果。

（2）回水清洗：在回水过程中，需要对滤料层进行清洗，清洗的频率和清洗的方式需要进行合理控制，以确保滤料层的清洁和过滤效果。

3.清洗控制随着滤料层的不断过滤工作，滤料层上会逐渐积聚一定量的杂质，需要进行定期清洗和回复滤料的过滤功能。

清洗控制是V型滤池运行的重要环节，需要注意以下几个方面：（1）清洗频率：清洗的频率应该根据滤池的运行状态来确定，通常情况下，可以通过观测滤池的进水压力变化来判断滤料层的清洁程度，以此来确定清洗的频率。

V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。

它是我国于20世纪80年代末从法国Degremont公司引进的技术。

1. 概述V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。

它是我国于20世纪80年代末从法国Degremont公司引进的技术。

2. 工作过程（1）过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹沿的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池。

被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。

（2）反冲洗过程：关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。

而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平。

反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

气冲打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

气水同时反冲洗在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。

停止气冲，单独水冲表扫仍继续，最后将水中杂质全部冲入排水槽。

V型滤池的特点及设计参数滤速可达7～20m/h，一般为12.5～15.0m/h。

采用单层加厚均粒滤料，粒径一般为0.95～1.35mm，允许扩大到0.7～2.0mm，不均匀系数1.2～1.6或1.8之间。

对于滤速在7～20m/h之间的滤池，其滤层高度在0.95～1.5m之间选用，对于更高的滤速还可相应增加。

V型滤池的工艺设计、施工安装和自动控制摘要：滤池有多种型式，以石英砂作为滤料的普通快滤池使用历史悠久。

在此基础上，人们从不同的工艺角度发展了其它型式的快滤池。

V型滤池就是在此基础上由法国德利满公司在70年代发展起来的。

V型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了气垫分布空气和专用的长柄滤头进行气、水分配等工艺。

它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。

因此70年代已在欧洲大陆广泛使用。

80年代后期，我国南京、西安、重庆等地开始引进使用。

90年代以来，我国新建的大、中型净水厂差不多都采用了V型滤池这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。

关键词：V型滤池工艺设计施工安装自动控制滤池有多种型式，以石英砂作为滤料的普通快滤池使用历史悠久。

在此基础上，人们从不同的工艺角度发展了其它型式的快滤池。

V型滤池就是在此基础上由法国德利满公司在70年代发展起来的。

V型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了气垫分布空气和专用的长柄滤头进行气、水分配等工艺。

它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。

因此70年代已在欧洲大陆广泛使用。

80年代后期，我国南京、西安、重庆等地开始引进使用。

90年代以来，我国新建的大、中型净水厂差不多都采用了V型滤池这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。

91年至94年我公司在沙口水厂（50万m3/d）的建设中，首次自行设计、施工安装了V型滤池。

此后我们就开展了V型滤池的设计与安装这项工作。

我们先后帮高明、中山小榄、中山东凤、顺德龙江、三水、广宁、汕头、惠州等兄弟自来水公司设计和安装了V型滤池。

在近十年来的V型滤池的设计、施工安装以及自动控制过程中，我们取得了一定的实践经验，有以下几点工作体会：一、研究掌握V型滤池结构、工作原理、工艺特点滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。

V型滤池的工艺设计、施工安装和自动控制滤池有多种型式，以石英砂作为滤料的普通快滤池使用历史悠久。

在此基础上，人们从不同的工艺角度发展了其它型式的快滤池。

V型滤池就是在此基础上由法国德利满公司在70年代发展起来的。

V型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了气垫分布空气和专用的长柄滤头进行气、水分配等工艺。

它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。

因此70年代已在欧洲大陆广泛使用。

80年代后期，我国南京、西安、重庆等地开始引进使用。

90年代以来，我国新建的大、中型净水厂差不多都采用了V型滤池这种滤水工艺，特别是广东省新建的净水厂几乎都采用了V型滤池。

91年至94年我公司在沙口水厂（50万m3/d）的建设中，首次自行设计、施工安装了V型滤池。

此后我们就开展了V型滤池的设计与安装这项工作。

我们先后帮高明、中山小榄、中山东凤、顺德龙江、三水、广宁、汕头、惠州等兄弟自来水公司设计和安装了V型滤池。

在近十年来的V型滤池的设计、施工安装以及自动控制过程中，我们取得了一定的实践经验，有以下几点工作体会：一、研究掌握V型滤池结构、工作原理、工艺特点滤池是水厂净水工艺中的重要环节，而滤池过滤能力的再生，是滤池稳定高效运行的关键。

若采用较好的反冲洗技术，使滤池经常处于最优条件下工作，不仅可以节水、节能，还能提高水质，增大滤层的截污能力，延长工作周期，提高产水量。

而V型滤池过滤能力的再生，就采用了先进的气、水反冲洗兼表面扫洗这一技术。

因此滤池的过滤周期比单纯水冲洗的滤池延长了75%左右，截污水量可提高118%，而反冲洗水的耗量比单纯水冲洗的滤池可减少40%以上。

滤池在气冲洗时，由于用鼓风机将空气压入滤层，因而从以下几方面改善了滤池的过滤性能：①压缩空气的加入增大了滤料表面的剪力，从而使得通常水冲洗时不易剥落的污物在气泡急剧上升的高剪力下得以剥落，从而提高了反冲洗效果。

学习V型滤池的感想1.V型滤池空间构造V型滤池常分为两组，每组又分为若干个滤格，每格尺寸一般按照长柄滤头生产厂商模板要求取模板模数整数倍。

整个滤池设置有进水总渠、出水总渠、反冲洗进水总管、反冲洗进气总管、排气管、排水渠等管渠系统，结构较为复杂。

各管道一般集中布置在管廊中，方便管理。

V型滤池上层分布有V型进水槽、滤料层、排水渠等，下层分布有气水分配渠、模板等，模板下有一定高度的底部空间，用以均匀布水布气及集水。

2V型滤池工作流程2.1过滤过程过滤时，反冲洗进水阀、反冲洗排水阀关闭，进水阀门与清水出水阀门开启，待滤水由进水总渠经主进水口与表面扫洗水进水口流入每格滤池前端溢流堰。

溢流出水通过V型进水槽配水口流入滤格，在水压作用下流经滤料，通过长柄滤头流入底部空间，再集水至配水配气渠，经清水管、水封井、溢流井溢流入出水总渠，最后由滤池出水总管输送到下一道处理工艺，至此待滤水完成过滤。

每格滤池溢流井水位与滤池滤料层表面水位之差即为过滤水头损失。

2.2反冲洗过程当预定的反冲洗周期或预定的过滤水头损失值到达时，滤池即开始反冲洗。

自控系统首先关闭主进水口、清水管出水阀门、排气管阀门，同时打开排水渠阀门，待水位下降至一定高度后，启动鼓风机，打开进气阀，此时空气经滤头均匀喷出，对滤料进行高强度气冲，附着在滤料上的杂质由于滤料相互摩擦及气体剪切作用脱落下来。

气冲几分钟后，随即启动反冲洗水泵，同时打开反冲洗进水阀，反冲洗水与空气经长柄滤头混合后均匀对滤料进行气水联合反冲洗，持续几分钟后，关闭鼓风机与反冲洗进气阀门，此后只进行单独的水冲洗。

在反冲洗过程中滤料经气冲、气水联合冲洗及单独水冲洗，杂质在气液固三相作用下去除彻底，同时表面扫洗历经反冲洗全过程，脱落的杂质在表面扫洗水作用下扫入排水渠排走。

2.3V型滤池工艺特点V型滤池工艺突出特点是恒水头等速过滤。

保持恒水头等速过滤的方法是利用阀门控制，使滤池过滤阻力与出水阀门阻力之和恒定，这样就维持了恒水头，使得滤料表面与进水渠水位差基本不变，由此实现等速过滤。
