2023年广州华立学院普通专升本招生考试
《工程制图》考试大纲
第一部分考核内容与考核目标
第一章制图的基本知识和基本技能1.了解制图的基本规定（了解）2.掌握绘图工具和仪器的使用方法（掌握）第二章投影法的基本知识1.了解投影的基础知识（了解）2.掌握正投影的特性（掌握）第三章点、直线、平面的投影1.了解点、直线和平面的投影特性（了解）2.理解点的投影特性，掌握两点的相对位置（理解）3.理解直线相对投影面的位置（理解）4.掌握各种位置的平面投影特性（掌握）5.掌握平面内确定点和直线（掌握）第四章投影变换1.了解投影变换的方法（了解）2.理解换面法作图的原理（理解）3.掌握用换面法作图（掌握）第五章曲面与工程曲面1.了解曲线、曲面、曲面立体的形成（了解）2.掌握曲面立体上的点、线的投影（掌握）第六章立体1.了解平面立体投影概念（了解）2.理解平面与平面立体相交（理解）3.掌握两平面立体相交（掌握）第七章组合体1.了解组合体概念（了解）2.掌握组合体三面投影图的阅读（掌握）第八章轴测图1.了解轴测图的形成、性质及作用（了解）2.掌握正等、斜二测的作图方法（掌握）第九章建筑形体的表达方法1.掌握组合体的视图（掌握）2.掌握剖面图作图（掌握）3.掌握断面图作图（掌握）第十章房屋建筑施工图1.掌握建筑平面图的绘制（掌握）2.掌握筑立面图的绘制（掌握）3.掌握建筑剖面图的绘制（掌握）第十一章房屋结构施工图1.了解基础图（了解）2.掌握钢筋混凝土构件详图（掌握）第二部分有关说明与考核要求
一、考核目标的能力层次表述本大纲在考核目标中，按照“了解”“理解”“掌握”三个能力层次规定其应达到的能力层次要求，各能力层次之间为递进等级关系，后者必须建立在前者的基础上，其含义是：了解：能知道有关的名词，概念、知识的含义，并能正确认识和表达最低层次的要求。理解：在识记的基础上，能全面把握基本概念、基本原理、基本方法，能掌握有关概念、原理、方法的区别与关系，是较高层次的要求。掌握：在理解的基础上，能运用基本概念、基本原理、基本方法联系学过的多个知识点，分析和解决有关的理论问题和实际问题，是最高层次的要求。二、参考教材参考教材：《画法几何与土木工程制图第2版》蒲小琼主编，武汉大学出版社，2022年1月,书号9787307209879三、学习方法指导1、在开始阅读指定教材某一章之前，先翻阅大纲中有关这一章的考核知识点及对知识点的能力层次要求和考核目标，以便在阅读教材时做到心中有数，有的放矢；2、阅读教材时，要逐段细读，逐句推敲，集中精力吃透每一个知识点，对基本概念必须深刻理解，对基本理论必须彻底弄清，对基本方法必须牢固掌握；3、学习过程中，即要思考问题，也要做好阅读笔记，把教材中的基本概念、原理、方法等加以整理，这可以从中加深对问题的认识、理解和记忆，以利于突出重点，并涵盖整个内容，可以不断提高自学能力；4、完成书后复习思考题，是理解、消化和巩固所学知识培养分析问题，解决问题及提高能力的重要环节，在做练习之前，应认真阅读教材、按考核目标要求的不同层次掌握教材内容，在练习过程中对所学知识进行合理的回顾与发挥，注重理论联系实际和具体问题具体分析，解题时应该注意培养逻辑性，针对问题围绕相关知识点进行层次（步骤）分明的论述或推导，明确各层次（步骤）间的逻辑关系；四、关于命题考试的若干规定：1、本大纲各章所提到的内容和考核目标都是考试内容，试题覆盖到章，适当突出重点；2、试卷中时不同能力层次的试题比例大致为“了解”为20%，“理解”为40%，“掌握”为40%。3、试题难易程度，应合理，易、较易、较难、难比例为2：3：3：2；4、每份试卷中各类考核点所占比例约为重点占65%、次重点占25%、一般占10%。5、试题类型分为：填空题、选择题、作图题、识图题等；6、考试采用闭卷笔试，考试时间为150分钟，试卷总分为200分。五、题型示例（样题）（一）选择题
“画法几何及工程制图”复习资料
“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：
第1章 制图基本知识与技术
掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章 投影法和点的多面正投影
1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法
2. 掌握二面投影图和三面投影图的投影规律
3. 掌握作辅助正投影的方法
第3章 平面立体的投影及线面投影分析
1. 掌握基本平面立体的三面投影图的投影特性
2. 掌握立体上直线的投影特性
3. 掌握立体上平面的投影特性
4. 掌握点、线、面间的相对几何关系
第4章 平面立体构形及轴测图画法
1. 掌握基本平面体的叠加、切割、交接
2. 掌握平面立体的尺寸标注方法
3. 掌握轴测投影原理及平面立体的轴测投影画法
第5章 规则曲线、曲面及曲面立体
1. 了解曲线的形成与分类
2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法
3. 了解曲面的形成、分类
4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5. 掌握基本曲面立体（圆柱、圆锥）的投影特性
6. 掌握平面与曲面体或曲表面相交的投影画法
7. 了解两曲面体或曲表面相交的投影画法
8. 掌握圆柱与圆锥的轴测图画法
第6章 组合体
1. 学会使用形体分析法对组合体的形成进行分析
2. 掌握根据实物绘制组合体的三视图的方法

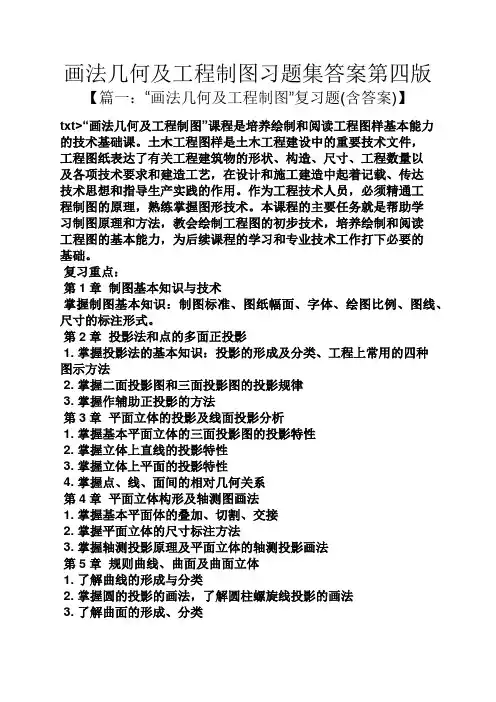

画法几何及工程制图习题集答案第四版
【篇一：“画法几何及工程制图”复习题(含答案)】
txt>“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：
第1章 制图基本知识与技术
掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章 投影法和点的多面正投影
1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法
2. 掌握二面投影图和三面投影图的投影规律
3. 掌握作辅助正投影的方法
第3章 平面立体的投影及线面投影分析
1. 掌握基本平面立体的三面投影图的投影特性
2. 掌握立体上直线的投影特性
3. 掌握立体上平面的投影特性
4. 掌握点、线、面间的相对几何关系
第4章 平面立体构形及轴测图画法
1. 掌握基本平面体的叠加、切割、交接
2. 掌握平面立体的尺寸标注方法
3. 掌握轴测投影原理及平面立体的轴测投影画法
第5章 规则曲线、曲面及曲面立体
1. 了解曲线的形成与分类
2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法
3. 了解曲面的形成、分类 4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法
5. 掌握基本曲面立体（圆柱、圆锥）的投影特性
6. 掌握平面与曲面体或曲表面相交的投影画法
7. 了解两曲面体或曲表面相交的投影画法
8. 掌握圆柱与圆锥的轴测图画法

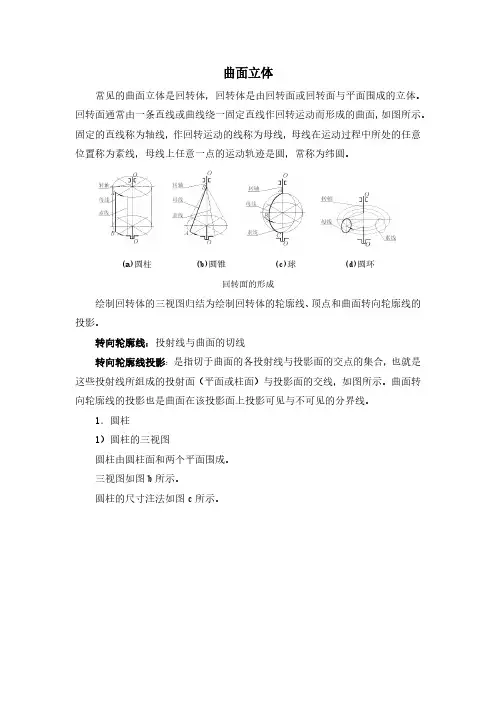

曲面立体
常见的曲面立体是回转体，回转体是由回转面或回转面与平面围成的立体。
回转面通常由一条直线或曲线绕一固定直线作回转运动而形成的曲面，如图所示。
固定的直线称为轴线，作回转运动的线称为母线，母线在运动过程中所处的任意
位置称为素线，母线上任意一点的运动轨迹是圆，常称为纬圆。
(a)圆柱 (b)圆锥 (c)球 (d)圆环
回转面的形成 绘制回转体的三视图归结为绘制回转体的轮廓线、顶点和曲面转向轮廓线的
投影。
转向轮廓线：投射线与曲面的切线
转向轮廓线投影：是指切于曲面的各投射线与投影面的交点的集合，也就是
这些投射线所组成的投射面（平面或柱面）与投影面的交线，如图所示。曲面转
向轮廓线的投影也是曲面在该投影面上投影可见与不可见的分界线。
1．圆柱
1）圆柱的三视图
圆柱由圆柱面和两个平面围成。
三视图如图b所示。
圆柱的尺寸注法如图c所示。
（a）立体图 （b）三视图 （c）尺寸注法
圆柱体的三视图及尺寸 注意：绘制圆柱等回转体的三视图时应先用细点画线画出立体的轴线、对称
中心线。
2）圆柱表面上取点
在圆柱面上取点，首先要确定点在圆柱面的哪个部分，然后利用圆柱面投影
的积聚性以及点的投影规律，确定圆柱面上点的位置、投影及可见性。
例题：如图a所示，已知圆柱面上M点的正面投影m’和N点的侧面投影n”。
求M点和N点的其余两个投影。
分析：因圆柱轴线垂直于水平投影面，M、N点在圆柱面上，它们的水平投
影面投影必在圆上。由已知条件可知，M点在左前圆柱面上，故m”为可见；N
点在右前圆柱面上，n’为可见。
作图：m’求得m，由m’、m得m”，判别可见性。
n”求得n，由n”、n得m’ ，判别可见性。
（a）已知条件 （b）M点作图 （c）N点作图
圆柱表面取点 3）圆柱表面上取线
回转体表面上的线通常是空间曲线，特殊情况下是平面曲线或直线。
步骤：① 确定出该线段在立体表面上的特殊点:线段的端点、该线经过立体
表面转向轮廓线投影上的点；
