7 配电线路布线系统
7.2 导管布线
7.2.1 住宅建筑套内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，暗敷的塑料导管管壁厚度不应小于2.Omm。
7.2.2 潮湿地区的住宅建筑及住宅建筑内的潮湿场所，配电线路布线宜采用管壁厚度不小于2.Omm的塑料导管或金属导管。明敷的金属导管应做防腐、防潮处理。
7.2.3 敷设在钢筋混凝土现浇楼板内的线缆保护导管最大外径不应大于楼板厚度的1／3，敷设在垫层的线缆保护导管最大外径不应大于垫层厚度的1／2。线缆保护导管暗敷时，外护层厚度不应小于15mm；消防设备线缆保护导管暗敷时，外护层厚度不应小于30mm。
7.2.4 当电源线缆导管与采暖热水管同层敷设时，电源线缆导管宜敷设在采暖热水管的下面，并不应与采暖热水管平行敷设。电源线缆与采暖热水管相交处不应有接头。
7.2.5 与卫生间无关的线缆导管不得进入和穿过卫生间。卫生间的线缆导管不应敷设在0、1区内，并不宜敷设在2区内。
7.2.6 净高小于2.5m且经常有人停留的地下室，应采用导管或线槽布线。

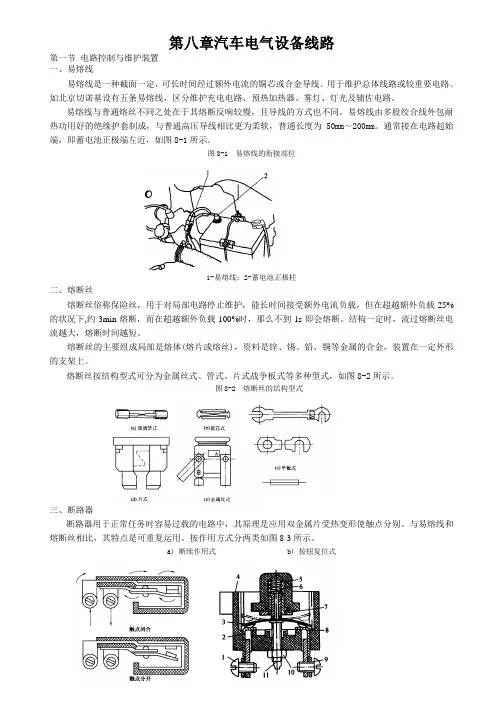

第八章汽车电气设备线路
第一节 电路控制与维护装置
一、易熔线
易熔线是一种截面一定，可长时间经过额外电流的铜芯或合金导线。用于维护总体线路或较重要电路。如北京切诺基设有五条易熔线，区分维护充电电路、预热加热器、雾灯、灯光及辅佐电路。
易熔线与普通熔丝不同之处在于其熔断反响较慢，且导线的方式也不同。易熔线由多股绞合线外包耐热功用好的绝缘护套制成，与普通高压导线相比更为柔软，普通长度为50mm～200mm。通常接在电路起始端，即蓄电池正极端左近，如图8-1所示。
图8-1 易熔线的衔接部位
1-易熔线；2-蓄电池正极柱
二、熔断丝
熔断丝俗称保险丝，用于对局部电路停止维护，能长时间接受额外电流负载，但在超越额外负载25%的状况下,约3min熔断，而在超越额外负载100%时，那么不到1s即会熔断。结构一定时，流过熔断丝电流越大，熔断时间越短。
熔断丝的主要组成局部是熔体(熔片或熔丝)，资料是锌、锡、铅、铜等金属的合金，装置在一定外形的支架上。
熔断丝按结构型式可分为金属丝式、管式、片式战争板式等多种型式，如图8-2所示。
图8-2 熔断丝的结构型式
三、断路器
断路器用于正常任务时容易过载的电路中，其原理是应用双金属片受热变形使触点分别。与易熔线和熔断丝相比，其特点是可重复运用。按作用方式分两类如图8-3所示。
a) 断续作用式 b) 按钮复位式 图8-3 断路器结构
l、9-接线柱；2、8-静触点；3-双金属片动触点；44绝缘外套；5-按钮；6-弹簧；7-复位垫圈；10-锁紧螺母；11-调整螺钉
1、断续作用式：过载变形自动切断，冷却后自动复位，如此重复直到电路不过载〔报警与限流〕。
2、按钮复位式：扫除缺点后，须按下按钮手动复位。
四、中央配电盒〔熔断丝盒〕
随汽车电气装置增多，继电器和熔断丝的数量不时添加，为便于装配和运用中反省、改换，现代汽车往往将各种控制继电器与熔断丝装置在一同，成为一个中央配电盒。它的正面装有继电器和熔断丝插座，反面是插座，用来与线束的插头相连。
.

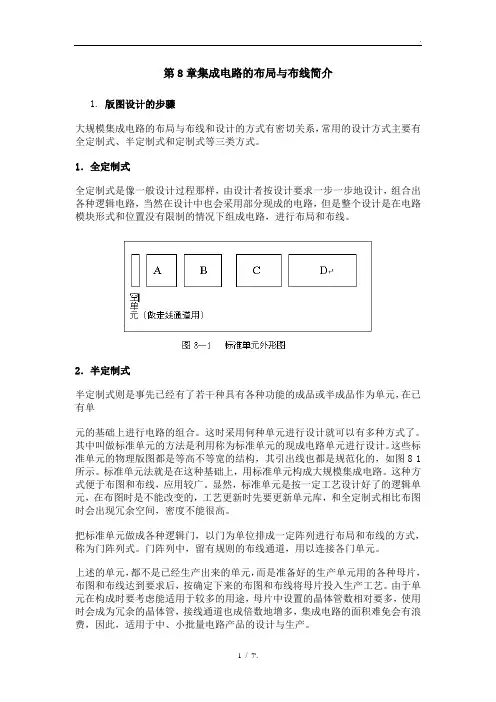

1 / 7'. 第8章集成电路的布局与布线简介
1. 版图设计的步骤
大规模集成电路的布局与布线和设计的方式有密切关系，常用的设计方式主要有全定制式、半定制式和定制式等三类方式。
1．全定制式
全定制式是像一般设计过程那样，由设计者按设计要求一步一步地设计，组合出各种逻辑电路，当然在设计中也会采用部分现成的电路，但是整个设计是在电路模块形式和位置没有限制的情况下组成电路，进行布局和布线。
2．半定制式
半定制式则是事先已经有了若干种具有各种功能的成品或半成品作为单元，在已有单
元的基础上进行电路的组合。这时采用何种单元进行设计就可以有多种方式了。其中叫做标准单元的方法是利用称为标准单元的现成电路单元进行设计。这些标准单元的物理版图都是等高不等宽的结构，其引出线也都是规范化的，如图8 1所示。标准单元法就是在这种基础上，用标准单元构成大规模集成电路。这种方式便于布图和布线，应用较广。显然，标准单元是按一定工艺设计好了的逻辑单元，在布图时是不能改变的，工艺更新时先要更新单元库，和全定制式相比布图时会出现冗余空间，密度不能很高。
把标准单元做成各种逻辑门，以门为单位排成一定阵列进行布局和布线的方式，称为门阵列式。门阵列中，留有规则的布线通道，用以连接各门单元。
上述的单元，都不是已经生产出来的单元，而是准备好的生产单元用的各种母片，布图和布线达到要求后，按确定下来的布图和布线将母片投入生产工艺。由于单元在构成时要考虑能适用于较多的用途，母片中设置的晶体管数相对要多，使用时会成为冗余的晶体管，接线通道也成倍数地增多，集成电路的面积难免会有浪费，因此，适用于中、小批量电路产品的设计与生产。 .
2 / 7'. 3．定制方式
定制方式的设计是把各种基本逻辑单元事先设计完好，形成独立的功能单元，放在库中存储，设计时调出功能单元组合成各种电路。这些功能单元也可以是寄存器、算数逻辑单元、存储器等，对形状也没有统一的要求。这种设计法也叫通用单元法或积木块法。
sc：焊接钢管 tc：电线管 薄钢管 pc：硬质塑料管 ct：电缆桥架
cp：金属软管 SR：钢线槽 RC：水煤气管
sc管是钢导管的英文单词 steel conduit 的开头字母缩写.
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）
新标注为RC,通于原来标注的GG，是通常说的水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，
PC聚氯乙烯硬管 FPC半硬管 KPC 波纹管 CT，为桥架敷设
KBG，JDG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事
SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm
KBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.
JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。是黄色的。壁厚为1.2mm。。。。2.5左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当
JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便
无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广
JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。
