民用建筑电气设计规范-第8章配电线路布线系统

民用建筑电气设计规范(JGJ T16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。

原部标《建筑电气设计技术规程》）同时废止。

本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日12 接地及安全12.1 一般规定12.1.1 本章适用于交流35kV 及以下用电设备及对地不能构成闭合回路的直流用电设备的接地及安全设计。

12.1.2 用电设备的接地，一般可区分为保护性接地和功能性接地。

12.1.3 用电设备接地及安全设计应根据工程特点和地质特点确定合理接地系统方案。

12.1.4 不同用途和不同电压等级用电设备的接地(包括保护性接地和功能性接地)，除另有规定者外，宜采用一个总的共用接地装置；对其他非电力设备(电讯及其他电子设备)，除有特殊要求者外，也可采用共用接地装置，接地装置的接地电阻应符合其中设备最小值的要求。

12.1.5 在10kV及以下电力网中，严禁利用大地作相线或中性线。

12.1.6 等电位联结是安全保障的根本措施，每个建筑都应根据建筑特点采取相应有效的办法。

12.2 低压配电系统的接地型式和基本要求12.2.1 低压配电系统接地型式有以下三种：1 TN 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。

按照中性线与保护线组合情况，又可分为三种型式：1）TN-S 系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录C.1图C.1-1。

2）TN-C 系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录C.1图C.1-2。

3）TN-C-S 系统：系统中前一部分线路的中性线与保护线是合一的，见附录C.1 图C.1-3。

2 TT 系统电源端有一点直接接地，受电设备的外露可导电部分通过保护线接至与电源端接地点无直接关联的接地极，见附录C.1图C.1-4。

3 IT 系统电源端的带电部分与大地间无直接连接或有一点经足够大的阻抗接地，受电设备的外露可导电部分通过保护线接至接地极，见附录C.1图C.1-5。

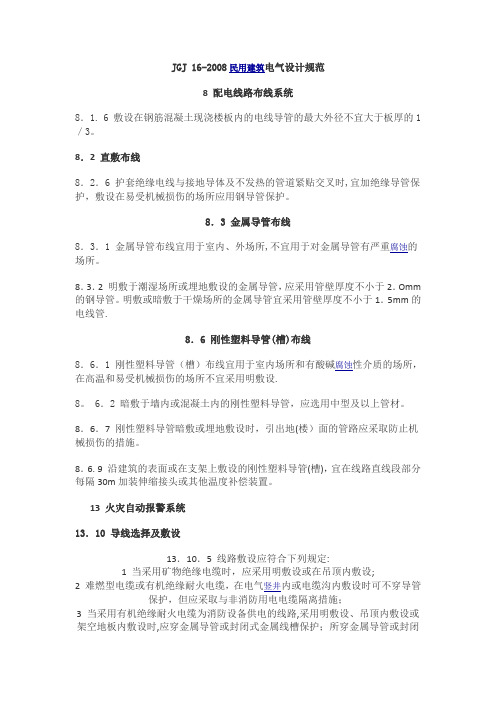

JGJ 16-2008民用建筑电气设计规范8 配电线路布线系统8．1. 6 敷设在钢筋混凝土现浇楼板内的电线导管的最大外径不宜大于板厚的1／3。

8．2 直敷布线8．2．6 护套绝缘电线与接地导体及不发热的管道紧贴交叉时,宜加绝缘导管保护，敷设在易受机械损伤的场所应用钢导管保护。

8．3 金属导管布线8．3．1 金属导管布线宜用于室内、外场所,不宜用于对金属导管有严重腐蚀的场所。

8．3．2 明敷于潮湿场所或埋地敷设的金属导管，应采用管壁厚度不小于2．Omm 的钢导管。

明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1．5mm的电线管.8．6 刚性塑料导管(槽)布线8．6．1 刚性塑料导管（槽）布线宜用于室内场所和有酸碱腐蚀性介质的场所，在高温和易受机械损伤的场所不宜采用明敷设.8。

6．2 暗敷于墙内或混凝土内的刚性塑料导管，应选用中型及以上管材。

8．6．7 刚性塑料导管暗敷或埋地敷设时，引出地(楼）面的管路应采取防止机械损伤的措施。

8．6. 9 沿建筑的表面或在支架上敷设的刚性塑料导管(槽)，宜在线路直线段部分每隔30m加装伸缩接头或其他温度补偿装置。

13 火灾自动报警系统13．10 导线选择及敷设13．10．5 线路敷设应符合下列规定:1 当采用矿物绝缘电缆时，应采用明敷设或在吊顶内敷设;2 难燃型电缆或有机绝缘耐火电缆，在电气竖井内或电缆沟内敷设时可不穿导管保护，但应采取与非消防用电电缆隔离措施；3 当采用有机绝缘耐火电缆为消防设备供电的线路,采用明敷设、吊顶内敷设或架空地板内敷设时,应穿金属导管或封闭式金属线槽保护；所穿金属导管或封闭式金属线槽应采取涂防火涂料等防火保护措施；当线路暗敷设时，应穿金属导管或难燃型刚性塑料导管保护，并应敷设在不燃烧结构内，且保护层厚度不应小于30mm；4 火灾自动报警系统传输线路采用绝缘电线时，应采用穿金属导管、难燃型刚性塑料管或封闭式线槽保护方式布线；5 消防联动控制、自动灭火控制、通信、应急照明及应急广播等线路暗敷设时，应采用穿导管保护，并应暗敷在不燃烧体结构内，其保护层厚度不应小于30mm；当明敷时，应穿金属导管或封闭式金属线槽保护，并应在金属导管或金属线槽上采取防火保护措施;采用绝缘和护套为难燃性材料的电缆时,可不穿金属导管保护，但应敷设在电缆竖井内；14 安全技术防范系统14．8 管线敷设14．8．1 室内线路布线设计应做到短捷、隐蔽、安全、可靠,减少与其他系统交叉及共用管槽，并应符合下列规定：1 线缆选型应根据各系统不同功能要求采用不同类型及规格的线缆；2 线缆保护管宜采用金属导管、难燃型刚性塑料导管、封闭式金属线槽或难燃型塑料线槽；3 重要线路应选用阻燃型线缆,采用金属导管保护,并应暗敷在非燃烧体结构内。

民用建筑电气设计规范公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-民用建筑电气设计规范中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日1 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。

康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。

住宅电气设计应与国家同期经济发展水平相适应。

住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。

负荷等级住宅楼的负荷等级应遵守本规范第3 章表常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。

建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。

10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。

供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。

2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。

3 住宅小区供电系统宜留有发展的备用回路。

4 住宅小区内重要的集中负荷宜由变电所设专线供电。

5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。

6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。

剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。

一、项目需求（一）建设内容根据位置现状、资金等因素，本次建设的内容如下：1、拆除原政府小礼堂主席台和两侧的茶水间和控制室并平整地面，同时需要考虑地面的承重，铺设钢筋水泥地面。

2、根据使用的要求，通过间墙划分四个功能区,分别设置配电房、数据备份中心、配线间和储物间，并对其进行装修。

3、改造主机房原消防系统，增加配电和数据备份机房的消防保护.4、供配电系统5、门禁系统.6、在主机房原视频监控系统上增加监控点7、布线系统8、在主机房原环境监控系统的基础上拓展环境监控范围，将配电和数据备份机房的环境监控纳入来。

9、防雷接地系统（二）建设的要求1、设计施工依据《电子计算机机房设计规范》 GB 50174-93《民用建筑电气设计技术规范》JGJ/T16-1992《建筑与建筑群综合布线系统工程设计规范》 GB/T50314—2000《民用闭路监视电视系统工程技术规范》GB50198—94《系统接地的型式及安全技术要求》GB14050—93《建筑物防雷设计规范》 GB50057—94《低压配电设计规范》GB50054—95《建筑内部装修设计防火规范》GB50222-95《火灾自动报警系统设计规范》GB50116—1998《消防联动控制设备通用技术条件》GB16806-1997《火灾自动报警系统施工及验收规范》GB50116—92《工业与民用供电系统设计规范》GBJ52-83《建筑拆除工程安全技术规范》 JGJ147-20042、总体布局要求依照相应的行业规范，对原政府小礼堂主席台、茶水间、控制室等进行拆除，通过间墙划分四个功能区，分别是配电房、数据备份中心、配线间和储物间，详见《配电房平面图》。

3、装修要求装修工程要确保机房达到消防、抗静电、防尘、防火、防EMC、防水、防虫、防鼠、防盗、保温的要求。

装修材料要选用吸音效果好、不易变色、不变形、易清洁、防静电、防潮、防电磁干扰、防火性佳且耐用等的环保产品。

装修改造包括四个功能区的装修改造，即配电房、数据备份中心、配线间和储物间（1）四个功能区的装修改造要求①拆墙铺平地面:拆除原政府小礼堂主席台及两侧控制室、茶水间,将碎砖石回填至低凹的地方，平整地面；回填砖石后需冲沙以尽可能填满砖石间的缝隙，然后夯实，表面再铺设一层钢筋混凝土以满足放置UPS和电池的承重要求。

住宅建筑电气设计规范中华人民共和国行业标准P JGJ××－200＃住宅建筑电气设计规范Code for electrical design of residential buildings征求意见稿2008-8200×－××－××发布200×－××－××实施中华人民共和国建设部发布目录1 总则 (4)2 术语、代号 (4)2.1 术语 (4)2.2 代号 (5)3 供配电系统 (5)3.1 一般规定 (5)3.2 负荷分级 (5)3.3 供配电系统 (6)3.4 电压选择和电能质量 (7)3.5 负荷计算 (7)3.6 无功补偿 (8)4 配变电所 (8)4.1 一般规定 (8)4.2 所址选择 (8)4.3 配电变压器选择 (8)5 自备应急电源 (8)5.1 自备应急柴油发电机组 (8)5.2 应急电源装置（EPS） (8)5.3 不间断电源装置（UPS） (9)6 低压配电 (9)6.1 一般规定 (9)6.2 低压配电系统 (9)6.3 特低电压配电 (9)6.4 导体选择 (9)6.5 低压电器的选择 (10)6.6 低压配电线路的保护 (10)7 电源布线系统 (11)7.1 一般规定 (11)7.2 导管布线 (11)7.3 电缆布线 (11)7.4 电气竖井布线 (12)7.5 封闭式母线布线 (12)7.6 室外布线 (13)8 电气设备 (13)8.1 一般规定 (13)8.2 电梯 (13)8.3 电动门 (14)8.4 住宅套内配置 (14)9 电气照明 (16)9.1 一般规定 (16)9.2 公共照明 (16)9.3 住户照明 (16)9.4 照明节能 (16)10 防雷与接地 (16)10.1 一般规定 (16)10.2 防雷 (17)10.3 等电位联结 (17)10.4 接地 (17)11 智能化集成系统 (18)11.1 一般规定 (18)11.2 家居管理系统（HMS） (18)12 信息设施系统 (19)12.1 一般规定 (19)12.2 通信接入系统 (19)12.3 电话交换系统 (19)12.4 信息网络系统 (20)12.5 综合布线系统 (20)12.6 有线电视系统 (20)12.7 公共广播系统 (22)12.8 信息导引及发布系统 (22)12.9 家居配线箱 (22)12.10 家居控制器 (22)13 信息化应用系统 (23)13.1 一般规定 (23)13.2 物业运营管理系统 (23)13.3 信息服务系统 (23)13.4 智能卡应用系统 (23)13.5 信息网络安全管理系统 (23)14 建筑设备管理系统 (23)14.1 一般规定 (23)14.2 建筑设备监控系统 (24)14.3 表具数据自动抄收及远传系统 (24)15 公共安全系统 (24)15.1 一般规定 (24)15.2 火灾自动报警系统 (25)15.3 安全技术防范系统 (25)15.4 应急联动系统 (27)16 机房工程 (27)16.1 一般规定 (27)16.2 机房 (27)16.3 控制室 (28)16.4 弱电间（弱电竖井） (28)16.5 电信间 (28)1 总则1.0.1为在住宅建筑电气设计中应贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制订本规范。

前言根据原建设住建部《住房城乡建设部标准定额司关于开展<住宅建筑电气设计规范>局部修订工作的函》(建标标函[2017]183号)《关于印发<2007年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2007] 125号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基础上，局部制定修订本规范。

本规范的主要技术内容是：1.总则;2.术语;3.供配电系统;4.配变电所;5.自备电源;6.低压配电;7.配电线路布线系统;8.常用设备电气装置;9.电气照明;10.防雷与接地;11.信息设施系统;12.信息化应用系统;13.建筑设备管理系统;14.公共安全系统;15.机房工程。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑标准设计研究院负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送中国建筑标准设计研究院(地址：北京首体南路9号主语国际2号楼，邮编：100048)。

本规范主编单位：中国建筑标准设计研究院有限公司本规范参编单位：中国建筑设计院有限公司北京市建筑设计研究院有限公司华建集团华东建筑设计研究院有限公司华建集团上海建筑设计研究院有限公司中国建筑东北设计研究院有限公司中国建筑西北设计研究院有限公司中国建筑西南设计研究院有限公司中南建筑设计院股份有限公司新疆建筑设计研究院广东省建筑设计研究院华蓝设计(集团)有限公司合肥工业大学建筑设计研究院施耐德电气(中国)有限公司中南工程咨询设计股份有限公司本规范主要起草人员：孙兰、李立晓、黄祖凯、汪浩、汤威、李俊民、王晖、郭晓岩、杨德才、杜毅威、邵民杰、陈众励、熊江、容浩、李疆、林洪思、粟卫权、万力、刘振良本规范主要审查人员：1 总则1.0.1 为统一住宅建筑电气设计标准，全面贯彻执行国家的节能环保政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制定本规范。

民用建筑电气设计规范 The following text is amended on 12 November 2020.民用建筑电气设计规范中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日1 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。

康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。

住宅电气设计应与国家同期经济发展水平相适应。

住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。

负荷等级住宅楼的负荷等级应遵守本规范第3 章表常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。

建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。

10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。

供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。

2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。

3 住宅小区供电系统宜留有发展的备用回路。

4 住宅小区内重要的集中负荷宜由变电所设专线供电。

5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。

6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。

剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。

民用建筑电气设计规范(JGJ T16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。

原部标《建筑电气设计技术规程》）同时废止。

本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。
