工程创意报告之轮船下水

船舶下水计算范文

首先，船舶下水计算需要确定船舶的几何参数，包括尺寸、形状和重量等。船舶的尺寸包括船长、船宽和吃水等，这些参数可以从设计图纸中得到。形状参数主要是指船舶的外形曲线，一般可以通过对船舶的三维模型进行建模来获取。至于船舶的重量参数，则需要考虑船体的重量以及其上的设备和货物等，这些参数可以通过设计和建造实践中的经验数据估算得到。

然后，船舶下水计算还需要考虑船体的结构强度和船厂的下水设备。船体的结构强度是指船舶在下水过程中所受到的水压和应力，需通过计算和模拟来确定船体结构的强度和刚度。船厂的下水设备包括滑道、支撑装置和下水机构等，这些设备需要具备足够的承载能力和稳定性，以确保船舶下水过程的安全和顺利。

最后，船舶下水计算还需要考虑船舶的运动和水动力。船舶下水后，可能会出现船体的自由滚动、俯仰和横摇等运动，这些运动将影响船舶的稳定性和性能。水动力是指船舶在水中运动时所产生的阻力和推力，需通过水动力学计算和模拟来确定船舶在下水过程中所受到的水力载荷。

综上所述，船舶下水计算是一个复杂而综合的过程，需要考虑船舶的几何参数、浮力和稳定性、结构强度和下水设备、运动和水动力等因素。通过合理的计算和分析，可以确保船舶在下水过程中的安全和顺利。

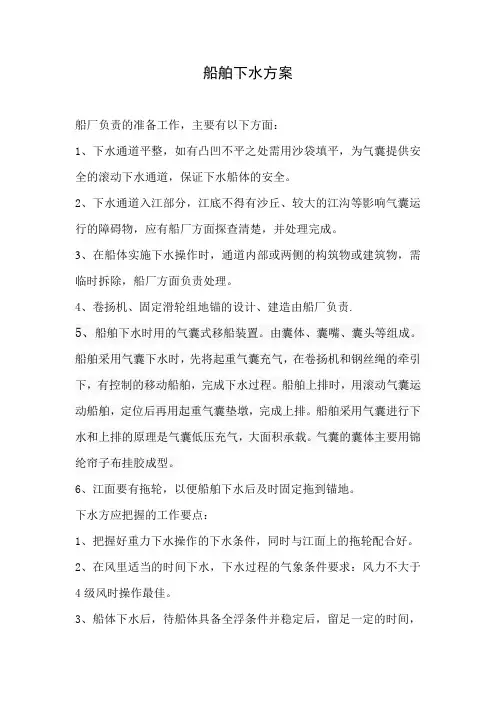

船舶下水方案

船厂负责的准备工作，主要有以下方面：

1、下水通道平整，如有凸凹不平之处需用沙袋填平，为气囊提供安全的滚动下水通道，保证下水船体的安全。

2、下水通道入江部分，江底不得有沙丘、较大的江沟等影响气囊运行的障碍物，应有船厂方面探查清楚，并处理完成。

3、在船体实施下水操作时，通道内部或两侧的构筑物或建筑物，需临时拆除，船厂方面负责处理。

4、卷扬机、固定滑轮组地锚的设计、建造由船厂负责.

5、船舶下水时用的气囊式移船装置。由囊体、囊嘴、囊头等组成。船舶采用气囊下水时，先将起重气囊充气，在卷扬机和钢丝绳的牵引下，有控制的移动船舶，完成下水过程。船舶上排时，用滚动气囊运动船舶，定位后再用起重气囊垫墩，完成上排。船舶采用气囊进行下水和上排的原理是气囊低压充气，大面积承载。气囊的囊体主要用锦纶帘子布挂胶成型。

6、江面要有拖轮，以便船舶下水后及时固定拖到锚地。

下水方应把握的工作要点：

1、把握好重力下水操作的下水条件，同时与江面上的拖轮配合好。

2、在风里适当的时间下水，下水过程的气象条件要求：风力不大于4级风时操作最佳。

3、船体下水后，待船体具备全浮条件并稳定后，留足一定的时间，撤出船底气囊，安全收回气囊。

安徽恒通船舶制造有限公司

2014.8.18

船舶下水滑轨工程施工方案

一、工程背景

船舶下水滑轨工程是指在造船厂或船坞对船舶进行水上下水，以完成船舶的建造、修理、维护和改装等作业。由于船舶对下水的要求严格，需要特殊的滑轨和设备来保证船舶的安全下水。因此，船舶下水滑轨工程是造船业和船舶维修业中非常重要的工程之一。

二、工程目标

1、确保船舶在下水过程中安全、顺利下水，避免任何安全事故发生；

2、保证船舶的外表面不受损伤，船体结构不受影响；

3、保证船舶下水作业的高效、快速进行。

三、前期准备

1、确定下水日期和时间

根据船舶建造、修理、维护等情况，确定船舶下水日期和时间，通常需要提前几天做好准备工作。

2、准备下水滑轨器材

根据船舶的尺寸和重量，准备合适的下水滑轨设备，包括滑轨、支座、支腿、液压缸等。

3、组织施工人员

组织经验丰富的工程施工人员，包括工程师、技术员、技术工和驾驶员等，保证施工作业的顺利进行。

4、检查设备和材料

对下水滑轨设备和材料进行检查，确保设备的正常运行和材料的质量达标。

5、确定下水方案

根据船舶的实际情况、水域环境和气象条件，确定下水方案和施工计划。

四、施工过程

1、搭设滑轨

根据实际情况，确定滑轨的布置位置和方式，搭设好滑轨，确保船舶可以平稳地滑入水中。

2、调整滑轨 通过调整滑轨的角度和高度，使之与船舶的船体结构完全契合，确保下水作业的安全和顺利进行。

3、安装支座和支腿

在滑轨上安装支座和支腿，确保船舶下水时的稳定和平衡。

4、连接液压缸

安装和连接液压缸，用于控制船舶下水滑轨作业的升降和移动。

5、测试设备

对滑轨和液压缸进行测试，确保设备的正常运行和运行速度符合要求。

6、监测气象和水域情况

在船舶下水前，对气象和水域情况进行监测，确保下水作业的安全和顺利进行。

7、船舶下水

根据下水方案和施工计划，对船舶进行下水作业，确保船舶的安全、快速下水。

五、施工注意事项

1、严格遵守施工作业规程和安全操作规定；

船舶的不同下水方法，开开眼界！

船厂水工设计内容有各种机械化移船下水设施、纵向船台滑道、船坞、修造船码头等，都是船厂的关键设施。解放前，遗留的船厂水工设施为数甚少，且很简陋，上海最早建立的几家船厂经历了近百年，其船台滑道还是土质地坪，甚至没有起重机。1953年，上海船舶设计室设立水工工程设计专业。其后，第三航务工程局也组建设计室（现第三航务工程勘察设计院），从1966年起，部分从事船厂水工工程设计。解放初期，在学习和消化吸收苏联设计技术基础上，水工设计技术人员，按建设工程各种要求和不同场地、水域条件，开拓思路，逐步发展，总结提高，推陈出新。40多年来，船厂水工工程设计，已建成具有世界上各种类型的机械化移船下水设施，不仅数量多，而且各有特色。从60年代起，上海还承担多项国外水工工程设计任务。1980年后，船台滑道设计从万吨级扩大到10万吨级，并能设计20万吨级船坞和码头。

一、机械化移船下水设施

横向滑道下水 浮船坞接运下水

机械化移船下水设施有纵向滑道、横向滑道、垂直升船机和浮船坞接运等型式。

纵向滑道设计是从50年代起步。1955年，在武昌造船厂建成第一座斜架式滑道。在设计中选用50年代前期的欧美型，采用斜船架，纵向辊柱移船，多船位布置，起重量1000吨。弧形滑道长375.5米，呈斜坡伸入水中。船舶在斜架上用卷扬机拉曳上墩或下水，用横移架移到6座水平船台。滑道水下部分筑围堰干施工，其下段为短木桩、现浇钢筋混凝土板。滑道能供多船台使用，开创了国内机械化移船下水的先例。
