TrueTouch电容触摸屏方案的通讯接口设计
TrueTouch 电容触摸屏方案的通讯接口设计
摘要：Cypress TrueTouchTM电容触摸屏方案可以在多个领域获得广泛应用：单点触摸，
多点触摸手势，和多点触摸识别位置。TrueTouchTM芯片与主机通过TX / I2C / SPI /USB接
口通讯, PSoC Designer 提供了相应的各种通讯用户模块，这将大大简化用户的编程和调试
工作。本篇文章讨论和比较了各种通讯用户模块的特性，有助于用户为特定应用选择合适的方式。
随着手机、PDA等便携式电子产品的普及，人们需要更小的产品尺寸和更大的LCD显示
屏。受到整机重量和机械设计的限制，人机输进接口开始由传统的机械按键向电阻式触摸屏过渡。2007年iPhone面世并取得了巨大成功，它采用的电容式触摸屏提供了更高的透光性和新
奇的多点触摸功能，开始成为便携式产品的新热门，并显现出成为主流输进接口方式的趋势。
一、 Cypress TrueTouch™电容触摸屏方案介绍
Cypress PSoC 技术将可编程模拟 / 数字资源集成在单颗芯片上，为感应电容式触摸屏提供了TrueTouch™解决方案，它涵盖了从单点触摸、多点触摸识别手势到多点触摸识别
位置的全部领域。配合高效灵活的PSoC Designer 开发环境，Cypress TrueTouch™方
案正在业界获得广泛的应用。
图一是Cypress TrueTouch™方案中经常使用的轴坐标式感应单元矩阵的图形，类
似于触摸板，将独立的ITO 感应单元串联在一起可以组成Y 轴或X 轴的一个感应单元，行感
应单元组成Y 轴，列感应单元组成X 轴，行和列在分开的不同层上。多点触摸识别位置方法
是基于互电容的触摸检测方法（行单元上加驱动激励信号，列单元上进行感应，有别于激励和感应的是同一感应单元的自电容方式），可以应用于任何触摸手势的检测，包括识别双手的
触摸ic研究报告
触摸IC（Touch IC）是一种集成了触摸屏控制器的集成电路，它负责将人的触摸输入转换为数字信号，并将这些信号传递给其他组件或系统进行处理。触摸IC的研究主要涉及其性能、制造工艺以及应用场景等方面。
首先，触摸IC的性能是研究的重点之一。性能指标主要包括触摸精度、触摸速度、触摸灵敏度和噪声抑制等方面。触摸精度是指触摸IC对于触摸输入的准确性，可以通过误差率进行评估。触摸速度是指触摸IC对于快速触摸输入的响应速度，也是用户体验的重要指标。触摸灵敏度是指触摸IC对于细微触摸输入的检测能力，这对于一些特殊的应用场景尤为重要。噪声抑制是指触摸IC对于外界干扰信号的排除能力，这对于提高触摸输入的可靠性和稳定性也很关键。
其次，触摸IC的制造工艺也是研究的重点之一。触摸IC的制造工艺主要包括材料选择、光刻、薄膜沉积、掩膜、切割和测试等环节。材料选择是触摸IC制造的基础，在选择材料时需要考虑其物理性质、化学性质以及成本等因素。光刻是触摸IC的核心工艺之一，通过光刻技术可以将图形或电路纹理转移到材料表面。薄膜沉积是触摸IC的关键步骤之一，它可以实现对薄膜的均匀沉积以及优良的电性能。掩膜和切割则是对制造的产品进行保护和分割，以得到单独的触摸IC芯片。最后，测试是触摸IC制造过程中非常重要的一环，通过测试可以提前发现和排查出现的问题，保证产品质量。
最后，触摸IC的应用场景也是研究的重要内容。触摸IC的应用场景非常广泛，包括智能手机、平板电脑、汽车导航系统、工业控制等领域。在智能手机和平板电脑中，触摸IC是负责接收用户的触摸输入并实现屏幕的操作和交互的关键组件，对于用户体验至关重要。在汽车导航系统中，触摸IC可以实现对导航屏幕的触摸操作，使得驾驶者可以更方便地使用导航功能。在工业控制领域，触摸IC可以实现对工控屏幕的触摸操作，提高操作的便捷性和效率。
综上所述，触摸IC的研究包括其性能、制造工艺以及应用场景等方面。研究触摸IC的性能可以进一步改善触摸输入的准确性、响应速度和稳定性等方面。研究触摸IC的制造工艺可以提高生产效率和产品质量。研究触摸IC的应用场景可以拓展其应用领域，为不同行业提供更好的触摸交互体验。

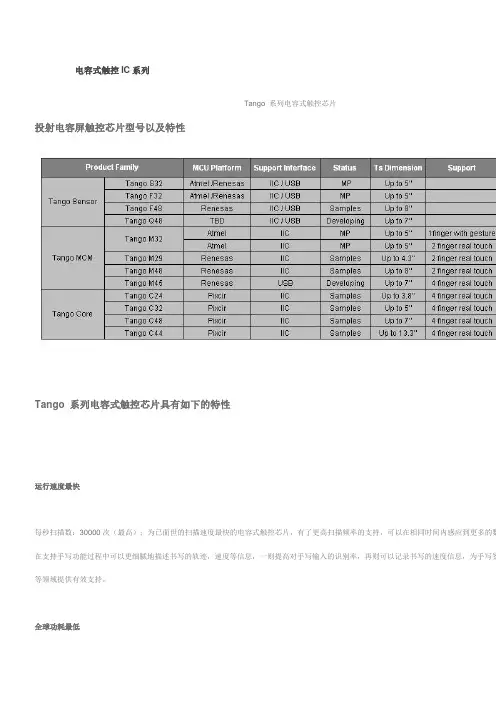

电容式触控IC系列
Tango 系列电容式触控芯片
投射电容屏触控芯片型号以及特性
Tango 系列电容式触控芯片具有如下的特性
运行速度最快
每秒扫描数：30000次（最高）；为已面世的扫描速度最快的电容式触控芯片，有了更高扫描频率的支持，可以在相同时间内感应到更多的数在支持手写功能过程中可以更细腻地描述书写的轨迹，速度等信息，一则提高对手写输入的识别率，再则可以记录书写的速度信息，为手写签等领域提供有效支持。
全球功耗最低
在手机、MP3等这些以电池为电源设备的应用领域，市场对功耗的要求非常苛刻。Tango在降低功耗方面主要采用了：
内置线性电压调整器（Regulator），数字部分采用低电压供电。
具有待机功能；当MCU不对该芯片操作时，芯片进入待机状态。进入待机状态后只保留接口电路工作，功耗仅有100nA。
增加数字的处理方式，减少了模拟模块的静态功耗。
抗干扰能力强
Tango 系列为目前全球最省电、速度最快、抗干扰能力最强的电容式触摸屏感应IC。此系列所提供的触摸屏方案解决了目前电容式触摸屏最难克服的环境问题，也就是对于湿度、电磁波的干扰，Tango有绝对的屏蔽处理能力。对于绘图方面，也解决了一般业者所面临的斜角线锯齿问题，Tango能很准确的提供几近完美、而且是全画面、任何角度的绘图功能。
独具书法手写功能
Tango 通过软件识别书写压力，从而达到识别笔触粗细的书法功能。其它的芯片并不能达到粗细的效果。这样可以记录更多的书写特征，为手签名识别等领域开拓了空间。
突破大尺寸应用
全球第一家有能力可以支持到10寸以上的投射电容式触摸屏的电容式触控芯片厂家 ,Tango 在大尺寸上面的应用接近于完美,目前已经推出2更大尺寸的触摸屏正在研发中.
支持方案
采集触摸屏上的数据，通过SPI协议和MCU进行通讯，MCU将采集到的数据进行解析和计算，并以HID的格式向主机报告。

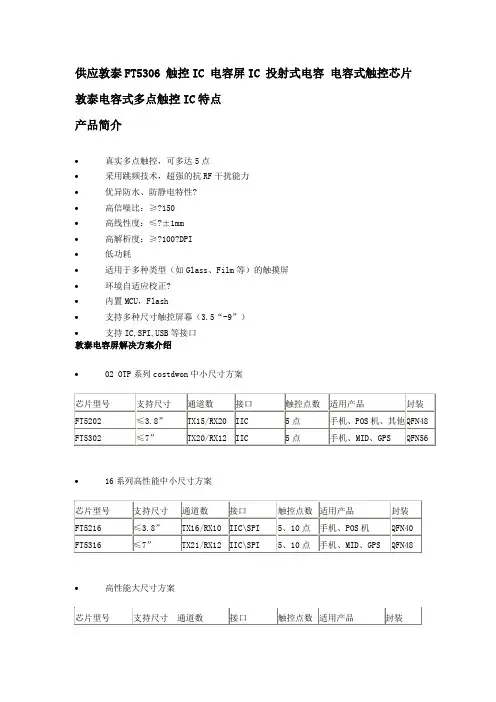

供应敦泰FT5306 触控IC 电容屏IC 投射式电容 电容式触控芯片
敦泰电容式多点触控IC特点
产品简介
真实多点触控，可多达5点
采用跳频技术，超强的抗RF干扰能力
优异防水、防静电特性?
高信噪比：≥?150
高线性度：≤?±1mm
高解析度：≥?100?DPI
低功耗
适用于多种类型（如Glass、Film等）的触摸屏
环境自适应校正?
内置MCU，Flash
支持多种尺寸触控屏幕（3.5“-9”）
支持IC,SPI,USB等接口
敦泰电容屏解决方案介绍
02 OTP系列costdwon中小尺寸方案
芯片型号 支持尺寸 通道数 接口 触控点数 适用产品 封装
FT5202 ≤3.8” TX15/RX20 IIC 5点 手机、POS机、其他 QFN48
FT5302 ≤7” TX20/RX12 IIC 5点 手机、MID、GPS QFN56
16系列高性能中小尺寸方案
芯片型号 支持尺寸 通道数 接口 触控点数 适用产品 封装
FT5216 ≤3.8” TX16/RX10 IIC\SPI 5、10点 手机、POS机
QFN40
FT5316 ≤7” TX21/RX12 IIC\SPI 5、10点 手机、MID、GPS QFN48
高性能大尺寸方案
芯片型号 支持尺寸 通道数 接口 触控点数 适用产品 封装 FT5506 ≤9.7” TX32/RX20 IIC\SPI 10点 手机、POS机、其他 QFN68
FT5606 ≤11.6” TX38/RX27 IIC\SPI 10点 手机、MID、GPS、 QFN88
FT5816 >10.1” TX48/RX36 IIC\SPI 10点 MID、一体机、其他 TQFP128
?
WIN8系统方案
芯片型号 支持尺寸 通道数 接口 触控点数 适用产品 封装
单颗FT5816 +
