我所认识的液压系统

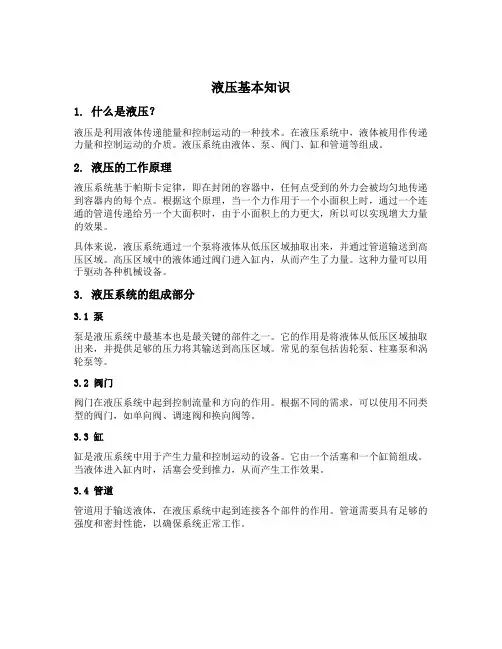

液压基本知识1. 什么是液压？液压是利用液体传递能量和控制运动的一种技术。

在液压系统中，液体被用作传递力量和控制运动的介质。

液压系统由液体、泵、阀门、缸和管道等组成。

2. 液压的工作原理液压系统基于帕斯卡定律，即在封闭的容器中，任何点受到的外力会被均匀地传递到容器内的每个点。

根据这个原理，当一个力作用于一个小面积上时，通过一个连通的管道传递给另一个大面积时，由于小面积上的力更大，所以可以实现增大力量的效果。

具体来说，液压系统通过一个泵将液体从低压区域抽取出来，并通过管道输送到高压区域。

高压区域中的液体通过阀门进入缸内，从而产生了力量。

这种力量可以用于驱动各种机械设备。

3. 液压系统的组成部分3.1 泵泵是液压系统中最基本也是最关键的部件之一。

它的作用是将液体从低压区域抽取出来，并提供足够的压力将其输送到高压区域。

常见的泵包括齿轮泵、柱塞泵和涡轮泵等。

3.2 阀门阀门在液压系统中起到控制流量和方向的作用。

根据不同的需求，可以使用不同类型的阀门，如单向阀、调速阀和换向阀等。

3.3 缸缸是液压系统中用于产生力量和控制运动的设备。

它由一个活塞和一个缸筒组成。

当液体进入缸内时，活塞会受到推力，从而产生工作效果。

3.4 管道管道用于输送液体，在液压系统中起到连接各个部件的作用。

管道需要具有足够的强度和密封性能，以确保系统正常工作。

4. 液压系统的优点4.1 力量传递稳定由于液体在封闭容器中均匀传递力量，所以液压系统可以实现稳定的力量传递，不受外界因素影响。

4.2 高效能液压系统的效率通常比机械传动系统高，因为液体的损耗较小，能量损失也较少。

4.3 灵活性强液压系统可以通过调整阀门和泵的工作状态来实现不同的运动和操作需求，具有较强的灵活性。

4.4 承载能力大由于液体无法被压缩，所以液压系统具有较大的承载能力，适用于各种重型机械设备。

5. 液压在工业中的应用5.1 建筑机械液压系统广泛应用于各种建筑机械设备，如挖掘机、起重机和混凝土泵等。

液压阀按控制方式分为电液比例阀和电液伺服阀
电液比例阀——根据输入电信号的大小，按比例、连续地控制 液压系统中的压力和流量的液压阀。它是在普通压力控制阀、 流量控制阀和方向控制阀的基础上，引入比例电磁铁代替原有 的控制部分而构成的。
电液伺服阀——根据输入电控信号及反馈量的大小，按比例、 连续地远距离控制液压系统中油液的压力和流量的液压阀。
冲击压力和疲劳寿命：胶管的选择是根据系统设计的 最高压力值来确定的。由于系统的压力值通常是动态 的，有时出现冲击压力，其压力峰值会大大高于系统 的最高压力值。但系统上一般配有安全阀，故其冲击 压力不会严重影响胶管的疲劳寿命。
温度：对于胶管，管内的流体温度和环境温度，无论 是稳定的还是瞬时的，都不得超过胶管的耐温极限。 过高或过低的温度都有可能降低胶管的使用性能，造 成胶管损坏，形成泄漏。
LTL60摊铺机行走系统液压原理图
开式系统是指液压泵从液压油箱吸油，经换向阀 给液压油缸（或液压马达）供油以驱动工作机构， 液压缸的回油再经换向阀流回液压油箱。
摊铺机工作装置泵采用开式回路变量泵和齿轮泵
开式回路变量泵是轴向柱塞斜盘式变量泵，流量 与驱动转速及泵排量成正比，通过调节斜盘的位 置可无级改变流量
• 过松或过紧的拧紧都是造成接头泄漏的原因 • 硬管连接必须考虑空间的长度补偿 • 伸直安装的软管必须留有5％的余地 • 软管扭曲30°可降低软管90％的使用寿命 • 软管与软管或机体的磨擦造成软管爆破 • 软管弯曲半径缩小20％，可降低软管90％的寿命 • 高温可导致软管承压能力降低，接头漏油，疲劳寿命
T423熨平板振捣液压原理图
发动机 右侧 传动轴
斜盘柱塞变量油泵
弯轴式定量马达 三根皮带 夯锤偏心轴转动

5、由于一般采用油作为传动介质，因此 液压元件有自我润滑作用，有较长的使用寿命。
6、液压元件都是标准化、系列化的产品，便于设计、制造和推广应用。
缺点：
1、损失大、效率低、发热大。
2、不能得到定比传动。
3、当采用油作为传动介质时还需要注意防火问题。
Байду номын сангаас
4、液压元件加工精度要求高，造价高。
5、液压系统的故障比较难查找，对操作人员的技术水平要求高。
液压传动系统实例及液压系统的组成
一、液压千斤顶 二、液压图形符号
三、液压系统的组成
一、液压千斤顶
液压千斤顶原理见下图。当向下压杠杆1时，小活塞3使缸2内的液体经管道6、阀7进 入大缸9，并使活塞8上升，顶起重物W。适当地选择大、小活塞面积和杠杆比，就可以人 力升起很重的负载W。
图1－2
液压千斤顶原理图
其作用是将液压能重新转化成机
如各种阀。其中有方向阀和压力 阀两种。
械能，克服负载，带动机器完成所需的运动。
如油箱、油管、滤油器等。 即液体。
液压传动的优缺点
优点： 1、可以在运行过程中实现大范围的无机调速。 2、在同等输出功率下，液压传动装置的体积小、重量轻、运动惯量小、动态性能好。
3、采用液压传动可实现无间隙传动，运动平稳。 4、便于实现自动工作循环和自动过载保护。
二、液压图形符号
下图为机床工作台液压系统的图形符号图
机床工作台液压系统的图形符号图
－油箱 －滤油器 －液压泵 －溢 流阀 －开停阀 －换向阀 －活塞 液压缸 －工作台
三、液压系统的组成
1、动力元件 2、执行元件 3、控制元件 4、辅助元件 5、传动介质
即液压泵，它可将机械能转化成液压能，是一个能量转化装置。

液压与气动技术课程总结液压与气动技术是现代工程领域中非常重要的一门课程，涉及到流体力学、控制工程等多个学科的知识，广泛应用于工业、农业、航空航天等领域。

通过本门课程的学习，我对液压与气动技术有了更深入的了解，下面将对课程内容进行总结。

一、液压技术液压技术是利用液体传递能量的一种技术，主要应用于工程机械、船舶、飞机等领域。

在液压技术的学习中，我了解到液压系统的基本组成部分包括液压泵、液压阀、液压缸等。

液压泵是液压系统的动力来源，通过将机械能转化为液体压力能，为液压系统提供动力。

液压阀则是调节液体流量和压力的元件，起到控制液压系统的作用。

而液压缸则是液压系统的执行机构，通过液压力将液压能转化为机械能，实现对物体的运动。

在液压技术的学习中，我还了解到了液压系统的原理和工作过程。

液压系统的工作原理是利用液体在封闭的容器中的传递压力，实现机械元件的运动。

液压系统的工作过程一般包括液压泵吸油、液压系统的压力建立、液压阀的控制和液压缸的工作等几个阶段。

通过学习液压技术，我了解到了液压系统的优点是传递力矩大、传动效率高、运动平稳等。

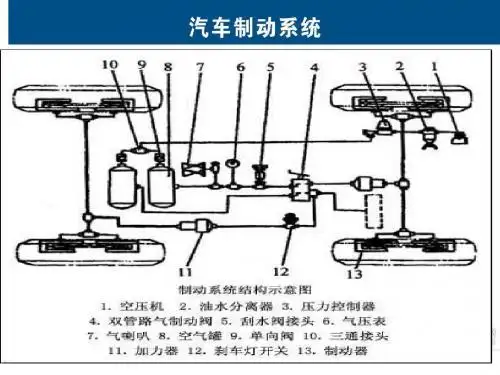

二、气动技术气动技术是利用气体传递能量的一种技术，主要应用于自动控制系统、工业生产等领域。

在气动技术的学习中，我了解到气动系统的基本组成部分包括气源、气压调节器、执行元件等。

气源是气动系统的动力来源，通常使用压缩空气作为气源。

气压调节器用于调节气源的压力，为气动系统提供稳定的工作压力。

执行元件则是气动系统的执行机构，通过气动力将气动能转化为机械能，实现对物体的运动。

在气动技术的学习中，我还了解到了气动系统的原理和工作过程。

气动系统的工作原理是利用气体在封闭的容器中的传递压力，实现机械元件的运动。

气动系统的工作过程一般包括气源供气、气压调节、气动元件的控制和执行元件的工作等几个阶段。

通过学习气动技术，我了解到了气动系统的优点是传递速度快、结构简单、维护方便等。

三、液压与气动技术在实际应用中的重要性液压与气动技术在工业生产中有着广泛的应用，可以实现各种复杂的运动和控制。
