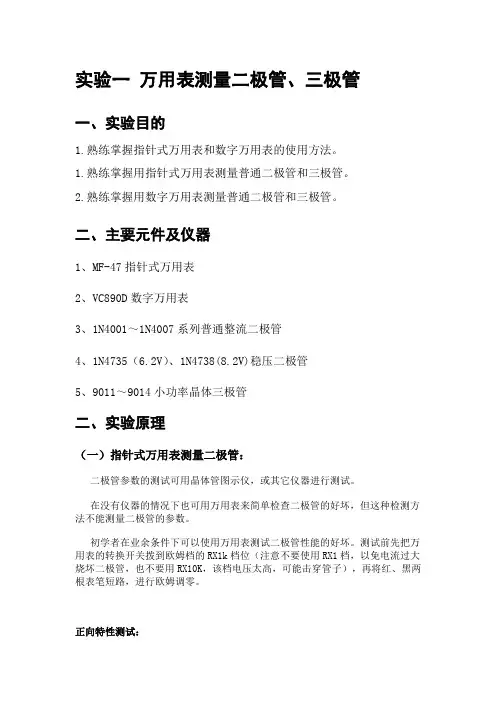

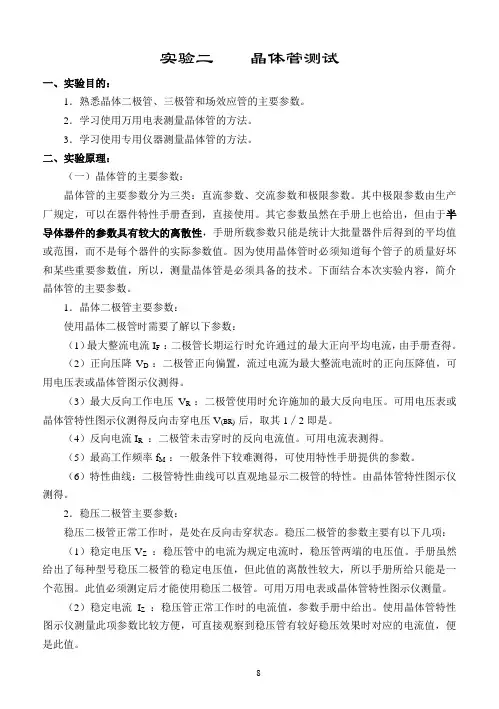

实验二晶体管测试一、实验目的：1．熟悉晶体二极管、三极管和场效应管的主要参数。
2．学习使用万用电表测量晶体管的方法。
3．学习使用专用仪器测量晶体管的方法。
二、实验原理：（一）晶体管的主要参数：晶体管的主要参数分为三类：直流参数、交流参数和极限参数。
其中极限参数由生产厂规定，可以在器件特性手册查到，直接使用。
其它参数虽然在手册上也给出，但由于半导体器件的参数具有较大的离散性，手册所载参数只能是统计大批量器件后得到的平均值或范围，而不是每个器件的实际参数值。
因为使用晶体管时必须知道每个管子的质量好坏和某些重要参数值，所以，测量晶体管是必须具备的技术。
下面结合本次实验内容，简介晶体管的主要参数。
1．晶体二极管主要参数：使用晶体二极管时需要了解以下参数：（1）最大整流电流I F ：二极管长期运行时允许通过的最大正向平均电流，由手册查得。
（2）正向压降V D ：二极管正向偏置，流过电流为最大整流电流时的正向压降值，可用电压表或晶体管图示仪测得。
（3）最大反向工作电压V R ：二极管使用时允许施加的最大反向电压。
可用电压表或晶体管特性图示仪测得反向击穿电压V(BR) 后，取其1∕2即是。
（4）反向电流I R：二极管未击穿时的反向电流值。
可用电流表测得。
（5）最高工作频率f M ：一般条件下较难测得，可使用特性手册提供的参数。
（6）特性曲线：二极管特性曲线可以直观地显示二极管的特性。
由晶体管特性图示仪测得。
2．稳压二极管主要参数：稳压二极管正常工作时，是处在反向击穿状态。
稳压二极管的参数主要有以下几项：（1）稳定电压V Z：稳压管中的电流为规定电流时，稳压管两端的电压值。
手册虽然给出了每种型号稳压二极管的稳定电压值，但此值的离散性较大，所以手册所给只能是一个范围。
此值必须测定后才能使用稳压二极管。
可用万用电表或晶体管特性图示仪测量。
（2）稳定电流I Z：稳压管正常工作时的电流值，参数手册中给出。
使用晶体管特性图示仪测量此项参数比较方便，可直接观察到稳压管有较好稳压效果时对应的电流值，便是此值。
使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
用万用表判断常用电子元器件“用指针万用表推断常用电子元器件”一、实验目的１．熟悉指针万用表的性能特点２．掌握指针万用表的使用方法３．掌握用指针万用表推断电阻器、电容器、二极管、三极管、电感的方法二、实验原理（一）、指针万用表简介１．基本原理指针万用表是利用一只灵敏的磁电式直流微安表做表头，当微小的电流通过表头时，就会有电流指示，但不能通过大电流，因此，务必在表头上并联与串联一些电阻进行分流或者降压，从而测出电路的电流、电压与电阻。
“万用表”因此而得名。
２．构成及各部分的作用由指示部分表头、测量电路、转换装置三部分构成。
表头：由磁电式直流微安表构成，其性能参数之一是电压灵敏度。
“电压灵敏度”是指电表作电压测量时，指针偏转至满刻度值时取自被测电路的电流值。
灵敏度越高，则取用被测电路的电流就越小，对被测电路的影响也越小，用“ＫΩ/Ｖ”表示。
测量电路：是把被测的电量转变成适于表头指示用的电量。
如将被测的大电流通过分流电阻变成表头所需的微弱电流，等等，因此，测量电路通常由分压电阻、分流电阻、电流或者电压互感器、整流器等原件构成。
转换装置：由于万用表作多种测量，因此务必由转换装置把仪表的电路转接成为所选定的测量种类与量程。
转换装置通常由转换开关、接线柱、按钮、插孔等构成。
３．测量电量（电阻、电流、电压）的基本原理①、测电阻原理：在表头上并联与串联适当的电阻起保护表头作用，同时串接一节电池提供电源（只有电阻挡才用电池，使电流通过被测的电阻。
根据电流的大小就可测出电阻值，改变分流电阻的阻值，就能改变测量电阻的量程。
由图１知：ⅰ．各量程表的等效内阻是不一致的，且并联的分流电阻随量程的增大，其阻值几乎１０倍的增加，A、B两点的电压也会逐次增大，流过表头的电流也增大，表针偏转超过满刻度，因此在改变量程时要调零。
因此当万用表置各量程时，回路的电流是不一致的。
量程大，则流过被测回路的电流小，流过表头的电流则大；量程小，则流过被测回路的电流大，流过表头的电流则小。
用万用表测量贴片三极管 SOT-23封装的方法
贴片三极管SOT23封装是比较常见的封装样式, 其管脚功能定义（包括此封装下NPN和PNP两种类别的三极管）为：
上面是集电极集c，左下是基极b，右下是发射集e.
辨别方法：
万用表打到蜂鸣二极管档，
1：NPN 型贴片三极管判别方法：红表笔放在左下基极b的位置，黑表笔分别触碰另外两集，分别得到两组相差不大的读数，由于生产厂家不同，可能略有差异，一般两组读数都在600左右，300-800之间为正常。
2：PNP 型贴片三极管判别方法：同上，不过要将红黑表笔的顺序反过来！
至于原理则很简单：主要是利用PN结的单向导电性！看下面这张图再想想红黑表笔的位置就能想明白！
三极管的好坏判断
把数字万用表打到二极管档，bc，be极正向读数在600左右；反向没有阻值（e 极正向反向均没有阻值为好管）反之为坏管。
