实验：万用表原理及使用

万用表使用方法与原理万用表是一种用于测量电流、电压和电阻的电子仪器，具有简单易用、多功能等特点，被广泛应用于电子工程、电气维修和实验室等领域。

本文将介绍万用表的使用方法和原理，帮助读者更好地掌握和理解万用表的操作。

一、万用表的基本组成和功能万用表通常由测量部分、显示部分和选择旋钮部分组成。

测量部分包括电流测量插口（mA、A）、电压测量插口（V、mV）和电阻测量插口（Ω）；显示部分常为液晶屏或数码显示屏；选择旋钮部分用于选择测量范围和功能。

万用表的基本功能有以下几个方面：1. 电流测量：将待测电路中的电流引入万用表的电流测量插口，根据测量范围选择合适的档位即可读取电流数值。

2. 电压测量：将待测电路中的电压引入万用表的电压测量插口，根据测量范围选择合适的档位即可读取电压数值。

3. 电阻测量：将待测电阻两端与万用表的电阻测量插口相连，根据测量范围选择合适的档位即可读取电阻数值。

4. 二极管测试：选择万用表的二极管测试功能，将二极管引入测试插口，仪表将显示正向或反向导通状态。

5. 连续性测试：选择万用表的连续性测试功能，将待测电路两点相连，若两点间电阻低于设定值，则发出蜂鸣声。

二、万用表的使用步骤1. 接通电源：将万用表电源开关打开，确保仪表正常工作。

2. 选择测量范围：根据待测电路的特性选择合适的测量范围。

初次测量时，可以从大到小逐渐选择，以免超出测量范围导致仪表损坏。

3. 连接测量线缆：将测量线缆的探针分别接触待测电路的两个接点。

4. 读取测量数值：根据万用表显示屏上的数值读取测量结果。

注意单位的切换，如电流单位为mA或A、电压单位为V或mV、电阻单位为Ω等。

5. 断开连接：测量完毕后，先关闭电源开关，再将测量线缆与待测电路断开。

三、万用表的工作原理万用表的工作原理基于电流、电压和电阻的测量方法。

以下是几种常见测量原理的简要说明：1. 电流测量原理：万用表内部串联一个小电阻，待测电流通过小电阻时产生的电压与小电阻的阻值成正比，从而测量出电流数值。

万用表的使用实验报告实验名称：万用表的使用实验目的：熟悉并掌握万用表的使用方法，学习如何使用万用表测量电压、电流和电阻。

同时，了解万用表的工作原理和使用注意事项。

实验器材：万用表、直流电源、电阻器、导线等实验原理：1. 万用表是一种用来测量电压、电流和电阻等电学量的仪器。

它通过接触电路，将电学量转化为电流或电压，并通过显示器显示测量结果。

2. 使用万用表测量电压时，可以选择伏特档位，并将两个测量引线分别连接到测试电路的正负极。

3. 使用万用表测量电流时，需要将测量引线连接到电路中断的地方，使电流通过万用表测量档位的内部电阻。

4. 使用万用表测量电阻时，需要先将电阻器从电路中断，将测量引线连接到电阻器的两端。

实验步骤：1. 将直流电源连接到电路上，并确认电源开关处于关闭状态。

2. 将万用表选择为电压测量档位。

3. 将万用表的正负极分别连接到电路的正负极。

4. 打开电源开关，记录测量到的电压数值。

5. 将万用表选择为电流测量档位。

6. 将测量引线依次连接到电路中断的两端，记录测量到的电流数值。

7. 将万用表选择为电阻测量档位。

8. 将测量引线连接到电阻器的两端，记录测量到的电阻数值。

实验结果：1. 测量到的电压数值为：10V。

2. 测量到的电流数值为：2A。

3. 测量到的电阻数值为：50Ω。

实验讨论：根据实验结果，我们可以得出以下结论：1. 电压测量结果表明，电路中的电压为10V。

2. 电流测量结果表明，电路中的电流为2A。

3. 电阻测量结果表明，电阻器的电阻为50Ω。

实验总结：通过本次实验，我们熟悉并掌握了万用表的使用方法。

万用表可以方便快捷地测量电压、电流和电阻等电学量，对于电路的调试和故障排除非常有帮助。

在实际应用中，需要注意选择合适的测量档位、正确连接测量引线，并遵循相关的安全操作规范。

万用表的使用实验报告实验目的，通过实验掌握万用表的基本使用方法，了解其测量电压、电流和电阻的原理，并掌握其在电路实验中的应用。

一、实验仪器和设备。

1. 万用表。

2. 直流电源。

3. 电阻箱。

4. 电路板。

5. 连接线。

二、实验原理。

1. 电压的测量。

万用表的电压测量功能是通过并联在电路中的电阻来实现的，利用欧姆定律U=IR，其中U为电压，I为电流，R为电阻。

当万用表选择电压档位时，万用表内部的电阻非常大，可以忽略不计，此时电流几乎不流过万用表，从而实现了对电路中电压的测量。

2. 电流的测量。

万用表的电流测量功能是通过串联在电路中的电阻来实现的，同样利用欧姆定律I=U/R。

当万用表选择电流档位时，电流会通过万用表内部的电阻，从而实现了对电路中电流的测量。

3. 电阻的测量。

万用表的电阻测量功能是通过在电路中加入一个已知电压，然后测量电路中的电流来计算电阻值的。

利用欧姆定律R=U/I，其中U为电压，I为电流，R为电阻。

万用表在电阻档位时，会对电路中的电阻进行测量，并显示出相应的数值。

三、实验步骤。

1. 电压的测量。

（1）连接电路板和直流电源，调节电源输出电压为5V。

（2）将万用表的红表笔连接到电路板上的正极，黑表笔连接到负极，读取电压值。

（3）将电源输出电压调节为10V，重复步骤（2），记录电压值。

2. 电流的测量。

（1）将电路板上的电阻箱调节为100Ω。

（2）将万用表的电流挡位调至最大电流范围，将红表笔插入电路板上的正极，黑表笔插入电路板上的负极，记录电流值。

3. 电阻的测量。

（1）将电路板上的电阻箱调节为200Ω。

（2）选择万用表的电阻档位，将红、黑表笔依次连接到电路板上的两端，记录电阻值。

四、实验数据记录与处理。

1. 电压的测量。

电源输出电压5V时，电路板上的电压为4.98V；电源输出电压10V时，电路板上的电压为9.96V。

2. 电流的测量。

电路板上的电流为0.05A。

3. 电阻的测量。

电路板上的电阻为199.8Ω。

万用表的使用实验报告一、实验目的1、熟悉万用表的基本功能和操作方法。

2、学会使用万用表测量直流电压、直流电流、交流电压、电阻等电学量。

3、掌握正确读取测量数据和误差分析的方法。

二、实验原理万用表是一种多用途的电子测量仪器，它可以测量多种电学量。

其基本原理是利用电磁感应、电阻分压、电流分流等原理，将被测量的电学量转换为表头指针的偏转角度，从而实现测量。

在测量直流电压时，万用表内部的分压电阻将被测电压按一定比例分压，使表头能够承受并测量。

测量直流电流时，通过分流电阻将被测电流按比例分流，使表头能够显示。

测量电阻时，万用表内部提供一个已知的电源，通过测量流经被测电阻的电流来计算电阻值。

三、实验仪器1、数字万用表：具有测量直流电压、直流电流、交流电压、电阻、电容等功能。

2、直流电源：提供稳定的直流电压输出。

3、电阻箱：可调节电阻值，用于校准和测试。

4、导线若干四、实验步骤1、外观检查检查万用表的外观是否完好，表笔是否齐全，显示屏是否清晰。

旋转功能选择旋钮，检查各功能档位是否能正常切换。

2、测量直流电压将功能选择旋钮旋至直流电压档（DCV），根据预计的被测电压大小选择合适的量程。

红表笔接正极端，黑表笔接负极端，与直流电源或被测电路并联。

读取显示屏上的电压值，并记录。

3、测量直流电流将功能选择旋钮旋至直流电流档（DCA），选择合适的量程。

断开被测电路，红表笔接电流流入端，黑表笔接电流流出端，与被测电路串联。

接通电路，读取显示屏上的电流值，并记录。

4、测量交流电压将功能选择旋钮旋至交流电压档（ACV），选择适当量程。

表笔与被测电路并联，读取显示屏上的电压值，并记录。

5、测量电阻将功能选择旋钮旋至电阻档（Ω），根据被测电阻的估计值选择合适的量程。

表笔分别接触电阻的两端，读取显示屏上的电阻值，并记录。

6、误差分析对于每个测量值，与标准值或已知准确值进行比较，计算测量误差。

分析误差产生的原因，可能包括量程选择不当、表笔接触不良、仪器本身精度等。

万用表电阻测量原理万用表是一种常用的电子测试仪器，可以测量电压、电流、电阻等参数。

其中，电阻测量是其常见的功能之一。

本文将从万用表的原理、电阻测量的基本原理和具体操作步骤三个方面对万用表电阻测量进行详细介绍。

一、万用表的原理1.1 什么是万用表？万用表是一种多功能测试仪器，可以通过改变内部的接线方式来实现不同参数的测试。

通常包括一个数字显示屏幕、一个旋钮和多个测试头。

1.2 万用表的工作原理万用表通过内部电路将被测量物与内部标准元件连接在一起，然后将其转换为数字信号并显示在屏幕上。

其中，数字信号是由模拟信号经过采样和转换而来。

1.3 万用表的分类根据使用场合不同，万用表可以分为手持式和台式两种类型。

手持式通常体积较小，适合于现场使用；台式则更加稳定，在实验室等固定场所使用较多。

二、电阻测量基本原理2.1 什么是电阻？电阻是指物质对于通过它的电流产生阻碍的程度。

它的单位是欧姆（Ω），通常用希腊字母Omega（Ω）表示。

2.2 电阻测量的基本原理在电路中，通过万用表测量电阻时，需要将被测量物与内部标准元件连接在一起，形成一个电桥。

然后通过改变内部电路中的电压和电流来计算出被测量物的电阻值。

2.3 电阻测量的公式根据欧姆定律，电流I、电压U和电阻R之间存在如下关系：I=U/R。

因此，我们可以通过测量被测量物上的电流和电压来计算出其电阻值。

具体公式为：R=U/I。

三、万用表电阻测量操作步骤3.1 准备工作首先需要将万用表旋钮调整到“Ω”档位，并选择合适的测试头。

3.2 连接被测物将测试头分别连接到被测物两端，确保连接牢固。

3.3 测试按下测试按钮或旋转旋钮，等待数值稳定后记录结果。

如果数值不稳定，则可能是由于连接不良或外部干扰等原因导致。

3.4 处理结果根据需要，可以将测试结果转换为其他单位或进行进一步计算。

四、总结万用表电阻测量是一种常见的测试方法，通过内部电路连接被测物和标准元件来实现测量。

在操作时需要注意连接牢固、数值稳定等问题。

万用表的使用方法及原理万用表是一种用于测量电压、电流、电阻和其他电学参数的常用仪器。

它的使用简便、功能全面，被广泛应用于电子、电工、通信等领域。

本文将介绍万用表的使用方法及原理，并提供一些实际操作的案例。

一、万用表的基本结构万用表主要由显示屏、旋钮、插头、测量接口和电路板组成。

显示屏用于显示测量结果，旋钮用于选择测量模式和量程，插头用于与被测电路连接，测量接口用于选择不同的测量参数，电路板包含了万用表的测量电路。

二、万用表的使用方法1.连接电路：首先，将黑色的电缆插头连接到COM插口上，红色的电缆插头连接到VΩmA插口上。

然后，将插头连接到被测电路上，保证电路处于断电状态。

2.选择测量模式和量程：根据需要选择相应的测量模式，比如电压、电流或电阻。

然后，通过旋钮选择适当的量程，避免超出万用表的测量范围。

3.读取测量结果：打开电路开关，观察显示屏上的数值。

如果需要测量交流电压或电流，可以在选择模式和量程后按下合适的功能按钮进行设置。

4.操作技巧：在测量电压时，要注意将电压表笔与电路的正负极正确连接；在测量电流时，将电流表笔接入电路的串联或并联位置；在测量电阻时，要保持被测电路断电。

三、万用表的工作原理万用表的基本原理是利用电流、电压和电阻之间的关系进行测量。

电流测量基于欧姆定律，即I=V/R，通过测量被测电路上的电压和已知电阻上的电压，计算得到电流值。

电压测量则是通过电路的串联或并联方式，将电压表笔连接到被测电路，并借助电流的作用测量电压值。

电阻测量利用电流和电压的关系，通过测量电流和电压的比例计算得到电阻值。

四、实际案例1.测量电池电压：将红色电缆插头与电池的正极连接，黑色电缆插头与电池的负极连接。

选择电压测量模式，并设置适当的量程。

打开电池开关，读取显示屏上的电压数值。

2.测量电路中的电流：将红色电缆插头与电路的正极连接，黑色电缆插头与电路的负极连接。

选择电流测量模式，并设置适当的量程。

打开电路开关，读取显示屏上的电流数值。

万用表实验原理万用表是一种广泛应用于电子、电力、通信等领域的测量仪器，其实验原理涉及到电学、电磁学等多个学科。

本文将从万用表的基本结构、测量原理、使用方法等方面进行详细介绍。

一、基本结构万用表通常由表壳、显示屏、旋钮、测试针头等部分组成。

其中，显示屏可以显示电压、电流、电阻等多种参数，旋钮用于选择测量模式，测试针头则用于接触被测电路。

二、测量原理万用表的测量原理主要涉及到电流、电压、电阻等三个方面。

1. 电流测量原理在测量电流时，将测试针头分别插入电路的两个端口，使电流通过万用表，从而测量电路中的电流。

此时，万用表的内部电路会将电流转化为电压信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

2. 电压测量原理在测量电压时，将测试针头分别连接电路的两个端口，使电压通过万用表，从而测量电路中的电压。

此时，万用表的内部电路会将电压转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

3. 电阻测量原理在测量电阻时，将测试针头分别连接电阻器的两个端口，使电流通过电阻器，从而测量电阻器的电阻值。

此时，万用表的内部电路会将电阻转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

三、使用方法万用表的使用方法如下：1. 选择测量模式根据被测电路的类型和需要测量的参数，选择万用表的相应测量模式。

2. 连接测试针头将测试针头分别连接被测电路的两个端口，确保连接牢靠。

3. 测量数值进行测量时，应注意万用表的量程范围，避免超过量程范围导致测量不准确。

同时，还应注意电路的安全性，避免电击等意外情况的发生。

四、常见问题及解决方法在使用万用表时，常见的问题及解决方法如下：1. 测量结果异常可能是由于测试针头接触不良或被测电路出现故障导致的。

此时，应检查测试针头的连接是否牢靠，或检查被测电路的电路图是否正确。

2. 电池电量不足万用表使用电池供电，当电池电量不足时，会影响测量结果。

此时，应及时更换电池。

数字万用表实验报告
实验报告
实验名称：数字万用表实验
实验日期：XXX年XX月XX日
实验目的：通过使用数字万用表测量电路中电压、电流、电阻等参数，熟悉数字万用表的使用方法和测量技巧。

实验仪器：数字万用表、电源、电阻、电路板等。

实验原理：数字万用表是一种用来测量电路中电压、电流、电阻、频率等参数的仪器。

它通过将被测电路与电源和万用表相连，根据电路参数的不同选择适当的测量档位，并读取显示屏上的数值来进行测量。

实验步骤：
1. 将电路板与电源相连，确保电路正常工作。

2. 将数字万用表的电源引线与电路板的正负极相连。

3. 根据需要选择适当的测量档位，比如测量电压时选择直流电压档位、测量电流时选择直流电流档位。

4. 将数字万用表的测试引线分别与电路中需要测量的点相连，根据实验需要依次测量电压、电流和电阻。

5. 读取数字万用表显示屏上的数值，并记录下来。

6. 将测量完成的数据整理，进行必要的计算和分析。

实验结果：根据实验步骤进行测量，得到的数据为......
实验讨论：根据测量结果可以得出结论......
实验总结：本次实验通过使用数字万用表进行测量，掌握了数字万用表的使用方法和测量技巧。

实验结果表明......
注意事项：在进行测量时，需要注意选择适当的测量档位，避免对数字万用表造成损坏；同时，在进行测量时需保证电路稳定工作，避免测量误差的发生。

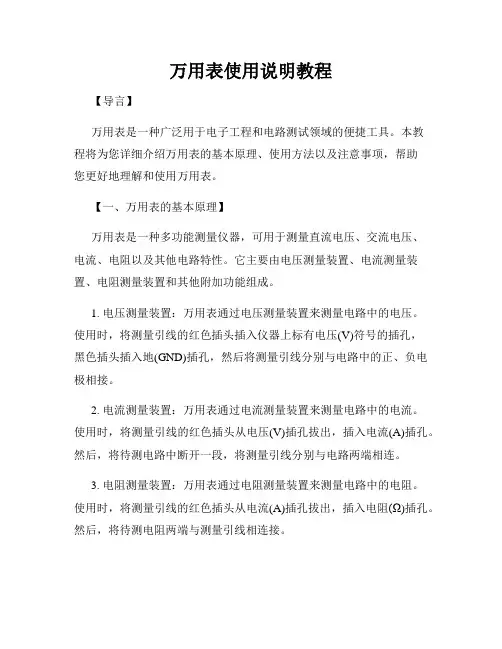

万用表使用说明教程【导言】万用表是一种广泛用于电子工程和电路测试领域的便捷工具。

本教程将为您详细介绍万用表的基本原理、使用方法以及注意事项，帮助您更好地理解和使用万用表。

【一、万用表的基本原理】万用表是一种多功能测量仪器，可用于测量直流电压、交流电压、电流、电阻以及其他电路特性。

它主要由电压测量装置、电流测量装置、电阻测量装置和其他附加功能组成。

1. 电压测量装置：万用表通过电压测量装置来测量电路中的电压。

使用时，将测量引线的红色插头插入仪器上标有电压(V)符号的插孔，黑色插头插入地(GND)插孔，然后将测量引线分别与电路中的正、负电极相接。

2. 电流测量装置：万用表通过电流测量装置来测量电路中的电流。

使用时，将测量引线的红色插头从电压(V)插孔拔出，插入电流(A)插孔。

然后，将待测电路中断开一段，将测量引线分别与电路两端相连。

3. 电阻测量装置：万用表通过电阻测量装置来测量电路中的电阻。

使用时，将测量引线的红色插头从电流(A)插孔拔出，插入电阻(Ω)插孔。

然后，将待测电阻两端与测量引线相连接。

4. 附加功能：万用表还可根据具体型号和厂商添加了其他功能，如测试二极管、测试电容和频率测量等。

根据需要，选择合适的测量插孔和测量范围即可完成相关测试。

【二、万用表的使用方法】万用表的使用方法相对简单，但需要注意一些基本操作。

以下是一般情况下的使用步骤：1. 准备工作：检查万用表的电池电量，确保充足以及正负极连接正确；检查待测电路或元件的工作状态，确保安全测量。

2. 选择测量范围：根据待测量的电压、电流或电阻大小，选择合适的测量范围。

一般来说，选择刚好大于待测值的最小量程，以保证测量的准确性。

3. 连接测量引线：根据所需测量的物理量，连接红色和黑色测量引线到万用表的正确插孔。

4. 测量操作：根据需要，将红色测量引线与正电极相连，黑色测量引线与负电极相连。

可以选择读数方式：如测量电压时，选择直流电压(V)插槽，读取测量结果。

实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。

2．掌握毫伏表的使用方法。

3．了解毫伏表的工作频率极限。

4．学会毫伏表使用前的调零和校正。

二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。

核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。

它主要由外围电路、双积分A／D转换器及显示器组成。

其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。

（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。

把基本量程为200mV的量程扩展为五量程的直流电压挡。

图中斜线区是导电橡胶，起连接作用。

图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。

由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。

图中，C1为输入电容。

VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。

R21是为防止放大器输入端出现直流分量而设计的直流通道。

VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。

运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。

经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。

万用表使用实验报告万用表使用实验报告引言：万用表是一种常见的电子测量仪器，它可以测量电压、电流、电阻等电学量。

在实验室和工程领域中，万用表是必不可少的工具之一。

本实验报告旨在介绍万用表的使用方法和注意事项。

一、万用表的基本原理万用表是基于电流测量原理工作的。

它通过将待测电路与测量电路相连，通过测量电路中的电流来推断待测电路的电压、电流或电阻。

万用表通常由一个电流表和一组旋钮、开关等组成，可以根据需要选择不同的测量范围和量程。

二、万用表的使用方法1. 选择合适的测量范围和量程：根据待测电路的电压、电流或电阻大小，选择合适的测量范围和量程。

如果选择过大的量程，可能会导致测量不准确；而选择过小的量程，可能会导致测量范围不够。

2. 连接待测电路：将待测电路与万用表相连，通常使用插头或夹子连接电路的正负极。

确保连接牢固，避免接触不良导致测量偏差。

3. 调节测量模式：根据待测电路的类型选择合适的测量模式，如直流电压、交流电压、直流电流、交流电流、电阻等。

旋转旋钮或切换开关来选择测量模式。

4. 读取测量结果：根据万用表显示屏上的数值，读取测量结果。

注意保持视线垂直于显示屏，避免视角偏差导致读数错误。

三、万用表的注意事项1. 安全使用：在使用万用表之前，确保电路处于断开状态，并检查电路中是否有高电压或高电流。

避免触摸电路的带电部分，以免发生触电事故。

2. 防止过载：在测量电压或电流时，选择合适的测量范围和量程，避免超过万用表的额定范围。

过载可能导致测量不准确，甚至损坏万用表。

3. 防止短路：在测量电阻时，确保待测电路处于断开状态，避免与其他电路或金属接触导致短路。

短路可能导致测量不准确或损坏万用表。

4. 注意接线：在连接待测电路时，确保插头或夹子与电路的正负极正确连接。

错误的接线可能导致测量结果错误。

5. 定期校准：定期校准万用表以确保其准确性。

如果发现测量结果与预期不符，可以考虑进行校准或更换电池。

结论：万用表是一种重要的电子测量仪器，它可以测量电压、电流、电阻等电学量。

万用表实验原理及方法=============1. 仪表简介-------万用表是一种多功能的电子测量仪器，可以用来测量电压、电流、电阻等电学参数。

它具有多种测量模式和功能，如交直流电压测量、电阻测量、二极管测试等，是电子工程师和维修人员必备的工具之一。

2. 工作原理-------万用表内部主要包括测量电路、表头和转换开关等部件。

其中，测量电路用于将待测物理量转化为电信号；表头则将电信号转化为可读数的电压或电流；转换开关则用来切换不同的测量模式和功能。

万用表的测量原理基于欧姆定律和基尔霍夫定律等基本电学原理。

通过内部测量电路和表头的配合，万用表可以实现对电阻、电压、电流等电学参数的测量。

3. 操作流程-------使用万用表进行实验测量时，一般按照以下步骤进行：（1）将万用表放置在平稳的台面上，并确保电源开关处于关闭状态。

（2）根据需要测量的参数类型和量程选择合适的测量模式和量程。

（3）将待测物体与万用表正确连接，并根据测量模式选择合适的测试线或探头。

（4）打开电源开关，观察万用表的指示值，并根据需要进行调整。

（5）在测量过程中，需要注意安全，避免接触带电部分或损坏的电路。

（6）测量完成后，关闭电源开关，并将测试线或探头断开。

4. 测量精度-------万用表的测量精度对其测量结果的可信度有着重要影响。

一般来说，万用表的测量精度在±1%到±5%之间，具体取决于所使用的传感器、放大器、滤波器等器件的质量和性能以及测量环境等因素。

在进行精密测量时，需要根据需要选择高精度的万用表或使用校准设备对万用表进行校准，以确保测量结果的准确性。

5. 参数测量------万用表可以用来测量电阻、电压、电流等电学参数。

在实验中，通常需要根据需要测量的参数类型和量程选择合适的测量模式和量程。

例如，如果要测量一个电路中的电压，可以选择电压测量模式并将量程调整为合适的范围；如果要测量一个电阻器的电阻值，可以选择电阻测量模式并将量程调整为合适的范围。

万用表实验原理万用表是一种常用的电学测量仪器，可以测量电压、电流和电阻等电学参数。

它的使用非常方便，可以快速准确地进行电学实验和检测。

万用表的实验原理是什么呢？下面我们来详细探讨一下。

一、电压测量万用表可以测量直流电压和交流电压。

在直流电压测量时，万用表将测量电路与待测电路串联，通过电路中的电阻将电压转化为电流，然后通过万用表内部的电流计测量电流大小，最后通过欧姆定律计算出电压大小。

在交流电压测量时，万用表通过内部电路将交流电压变换成直流电压，然后再进行直流电压测量。

需要注意的是，万用表在测量交流电压时，只能测量有效值，不能测量峰值和峰峰值。

二、电流测量万用表可以测量直流电流和交流电流。

在直流电流测量时，万用表将测量电路与待测电路串联，通过电路中的电阻将电流转化为电压，然后通过万用表内部的电压计测量电压大小，最后通过欧姆定律计算出电流大小。

在交流电流测量时，万用表通过内部电路将交流电流变换成直流电流，然后再进行直流电流测量。

需要注意的是，万用表在测量交流电流时，只能测量有效值，不能测量峰值和峰峰值。

三、电阻测量万用表可以测量电阻大小。

在电阻测量时，万用表将测量电路与待测电路串联，通过电路中的电流和电压计测量电流和电压大小，最后通过欧姆定律计算出电阻大小。

需要注意的是，万用表在测量电阻时，要先将待测电路断电，否则会影响测量结果。

四、其他测量万用表还可以测量其他的电学参数，如电容、电感、频率等。

在电容测量时，万用表将测量电路与待测电路串联，通过内部电路将待测电容放电，然后测量放电时间和电压变化，最后通过公式计算出电容大小。

在电感测量时，万用表将测量电路与待测电路串联，通过内部电路将待测电感产生的感应电动势转化为电压信号，然后测量电压大小，最后通过公式计算出电感大小。

在频率测量时，万用表将测量电路与待测电路串联，通过内部电路将待测信号转化为方波信号，然后测量方波信号的周期，最后通过公式计算出频率大小。

万用表使用的实验原理
万用表是一种常用的电子测量仪器，广泛应用于电路测试和测量各种电参数。

它可以测量电压、电流、电阻和其他电路参数，并具有简便、精确、可靠等优点。

万用表的实验原理主要基于欧姆定律和电流测量的电桥原理。

根据欧姆定律，电流通过导体时与电压成正比，而与电阻成反比。

因此，通过测量电流和电压的值，可以计算出电阻。

在电流测量方面，万用表通过内部的电流测量电桥原理来实现。

当万用表选择电流测量档位时，它将引入一个非常小的电阻，使电流流过该电阻。

根据电流的分压特性，万用表测量到的电压与通过该电阻的电流成正比。

通过电压的测量可以准确计算出通过电阻的电流值。

在电压测量方面，万用表使用了电压分压的原理。

当万用表选择电压测量档位时，它会直接将测量的电压与标准电阻串联。

因为电压与电阻成正比，所以在万用表测量到正确的电压值后，可以根据标准电阻的数值计算出准确的电压值。

电阻测量是万用表的另一项重要功能。

在电阻测量时，万用表会通过电流测量档位产生一个已知大小的电流，并将其通过待测电阻。

通过测量电压的变化，可以根据欧姆定律计算出电阻的数值。

综上所述，万用表通过利用欧姆定律和电流测量的电桥原理，实现了电压、电流和电阻的准确测量。

它的设计原理使得使用
者能够方便地进行电路测试和测量电参数，为电子实验和工程工作提供了有力的技术支持。

万用表的工作原理一、实验目的一. 1 理解万用表的工作原理；2 熟悉并掌握万用表的主要功能和使用操作方法。

二、实验内容1 用万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1表头 1台2电源电动势 1块3 电阻若干4 实验箱 1台5 滑动变阻器四、实验要求1 要求学生自己查阅有关万用表的功能和相关工作原理，了解万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4熟练掌握万用表的使用方法。

1个五．实验思路1．表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

2．万用表的基本工作原理万用表对被测电量进行测量的过程，是由测量电路实现的。

如果要设计一个型号的万用表，则首先要明白其最基本的工作原理，然后再按照所设计的万用表功能而进行电路的具体设计，这里先介绍一下万用表的基本工作原理见由表头、电阻测量档、电流测量档、直流电压测量档和交流电压测量档几个部分组成，图中“－”为黑表棒插孔，“＋”为红表棒插孔。

当我们把档位开关旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3限流，由表头显示出来；当打到直流电压档时不须二极管整流，仅须电阻R2限流，表头即可显示；打到直流电流档时既不须二极管整流，也不须电阻R2限流，表头即可显示；测电阻时将转换开关SA 拨到Ω档，这时外部没有电流通入，因此必须使用内部电池作为电源，设外接的被测电阻为Rx ，表内的总电阻为R ，形成的电流为I ，由 Rx 、电池E 、可调电位器RP 、固定电阻R1和表头部分组成闭合电路，形成的电流I 使表头的指针偏转。

数字万用表的原理及使用实验报告实验目的：熟悉数字万用表的原理及使用方法，掌握其在测量电路中的应用。

实验器材：数字万用表、干电池、电阻器、LED灯等元器件。

实验原理：数字万用表是一种用于测量电路中电压、电流、电阻等量值的电子测量仪器。

其原理是采用数字化技术对模拟信号进行采样、处理和显示。

其中，模拟信号是指包含连续变化的量值，例如电压、电流等，而数字化技术则是将模拟信号转换成数字信号，以便在计算机或数字电路中进行处理。

数字万用表包含多种功能测量模式，例如电压测量、电流测量、电阻测量等。

测量时，将测试端口连接至待测元器件的引脚上，数字万用表会自动切换至相应的测量模式，并在数码显示屏上显示出相应的电量数值。

实验步骤：1. 将数字万用表的电源开关打开，选择电压测量模式。

2. 将红色测试笔连接至干电池的正极，将黑色测试笔连接至负极，记录下干电池的电压值。

3. 将电阻器接在干电池的正负极之间，通过数字万用表测量电阻器的电阻值。

4. 将LED灯连接至干电池的正负极之间，记录下其工作电压。

5. 测量电流时，将数字万用表的测量导线连接成串联电路，将红色测试笔接在电流输入端口，将黑色测试笔接在电流输出端口上。

然后，将串联电路中的元器件接到电源上，通过数字万用表测量电路中的电流。

实验结果：1. 干电池的电压为1.5V2. 电阻器的电阻值为100Ω3. LED灯的工作电压为1.8V4. 电路中电流值为0.015A实验结论：数字万用表是一种方便快捷的电子测量仪器，可以用于测量电路中的多种电量。

在实验中，我们通过数字万用表对干电池的电压、电阻器的电阻值、LED灯的工作电压和电路中的电流进行了测量，掌握了数字万用表的基本使用方法及原理。

万用表的原理与使用实验步骤一、引言万用表是电子工程中常用的测量仪器之一，它可以测量电压、电流、电阻等多种参数。

本文将详细介绍万用表的原理和使用实验步骤。

二、万用表的原理1. 万用表的组成万用表由直流电压测量部分、交流电压测量部分、直流电流测量部分、交流电流测量部分和电阻测量部分组成。

2. 万用表的工作原理（1）直流电压测量部分：万用表通过输入信号与内部基准信号进行比较，从而得出被测试物体上的直流电压值。

（2）交流电压测量部分：万用表通过整流滤波等处理方式将被测试物体上的交流信号转化为直流信号，再进行直接测量。

（3）直流电流测量部分：在被测试物体与万用表之间串联一个高精度小阻抗，通过检测该小阻抗两端的压差来得出被测试物体上的直流电流值。

（4）交流电流测量部分：在被测试物体与万用表之间串联一个高精度小阻抗，并通过整定放大器等方式来将被测试物体上的交流电流转化为直流信号，再进行直接测量。

（5）电阻测量部分：万用表通过输入一个小的电流信号，并通过检测该电流信号在被测试物体上产生的压差来得出被测试物体的电阻值。

三、万用表的使用实验步骤1. 选择正确的量程在使用万用表进行测量时，需要首先选择正确的量程。

如果选择过小的量程，则会导致读数不准确；如果选择过大的量程，则会降低测量精度。

2. 连接测试线将万用表与被测试物体连接起来，需要注意正负极性。

在连接测试线时，应尽可能保持接触良好，以免影响测量结果。

3. 选择正确的功能根据被测试物体所需测量参数，选择正确的功能模式。

例如，在需要测量交流电压时，应选择交流电压测量模式。

4. 测量并记录数据根据所选功能模式进行测量，并记录数据。

在记录数据时，应注意保留足够多的有效数字，以保证精度。

5. 关闭万用表并拔掉测试线在使用完毕后，应关闭万用表并拔掉测试线。

同时，还应注意避免将万用表放在潮湿或高温的环境中，以保证其正常使用寿命。

四、总结万用表是电子工程中不可或缺的测量仪器之一。

万⽤表的基本⼯作原理和使⽤⽅法图解⼀、万⽤表的基本⼯作原理“万⽤表”是万⽤电表的简称，它是我们电⼦制作中⼀个必不可少的⼯具。

万⽤表能测量电流、电压、电阻、有的还可以测量三极管的放⼤倍数，频率、电容容量⼤⼩、逻辑电位、分贝值等。

万⽤表有很多种，现在最流⾏的有机械指针式的和数字式的万⽤表。

它们各有其优缺点;对于电⼦初学者，建议使⽤指针式万⽤表，因为它对我们熟悉⼀些电⼦知识原理很有帮助。

下⾯主要介绍⼀下机械指针式万⽤表的测量原理。

此类万⽤表的基本原理是利⽤⼀只灵敏的磁电式直流电流表（微安表）做表头。

当微⼩电流通过表头，就会有电流指⽰。

但表头不能通过⼤电流，所以，必须在表头上并联与串联⼀些电阻进⾏分流或降压，从⽽测出电路中的电流、电压和电阻。

下⾯分别给予介绍。

1、测直流电流原理。

如图1a所⽰，在表头上并联⼀个适当的电阻（叫分流电阻）进⾏分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

2、测直流电压原理。

如图1b所⽰，在表头上串联⼀个适当的电阻（叫倍增电阻）进⾏降压，就可以扩展电压量程。

改变倍增电阻的阻值，就能改变电压的测量范围。

3、测交流电压原理。

如图1c所⽰，因为表头是直流表，所以测量交流时，需加装⼀个并、串式半波整流电路，将交流进⾏整流变成直流后再通过表头，这样就可以根据直流电的⼤⼩来测量交流电压。

扩展交流电压量程的⽅法与直流电压量程相似。

4、测电阻原理。

如图1d所⽰，在表头上并联和串联适当的电阻，同时串接⼀节电池，使电流通过被测电阻，根据电流的⼤⼩，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的量程。

⼆、万⽤表的使⽤万⽤表（以105型为例）的表盘如右图所⽰。

通过转换开关的旋钮来改变测量项⽬和测量量程。

机械调零旋钮⽤来保持指针在静⽌处在左零位。

“Ω”调零旋钮是⽤来测量电阻时使指针对准右零位，以保证测量数值准确。

万⽤表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

万用表的使用和基本电路连接实验原理示例第一篇：《万用表的使用和基本电路连接实验原理》万用表就像是一个电路世界里的多面手，它能帮我们探测电路中的各种秘密。

那它到底是怎么做到的呢？这就和它内部的一些巧妙设计以及电路原理息息相关啦。

先说说万用表测量电压的原理吧。

想象一下电路里的电压就像水管里的水压。

电压是推动电流流动的“力量”。

万用表在测量电压的时候，就像是一个超级敏感的水压探测器。

它内部有一个非常大的电阻，当把万用表并联到要测量电压的电路部分时，根据欧姆定律（这个欧姆定律就像一个电路里的魔法规则，电流等于电压除以电阻，也就是I = V / R），因为万用表的电阻很大，所以它不会让太多电流从它这儿溜走，这样就不会对原来的电路造成太大干扰。

它通过检测通过自身的那一点点电流，再根据内部的计算（这个计算就像一个小算盘在心里悄悄打着），就能得出电路两点之间的电压啦。

再讲讲测量电流的原理。

这时候万用表就像一个在电路河流里放置的一个小水坝上的流量计数器。

我们得把万用表串联到电路里，就像水坝要建在河流中间一样。

电流就像水流，要经过万用表这个小水坝。

万用表内部有一个非常小的电阻，这样当电流通过时，根据欧姆定律，在这个小电阻两端就会产生一个和电流大小相关的电压（就像水坝两边因为水流而产生的水位差），然后万用表通过检测这个电压，就能算出电流的大小啦。

还有测量电阻呢，这就有点像我们去衡量一段绳子的长度。

万用表内部有一个电源（就像我们自己拿着一把小尺子去量东西，这个电源就是我们测量电阻的小工具），当把万用表的表笔连接到要测量的电阻两端时，万用表会提供一个已知的电压，然后根据欧姆定律算出通过这个电阻的电流，再反过来算出电阻的大小。

那基本电路连接的实验原理呢？其实就像是搭积木。

我们把各种电子元件，像电阻、电容、电感这些看作是不同形状的积木块。

电路连接就是把这些积木按照一定的规则组合起来。

比如说，在串联电路里，就像把一串珠子串起来一样，电流只有一条路可以走。
