高电压技术复习资料

考点5：电力系统防雷保护5.1 输电线路的感应雷过电压一、雷击线路附近大地时，线路上的感应雷过电压1、先导在导线轴线方向上的电场强度X E 将导线两端与雷云电荷异号的正电荷，吸引到最靠近先导通道的一段导线上，成为束缚电荷。

导线上的负电荷则被排斥而向两侧运动，经线路泄露电导和系统中性点进入大地。

导线上电流很小，忽略线路工作电压，导线电位仍保持的电位。

正束缚电荷产生的电场在导线高度处被电导中负电荷产生的电场所抵消。

2、主放电先导通道中的负电荷自下而上被迅速中和，相应的电场被迅速减弱，使导线上正束缚电荷迅速释放，形成电压波向两侧传播，形成的过电压称为感应过电压的静电分量。

与此同时，由于先导通道中雷电流所产生的磁场变化而引起的感应称为感应过电压的电磁分量。

（1）当雷击点离开线路的距离s>65m 时，)(25d L KV Sh I u g ⨯⨯≈ 其中L I ：雷电流峰值（KA）；d h ：导线平均高度（m）；S：为雷击点离线路的距离。

感应过电压峰值一般最大可达300～400KV，这会引起35KV 及以下钢筋混凝土杆线路绝缘闪络。

（2）加避雷线由于屏蔽作用，感应过电压下降，导线上的感应过电压为)k 1(U U gd ,gd -=因此，避雷线离导线越近，耦合系数k 越大，U 感应越小。

二、雷击线路杆塔时，导线上的感应过电压无避雷线d ah =gd U有避雷线)1(U gd ,k ah d -=与直击雷相比，感应过电压的特点：1、极性与雷云电荷相反，一般为正极性。

2、在三相导线上同时出现，不会直接产生相间过电压。

3、 波形较缓和，波前几微秒到几十微秒，波长可达数百微秒。

5.2 输电线路的直击雷过电压和耐雷水平一、雷击杆塔顶部1．塔顶电位塔顶电流i gt <雷电流L i ，即L i i β=gt 雷电流到达峰值时，塔顶电压有最大值6.2(ch L R U gt L td I +=β其中β为分流系数，设雷电流具有斜角波前，at i =，则t L R L L bib t ++=11β，t 取T/2，（T 1波前时间2.6us）2．导线电位和线路绝缘上的电位当塔顶电位为td U 时，在塔顶的避雷线也有同样的电位，导线上产生的耦合电压为td kU ，由于通道电磁场的作用，导线上有感应过电压)1(a k h d -, 此电压与塔顶电位极性相反，所以导线电位的幅值d U 为)1(a U U td k h k d d --=作用在线路绝缘上的总电压k)-)(1ah (U U U U d td j +=-=d td 对于斜角波前的雷电波6.2L 1LI I a T == )1)(6.26.2(ch L k h I d gt j L R U -++=ββ 3．耐雷水平的计算 耐雷水平：]6.2)6.2[)(1(ch %501d gt h k L R U I ++-=β提高耐雷水平：↓↑↓β,,R ch k ，加强线路绝缘。

第2章气体放点的基本物理过程（这章比较重要,要记得知识点很多，要认真看）在第二章标题下面有一句话“与固体和液体相比·········”(1.电离是指电子脱离原子的束缚而形成自由电子、正离子的过程．电离是需要能量的，所需能量称为电离能Wi(用电子伏eV表示,也可用电离电位Ui=Wi/e表示)2。

根据外界给予原子或分子的能量形式的不同，电离方式可分为热电离、光电离、碰撞电离（最重要）和分级电离。

3.阴极表面的电子溢出：（1）正离子撞击阴极：正离子位能大于2倍金属表面逸出功。

（2)光电子发射：用能量大于金属逸出功的光照射阴极板。

光子的能量大于金属逸出功. （3)强场发射：阴极表面场强达到106V/cm（高真空中决定性）(4)热电子发射：阴极高温4。

气体中负离子的形成：电子与气体分子或原子碰撞时，也有可能发生电子附着过程而形成负离子，并释放出能量(电子亲合能）。

电子亲合能的大小可用来衡量原子捕获一个电子的难易,越大则越易形成负离子。

负离子的形成使自由电子数减少，因而对放电发展起抑制作用。

SF6气体含F,其分子俘获电子的能力很强，属强电负性气体，因而具有很高的电气强度。

5.带点质点的消失:（1)带电质点的扩散：带电质点从浓度较大的区域向浓度较小的区域的移动，使带电质点浓度变得均匀.电子的热运动速度高、自由行程大,所以其扩散比离子的扩散快得多。

(2)带电质点的复合：带异号电荷的质点相遇，发生电荷的传递和中和而还原为中性质点的过程，称为复合。

带电质点复合时会以光辐射的形式将电离时获得的能量释放出来,这种光辐射在一定条件下能导致间隙中其他中性原子或分子的电离。

6。

气体间隙中电流与外施电压的关系：第一阶段：电流随外施电压的提高而增大，因为带电质点向电极运动的速度加快复合率减小第二阶段：电流饱和，带电质点全部进入电极，电流仅取决于外电离因素的强弱(良好的绝缘状态）第三阶段：电流开始增大，由于电子碰撞电离引起的电子崩第四阶段自持放电：电流急剧上升放电过程进入了一个新的阶段（击穿)外施电压小于U0时的放电是非自持放电.电压到达U0后，电流剧增,间隙中电离过程只靠外施电压已能维持，不再需要外电离因素.自持放电7.电子碰撞电离系数α：代表一个电子沿电力线方向行经1cm时平均发生的碰撞电离次数。

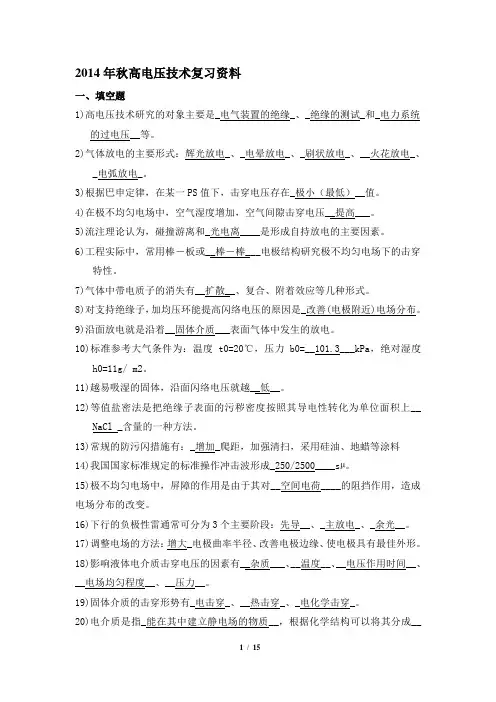

2014年秋高电压技术复习资料一、填空题1)高电压技术研究的对象主要是_电气装置的绝缘_、_绝缘的测试_和_电力系统的过电压__等。

2)气体放电的主要形式：辉光放电_、_电晕放电_、_刷状放电_、__火花放电_、_电弧放电_。

3)根据巴申定律，在某一PS值下，击穿电压存在_极小（最低）__值。

4)在极不均匀电场中，空气湿度增加，空气间隙击穿电压__提高___。

5)流注理论认为，碰撞游离和_光电离____是形成自持放电的主要因素。

6)工程实际中，常用棒－板或__棒－棒___电极结构研究极不均匀电场下的击穿特性。

7)气体中带电质子的消失有__扩散__、复合、附着效应等几种形式。

8)对支持绝缘子，加均压环能提高闪络电压的原因是_改善(电极附近)电场分布。

9)沿面放电就是沿着__固体介质___表面气体中发生的放电。

10)标准参考大气条件为：温度t0=20℃，压力b0=__101.3___kPa，绝对湿度h0=11g/ m2。

11)越易吸湿的固体，沿面闪络电压就越__低__。

12)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上__NaCl _含量的一种方法。

13)常规的防污闪措施有：_增加_爬距，加强清扫，采用硅油、地蜡等涂料14)我国国家标准规定的标准操作冲击波形成_250/2500____sµ。

15)极不均匀电场中，屏障的作用是由于其对__空间电荷____的阻挡作用，造成电场分布的改变。

16)下行的负极性雷通常可分为3个主要阶段：先导__、_主放电_、_余光__。

17)调整电场的方法：增大_电极曲率半径、改善电极边缘、使电极具有最佳外形。

18)影响液体电介质击穿电压的因素有__杂质___、__温度__、__电压作用时间__、__电场均匀程度__、__压力__。

19)固体介质的击穿形势有_电击穿_、__热击穿_、_电化学击穿_。

20)电介质是指_能在其中建立静电场的物质__，根据化学结构可以将其分成__非极性（弱极性）电介质__、__偶极性电介质 _、__离子性电介质___。

高电压技术各章知识点第一篇电介质的电气强度第1章气体的绝缘特性与介质的电气强度1、气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离2、气体中带电质点消失的方式流入电极、逸出气体空间、复合3、电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围4、巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。

两者乘积大于0.26cm时,不再适用5、流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于0.26cm时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

7、极不均匀电场中的电晕放电电晕放电的过程、起始场强、放电的极性效应8、冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形冲击电压作用下的放电延时与伏秒特性50%击穿电压的概念9、电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

10、电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大对极不均匀电场影响相当大完全对称的极不均匀场：棒棒间隙极大不对称的极不均匀场：棒板间隙11、气体的状态对放电电压的影响湿度、密度、海拔高度的影响12、气体的性质对放电电压的影响在间隙中加入高电强度气体,可大大提高击穿电压，主要指一些含卤族元素的强电负性气体，如SF613、提高气体放电电压的措施电极形状的改进空间电荷对原电场的畸变作用极不均匀场中屏障的采用提高气体压力的作用高真空高电气强度气体SF6的采用第2章液体和固体介质的绝缘的电气强度1、电介质的极化极化：在电场的作用下，电荷质点会沿电场方向产生有限的位移现象，并产生电矩（偶极矩）。

介电常数：电介质极化的强弱可用介电常数的大小来表示，与电介质分子的极性强弱有关。

极性电介质和非极性电介质：具有极性分子的电介质称为极性电介质。

由中性分子构成的电介质。

极化的基本形式电子式、离子式（不产生能量损失）转向、夹层介质界面极化（有能量损失）2、电介质的电导泄漏电流和绝缘电阻气体的电导:主要来自于外界射线使分子发生电离和强电场作用下气体电子的碰撞电离液体的电导:离子电导和电泳电导固体的电导：离子电导和电子电导3、电介质的损耗介质损耗针对的是交流电压作用下介质的有功功率损耗电介质的并联与串联等效回路介质损耗一般用介损角的正切值来表示气体、液体和固体电介质的损耗液体电介质损耗和温度、频率之间的关系4、液体电介质的击穿纯净液体介质的电击穿理论纯净液体介质的气泡击穿理论工程用变压器油的击穿理论5、影响液体电介质击穿的因素油品质、温度、电压作用时间、电场均匀程度、压力6、提高液体电介质击穿电压的措施提高油品质，采用覆盖、绝缘层、极屏障等措施7、固体电介质的击穿电击穿、热击穿、电化学击穿的击穿机理及特点8、影响固体电介质击穿电压的主要因素电压作用时间温度电场均匀程度受潮累积效应机械负荷9、组合绝缘的电气强度“油-屏障”式绝缘油纸绝缘第二篇电气设备绝缘试验第3章绝缘的预防性试验1、绝缘电阻与吸收比的测量用兆欧表来测量电气设备的绝缘电阻吸收比K定义为加压60s时的绝缘电阻与15s时的绝缘电阻比值。
