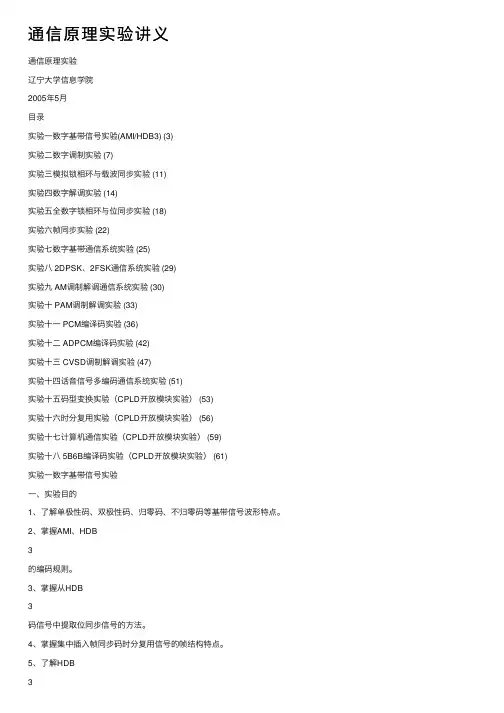

通信原理实验讲义通信原理实验辽宁⼤学信息学院2005年5⽉⽬录实验⼀数字基带信号实验(AMI/HDB3) (3)实验⼆数字调制实验 (7)实验三模拟锁相环与载波同步实验 (11)实验四数字解调实验 (14)实验五全数字锁相环与位同步实验 (18)实验六帧同步实验 (22)实验七数字基带通信系统实验 (25)实验⼋ 2DPSK、2FSK通信系统实验 (29)实验九 AM调制解调通信系统实验 (30)实验⼗ PAM调制解调实验 (33)实验⼗⼀ PCM编译码实验 (36)实验⼗⼆ ADPCM编译码实验 (42)实验⼗三 CVSD调制解调实验 (47)实验⼗四话⾳信号多编码通信系统实验 (51)实验⼗五码型变换实验（CPLD开放模块实验） (53)实验⼗六时分复⽤实验（CPLD开放模块实验） (56)实验⼗七计算机通信实验（CPLD开放模块实验） (59)实验⼗⼋ 5B6B编译码实验（CPLD开放模块实验） (61)实验⼀数字基带信号实验⼀、实验⽬的1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。
2、掌握AMI、HDB3的编码规则。
3、掌握从HDB3码信号中提取位同步信号的⽅法。
4、掌握集中插⼊帧同步码时分复⽤信号的帧结构特点。
5、了解HDB3（AMI）编译码集成电路CD22103。
⼆、实验内容1、⽤⽰波器观察单极性⾮归零码（NRZ）、传号交替反转码（AMI）、三阶⾼密度双极性码（HDB3）、整流后的AMI码及整流后的HDB3码。
2、⽤⽰波器观察从HDB3码中和从AMI码中提取位同步信号的电路中有关波形。
3、⽤⽰波器观察HDB3、AMI译码输出波形。
三、基本原理本实验使⽤数字信源模块、HDB3编译码模块和可编程逻辑器件模块。
1、数字信源本模块是整个实验系统的发终端，其原理⽅框图如图1-1所⽰。
本单元产⽣NRZ信号，信号码速率约为170.5KB，帧结构如图1-2所⽰。
帧长为24位，其中⾸位⽆定义，第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。
通信原理习题课（第6-8章）概念性题目考查一、填空题1．在2ASK 、2FSK 与2PSK 这三种调制方式中， 的误码率最小， 的频带利用率最低。
2．若要传输速率为7200B 的数据，在滚降系数为1的升余弦基带信道中传输所需要的最小传输带宽为 ，此时的频带利用率为 。
3． 造成数字基带传输误码的原因是________和________。
4． 要传100 kB 的基带信号，无码间干扰100％滚降信道的带宽为 kHz ，这时频带利用率为 Baud/Hz 。
5． 解调器的输入端相同的信噪比，采用2ASK 、2FSK 和2PSK 系统传输，相干解调，具有最小误码率的是________系统。
6． 已知某HDB3码为-1000-1+1000+1-1+1-100-1+100+1-1+1，则原消息码为 。
7． 2ASK 与2PSK 的信号表达式均为()()cos c e t s t t ω= ，但对于2ASK 信号而言，基带信号()s t 为________，对于2PSK 信号而言，基带信号()s t 为________。
8． 2PSK 与2DPSK 的信号表达式均为()()cos c e t s t t ω= ，基带信号()s t 为双极性不归零信号。
但对于2PSK 信号而言，其为________，对于2PSK 信号而言，则为________。
9． 已知传码率为1000B ，则2ASK （2PSK ，2DPSK ）信号带宽为________。
10、已知传码率为1000B ，且两路载频分别为13000 Hz f =，22000 Hz f =，则2FSK 信号带宽为________，且功率谱密度曲线出现________。
二、选择题1.下列特点（ ）不属于部分响应系统。
A 、2B/Hz 的理想频带利用率B 、尾巴衰减速度快C 、无码间串扰D 、带宽为奈奎斯特带宽 2. 二进制基带信号的功率谱密度中，连续谱（ ）。
