天线结构说明讲解

常用天线的结构形式及各自的优缺点三极天线技术有限公司结构部：陈正伟2011‐09‐23目录•1、常用天线的结构形式（图片）•2、不同天线结构的设计及各自的优缺点•3、对桑菲天线结构设计的建议一、常用天线的结构形式1、支架+弹片（见下图）2、支架+FPC（见下图）3、单独FPC(天线贴中壳）（见下图）二、不同结构在设计前期的要求及各自优缺点•A、支架+弹片的结构：•1、支架表面到后壳的间隙至少要保证0.5mm(弹片0.15mm+热熔后定位柱子高度0.25‐0.3mm+间隙0.05‐0.1mm)；•2、支架表面不能为弧面（指天线使用到的面），因弧度连续模成型不了，而且生产过程中不容易控制尺寸，特别是不同批次的产品一致性不好。

•改善办法是：把弧度改成斜面。

•3、馈点理想尺寸：2.5X3.5mm；最低要求：2X3mm；并要求馈点完全在支架的下面。

•4、优点：成本低。

•5、缺点：支架到PCB板的高度相对要求要高，性能比FPC相对要差一些；因一般有两个以上的结构件，在研发前期就必须开支架模，这样在以后的样品确认过程中，结构上总有前期没有考虑到的一些因素或其它问题需要改善；从而导致修模次数多、特别是支架反复修模次数最多（开模和修模费用高）。

最终导致研发周期长。

•B、支架+FPC的结构要求及优缺点：•1、支架表面到后壳的间隙比不锈钢的要小，有0.3mm就行(FPC厚度0.15mm)；贴FPC的面上需要加定位柱子（直径0.8mm*0.3mm高度），间隙不够，后壳减胶，避开定位柱子。

目的是方便生产贴FPC时定位。

•2、支架表面尽量不要做成弧面（指天线利用到的面），因FPC是平面的，贴在弧面上会起皱，时间长会起翘，影响外观和天线性能。

•解决办法：尽量把弧面改成斜面。

如果只能做成弧面，也只能是大弧面。

RF在设计天线的时候必须和结构做好沟通，避开起皱和起翘的区域；在折弯的地方打工艺孔，减少应力；当电解铜材料不能解决起翘的问题时，考虑用压延铜材料（材料成本高）。

天线部分一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。

所以我们必须全面了解天线。

1、天线的方位图：方位图是天线电气性能的最重要指标它直接全面的反映出天线的辐射特性。

定义：天线的辐射电磁场在一定距离上随空间角坐标分布的图形。

由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。

而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。

除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。

根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。

通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；H面方向图：通过最大辐射方向并与磁场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。

当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。

E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。

为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。

2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。

半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。

副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。

后瓣：与主瓣相反方向上的副瓣。

前后比：等距线上，主瓣功率密度最大值和后瓣功率密度最大值之比(dB)在实际应用中由于天线的上副瓣信号不能起到覆盖的作用，且常常造成越区覆盖的问题，所以我们会想方设法抑制这个方向上信号的发射，而一般与主瓣方向夹角较小的第一上副瓣的功率密度最大，影响最坏，所以我们以对它的抑制为考察指标：第一上副瓣抑制（FirstUpper Side Lobe Suppression ）。

目录1、总述2、天线结构系统组成及特征2.1 天线座架2.1.1 立柱2.1.2 支座2.1.3 方位及俯仰调节机构2.2 天线反射体2.2.1 天线中心筒2.2.2 单块反射面板2.2.3 背部支撑2.3 馈电系统3、现场安装3.1 总述3.2 安装检查清单3.2.1单块反射面板12块3.2.2立柱装配3.2.3天线骨架3.2.4馈源筒包装3.2.5中心筒包装3.2.6附件箱装3.3运输检查3.4拆箱指南3.4.1设备检查3.4.2注意事项3.5安装程序3.5.1安装座架3.5.1.1立柱安装3.5.2安装天线反射体3.5.2.2座架上安装天线反射体3.5.2.1地面上安装天线反射3.5.3安装馈电系统1、总述3.7米天线系统是由中国无锡华信雷达工程有限责任公司研制的新型卫星通信地球站天线，该天线反射体采用了双修正赋型环焦设计，不仅提高了天线系统的增益降低了电压驻波比，而且很好的控制了天线的旁瓣特性，其技术性能满足国际标准的要求，天线反射体采用了高精度蒙皮拉伸及铆接成形面板工艺，使天线结构简单可靠，安装方便，外形美观大方。

2、天线结构系统组成及特征3.7米天线结构系统主要有三大部分组成：天线座架、天线反射体和馈电系统。

其整体外形图，如图1-1所示（总体外形图）。

2.1天线座架3.7米天线座架是方位―俯仰型座架，主要由立柱、支座、方位调节机构，俯仰调节机构组成参见图2-1（手动座架图）。

2.1.1立柱立柱用Φ300×4.5mm钢管焊接而成，立柱底部用槽钢和角钢焊接成十字架结构，十字架的四只脚直接连接在地面基础上。

2.1.2支座支座由圆筒、钢板焊接后加工而成用M12螺栓连接到立柱的上部，在支座的顶部有两个支耳与天线中心筒通过铰支座连接另有一个铰支座与俯仰调节机构连接，可使天线上下作俯仰运动。

2.1.3方位及俯仰调节机构方位调节机构是装在支座上的方位微调机构，通过此机构可以实现对方位角的微调，以便使天线能准确对准目标(大范围调整可松开支座与立柱连接螺栓进行各方位调整)。

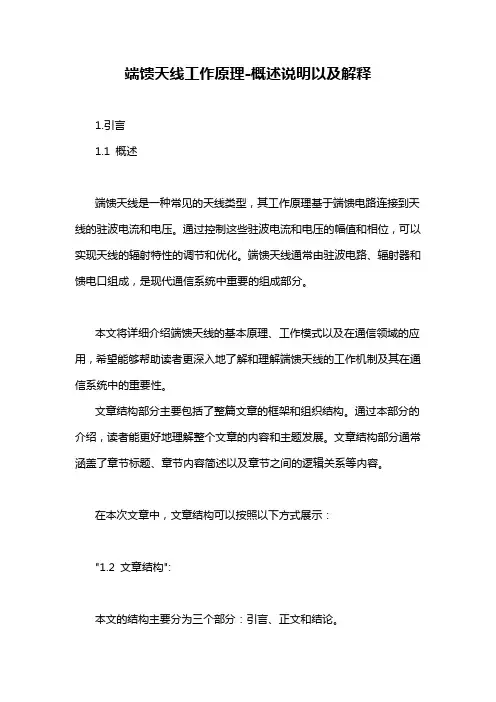

端馈天线工作原理-概述说明以及解释1.引言1.1 概述端馈天线是一种常见的天线类型，其工作原理基于端馈电路连接到天线的驻波电流和电压。

通过控制这些驻波电流和电压的幅值和相位，可以实现天线的辐射特性的调节和优化。

端馈天线通常由驻波电路、辐射器和馈电口组成，是现代通信系统中重要的组成部分。

本文将详细介绍端馈天线的基本原理、工作模式以及在通信领域的应用，希望能够帮助读者更深入地了解和理解端馈天线的工作机制及其在通信系统中的重要性。

文章结构部分主要包括了整篇文章的框架和组织结构。

通过本部分的介绍，读者能更好地理解整个文章的内容和主题发展。

文章结构部分通常涵盖了章节标题、章节内容简述以及章节之间的逻辑关系等内容。

在本次文章中，文章结构可以按照以下方式展示："1.2 文章结构":本文的结构主要分为三个部分：引言、正文和结论。

- 引言部分将介绍端馈天线的基本概念和应用背景，引出本文的主题。

- 正文部分将深入探讨端馈天线的基本原理、工作模式以及在通信领域的应用。

具体内容包括端馈天线的结构特点、射频信号的传输原理、天线阵列的设计等方面。

- 结论部分将对整篇文章进行总结，探讨端馈天线未来的发展趋势和应用前景，同时提出对读者的思考和启发。

通过以上文章结构的布局，读者可以清晰地了解整篇文章的内容安排和逻辑发展，有助于更好地理解端馈天线的工作原理及其在通信领域的应用。

1.3 目的本文旨在深入探讨端馈天线的工作原理，帮助读者了解端馈天线的基本原理、工作模式以及在通信领域的应用。

通过对端馈天线的详细分析，读者将能够更好地理解其在无线通信系统中的作用和重要性，以及如何优化和改进端馈天线的设计和性能。

同时，本文也旨在为相关领域的研究人员和工程师提供参考和指导，促进端馈天线技术的进步和应用。

2.正文2.1 端馈天线的基本原理：端馈天线是一种常用的天线类型，它采用传输线作为馈电线，通过在传输线上加入适当的馈电点来使天线高效地辐射电磁波。

八木天线由来及原理说明八木天线的原理可以通过以下几个方面进行说明：1.结构构造：八木天线由一个主动子和多个被动子组成。

主动子是天线的驱动元件，负责向被动子提供电磁能量。

被动子则是用来辐射电磁波的元件，它根据主动子提供的电磁能量进行振荡和辐射。

2.反射板：八木天线的主动子和被动子之间有一个反射板，它起到了反射和聚焦电磁波的作用。

反射板通常是金属制成的，可以将主动子辐射的电磁波反射到被动子上，增加天线的辐射效率。

3.四元相控阵：八木天线的被动子通常是按照特定的排列方式布置在反射板上。

这些被动子构成了一个四元相控阵，通过对每个被动子的电磁能量和相位进行精确控制，可以实现天线的波束调节和方向控制。

4.宽频带特性：八木天线具有宽频带特性，即在一定频段内能够辐射或接收电磁波。

这是因为八木天线的结构中包含了多个被动子，每个被动子都对应一个特定的频率范围。

通过调整每个被动子的位置和相位，可以实现整个天线在不同频率下的辐射效果。

5.高增益特性：八木天线具有高增益的特性，即可以将周围的电磁波能量更好地聚焦在接收或发射方向上。

这是因为八木天线中的反射板和被动子的结构可以起到折射和反射电磁波的作用，使得天线的有效接收或发射范围更窄，能量更集中。

八木天线的原理和结构使得它在许多领域得到了广泛的应用。

例如，在电视和无线通信中，八木天线被用于接收和发射信号。

由于八木天线具有方向性较强的特点，可以有效地减少电波的干扰和损耗，提高接收和传输的质量。

此外，八木天线也常用于雷达和天文观测等领域。

在雷达中，八木天线可以用来发射和接收脉冲信号，实现对目标的探测和测距。

在天文观测中，八木天线的高增益和方向性特点可以帮助科学家更好地观测和研究天体现象。

总之，八木天线是一种结构特殊并且具有较高性能的天线。

它的原理基于偶极子天线的特性，通过构造和控制反射板和被动子的位置和相位，实现对电磁波的辐射和接收。

八木天线在电波通信、雷达和天文观测等领域中都有广泛的应用。

在移动通信系统中，空间无线信号的发射和接收都是依靠移动天线来实现的。

因此，天线对于移动通信网络来说，起着举足轻重的作用，如果天线的选择不好，或者天线的参数设置不当，都会直接影响到整个移动通信网络的运行质量。

本章将介绍天线的基本工作原理、结构、种类、技术参数以及天线的选择等知识。

11.1 天线的基本工作原理当导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图11-1a、b所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，电场就散播在周围空间，如图11-1c所示，这时两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而电磁波辐射能力较强。

a）两导线平行 b）两导线平行呈现一定夹角 c）两导线平行呈现180°图9-1 电磁波的辐射能力与导线的形状从实质上讲天线是一种转换器，它可以把在封闭的传输线中传输的电磁波转换为在空间中传播的电磁波，也可以把在空间中传播的电磁波转换为在封闭的传输线中传输的电磁波。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的对称振子称为半波振子；两臂总长与波长相等的振子，称为全波对称振子。

将振子折合起来的，称为折合振子。

半波振子如图11-2所示。

图11-2 半波振子由于单个天线的辐射方向性不够强，为了得到方向性较强的天线，常采用天线阵列的形式，所谓天线阵列就是将许多个天线按照一定的方式进行排列所形成的阵列，输入到每个天线的信号的幅度和相位都可以是不同的，这样通过合理控制各天线输入信号的幅度与相位，就可以得到所需要的天线特性。

电磁波在自由空间或传输线内的传播过程中是相互独立的，向左传播的电磁波的存在不会影响向右传播的电磁波，因此一副天线可以同时作为接收和发射天线进行工作。

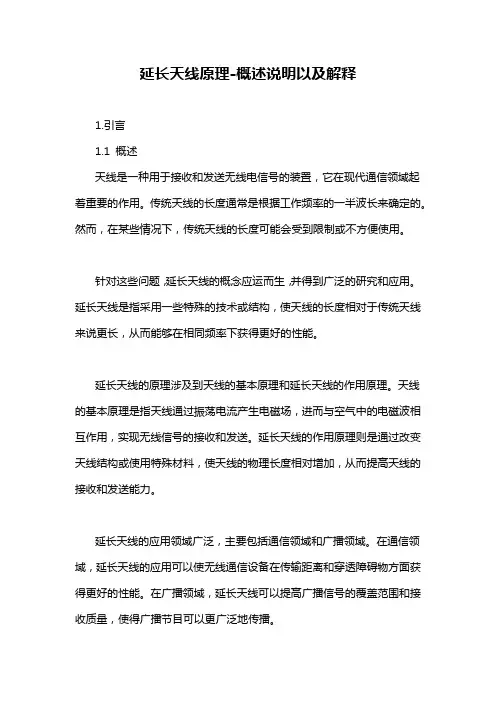

延长天线原理-概述说明以及解释1.引言1.1 概述天线是一种用于接收和发送无线电信号的装置，它在现代通信领域起着重要的作用。

传统天线的长度通常是根据工作频率的一半波长来确定的。

然而，在某些情况下，传统天线的长度可能会受到限制或不方便使用。

针对这些问题，延长天线的概念应运而生，并得到广泛的研究和应用。

延长天线是指采用一些特殊的技术或结构，使天线的长度相对于传统天线来说更长，从而能够在相同频率下获得更好的性能。

延长天线的原理涉及到天线的基本原理和延长天线的作用原理。

天线的基本原理是指天线通过振荡电流产生电磁场，进而与空气中的电磁波相互作用，实现无线信号的接收和发送。

延长天线的作用原理则是通过改变天线结构或使用特殊材料，使天线的物理长度相对增加，从而提高天线的接收和发送能力。

延长天线的应用领域广泛，主要包括通信领域和广播领域。

在通信领域，延长天线的应用可以使无线通信设备在传输距离和穿透障碍物方面获得更好的性能。

在广播领域，延长天线可以提高广播信号的覆盖范围和接收质量，使得广播节目可以更广泛地传播。

总之，延长天线原理在现代无线通信和广播领域具有重要的意义。

通过改变传统天线的结构和材料，可以实现天线长度的延长，从而提高天线的性能和应用效果。

展望未来，随着科技的不断进步和创新，延长天线原理将继续发展，为无线通信和广播领域的发展带来更多的可能性。

1.2文章结构1.2 文章结构本文将分为三个主要部分进行阐述：引言、正文和结论。

引言部分将概述延长天线的原理，并介绍文章的结构和目的。

首先，我们将简要介绍天线的基本原理，以便读者可以理解延长天线的相关概念。

接着，我们将阐述延长天线的作用原理，从而引出延长天线在不同领域的应用。

最后，我们将明确本文的目的，即介绍延长天线原理，并展望其未来的发展趋势。

正文部分将详细阐述延长天线的原理和应用领域。

首先，我们将深入讲解天线的基本原理，包括其结构和工作原理。

通过了解天线的基本原理，读者将更加容易理解延长天线的概念和作用。

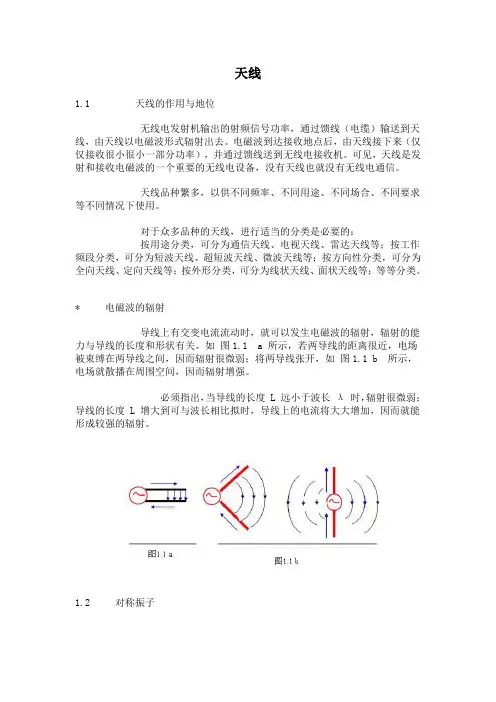

天线1.1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。

* 电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度 L 远小于波长λ时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子, 见图1.2 a 。

另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子, 见图1.2 b 。

1.3 天线方向性的讨论1.3.1 天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

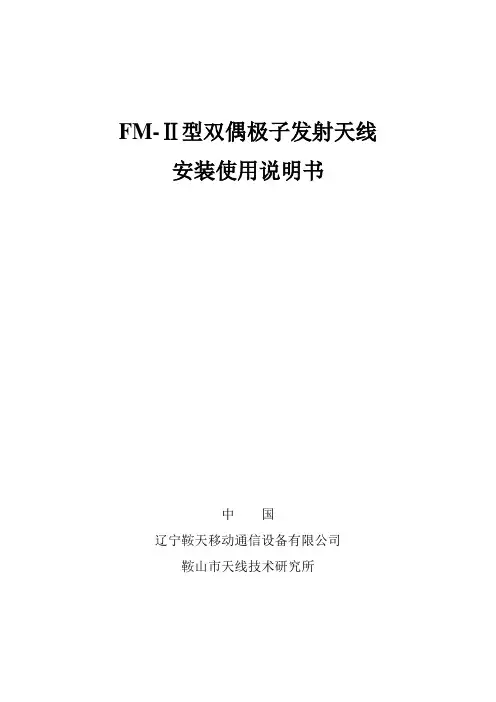

FM-Ⅱ型双偶极子发射天线安装使用说明书中国辽宁鞍天移动通信设备有限公司鞍山市天线技术研究所目录一、天线结构二、主要技术指标三、装卸运输与存放四、排布方式及辐射场形五、安装前的准备六、安装七、故障与处理一、天线结构1、天线系统结构（见图一）①②③④①单元板天线②分馈电缆③功率分配器④主馈管（图一）天线系统结构示意图FM-Ⅱ型双偶极子发射天线系统主要由单元板天线、分馈电缆和功率分配器组成。

2、单元板天线结构（见图二）（图一）单元板天线外观图单元板天线由两组单元振子通过同轴平衡转换器并由振子支座固定在反射板上组成；振子外导体采用合金铝或不锈钢制做，内导体铜镀银，反射板采用镀锌碳钢或不锈钢，因而其重量轻、增益高、耐腐蚀。

功率分配器全部由铜件组成，且内导体镀银。

分馈电缆根据不同需求可以设计成等长或不等长的形式，不等长分馈电缆的采用使发射变为旋转场，从而达到了驻波性能好，场形均匀的目的。

①天线振子②输入接口③振子支座④反射板⑤短路调节片⑥馈电点保护罩（图二）单元板天线结构二、主要技术指标1、频率范围：87.5-108MHz2、单元板输入接口：L36K或L27K3、特性阻抗：50Ω4、驻波比：S≤1.105、额定功率：100W-20KW6、增益：2层4面4.8dB4层4面7.8dB6层4面9.3dB单板 5.5dB7、极化形式：水平极化（垂直极化）8、单板重量：约40kg9、风速负载：150km/h10、单元板天线场形图（见图三）：水平面方向图垂直面方向图（图三）单元板天线场形图三、装卸运输与存放天线属于精密电气设备，因此在装卸、运输过程中要注意安全，严禁碰撞，严禁与有腐蚀性物品放在一起。

四、排布方式及辐射场形用户可根据需要选择不同的天线层数和不同的排布方式，以达到理想的辐射效果。

本天线可排布为相邻两面布置、三面布置和四面布置。

1、相邻两面布置相邻两面布置是根据定向发射要求布置的，每层的两块单元板天线互为90°角安装（见图四）。

天线的基本知识天线是无线通信中的重要组成部分，其作用是将电信号转换为电磁波进行传输或接收。

天线是无线通信系统中的关键元件，其性能直接影响到通信质量和距离等因素。

下面将介绍天线的基本知识。

一、天线的定义和作用天线是一种用于发射或接收电磁波的装置。

在无线通信中，天线的作用是将电信号转换为电磁波发射出去，或者将接收到的电磁波转换为电信号进行处理。

天线在无线通信系统中起着桥梁的作用，连接着发射机和接收机之间的电信号与电磁波之间的转换。

二、天线的基本原理天线的工作原理是基于电磁学的知识。

当电流通过天线时，会在天线附近产生电磁场。

这个电磁场会随着电流的变化而产生变化，从而形成电磁波并辐射出去。

当接收到的电磁波通过天线时，会在天线上感应出电流，从而实现电磁波到电信号的转换。

三、天线的结构和类型天线的结构形式多种多样，常见的有单极天线、双极天线、方向天线、全向天线等。

单极天线是指由一个导体构成的天线，常见的有垂直天线和水平天线。

双极天线是由两个导体构成的天线，常见的有偶极子天线和环形天线。

方向天线是指天线辐射或接收信号的主要方向是有限的，适用于需要指向性传输的场景。

全向天线是指天线辐射或接收信号的主要方向是全方向的，适用于需要全向传输的场景。

四、天线的性能指标天线的性能指标主要包括增益、方向性、频率响应、波束宽度、驻波比等。

增益是指天线在某个方向上辐射或接收信号的能力，是衡量天线性能好坏的重要指标。

方向性是指天线在某个方向上辐射或接收信号的能力相对于其他方向的能力。

频率响应是指天线在不同频率上的辐射或接收信号的能力。

波束宽度是指天线主瓣辐射功率下降到峰值功率的一半所对应的角度范围。

驻波比是指天线输入端的驻波比，用来衡量天线和传输线之间的匹配程度。

五、天线的应用领域天线广泛应用于无线通信、卫星通信、雷达、无线电广播、电视、导航系统等领域。

在无线通信中，天线是移动通信、无线局域网等系统中的重要组成部分，直接影响通信质量和距离。

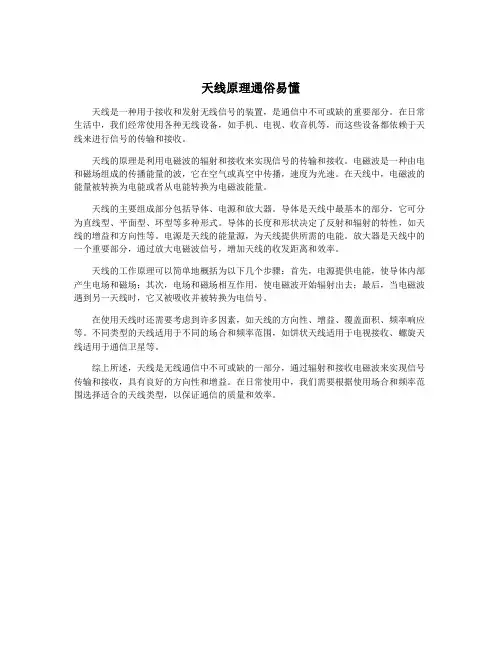

天线原理通俗易懂
天线是一种用于接收和发射无线信号的装置，是通信中不可或缺的重要部分。

在日常生活中，我们经常使用各种无线设备，如手机、电视、收音机等，而这些设备都依赖于天线来进行信号的传输和接收。

天线的原理是利用电磁波的辐射和接收来实现信号的传输和接收。

电磁波是一种由电和磁场组成的传播能量的波，它在空气或真空中传播，速度为光速。

在天线中，电磁波的能量被转换为电能或者从电能转换为电磁波能量。

天线的主要组成部分包括导体、电源和放大器。

导体是天线中最基本的部分，它可分为直线型、平面型、环型等多种形式。

导体的长度和形状决定了反射和辐射的特性，如天线的增益和方向性等。

电源是天线的能量源，为天线提供所需的电能。

放大器是天线中的一个重要部分，通过放大电磁波信号，增加天线的收发距离和效率。

天线的工作原理可以简单地概括为以下几个步骤：首先，电源提供电能，使导体内部产生电场和磁场；其次，电场和磁场相互作用，使电磁波开始辐射出去；最后，当电磁波遇到另一天线时，它又被吸收并被转换为电信号。

在使用天线时还需要考虑到许多因素，如天线的方向性、增益、覆盖面积、频率响应等。

不同类型的天线适用于不同的场合和频率范围，如饼状天线适用于电视接收、螺旋天线适用于通信卫星等。

综上所述，天线是无线通信中不可或缺的一部分，通过辐射和接收电磁波来实现信号传输和接收，具有良好的方向性和增益。

在日常使用中，我们需要根据使用场合和频率范围选择适合的天线类型，以保证通信的质量和效率。

天线的指标与结构
天线的指标是指天线的性能参数，常见的指标有增益、方向性、频率范围、驻波比、工作带宽、极化方式等。

1. 增益：天线的增益是指天线在某一方向上辐射或接收的能量相对于参考天线（理想点源天线）的增益。

增益越高表示天线的辐射或接收能力越强。

2. 方向性：天线的方向性是指天线在不同方向上的辐射或接收能力不同。

一般来说，天线的方向性越强，辐射或接收的能量越集中。

3. 频率范围：天线的频率范围是指天线能够工作的频率范围。

不同的天线适用于不同的频率范围。

4. 驻波比：天线的驻波比是指天线输入端的驻波比，用来描述天线输入端的匹配情况。

驻波比越小，表示天线的输入端匹配度越好。

5. 工作带宽：天线的工作带宽是指天线能够正常工作的频率范围。

工作带宽越大，表示天线能够在更广泛的频率范围内工作。

6. 极化方式：天线的极化方式是指天线辐射或接收电磁波时的电场或磁场方向。

常见的极化方式有垂直极化、水平极化、圆极化等。

天线的结构根据不同的应用和工作频率可以有很多种形式，常见的天线结构包括：
1. 线性天线：如半波长天线、全波长天线、偶极子天线等。

2. 短天线：如螺旋天线、贴片天线、微带天线等。

3. 阵列天线：由多个天线元件组成的天线阵列，可以实现更强的方向性和增益。

4. 反射天线：如抛物面天线、开口天线等，通过反射面来增强辐射或接收能力。

5. 微波天线：如波导天线、开槽天线等，适用于高频率和微波频段的应用。

不同的天线结构适用于不同的应用场景和工作频率，选择适合的天线结构可以提高天线的性能和效果。

抛物面天线的工作原理标题：抛物面天线的工作原理引言概述：抛物面天线是一种常用于卫星通信、雷达和微波通信等领域的天线类型。

其独特的结构和工作原理使其具有较高的性能和效率。

本文将详细介绍抛物面天线的工作原理及其在通信领域的应用。

一、抛物面天线的结构1.1 抛物面反射器：抛物面天线的关键部件是抛物面反射器，通常由金属或者其他导电材料制成。

其曲率和尺寸决定了天线的聚焦能力和频率响应。

1.2 馈源：馈源是将信号输入到抛物面反射器的装置，通常位于抛物面反射器的焦点处。

常见的馈源类型包括螺旋天线、饵源和微带天线等。

1.3 支撑结构：为了保持抛物面反射器的形状和稳定性，抛物面天线通常需要支撑结构，如支架或者支撑杆。

二、抛物面天线的工作原理2.1 聚焦能力：抛物面反射器的曲率使其能够将来自馈源的信号聚焦到一个点上，从而增强信号的强度和方向性。

2.2 波束宽度：抛物面天线的波束宽度取决于抛物面反射器的曲率半径和直径，通常较窄，适合于长距离通信和雷达应用。

2.3 频率响应：抛物面天线的频率响应取决于抛物面反射器的形状和材料，通常具有较宽的工作频段。

三、抛物面天线在卫星通信中的应用3.1 高增益：抛物面天线具有较高的增益，适合于接收微弱的卫星信号并提供稳定的通信链接。

3.2 长距离通信：抛物面天线的波束宽度较窄，适合于长距离通信，如卫星到地面的通信和卫星之间的通信。

3.3 抗干扰性能：抛物面天线具有较好的抗干扰性能，能够有效地过滤掉外部干扰信号，提高通信质量。

四、抛物面天线在雷达系统中的应用4.1 高分辨率：抛物面天线的聚焦能力和波束宽度使其能够实现高分辨率的雷达成像，用于目标检测和跟踪。

4.2 长距离探测：抛物面天线具有较高的增益和灵敏度，适合于长距离目标探测和跟踪。

4.3 多功能性：抛物面天线可根据需要进行波束调整和频率调整，适合于不同类型的雷达应用。

五、抛物面天线在微波通信中的应用5.1 高速数据传输：抛物面天线具有较高的增益和方向性，适合于高速数据传输和远距离通信。

垂直水平极化天线内部结构摘要：1.垂直水平极化天线的定义与原理2.垂直水平极化天线的内部结构3.垂直水平极化天线的应用领域正文：【1.垂直水平极化天线的定义与原理】垂直水平极化天线，简称垂直天线，是一种能够在垂直方向上发射和接收电磁波的天线。

与水平极化天线相比，垂直天线具有更好的信号接收性能，因为它可以接收到来自各个方向的信号，而水平极化天线只能接收水平方向的信号。

垂直天线的原理是利用电磁波在垂直方向上的传播特性，通过调整天线的结构和参数，使得电磁波能够在垂直方向上产生最大的辐射。

同时，垂直天线也能够有效地抑制水平方向上的电磁波辐射，从而提高信号接收的质量和稳定性。

【2.垂直水平极化天线的内部结构】垂直天线的内部结构主要包括天线振子、反射器、馈电线等部分。

天线振子是垂直天线的核心部件，它负责产生和辐射电磁波。

天线振子通常由一个垂直放置的金属棒或金属片组成，可以通过调整其长度、宽度、形状等参数来实现对电磁波的调控。

反射器是垂直天线的一个重要组成部分，它位于天线振子的上方，负责反射和聚焦电磁波。

反射器的作用是将天线振子产生的电磁波反射回天线振子，并使其在垂直方向上产生最大的辐射。

馈电线是连接天线振子和反射器的传输线路，负责传输电磁波信号。

馈电线的设计要求低损耗、高隔离，以保证电磁波信号的传输质量和稳定性。

【3.垂直水平极化天线的应用领域】垂直天线广泛应用于通信、广播、导航等领域。

在通信领域，垂直天线被广泛应用于移动通信、卫星通信、无线电通信等系统中，因为它可以提供更好的信号接收性能和更大的覆盖范围。

在广播领域，垂直天线被用于广播电视、调频广播等系统中，因为它可以提供更稳定和更清晰的信号。

引向天线的结构及其工作原理
引向天线的结构：引向天线。

它有几根金属棒组成，其中一根是辐射器，辐射器后面一根较长的为反射器，前面数根较短的是引向器。

辐射器通常用折迭式半波振子。

天线最大辐射方向与引向器的指向相同。

八木天线的优点是结构简单、轻便坚固、馈电方便；缺点频带窄、抗干扰性差。

在超短波通信和雷达中应用。

工作原理：
引向天线与对数周期天线的比较一引向天线的工作原理引向
天线正是应用了反射器和引向器的概念，在不需要辐射的方向加上反射器，需要辐射的方向加上...
振子长度。

馈线。

频带不同点。

引向器和反射器的概念两振子间距一般反射器引向器。

无源振子作引向器和反射器U “1” “2” 可通过调节振子2的自阻抗，以及两振子之间的互阻抗，调节两振子电流的相位差引向天线原理是磁感应强度B所遵从的基本原理。

它可以由磁场力的叠加原理导出。

若空间一点有运动电荷或电流产生的磁感应强度B₁、永磁体的磁感应强度B₂、变化电场产生的磁感应强度B3，则该点的总磁感应强度为：B1+B2+B3的矢量之和。

J型天线的原理在无线通信领域，天线作为信号传输的重要组件，其种类繁多，功能各异。

其中，J型天线因其独特的结构和性能，在多种通信系统中占有重要的地位。

本文将详细阐述J型天线的原理，包括其基本结构、工作原理、辐射特性以及在实际应用中的表现。

一、J型天线的基本结构J型天线，顾名思义，其形状类似于英文字母“J”。

它主要由两部分组成：一是直线部分，也称为馈电部分，它连接到传输线上，负责信号的输入和输出；二是弯曲部分，这部分形成了天线的辐射体，负责将电磁能量转换为空间中的电磁波，或将空间中的电磁波转换为电磁能量。

二、J型天线的工作原理J型天线的工作原理主要基于电磁波的辐射和接收。

当电流通过天线的馈电部分时，它会在天线的辐射体上产生交变的电磁场。

这个交变的电磁场会激发空间中的电磁波，从而实现信号的传输。

同样地，当空间中的电磁波遇到天线的辐射体时，它会在天线上感应出电流，从而实现信号的接收。

具体来说，J型天线的辐射特性与其结构密切相关。

由于J型天线具有弯曲的辐射体，这使得它在某些方向上的辐射能力得到增强，而在其他方向上的辐射能力被削弱。

这种方向性的辐射特性使得J型天线在某些特定的通信场景中表现出色。

三、J型天线的辐射特性1. 方向性：J型天线的辐射方向图通常呈现出一定的方向性，即在某些方向上的辐射强度较大，而在其他方向上的辐射强度较小。

这种方向性可以通过调整天线的结构参数来优化，以满足不同通信系统的需求。

2. 阻抗匹配：为了实现高效的信号传输，J型天线的输入阻抗需要与传输线的特性阻抗相匹配。

阻抗匹配的好坏直接影响到天线的辐射效率和信号传输质量。

因此，在设计J型天线时，需要对其阻抗特性进行仔细的调整和优化。

3. 带宽：J型天线的带宽是指其能够有效工作的频率范围。

带宽的大小取决于天线的结构、材料等因素。

为了拓宽天线的带宽，可以采用多种技术手段，如使用宽带匹配网络、优化天线结构等。

四、J型天线在实际应用中的表现由于J型天线具有独特的辐射特性和良好的阻抗匹配性能，它在多种通信系统中得到了广泛的应用。
