上海交通大学研究生入学考试488基本电路理论非正弦稳态

考试内容比例：Fra bibliotek卷面成绩150分）
1、填空（40分）
2.简单分析计算（70分）
3、综合分析计算（2х20=40分）
基本内容及范围:
1、电路的基本概念与基本电路定律
2、电阻电路的一般分析：电路等效分析，网孔电流法，节点电压法
3、常用电路定理：叠加与齐次性定理；等效电源定理；最大功率传输定理。
4、一阶动态电路的三要素分析：动态电路中初始值的确定
厦门理工学院
2021年专业学位硕士研究生入学考试专业课课程考试大纲
一、考试科目代码和名称:电路分析（911）
考试要求：
1、本考试大纲适用于厦门理工学院电子信息专业学位硕士研究生的入学考试。
2、课程考试旨在考查学生对有关电路方面的基础理论、基本概念、基本知识和解决基本、实际问题的能力。
考试方式：笔试、闭卷（可携带不具有编程及存储功能的计算器、可携带直尺、三角尺、圆规、量角器等作图工具）。
5、正弦稳态电路分析：等效阻抗，功率因数，有功功率，无功功率等。
6、电路的频率响应：网络函数的求解。
参考教材：作者：邱关源《电路》(第5版）高等教育出版社

电路理论_中国矿业大学中国大学mooc课后章节答案期末考试题库2023年1.在电路中存在非线性元件，即使电源为正弦信号，结果也会出现非正弦信号。

答案:正确2.任一无源二端电阻电路，均可等效于一电阻，值为端口电压与端口电流之比。

答案:正确3.已知某一元件的电压u=100cos（314t-30º）V，电流i=10cos（314t+60º）A，关联参考方向，它可能是（）元件。

答案:电容4.正弦稳态电路中，下列叙述正确的有（）。

答案:电阻电压与电阻电流同相5.正弦稳态电路中，下列表达式错误的有（）。

答案:6.RLC并联电路中，测得谐振时电阻上流过的电流为3A，电感上流过的电流为4A，则电路的总电流是（）。

答案:3A7.处于谐振状态的RLC串联电路，下列叙述不正确的有（）。

答案:电源输出的有功功率最小8.下列元件特性表达式中，描述正确的有（）。

答案:_9.三相对称交流电路的瞬时功率为（）。

答案:一个常量，其值恰好等于有功功率10.关于电源等效变换的关系，下列叙述哪个是正确的（）。

答案:当一个电流源is与一个电阻R相串联时，可以等效为电流源is11.耦合线圈的初级自感和次级自感分别为3H和7H，则线圈的互感至多为（）H。

答案:4.5812.已知某一支路由一个Us=10V的理想电压源与一个R=2Ω的电阻相串联，则这个串联电路对外电路来讲，可用（）来进行等效。

答案:Is=5A的理想电流源与R=2Ω的电阻相并联的电路13.已知一个Us=20V的理想电压源与一个R=4Ω的电阻相并联，则这个并联电路的等效电路可用（）表示答案:Us =20V的理想电压源14.已知一个Is =4A的理想电流源与一个R=10Ω的电阻相串联，则这个串联电路的等效电路可用（）表示。

答案:Is =4A的理想电流源15.小信号等效电路中的动态电阻与电路的工作点有关。

答案:正确16.已知某个电容在基波下的容抗为90Ω，则该电容在3次谐波下的容抗值为Ω。

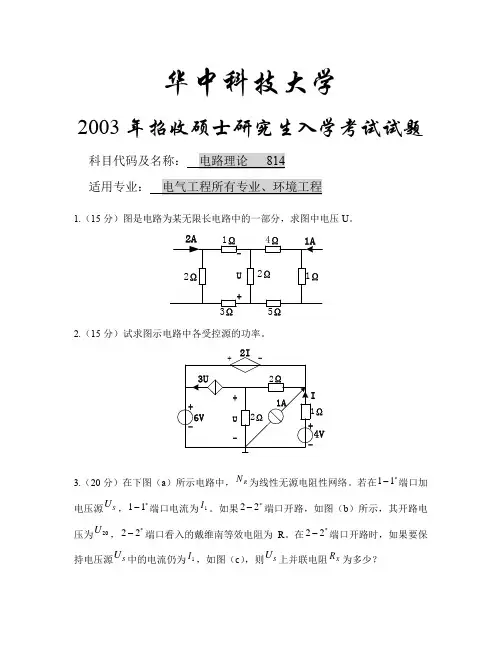

华中科技大学2003年招收硕士研究生入学考试试题1.（15分）图是电路为某无限长电路中的一部分，求图中电压U 。

2A2.（15分）试求图示电路中各受控源的功率。

3.（20分）在下图（a ）所示电路中，R N 为线性无源电阻性网络。

若在*-11端口加电压源S U ，*-11端口电流为1I 。

如果*-22端口开路，如图（b ）所示，其开路电压为20U ，*-22端口看入的戴维南等效电阻为R 。

在*-22端口开路时，如果要保持电压源S U 中的电流仍为1I ，如图（c ），则S U 上并联电阻X R 为多少？SU2RSUSU4.（20分）在图示工频（f=50Hz ）正弦稳态电路中，已知功率表的读数为100W ，电压表V 的读数为100V ，电流表1A 和2A 的读数相等，电压表2V 的读数是1V 读数的一半，求参数R 、L 和C 。

WVA 1A 2V 2V 1CLR **5.（20分）图示正弦稳态电路，已知t u S 4sin 210=V ，欲使S u 和i 同相位，求参数C 。

Su 2HF1bc6.（15分）在图示正弦稳态三相电路中，已知功率表的读数为1000W ，电源相电压为220V ，A 相线电流为5A 。

求感性负载Z 的值及三相总功率P 。

W**A BC Z Z ZΩ207.（15分）图示电路中，松弛二端口网络P 的Z 参数为：Ω==Ω=6,10211211j Z Z Z ，Ω=422Z 。

问：L Z 为何值时获得的有功功率最大？并求此最大功率。

Z LΩ5+-V015∠Ω-5j P8.（15分）图示含理想运算放大器的电路，S u 为激励，开路电压0u 为响应，试确定电路的网络函数、冲击响应及固有频率。

9.（15分）图示电路，开关S 闭合前处于稳态，t=0时，合上开关S ，求t ＞0后流过开关S 的电流i 。

H2L华中科技大学2003年招收硕士研究生入学考试试题答案一、答案解析：本题主要考察替代定理、诺顿电路定理，做出等效变换，再采用节点法或回路法解答本题。

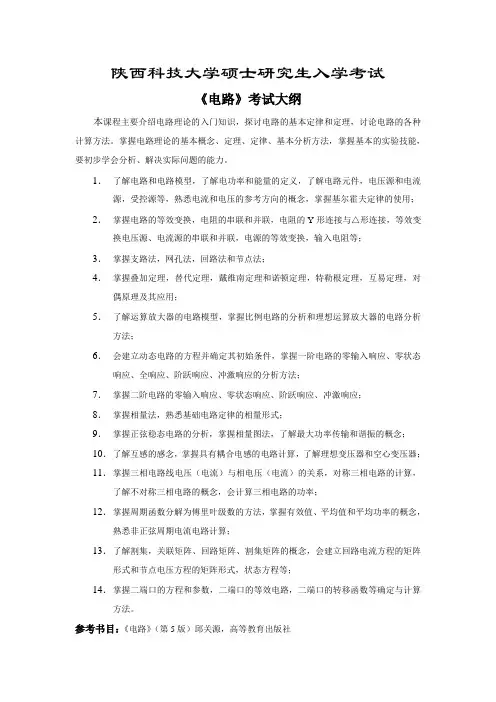

陕西科技大学硕士研究生入学考试《电路》考试大纲本课程主要介绍电路理论的入门知识，探讨电路的基本定律和定理，讨论电路的各种计算方法。

掌握电路理论的基本概念、定理、定律、基本分析方法，掌握基本的实验技能，要初步学会分析、解决实际问题的能力。

1．了解电路和电路模型，了解电功率和能量的定义，了解电路元件，电压源和电流源，受控源等，熟悉电流和电压的参考方向的概念，掌握基尔霍夫定律的使用；2．掌握电路的等效变换，电阻的串联和并联，电阻的Y形连接与△形连接，等效变换电压源、电流源的串联和并联，电源的等效变换，输入电阻等；3．掌握支路法，网孔法，回路法和节点法；4．掌握叠加定理，替代定理，戴维南定理和诺顿定理，特勒根定理，互易定理，对偶原理及其应用；5．了解运算放大器的电路模型，掌握比例电路的分析和理想运算放大器的电路分析方法；6．会建立动态电路的方程并确定其初始条件，掌握一阶电路的零输入响应、零状态响应、全响应、阶跃响应、冲激响应的分析方法；7．掌握二阶电路的零输入响应、零状态响应、阶跃响应、冲激响应；8．掌握相量法，熟悉基础电路定律的相量形式；9．掌握正弦稳态电路的分析，掌握相量图法，了解最大功率传输和谐振的概念；10．了解互感的感念，掌握具有耦合电感的电路计算，了解理想变压器和空心变压器；11．掌握三相电路线电压（电流）与相电压（电流）的关系，对称三相电路的计算，了解不对称三相电路的概念，会计算三相电路的功率；12．掌握周期函数分解为傅里叶级数的方法，掌握有效值、平均值和平均功率的概念，熟悉非正弦周期电流电路计算；13．了解割集，关联矩阵、回路矩阵、割集矩阵的概念，会建立回路电流方程的矩阵形式和节点电压方程的矩阵形式，状态方程等；14．掌握二端口的方程和参数，二端口的等效电路，二端口的转移函数等确定与计算方法。

参考书目：《电路》（第5版）邱关源，高等教育出版社。
