马氏体相变及形状记忆合金

合金产生宏观变形 变形随之消失
变形在Ms以上进行 无双程记忆效应
形状记忆
形状记忆合金的应用
阿波罗11号——天线
机械应用
自控元件
形状记忆合金制成的水龙头上的温度调节装置
制作发动机 利用形状记忆合金在高温、低温时发生相变，
产生形状的改变，并伴随极大的应力，实现机械能、 热能之间的相互转换。
课堂练习 简述形状记忆效应的种类及其特点。
形状记忆合金可以分为三种： 镍钛系 铜系 铁系
其性能见P51 表5-2
镍钛系
基本特点：记忆效应优良、性能稳定、生物相容性好等 一系列的优点。但制造过程较复杂、价格高昂。
（一）Ti-Ni基记忆合金中的基本相和相变
母相是CsCl结构的体心立方晶体(B2)
铜系
基本特点：形状记忆效应好，价格便宜，易于加工制造， 但强度较低，稳定性及耐疲劳性能差，不具有生物相容 性。 主要合金：主要由Cu-Zn和Cu-Al两个二元系发展而来
Cu-Zn合金的热弹性马氏体相变温度极低，通过加入Al, Ge, Si, Sn, Be可以有效的提高相变温度，由此发展了的Cu-ZnX(X= Al, Ge, Si, Sn, Be )三元合金。加入其它组元进一 步提高性能（多元合金）
基于高分子材料中分子链的 取向与分布的变化过程
分子链的取向与分布可 受光、电、热、或化学 物质等作用的控制
SMP 可 以 是 光 敏 、 热 敏 、 电敏等不同的类型。
形状记忆高分子（shape memory polymer, 简称SMP） 热敏型SMP的工作机制
课堂练习 简述形状记忆效应的种类及其基本特点
基于非热弹性可 逆马氏体相变
Fe-Mn-Si Fe-Ni-Si Fe-Cr-Si-Mn-Co

马氏体相变分三步进行
马氏体相变的G-T转变模型
{111 } //{110 }a ' , 差1 110 // 111 a ' ，差2
平均切变角为10°45’ G-T转变模型解释了表面倾动 效应，也解释了惯习面的位向、 马氏体的位向以及结构改变， 但是，它没有解决愤习面的不 应变和不转动现象
马氏体相变 (Martensitic Transformation)
马氏体相变的一般特征
无扩散性 ：马氏体相变最本质的特征 切变性相变 共格性相变 惯习面 晶体缺陷 相变可逆性
马氏体相变
马氏体相变的热力学持征 马氏体相变机制的几个晶体学经典模型
Bain转变模型 K-S转变模型 西山转变模型 G-T转变模型
马氏体相变中的浮凸和折线
马氏体相变的切变变形模式
马氏体相变是共格性相变
共格性相变：相界面上的原子既属于母相， 也属于马氏体相
马氏体相变的惯习面(Habit Plane)
在马氏体相变中，马氏体总是沿着母相的某 一晶面开始产生，这个晶面在马氏体相变的 全过程中，既不发生畸变，也不发生转动。 这样的晶面就称为惯习面，惯习面也是两相 的交界面 一般来说，每一种金属或合金在形成马氏体 时都有自己确定的惯习面 惯习面以母相的晶面指数来表示，大多情况 下为无理数指数面
马氏体相变的三种分类方式
1. 按相变驱动力的大小分
大，几百cal/mol， 小，几cal/mol～几十cal/mol
2. 按马氏体的形成方式分
变温马氏体转变 ，马氏体的生成量是温度的函数
I. 马氏体片的数量虽温度而改变 II. 马氏体片的大小随温度而变
等温马氏体转变 ，马氏体的生成量是时间的函数

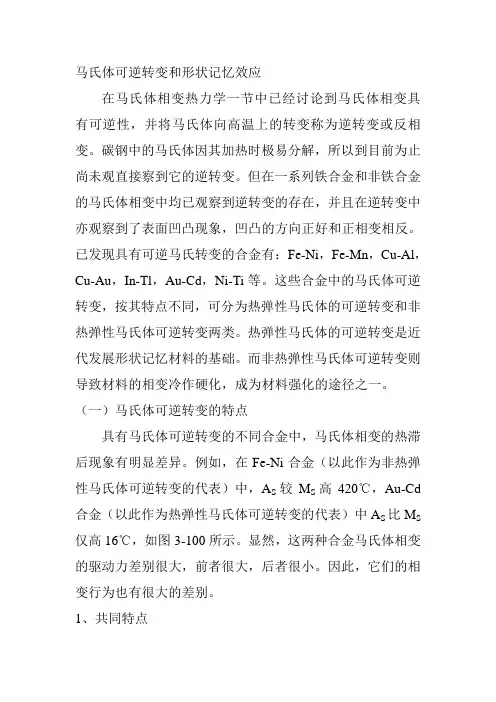

马氏体可逆转变和形状记忆效应在马氏体相变热力学一节中已经讨论到马氏体相变具有可逆性，并将马氏体向高温上的转变称为逆转变或反相变。

碳钢中的马氏体因其加热时极易分解，所以到目前为止尚未观直接察到它的逆转变。

但在一系列铁合金和非铁合金的马氏体相变中均已观察到逆转变的存在，并且在逆转变中亦观察到了表面凹凸现象，凹凸的方向正好和正相变相反。

已发现具有可逆马氏转变的合金有：Fe-Ni，Fe-Mn，Cu-Al，Cu-Au，In-Tl，Au-Cd，Ni-Ti等。

这些合金中的马氏体可逆转变，按其特点不同，可分为热弹性马氏体的可逆转变和非热弹性马氏体可逆转变两类。

热弹性马氏体的可逆转变是近代发展形状记忆材料的基础。

而非热弹性马氏体可逆转变则导致材料的相变冷作硬化，成为材料强化的途径之一。

（一）马氏体可逆转变的特点具有马氏体可逆转变的不同合金中，马氏体相变的热滞后现象有明显差异。

例如，在Fe-Ni合金（以此作为非热弹性马氏体可逆转变的代表）中，A S较M S高420℃，Au-Cd 合金（以此作为热弹性马氏体可逆转变的代表）中A S比M S 仅高16℃，如图3-100所示。

显然，这两种合金马氏体相变的驱动力差别很大，前者很大，后者很小。

因此，它们的相变行为也有很大的差别。

1、共同特点热弹性马氏体可逆转变和非热弹性马氏体可逆转变的共同特点是急速加热和冷却都不能遏制转变的进行。

在连续冷却时两种合金转变量随温度的变化都是连续的，即转变量是转变温度的函数，符合降温形成马氏体动力学的一般规律。

2、不同特点主要表现在M S以下两种合金马氏体的长大方式有着明显的差别。

（1）非热弹性马氏体在Fe-Ni合金中，连续冷却时新马氏体片不断形成，每一片都是突然出现，并迅速长大到极限尺寸。

因此，相变速率是温度下降速率的函数，马氏体是由成核率及每一片马氏体长大后的大小来决定的，而和长大速度无关。

因为Fe-Ni 合金马氏体相变驱动力很大，马氏体片长大速度极快。

片状马氏体
板条马氏体
针状马氏体
马氏体相变：
它是母相奥氏体（碳在 γ－Fe 中形 成的间隙固溶体，面心立方 FCC 点阵） 转变为马氏体的过程。
可 以 恰 当 而 简 练 的 定 义 为“ 原 子 联 动 所 引 起 的 切 变 型 点 阵 相 变 ”。母 相 中 的 原 子，不是处在各自零散状态，而是在保
在逆相变过程中，由于两相之间的点阵对应关系单一，且相变时点阵应变非常 小 ，因 而 逆 相 变 时 母 相 变 体 完 全 固 定 不 变 。这 样 一 来 ，逆 相 变 时 必 然 选 取 原 位 向 的 母 相，所以在产生热弹性相变的合金中，形状记忆效应以完全可逆的形式出现。
