下载文档原格式
第五章马氏体转变马氏体转变——当采用很快的冷却速度时（如水冷），奥氏体迅速过冷至不能进行扩散分解的低温M S点以下，此时得到的组织称为马氏体。
在转变过程中，铁原子和碳原子均不能扩散，因此其是一种非扩散型相变。
§5.1 马氏体转变的主要特征§5.2 钢中马氏体转变的晶体学§5.3 马氏体的组织形态及影响因素 §5.4 马氏体转变的热力学§5.5 马氏体转变动力学§5.6 马氏体的力学性能§5.1 马氏体转变的主要特征一、马氏体转变的非恒温性二、马氏体转变的共格性和表面浮凸现象三、马氏体转变的无扩散性四、具有特定的位向关系和惯习面五、马氏体转变的可逆性六、马氏体的亚结构一、马氏体转变的非恒温性马氏体转变开始点（M s）——必须将母相奥氏体以大于临界冷却速度的冷速过冷至某一温度以下才能发生马氏体转变，该转变温度即为M s。
马氏体转变终了点（M f）——当冷却至M s以下某一温度时，马氏体转变便不再继续进行，这个温度即为M f。
奥氏体被过冷至Ms点以下任一温度时，不需经过孕育，转变立即开始，且以极大速度进行，但转变很快停住，不能进行到终了。
为使转变能继续进行，必须降低温度，即马氏体转变是在不断降温的马氏体转变量是温度的函数，而与等温时间无关。
图5-2 马氏体转变量与温度的关系马氏体转变的非恒氏体二、马氏体转变的共格性和表面浮凸现象图5-3 钢因马氏体转变而产生的表面浮凸。
图5-4 马氏体浮凸示意图图5-5 马氏体和奥氏体切变共格交界面示意图马氏体与奥氏体之间界面上的原子既属于马氏体，又属于奥氏体，是共有的；并且整个相界面是互相牵制的，这种界面称之为“切变共格”界面。
三、马氏体转变的无扩散性马氏体转变的无扩散性：马氏体转变时只有点阵的改组而无成分的改变。
马氏体的成分与原奥氏体的成分完全一致，且碳原子在马氏体与奥氏体中相对于铁原子保持不变的间隙位置。

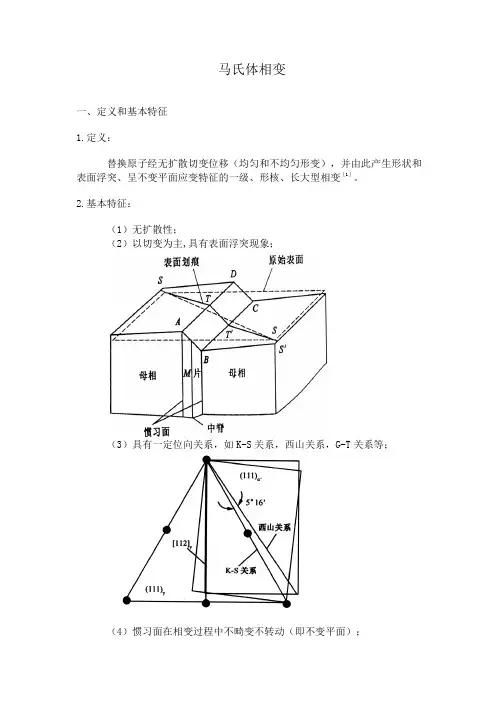

马氏体相变一、定义和基本特征1.定义：替换原子经无扩散切变位移（均匀和不均匀形变），并由此产生形状和表面浮突、呈不变平面应变特征的一级、形核、长大型相变［1］。
2.基本特征：（1）无扩散性；（2）以切变为主,具有表面浮突现象；（3）具有一定位向关系，如K-S关系，西山关系，G-T关系等；（4）惯习面在相变过程中不畸变不转动（即不变平面）；3.马氏体的主要形态（1）板条马氏体：对于钢材，中低碳钢、温度较高时易形成（下图左为光镜下的组织结构，右为电镜下的组织结构）；（2）片状马氏体：对于钢材，中高碳钢、温度较低时易形成（下图左为光镜下的组织结构，右为电镜下的组织结构）；二、马氏体转变的机理1.相变驱动力相变的驱动力来自于新、旧两相的吉布斯自由能之差。
系统总的自由能决定相变过程及相变产物微观组织的演化规律。
总的自由能包括体积化学自由能、界面能、由畸变产生的弹性应变能，如存在外加场，还应考虑外加应力场、电场、温度场及磁场等的影响［2］。
G=Gch + Gel+Gin(体积化学自由能、由畸变产生的弹性应变能、界面能三种能量不同的文献有不同的物理模型描述，这里不详细进行描述)2.马氏体转变的切变模型［3］（1）Bain模型Bain模型并不是真正意义上的切变模型，其描述了晶体点阵的改组并不涉及切变，不存在不变平面，无法解释表面浮突现象。
（2）K-S模型K-S切变能够成功地导出所测到地点阵结构和取向关系，但对于惯习面和浮突的预测与实际相差较大。
（3）G-T模型G-T模型能够很好地解释了马氏体的点阵改组、宏观变形、位向关系、表面浮凸，特别是预测了马氏体内的两种主要的亚结构——位错和孪晶，但不能解释惯习面是不变平面以及低、中碳钢的位向关系。
（4）晶体学表象理论晶体学表象理论不解释原子如何移动导致相变，只根据转变起始和最终地晶体形态，预测马氏体转变地晶体学参量。
三、马氏体相变的有限元模型［4］1.介观模型（1）相变驱动力体系的自由能可表示为：G=ψ (εe ,ci,θ)-σ:ε=ψel(εe,ci)+ciψiθ(θ)i=0m∑ +ψ in(c i)-σ:ε其中，ψ为Helmholtz自由能，ψel为弹性能，ψiθ为第i个马氏体变体在温度为θ时的化学能，ψin为界面能。
