水位库容关系曲线1

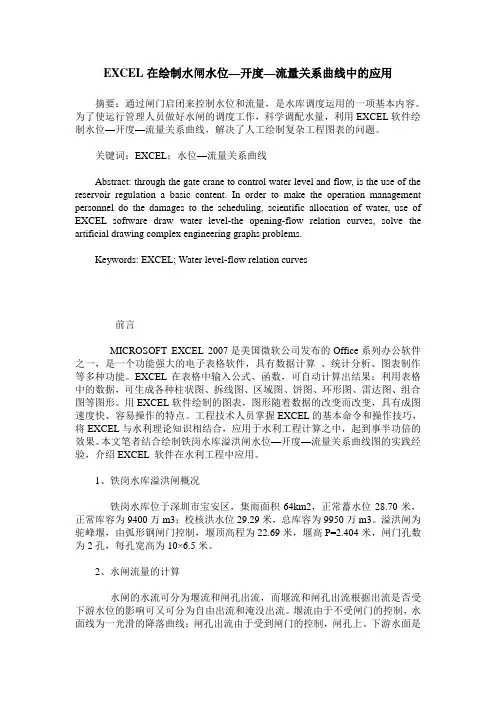

EXCEL在绘制水闸水位—开度—流量关系曲线中的应用摘要：通过闸门启闭来控制水位和流量，是水库调度运用的一项基本内容。

为了使运行管理人员做好水闸的调度工作，科学调配水量，利用EXCEL软件绘制水位—开度—流量关系曲线，解决了人工绘制复杂工程图表的问题。

关键词：EXCEL；水位—流量关系曲线Abstract: through the gate crane to control water level and flow, is the use of the reservoir regulation a basic content. In order to make the operation management personnel do the damages to the scheduling, scientific allocation of water, use of EXCEL software draw water level-the opening-flow relation curves, solve the artificial drawing complex engineering graphs problems.Keywords: EXCEL; Water level-flow relation curves前言MICROSOFT EXCEL 2007是美国微软公司发布的Office系列办公软件之一，是一个功能强大的电子表格软件，具有数据计算、统计分析、图表制作等多种功能。

EXCEL在表格中输入公式、函数，可自动计算出结果；利用表格中的数据，可生成各种柱状图、拆线图、区域图、饼图、环形图、雷达图、组合图等图形。

用EXCEL软件绘制的图表，图形随着数据的改变而改变，具有成图速度快、容易操作的特点。

工程技术人员掌握EXCEL的基本命令和操作技巧，将EXCEL与水利理论知识相结合，应用于水利工程计算之中，起到事半功倍的效果。

工　程　技　术2012年10(下)TECHNOLOGICAL P IONEERS1 防洪复核的目的和任务防洪复核的目的是根据现行有关规范和规程对水库的防洪能力和安全可靠程度进行综合技术评价，评定水库防洪安全性等级，为水库工程的运行管理、维护和加固提供依据。

防洪复核的主要从防洪标准、设计洪水、调洪、泄洪能力和土坝坝顶高程等方面进行核算和分析，并对各方面情况进行综合评价。

2 工程概况某水库总库容为２６×１０４ｍ３，根据《防洪标准》（ＧＢ５０２０１－９４）和《水利水电工程等级划分及防洪标准》（ＳＬ２５２－２０００）规定，本水库为小（１）水库，工程等别为Ⅳ等，主要建筑物为４级，正常运用洪水标准为３０年一遇（Ｐ＝３．３３％），非正常运用洪水标准为５００年一遇（Ｐ＝０．２％）。

3 设计洪水计算方法采用推理公式法计算设计洪水，利用综合单位线法辅助校核，但两者误差较大时，采用推理公式法计算结果。

3.1设计洪水计算参数-３．１．１设计雨型由于水库集水区无实测资料，仅有简单水库登记表，数据不齐全。

因此，只能采用１／１００００航测图量测地理参数，结果为：集水面积Ｆ＝４．２５ｋｍ２，干流长度为Ｌ＝３．８ｋｍ，干流比降Ｊ＝０．００４。

集水区特征参数31JL =θ＝２３．９４。

３．１．２设计暴雨（如表１）３．１．３参数产流参数（Ｆ＜１００ｋｍ２）f ＝４．８９９ｍｍ／ｈｒ，ｆ３天＝１．９６４　ｍｍ／ｈｒ。

汇流参数ｍ＝０．５３。

某水库防洪标准复核方法探讨鲁俊蓉(广东水利电力职业技术学院 广东广州 510635)摘 要:防洪复核是根据现行有关规范和规程对水库的防洪能力和安全可靠程度进行综合技术评价,评定水库防洪安全性等级,本文对某水库进行防洪标准复核,计算了设计洪水,进行了调洪演算和抗洪能力复核。

关健字:水库 防洪标准 复核３．１．４设计洪水计算结果（如表２）3.2双和马头水库调洪演算该水库是小（１）型水库，调洪库容较小，泄洪建筑物为开敞式溢洪道，溢洪道不设闸门，因此其调洪原则为：防洪限制水位与水库正常水位同高，即１０４．４６ｍ，自由泄洪。

水库特征水位及其库容水库是一种人工构筑物，用于储存水资源，供给城市居民和农田灌溉等用途。

水库特征水位及其库容是指水库正常运行时，不同水位下所储存的水容量。

水库的特征水位是指水库在不同时间段内水位的平均高度。

这个水位是由水库工程设计阶段根据多种因素确定的，包括降雨情况、河流入库流量、水库需水计划等。

特征水位一般会根据实际情况进行调整，以适应不同季节和年份的水资源需求。

水库的库容是指水库在不同水位下所能储存的水量。

库容是通过对水库进行测量和计算得出的，一般以万立方米（hm³）为单位。

库容与特征水位呈正相关关系，水位较高时，库容较大，水位较低时，库容较小。

水库的特征水位及其库容对水资源的合理管理和利用至关重要。

首先，特征水位及其库容是水库调节水量的关键依据。

在水资源有限的情况下，通过控制特征水位，可以合理分配水资源，满足城市和农田的需水量，减少枯水期和旱季的用水压力。

其次，特征水位及其库容对水库的防洪功能具有重要影响。

特征水位的设定要考虑到区域的降雨情况和水库所在地的地形地势，以便在暴雨和洪水来临时，水库能够有效吸收和调节来水量，减轻洪峰流量对下游地区的冲击和威胁。

再次，特征水位及其库容对水库的生态保护具有重要意义。

水库是一种水生态系统，水位的变化会直接影响到水库周边的生态环境。

为了保护水库生态系统的平衡和稳定，特征水位的调整应该兼顾水资源利用和生态环境保护的需要，避免对水生物和湿地的破坏。

最后，特征水位及其库容对水库的长期规划和管理也至关重要。

水库的建设和运行需要考虑到未来几十年甚至百年间的水资源需求和可持续利用。

特征水位及其库容需要根据长期气候变化、经济社会发展和水资源需求的变化进行动态调整和优化，以及时适应和满足新的需求。

总之，水库特征水位及其库容是水库运行管理和水资源保护的重要指标。

通过合理设定水位和库容，可以实现水资源的高效利用、防洪安全和生态环境保护的目标。

随着人类社会的发展和气候变化的影响，特征水位及其库容的调整和管理将成为未来水库建设和管理的重要课题。

CAD样条曲线绘制水位与库容关系曲线的技术探讨赵媛【摘要】在水利工程设计中,经常会遇到两个相互关联、对应关系确定,但又无法用确定的函数关系表达的关系量的曲线绘制及曲线应用查询. CAD软件样条曲线的自动拟合功能可以解决此类问题. 以水库水位与库容的关系曲线为例,探讨了确定坐标、绘制方格网,绘制曲线的过程;分析了曲线绘制过程易出现的问题,并提出了解决方法.【期刊名称】《黄河水利职业技术学院学报》【年(卷),期】2015(027)004【总页数】4页(P28-31)【关键词】AutoCAD;样条曲线;水位-库容;曲线绘制;拟合修正【作者】赵媛【作者单位】杨凌职业技术学院,陕西杨凌 712100【正文语种】中文【中图分类】TP3910 引言工程技术中经常会遇到两个相互关联、对应关系确定，但又无法用确定的函数关系表达的关系量，如某一河段的水位与流量关系、水库水位与库容的关系等。

对于这种情况，如果已知其中一个量（如河段流量、库容），需要求出其对应量时，传统的做法就是，先计算出不同已知量的对应量，并在方格纸上按一定比例手工点绘出不同已知量对应的点。

然后，用曲线板将各点连接成光滑的曲线。

最后，在曲线上查取某一已知量对应的量。

这种方法效率低、精度差。

AutoCAD的样条曲线命令具有自动拟合曲线的功能。

应用该命令，直接输入数据，就可以绘制出高精度的曲线。

AutoCAD的数字化绘图功能可以使曲线的查询变得简单易行，并且十分精确。

笔者从一项水利水电工程具体工作任务的完成过程入手，探讨了如何应用AutoCAD样条曲线功能绘制水位与库容关系曲线。

1 工作任务某水库水位与库容的关系如表1所示。

试绘制水库水位与库容的关系曲线。

然后，根据水位与库容的关系曲线，查出库容分别为 4.0［（m3/s）月］、18.0［（m3/s）月］、36.0［（m3/s）月］、54.0［（m3/s）月］、67.0［（m3/s）月］时的水库水位。

2 任务完成过程2.1 确定坐标、纵横比例及曲线方格网范围［1~3］（1）确定坐标。
