玉米收割机工作原理玉米收割机是一种用于收割玉米的农业机械设备，它的工作原理是通过一系列的机械和电气装置，将玉米植株从地面上割下，并将玉米籽粒和秸秆分离出来，从而实现玉米的收割和处理。
玉米收割机的工作原理涉及到多个方面的技术和工程知识，下面将详细介绍玉米收割机的工作原理。
首先，玉米收割机通过自身的动力系统驱动刀具进行割台工作。
收割机的动力系统通常由柴油发动机提供动力，通过传动系统将动力传递到割台上的刀具，刀具在运转时能够将玉米植株从地面上割下。
刀具通常采用锯齿状设计，能够有效地将玉米植株切割下来，而不会造成过多的损伤。
其次，玉米收割机还配备了输送系统，用于将被割下的玉米植株送入机器内部进行处理。
输送系统通常由输送带、链条和滚筒等部件组成，能够将被割下的玉米植株顺利地送入机器内部，为后续的处理工作提供原料。
在机器内部，玉米收割机还配备了分离系统，用于将玉米籽粒和秸秆进行有效地分离。
分离系统通常由凹凸滚筒和风选系统组成，凹凸滚筒能够将玉米籽粒和秸秆进行有效地分离，而风选系统则能够将轻质的秸秆和杂质通过风力吹出机器外部，从而实现玉米籽粒和秸秆的分离。
最后，玉米收割机还配备了储存系统，用于将收割下来的玉米籽粒进行储存。
储存系统通常由收集箱和输送带组成，能够将分离出来的玉米籽粒顺利地输送至收集箱内进行储存，为后续的加工和销售提供便利。
总的来说，玉米收割机的工作原理是通过动力系统驱动刀具进行割台工作，通过输送系统将被割下的玉米植株送入机器内部，通过分离系统将玉米籽粒和秸秆进行分离，最后通过储存系统将玉米籽粒进行储存。
这一系列的工作原理使得玉米收割机能够高效地完成玉米的收割和处理工作，为农民提供了便利和效益。

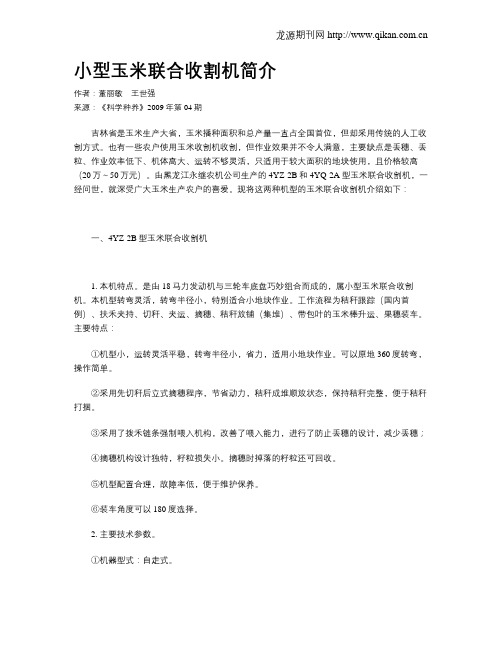

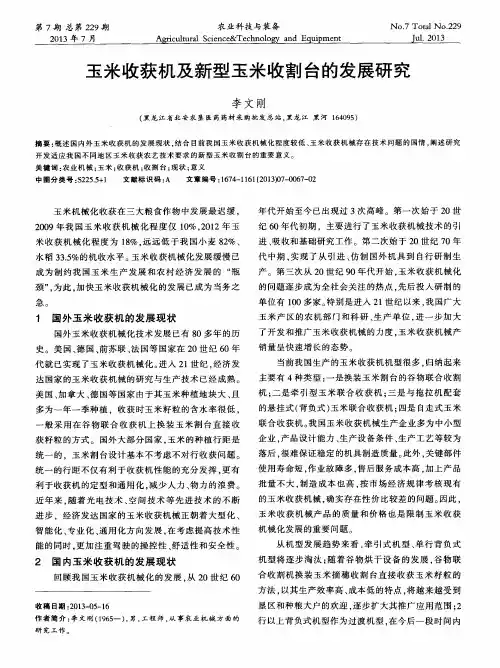

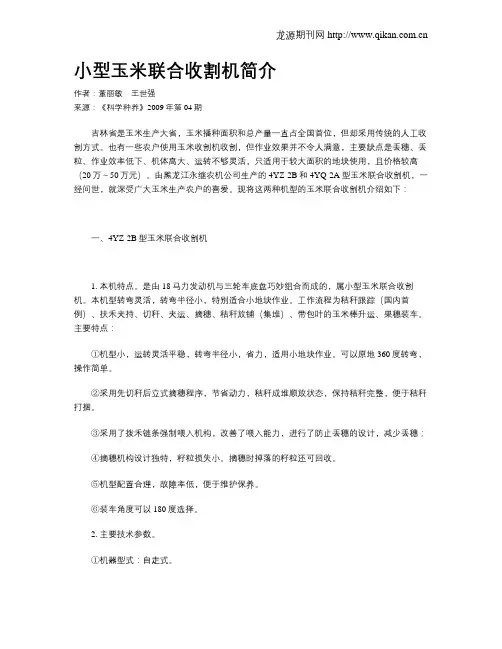

小型玉米联合收割机简介作者：董丽敏王世强来源：《科学种养》2009年第04期吉林省是玉米生产大省，玉米播种面积和总产量一直占全国首位，但却采用传统的人工收割方式。
也有一些农户使用玉米收割机收割，但作业效果并不令人满意，主要缺点是丢穗、丢粒、作业效率低下、机体高大、运转不够灵活，只适用于较大面积的地块使用，且价格较高（20万～50万元）。
由黑龙江永继农机公司生产的4YZ-2B和4YQ-2A型玉米联合收割机，一经问世，就深受广大玉米生产农户的喜爱。
现将这两种机型的玉米联合收割机介绍如下：一、4YZ-2B型玉米联合收割机1. 本机特点。
是由18马力发动机与三轮车底盘巧妙组合而成的，属小型玉米联合收割机。
本机型转弯灵活，转弯半径小，特别适合小地块作业。
工作流程为秸秆跟踪（国内首例）、扶禾夹持、切秆、夹运、摘穗、秸秆放铺（集堆）、带包叶的玉米棒升运、果穗装车。
主要特点：①机型小，运转灵活平稳，转弯半径小，省力，适用小地块作业。
可以原地360度转弯，操作简单。
②采用先切秆后立式摘穗程序，节省动力，秸秆成堆顺放状态，保持秸秆完整，便于秸秆打捆。
③采用了拨禾链条强制喂入机构，改善了喂入能力，进行了防止丢穗的设计，减少丢穗；④摘穗机构设计独特，籽粒损失小。
摘穗时掉落的籽粒还可回收。
⑤机型配置合理，故障率低，便于维护保养。
⑥装车角度可以180度选择。
2. 主要技术参数。
①机器型式：自走式。
②行距：500～700毫米(秸秆跟踪可调)。
③功率：18马力。
④每次收割行数：2行。
⑤整机生产率：3～7亩/小时。
⑥整机重量：0.9吨。
⑦整机外型尺寸：4300×1500×3200。
⑧果穗损失率：≤1%。
⑨籽粒破碎率10%。
⑩籽粒损失率：≤2%。
割茬高度：80毫米(可调）。
二、4YQ～2A型玉米联合收割机1. 本机特点。
①机型小，运转灵活，转弯半径小，非常适用小地块作业。
②采用先进的先切秆，后夹持，再摘穗的程序，保持茎秆直立状态，粉碎效果好。
鲜食玉米穗茎兼收收获机1 范围本文件规定了鲜食玉米穗茎兼收收获机的术语和定义、主要性能指标、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于鲜食玉米穗茎兼收收获机（以下简称收获机）。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 16151.12—2008 农业机械运行安全技术条件 第12部分：谷物联合收割机 GB 19997 谷物联合收割机 噪声限值JB/T 6268-2015 自走式收获机械 噪声测定方法 GB/T 21961—2008 玉米收获机械 试验方法 GB/T 21962—2008 玉米收获机械 技术条件GB 23821 机械安全 防止上下肢触及危险区的安全距离 JB/T 5673 农林拖拉机及机具涂漆 通用技术条件JB/T 9832.2-1999 农林拖拉机及机具 漆膜附着性能测定方法 压切法 JB/T 7144 青饲料切碎机JB/T 8574 农机具产品 型号编制规则 NY 2188 GB/T 1147.1—2007 中小功率内燃机第1部分：通用技术条件GB/T 4269.1 农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其它显示装置用符号第1 部分：通用符号GB/T 4269.2 农林拖拉机和机械、草坪和园艺动力机械操作者操纵机构和其他显示装置用符号第2 部分：农用拖拉机和机械用符号GB/T 6979.1—2005 收获机械联合收割机及功能部件第1部分：词汇GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB 10395.7农林拖拉机和机械安全技术要求第7部分：联合收割机、饲料和棉花收获机GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T 13306 标牌GB/T 14248 收获机械制动性能测定方法GB/T 5667 农业机械生产试验方法GB/T 9239.1-2006 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验（ISO 1940-1：2003，IDT ）联合收割机号牌座设置技术要求 3 术语和定义GB/T 6979.1—2005界定的以及下列术语和定义适用于本文件。

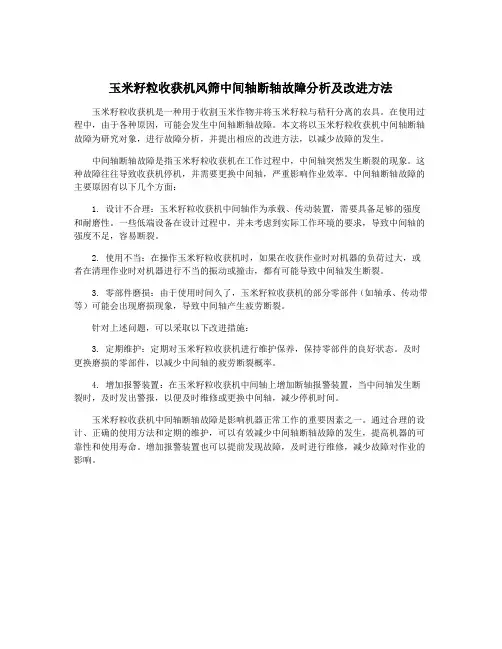

玉米籽粒收获机风筛中间轴断轴故障分析及改进方法玉米籽粒收获机是一种用于收割玉米作物并将玉米籽粒与秸秆分离的农具。
在使用过程中，由于各种原因，可能会发生中间轴断轴故障。
本文将以玉米籽粒收获机中间轴断轴故障为研究对象，进行故障分析，并提出相应的改进方法，以减少故障的发生。
中间轴断轴故障是指玉米籽粒收获机在工作过程中，中间轴突然发生断裂的现象。
这种故障往往导致收获机停机，并需要更换中间轴，严重影响作业效率。
中间轴断轴故障的主要原因有以下几个方面：1. 设计不合理：玉米籽粒收获机中间轴作为承载、传动装置，需要具备足够的强度和耐磨性。
一些低端设备在设计过程中，并未考虑到实际工作环境的要求，导致中间轴的强度不足，容易断裂。
2. 使用不当：在操作玉米籽粒收获机时，如果在收获作业时对机器的负荷过大，或者在清理作业时对机器进行不当的振动或撞击，都有可能导致中间轴发生断裂。
3. 零部件磨损：由于使用时间久了，玉米籽粒收获机的部分零部件（如轴承、传动带等）可能会出现磨损现象，导致中间轴产生疲劳断裂。
针对上述问题，可以采取以下改进措施：3. 定期维护：定期对玉米籽粒收获机进行维护保养，保持零部件的良好状态。
及时更换磨损的零部件，以减少中间轴的疲劳断裂概率。
4. 增加报警装置：在玉米籽粒收获机中间轴上增加断轴报警装置，当中间轴发生断裂时，及时发出警报，以便及时维修或更换中间轴，减少停机时间。
玉米籽粒收获机中间轴断轴故障是影响机器正常工作的重要因素之一。
通过合理的设计、正确的使用方法和定期的维护，可以有效减少中间轴断轴故障的发生，提高机器的可靠性和使用寿命。
增加报警装置也可以提前发现故障，及时进行维修，减少故障对作业的影响。

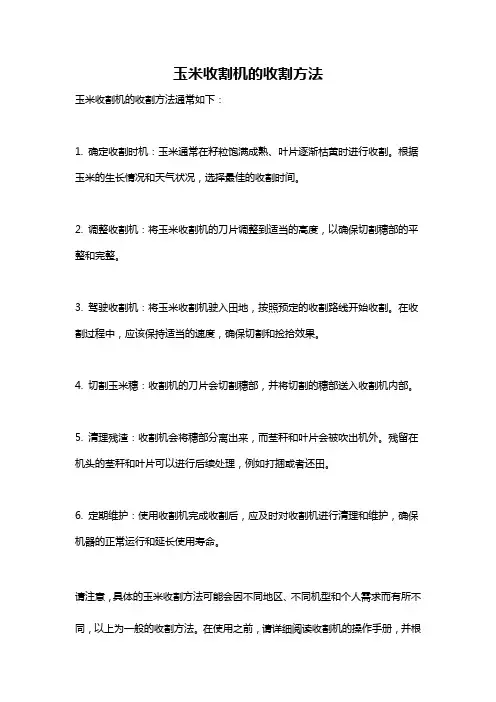

玉米收割机的收割方法
玉米收割机的收割方法通常如下：
1. 确定收割时机：玉米通常在籽粒饱满成熟、叶片逐渐枯黄时进行收割。
根据玉米的生长情况和天气状况，选择最佳的收割时间。
2. 调整收割机：将玉米收割机的刀片调整到适当的高度，以确保切割穗部的平整和完整。
3. 驾驶收割机：将玉米收割机驶入田地，按照预定的收割路线开始收割。
在收割过程中，应该保持适当的速度，确保切割和捡拾效果。
4. 切割玉米穗：收割机的刀片会切割穗部，并将切割的穗部送入收割机内部。
5. 清理残渣：收割机会将穗部分离出来，而茎秆和叶片会被吹出机外。
残留在机头的茎秆和叶片可以进行后续处理，例如打捆或者还田。
6. 定期维护：使用收割机完成收割后，应及时对收割机进行清理和维护，确保机器的正常运行和延长使用寿命。
请注意，具体的玉米收割方法可能会因不同地区、不同机型和个人需求而有所不同，以上为一般的收割方法。
在使用之前，请详细阅读收割机的操作手册，并根
据实际情况进行操作。
牧神4YZT-5型自走式玉米籽粒收获机的研制张俊三;徐玉龙;吴美珍;陈欢;蒋春平;李远良;杨潇;茅晟【摘要】介绍了牧神4YZT-5型自走式玉米籽粒收获机的结构组成、工作原理、主要技术参数、技术创新及特点和试制与试验.【期刊名称】《新疆农机化》【年(卷),期】2017(000)002【总页数】3页(P13-15)【关键词】自走式;玉米籽粒收获机;研制;脱粒;分离滚筒【作者】张俊三;徐玉龙;吴美珍;陈欢;蒋春平;李远良;杨潇;茅晟【作者单位】新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013;新疆机械研究院股份有限公司,新疆乌鲁木齐 830013【正文语种】中文【中图分类】S604+.7随着劳动力成本的不断增加，农业合作社规模的日益扩大，玉米烘干设备等一系列配套设备的日益发展和完善，玉米籽粒收获机开始出现快速的发展，我公司为了迎合市场需求，开发设计了牧神4YZT-5型自走式玉米籽粒收获机，该机采用国际先进的单纵轴流脱粒分离滚筒技术，一次作业可完成对玉米等农作物的收割、脱粒、清选分离和谷物输送。
通过更换不同的收获割台，调节脱粒滚筒与凹板之间的间隙，改变脱粒与分离装置和清选系统的转速，可以实现对玉米、小麦、大豆、油菜、水稻等多种农作物的机械化收获作业。
一机多用、性价比高、适应性强、作业效率高、收获效果好，在新疆、东北、内蒙、河南、河北等地具有广阔的市场前景。
1.1 结构牧神4YZT-5型自走式玉米籽粒收获机是我公司在吸收国内外籽粒收获机先进技术的基础上，通过功能、技术及结构集成创新，多年试验研制出的一种智能化玉米籽粒收获机，它主要由玉米割台、驾驶台、过桥、前桥、轴流滚筒及凹板、承种盘、风机传动、风扇总成、搅龙、横梁、清选上下筛、转向桥、左右侧壁、尾架、尾罩、排草轮、发动机、粮箱、粮食升运器、杂余升运器、驾驶室、传动系统、液压系统及电器系统等主要部件组成，产品结构如图1所示。
与上海—50拖拉机配套玉米收获机的设计（输送装置）摘 要玉米作为三大主要的粮食作物之一和饲料来源，在我国分布广泛、种植面积大。
因此为了使人们从繁重的收获劳动中解脱出来，因此为了使人们从繁重的收获劳动中解脱出来，实现玉米的机械化收获，实现玉米的机械化收获，实现玉米的机械化收获，提提高现有拖拉机的利用率，结合市场需求我们进行了此次设计。
高现有拖拉机的利用率，结合市场需求我们进行了此次设计。
考虑到市场上现有机型特点，考虑到市场上现有机型特点，大致可分为自走式、大致可分为自走式、大致可分为自走式、牵引式、牵引式、牵引式、背负式玉米联合背负式玉米联合收获机等三种类型。
收获机等三种类型。
结合实际生产需要和各机型作业、结合实际生产需要和各机型作业、结合实际生产需要和各机型作业、结构特点，结构特点，结构特点，我们选择与上我们选择与上海—50拖拉机配套的背负式玉米联合收获机作为研究和设计对象。
背负式玉米联合收获机由分禾器、拨禾链、摘穗辊、果穗第一升运器（螺旋升运器）、果穗第二升运器（刮板输送器）、集穗箱和秸秆粉碎还田机等组成。
该收获机能一次完成摘穗、剥皮、果穗输送、集穗箱、茎秆粉碎还田等项作业。
其优点为价格适中，作业时无需人工开道，拖拉机利用率高，产品可靠率在95%以上，作业效果能够满足用户需求，因此深受广大农民用户的欢迎。
满足用户需求，因此深受广大农民用户的欢迎。
本次设计重点在于整机配置，结构参数的计算、选择以及输送装置的参数选择和计算。
择和计算。
输送装置采用刮板式输送器，输送装置采用刮板式输送器，输送装置采用刮板式输送器，将果穗逐渐送到集穗箱。
将果穗逐渐送到集穗箱。
将果穗逐渐送到集穗箱。
大大降低劳动大大降低劳动强度，省时省力。
强度，省时省力。
关键词：玉米联合收获机，上海—50拖拉机，背负式，输送装置拖拉机，背负式，输送装置THE DESIGN OF CORN COMBINED HARSTERPOWERED BY SHANGHAI-50 TRACTORABSTRACTCorn as one of the three main grain crops and feed sources, widely distributed in China, a large acreage. Therefore, in order to enable people to gain from the heavy labor freed to realize the mechanization of corn harvest, increase the utilization of existing tractors, combined with market demand, we had the design.Taking into account the market characteristics of existing models can be broadly divided into self-propelled, tractor, backpack, etc. corn harvester three types. Needs and the actual production model work, structural features, we choose to carry the tractor Shanghai -50 Corn Combine Harvester as a research and design objects. Knapsack Corn Combine Harvester by the divider device, dial Wo chain, snapping rolls, the first elevator ear device (screw elevator device), the second elevator ear device (scraper conveyor), the cluster boxes and straw Breaking field machine, etc. The function of a completed harvest snapping, peeling, ear transmission, the cluster box, stem crushing other items of work to field. The advantage of affordable, work without having to manually clear the way, tractor utilization, and product reliability rate of more than 95%, operating results to meet customer needs, so popular among the peasants users.This design focuses on machine configuration, the calculation of structural parameters, selection and delivery mechanism and calculation of parameters. Conveyor installations scraper conveyor, the ear gradually sent to the cluster trunk. Greatly reduce the labor intensity, time and effort.KEY WORDS: back-carrying type，double line，corn harvester, machine of returning straw to field，Shanghai-50 tractors目录第一章 绪论… ……………… …………………………… 第二章 4YW2型收获机整体方案设计第三章 主要工作部件参数选择第四章 输送装置的设计计算第五章 主要工作部件的功率消耗计算第六章 典型零件的受力分析与校核第七章 主要零件的结构工艺分析第八章 技术效益评价第九章 总结参考文献致谢第一章 绪论一、我国玉米联合收获机市场现状在我国玉米种植历史悠久、种植面积广泛，并且玉米是我国三大主要粮食作物之一，主要产区分布在东北、华北和西北等地区。
3.玉米籽粒收割台的安装
换装玉米籽粒收割台需要有吊装和焊接设备
(1)拆卸小麦收割机割台。将小麦收割机放置到平坦的地面上，
拆掉拨禾轮升降油管接头，拆开过桥与板齿滚筒双链轮连接链条，去
掉割台与割台油缸连接销轴，去掉过桥与脱谷室连接的左右两个连接
销轴，然后吊离割台，或移动收割机与割台分离。
注意：拆掉拨禾轮升降油管后，需要用堵头密封出油口，防止误
动拨禾轮升降杆，造成液压油喷溅伤人。
（2）拆卸小麦机轴流滚筒、脱谷室凹版筛、清选上下筛、轴流
滚筒皮带轮，换装玉米脱粒专用轴流滚筒、凹版筛、上下筛和轴流滚
筒皮带轮。
注意：板齿滚筒板齿的拆除，根据收割机的具体情况而定，如板
齿倒角较小，收割小麦时有碎籽现象，收割小麦时麦秸比较碎，建议
去掉部分板齿，或直接去掉部分板齿固定板。如使用中玉米籽粒破碎
率高，调整滚筒间隙、降低滚筒转速等方法无效时，可用去除部分板
齿滚筒板齿的方法，减少籽粒破碎。
（3）安装玉米 籽粒收割台。将割台过桥对接到收割机过桥接口
上，连接好左右销轴，用开口销锁好，用12A链条，连接过桥输入
链轮与收割机板齿滚筒双链轮。
（4）连接割台油缸和割台油管。根据配套收割机机型，选取相
应位置焊接油缸销轴座，然后连接割台油缸，销好连接销轴，连接割
台油缸油管，连接后检查是否漏油。
（5）安装完玉米籽粒收割台后，检查各处连接是否正确，链条、
销轴、轴流滚筒轴承、上下筛固定螺栓是否锁定，然后发动发动机，
缓慢升起割台，检查玉米机割台是否安装平整，有无漏油，发现问题
及时排除。
（6）试运转：缓慢推动主离合推杆，使收割机开始低速运转，
检查有无异响、振动、漏油，然后逐步提高运转速度，观察有无异常
现象，发现问题及时排除。
