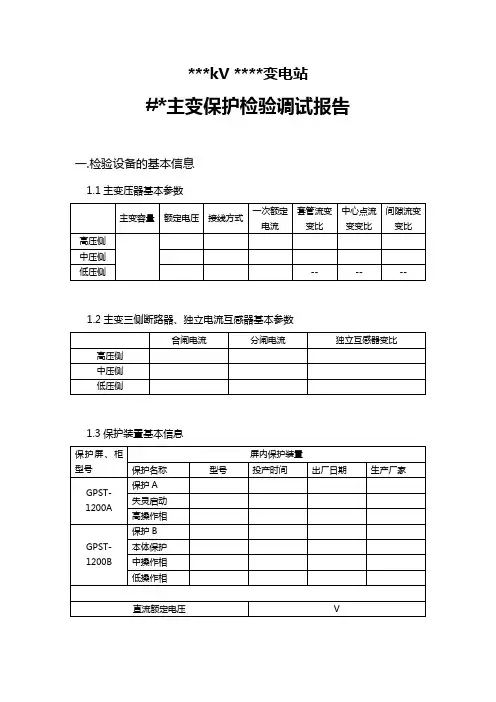

35kV主变调试报告 35kV主变保护装置调试报告
检验时使用的主要仪器、仪表的型号和出厂编号： 继保校验仪：继保校验仪ONLLY6630 出厂编号：6630E09100 万 用 表 ：FLUKE 312 出厂编号：31294360100 试验负责人： 试验人员： 试验日期： 年 月 日 至 年 月 日 一、装置外观检查：
序号 项目 检查记录 1 装置型号、额定参数 正确 2 装置内外部是否清洁无积尘 清洁，无积尘 3 装置显示屏是否清晰，文字清楚 显示屏清晰，文字清楚 4 装置插件及背板接线检查 插件及背板接线可靠
安装地点 三峡风电厂
被试装置型号
差动：PCS-9671D主变保护测控装置
软件版本 差动 2.30 高后备 2.30 低后备 2.30 非电量
2.30
后备：PCS-9681D主变保护测控装置 校验码 C6236280 2397BCC1 2397BCC1
4D7105CB 非电量： PCS-9661D主变保护测控装置 制造厂家 南瑞继保 装置编号 NRJB20
NRJB20 NRJB20 NRJB2051
00 35kV主变调试报告 5 装置端子排螺丝是否紧固 端子排螺丝紧固良好 6 端子排接线检查 接线检查正确 7 保护硬连片的检查 硬联片核对正确无误 二、交流二次回路的检查及检验： 1、交流电流二次回路的检查及检验： 1.1电流回路接地是否正确并符合反措要求: 结论：电流回路检查接地正确，复合反措要求。 1.2电流回路试验端子短接片是否短接牢固,电流端子是否合格: 结论：对全部电流试验端子及端子短接片全部紧固。 1.3电流回路接线是否规范和正确，线号标示是否清晰正确，对不合格的应更换： 结论： 电流回路接线规范、正确，线号标示清晰正确。 2、交流电压二次回路的检查及检验： 2.1电压回路接地是否正确并符合反措要求: 结论：经检查电压回路接地正确，符合反措的要求。 2.2电压二次回路中所有空开的装设地点、脱扣电流是否合适、质量是否良好，能否保证选择性，自动空开线圈阻抗值是否合适，对不合格的应更换： 结论：经检查电压二次回路中所用空开各项要求均良好。 2.3测量电压回路在额定容量下的二次压降,其值不应超过额定电压的3%: 结论：测量二次压降，满足要求。 三、二次回路的检查： 1、绝缘检查： 1.1从该间隔端子排上断开所有外部引入的回路及电缆全部断开，测量二次电缆35kV主变调试报告 对地及电缆各芯之间的绝缘阻值应大于10MΩ；装置侧各电流、电压、直流控制、信号回路各自的绝缘检查，用1000V兆欧表测量绝缘电阻，起阻值均大于10MΩ； 结论：分别将该间隔同根电缆各芯短接，对地测绝缘，其阻值平均为86 MΩ；测量电缆内各芯之间的绝缘阻值平均为69MΩ；测量装置侧电流回路、电压回路、控制回路、信号回路各自对地之间的阻值均大于10MΩ；二次回路绝缘测试结果满足检验规程的要求。 2、回路检查： 2.1所有信号回路接线是否规范、正确，接线是否牢固，线号标示是否清晰正确，对不合格的应更换： 结论：所有信号回路接线规范、正确，接线牢固，线号标示清楚、正确 四、装置上电检查： 1、检查并记录装置的硬件和软件版本号、校验码等信息： 1.1装置上电检查： 结论:装置上电后，正常工作，检查合格 1.2装置各按键是否灵活，接触良好： 结论:检查良好。 1.3装置掉电后重新上电，确认时钟回路的正确性： 结论:检查正确。 五、开关量输入回路检验： 检查项目 检查结果 投检修态 正确
投差动 正确 35kV主变调试报告 投距离保护 正确 投零序保护 正确 A相跳闸位置 正确 B相跳闸位置 正确 C相跳闸位置 正确 复归 L3 正确 结 论 正确
开关量输出回路检验： 检查项目 检查结果 跳高压断路器出口 正确
跳低压断路器出口 正确 非电量跳高压断路器出口 正确 非电量跳低压断路器出口 正确 本体重瓦斯 正确 有载重瓦斯 正确 结 论 正确
二、装置保护功能校验 1、零漂检查
Ia(A) Ib(A) Ic(A) Ua Ub Uc 高压侧 0.02 A 0.01 A 0.02 A 0.04V 0.03V 0.01V 低压侧 0.04A 0.05A 0.03A 0.01 V 0.01 V 0.05V 2、装置各模块CPU的通电检查： a．电压通道检查 外 加 微机保护显示值 35kV主变调试报告 电 压 UA UB UC 10.00V 9．99 9．98 9．99 20.00V 19．99 20.00 20.02 30.00V 29．98 29．97 29．98 40.00V 40.05 40．07 39.99 57.74V 57．75 57.73 57.70 结 论 合格 合格 合格 b．电流通道检查 外 加 电 流 微机保护显示值（） 高压侧 低压侧
Ia Ib Ic Ia Ib Ic 0.20A 0.18A 0.19A 0.19A 0.19A 0.21A 0.19A 0.40A 0.41A 0.40A 0.39A 0.40A 0.40A 0.40A 0.60A 0.59 A 0.60 A 0.59 A 0.59 A 0.59 A 0.59 A 0.80A 0.79 A 0.78 A 0.79 A 0.81 A 0.79 A 0.78 A 1.00A 1.01 A 1.01A 0.99A 1.00 A 0.99 0.98 结论 合格 合格 合格 合格 合格 合格 C．电压与电流的相位检查（相位以UA为基准） 角度 UA UB UC Ia1 Ib1 IC1 0° 0° -120° 120° 0° -120° 120° 45° 0° -120° 120° -45° -164° 75° 120° 0° -120° 120° -120° 120° 0°
3、保护检验项目： A差动保护比率制动试验： 第1点 第2点 制动电流 1.5A 2.5 A 高压侧A相电流 00 2.598 A 4.330 A 高压侧B相电流 1800 0.7848 A 1.248 A 35kV主变调试报告 高压侧C相电流 00 1.5 A 2.5 A A相差动动作电流 0.752 A 1.252 A B二次谐波制动系数试验 定值：15% 试验值：14.7% C差动速断试验：6A 相别 A B C 外加电流值（A） 5.7 6.3 5.7 6.3 5.7 6.3
动作行为 0.95倍不动作 1.05倍动作 0.95倍不动作 1.05倍动作 0.95倍不动作 1.05倍动作 动作时间（ms） 57.20 56.30 55.40
高压侧后备保护： 名称 整定值 整定时间 外加量（A） 动作情况 动作时间 备注
复压方向过流I段电流 1.97A 0.1s 1.87 0.95倍整定值不动作 112ms 投 2.07 1.05倍整定值动作
复压方向过流II段电流 1.97A 0.5s 1.87 0.95倍整定值不动作 510ms 退 2.07 1.05倍整定值动作
高压侧过负荷保护电流 5A 9s 4.75 0.95倍整定值不动作 9100ms 投 5.25 1.05倍整定值动作
复合电压保护负序电压 7V 无 7V 动作正确 无 投 复合电压保护低电压 70V 无 70V 动作正确 无 投
零序电流I段t1电流 1.67A 0.1s 1.58 0.95倍整定值不动作 110ms 投 1.75 1.05倍整定值动作
零序电流I段t2电流 1.67A 0.7s 1.58 0.95倍整定值不动作 712ms 投 1.75 1.05倍整定值动作
零序电流II段t1电流 1.67A 1s 1.58 0.95倍整定值不动作 1011ms 投 1.75 1.05倍整定值动作
零序电流II段t2电流 1.67A 1.5s 1.58 0.95倍整定值不动作 1513ms 投 35kV主变调试报告 1.75 1.05倍整定值动作 零序间隙电流 2.5 A 0.5s 2.37 0.95倍整定值不动作 502ms 投 2.62 1.05倍整定值动作
零序间隙电压 180 V 0.5s 180V 动作正确 512ms 投
低压侧后备保护： 名称 整定值 整定时间 外加量（A） 动作情况 动作时间 备注
复压方向过流I段t1电流 3.25A 0.1s 3.08 0.95倍整定值不动作 110ms 投 3.41 1.05倍整定值动作 复压方向过流I段t2电流 3.25A 0.5s 3.08 0.95倍整定值不动作 513ms 投
3.41 1.05倍整定值动作 过负荷保护电流 5A 9s 4.75 0.95倍整定值不动作 9021ms 投
5.25 1.05倍整定值动作 复合电压保护负序电压定值 7V 无 不动作 动作正确 无 投 复合电压保护低电压定值 70V 无 动作 动作正确 无 投
非电量保护： 1、主变本体重瓦斯、有载重瓦斯、压力释放均正确动作跳三侧断路器。 2、主变本体轻瓦斯、有载轻瓦斯均正确动作发信号。 3、主变本体温度计与主变控制屏温度显示仪显示基本一致。 4、主变调档动作正确。 结论：
以上定值为调试定值非运行定值，调试中带断路器传动试验保护正确动作出口
