数字化变电站工程系统调试报告

涞阳 220kV变电站系统调试报告投运日期： 2021年08月30日10时 / 分至 2021年08月30日22时/ 分一、定值检查检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相： 60.21 V L630-B630： 60.35 V L630-N600： 0.212V结论：正确三次圈检验：L630-A630： 60.61 V L630-B630： 60.72 V L630-N600： 0.317 V结论：正确结论：正确： 60.7 V L630-B630： 60.7 V L630-N600： 0.23 V结论：正确110kV II母线PT三次圈检验：L630-A630： 60.9 V L630-B630： 60.8 V L630-N600： 0.21 V 线路PT与母线PT定相：线路B609-B630： / V ，B609-N600： / V结论：正确结论：正确三次圈检验：L630-A630： 61.8 V L630-B630： 61.5 V L630-N600： 2.08 V 结论：正确三次圈检验：L630-A630： 59.8 V L630-B630： 58.4 V L630-N600： 6.57 V 结论：正确结论：正确1.1220kV 251慈涞II线线路1.1.1线路潮流情况：有功P= 94.6 MW；无功Q= 10.5 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV结论：向量检查结果正确结论：向量检查结果正确1.2220kV 252慈涞I线线路1.2.1线路潮流情况：有功P= 22.29 MW；无功Q= -9.93 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.2.3保护II微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

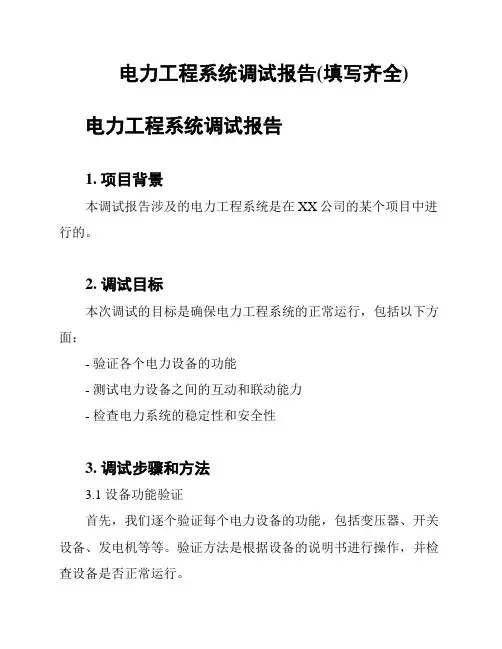

电力工程系统调试报告(填写齐全)电力工程系统调试报告
1. 项目背景
本调试报告涉及的电力工程系统是在XX公司的某个项目中进行的。

2. 调试目标
本次调试的目标是确保电力工程系统的正常运行，包括以下方面：
- 验证各个电力设备的功能
- 测试电力设备之间的互动和联动能力
- 检查电力系统的稳定性和安全性
3. 调试步骤和方法
3.1 设备功能验证
首先，我们逐个验证每个电力设备的功能，包括变压器、开关设备、发电机等等。

验证方法是根据设备的说明书进行操作，并检查设备是否正常运行。

3.2 设备互动和联动测试
接下来，我们测试电力设备之间的互动和联动能力。

通过模拟不同工作情况，观察设备之间的相互影响，并确保设备能够正确响应。

3.3 稳定性和安全性检查
最后，我们进行电力系统的稳定性和安全性检查。

这包括检查电力系统的电压、电流等参数是否稳定，并测试保护装置的可靠性和响应速度。

4. 调试结果
经过以上的调试步骤和方法，我们得出以下结论：
- 所有电力设备的功能正常，符合设计要求
- 电力设备之间的互动和联动能力良好，达到预期目标
- 电力系统的稳定性和安全性满足要求，保护装置响应迅速
5. 调试总结
通过本次调试，我们确保了电力工程系统的正常运行。

我们建议在后续运行中定期进行维护和检查，以保持系统的稳定性和安全性。

以上是本次电力工程系统调试的报告内容。

变电站系统调试报告分析【精编版】涞阳220kV变电站系统调试报告投运日期：2011年08月30日10时/ 分至2011年08月30日22时/ 分一、定值检查检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相三次圈检验：L630-A630：60.21 V L630-B630：60.35 V L630-N600：0.212V 结论：正确三次圈检验：L630-A630：60.61 V L630-B630：60.72 V L630-N600：0.317 V 结论：正确结论：正确110kV I母线PT：60.7 V ：60.7 V ：0.23 V 结论：正确：60.9 V ：60.8 V ：0.21 V 线路PT与母线PT定相：线路B609-B630：/ V ，B609-N600：/ V结论：正确结论：正确：61.8 V ：61.5 V ：2.08 V 结论：正确10kV II母线PT三次圈检验：L630-A630：59.8 V L630-B630：58.4 V L630-N600： 6.57 V 结论：正确结论：正确三、向量检查1.1220kV 251慈涞II线线路1.1.1线路潮流情况：有功P= 94.6 MW；无功Q= 10.5 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.1.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.1.3保护II微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.2220kV 252慈涞I线线路1.2.1线路潮流情况：有功P= 22.29 MW；无功Q= -9.93 MV ar；本线TA变比 1600/1A ；TV变比 220/0.1kV1.2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

10kV变电站调试报告1. 引言本报告旨在对10kV变电站进行调试工作的总结与分析。

调试工作的目标是确保变电站设备正常运行，并达到设计要求。

本报告将详细说明调试过程、存在的问题、解决方案以及最终的调试结果。

2. 调试过程2.1 设备检查在调试过程中，首先进行了设备的检查。

包括检查变电设备、继电保护设备、自动装置设备等。

通过检查，确保设备安装正确、接线正确，并再次确认设备的参数、电气连接等是否符合设计要求。

2.2 功能测试在设备检查完成后，进行了功能测试。

根据设计要求和图纸，逐一测试各个设备的功能。

测试内容包括开关机操作、显示屏操作、保护设备响应测试等。

通过功能测试，确认设备正常工作，具备预期的功能和性能。

2.3 运行参数调试在设备的功能测试完成后，进行了运行参数的调试。

主要包括电气参数的调整、设备的协调测试等。

通过逐步调整参数，使得设备能够在额定操作范围内正常运行，并达到设计要求。

2.4 故障排除在调试过程中，可能会发现一些异常情况或故障。

针对这些异常情况，进行了详细的排查和分析，并及时采取措施进行修复。

通过故障排除，确保设备的稳定运行。

3. 存在的问题在调试过程中，发现了以下问题：3.1 设备参数不准确部分设备的参数与设计要求不匹配，需要进行相应的调整和更改。

3.2 通信故障部分设备之间的通信存在问题，导致数据传输异常，需要进行相应的调试和修复。

4. 解决方案为了解决上述问题，采取了以下措施：4.1 设备参数调整针对参数不准确的设备，进行了参数调整工作，确保设备的各项参数与设计要求相符。

4.2 通信故障排查对通信故障进行了详细分析和排查，并采取了相应的修复措施，确保设备之间的通信正常。

5. 调试结果经过以上的调试工作，取得了以下的调试结果：5.1 设备运行正常经过设备的功能测试和参数调试，所有设备正常工作，达到了预期的性能和功能。

5.2 问题得到解决通过解决存在的问题，设备参数和通信问题得到了有效解决，确保设备的稳定运行。

电站调试实践报告范文背景介绍电站调试是指在完成电站建设后，对电站设备和系统进行测试、运行和故障排除，以保证电站正常稳定运行的过程。

电站调试是电站建设中非常重要的一环，它是电站正式运行前的最后一步，对于确保电站的可靠性和安全性非常关键。

本实践报告将对一次电站调试实践进行详细描述和总结。

调试目标本次电站调试的主要目标是验证电站设备的运行状态和系统的功能完整性，确保各设备和系统之间的协调配合，以及实现电流、电压等参数的稳定和可控。

调试方案根据电站设计和工程施工图，我们制定了详细的调试方案。

首先，对电站设备进行逐个检查，确保其安装牢固，各连接线路正常，各传感器和仪表的接线正确。

然后，逐个启动各设备和系统，调整参数，观察设备运行情况以及系统响应。

在调试过程中，我们还将进行负荷测试和过载保护测试等特殊测试，以确认电站能够满足设计要求。

最后，对调试过程中发现的问题进行记录和整理，并提出解决方法和改进建议。

调试步骤1. 设备检查首先，我们对电站设备进行逐个检查，包括发电机、变压器、开关设备、控制系统等。

检查内容主要包括设备的外观、安装和固定情况，设备间的接线和连接器的连接情况，设备传感器和仪表的接线是否正确等。

2. 设备启动和参数调整在设备检查完毕后，我们逐个启动各设备，按照设备的启动顺序和要求进行操作。

同时，根据设计要求和技术要求，对设备的参数进行调整，如发电机的电压、频率调整，变压器的接线方式调整等。

3. 系统测试和功能验证在设备启动和参数调整完成后，我们对电站系统进行测试和功能验证。

主要包括系统的自动控制功能、保护功能、监测和报警功能等。

同时，还进行了一系列的特殊测试，如负荷测试、过载保护测试等。

4. 问题记录和总结在调试过程中，我们记录了各个设备和系统运行的情况，以及发现的问题和异常情况。

同时，我们对问题进行整理和分类，并提出解决方法和改进建议。

调试结果设备运行状态稳定通过对各设备和系统的调试，我们成功实现了设备的正常启动和参数调整。

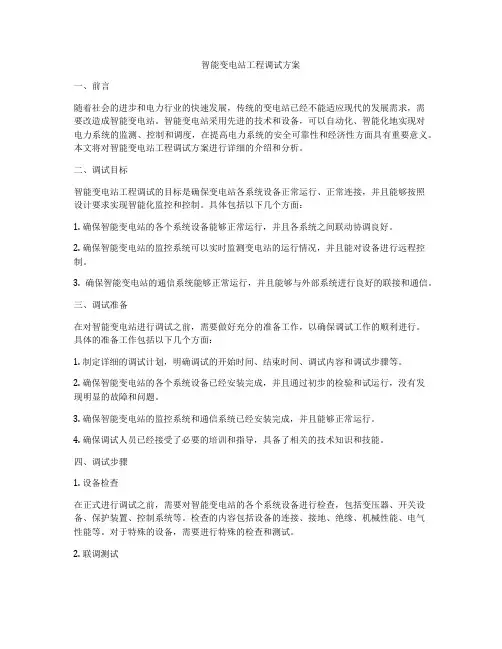

智能变电站工程调试方案一、前言随着社会的进步和电力行业的快速发展，传统的变电站已经不能适应现代的发展需求，需要改造成智能变电站。

智能变电站采用先进的技术和设备，可以自动化、智能化地实现对电力系统的监测、控制和调度，在提高电力系统的安全可靠性和经济性方面具有重要意义。

本文将对智能变电站工程调试方案进行详细的介绍和分析。

二、调试目标智能变电站工程调试的目标是确保变电站各系统设备正常运行、正常连接，并且能够按照设计要求实现智能化监控和控制。

具体包括以下几个方面：1. 确保智能变电站的各个系统设备能够正常运行，并且各系统之间联动协调良好。

2. 确保智能变电站的监控系统可以实时监测变电站的运行情况，并且能对设备进行远程控制。

3. 确保智能变电站的通信系统能够正常运行，并且能够与外部系统进行良好的联接和通信。

三、调试准备在对智能变电站进行调试之前，需要做好充分的准备工作，以确保调试工作的顺利进行。

具体的准备工作包括以下几个方面：1. 制定详细的调试计划，明确调试的开始时间、结束时间、调试内容和调试步骤等。

2. 确保智能变电站的各个系统设备已经安装完成，并且通过初步的检验和试运行，没有发现明显的故障和问题。

3. 确保智能变电站的监控系统和通信系统已经安装完成，并且能够正常运行。

4. 确保调试人员已经接受了必要的培训和指导，具备了相关的技术知识和技能。

四、调试步骤1. 设备检查在正式进行调试之前，需要对智能变电站的各个系统设备进行检查，包括变压器、开关设备、保护装置、控制系统等。

检查的内容包括设备的连接、接地、绝缘、机械性能、电气性能等。

对于特殊的设备，需要进行特殊的检查和测试。

2. 联调测试智能变电站的各个系统设备之间存在着复杂的联动关系，需要进行联调测试，确保各系统之间能够正常协调工作。

联调测试的内容包括变压器与开关设备的联锁、保护装置与控制系统的联动、监控系统与通信系统的联接等。

3. 系统调试系统调试是指对智能变电站的各个系统进行详细的调试，包括监控系统、保护系统、通信系统等。

变电设备调试试验报告一、试验目的本次试验主要目的是对变电设备进行调试，确保设备的正常运行和可靠性。

试验的内容包括检查设备的运行状态、性能指标和安全性能，确认设备是否符合相关标准和要求。

二、试验设备本次试验使用的变电设备包括变压器、电缆、开关设备、保护装置等。

三、试验内容1.变压器的试验对变压器进行运行试验，确认其输入输出电压、电流是否满足要求，检查变压器的绝缘状况和接地情况。

2.电缆的试验对电缆进行绝缘电阻试验，检测电缆的绝缘状况；同时进行电缆的负载连续试验，检测电缆的电流传输能力。

3.开关设备的试验对开关设备进行运行试验，确认开关的分合闸动作是否正常、接触器的接触状态良好，并对开关的绝缘强度进行检测。

4.保护装置的试验对保护装置进行试验，检测装置对短路和过负荷等异常状态的反应能力。

五、试验结果及分析经过试验，各项设备运行正常，满足设计要求。

变压器的输入输出电压、电流稳定，绝缘状况和接地情况良好。

电缆的绝缘电阻符合要求，负载能力满足需要。

开关设备的分合闸动作正常，接触器接触状态良好，绝缘强度合格。

保护装置对异常状态反应迅速、准确。

综合分析试验结果，变电设备可靠性高，能够满足供电系统的要求。

六、存在问题及建议本次试验中，没有发现明显的问题。

对于设备的运行稳定性和绝缘状况的长期监测仍需重视，保证设备的可靠性和安全性。

七、试验结论经过调试试验，本次变电设备能够正常运行，满足设计要求。

设备的运行状态、性能指标和安全性能良好。

八、试验后措施根据试验结果，对设备进行定期的维护检修，确保设备的正常运行，及时处理设备的故障和异常情况。

九、试验总结本次变电设备调试试验顺利完成，各项试验结果良好。

试验过程中注重设备的安全性和可靠性，保证电力供应系统的正常运行。

未来应持续关注设备的运行状态，采取有效的维护措施，保障设备的长期可靠运行。

以上为变电设备调试试验报告，试验结果表明设备的正常运行和可靠性良好，并提出了进一步维护建议。

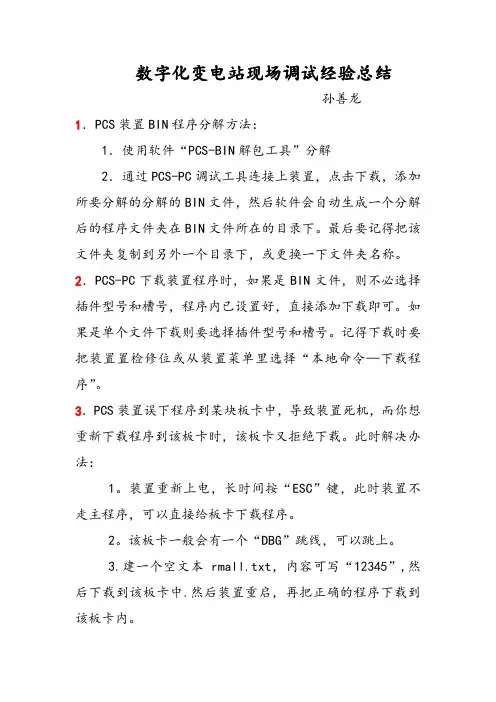

数字化变电站现场调试经验总结孙善龙1．PCS装置BIN程序分解方法：1．使用软件“PCS-BIN解包工具”分解2．通过PCS-PC调试工具连接上装置，点击下载，添加所要分解的分解的BIN文件，然后软件会自动生成一个分解后的程序文件夹在BIN文件所在的目录下。

最后要记得把该文件夹复制到另外一个目录下，或更换一下文件夹名称。

2．PCS-PC下载装置程序时，如果是BIN文件，则不必选择插件型号和槽号，程序内已设置好，直接添加下载即可。

如果是单个文件下载则要选择插件型号和槽号。

记得下载时要把装置置检修位或从装置菜单里选择“本地命令—下载程序”。

3．PCS装置误下程序到某块板卡中，导致装置死机，而你想重新下载程序到该板卡时，该板卡又拒绝下载。

此时解决办法：1。

装置重新上电，长时间按“ESC”键，此时装置不走主程序，可以直接给板卡下载程序。

2。

该板卡一般会有一个“DBG”跳线，可以跳上。

3.建一个空文本rmall.txt，内容可写“12345”,然后下载到该板卡中.然后装置重启，再把正确的程序下载到该板卡内。

4．PCS装置收不到合并单元数据，无采样。

1。

请检查SVID,APPID,MAC地址，通道数目，通道延时与合并单元保持一致。

注意本公司保护装置APPID地址采用十进制，许继合并单元采用16进制。

2。

检查光纤收发没有接反，不要迷信本公司的LC双头跳线，就是那种收发固定连在一块的那种光纤，现场已多次发现接反的情况。

3．检查保护装置定值SV接收为“1”，测试仪品质位置“0”，测试仪与装置检修位一致。

5．PCS 装置检修机制。

1．普通线路保护，母联保护与合并单元MU之间检修位一致，则装置能正常动作，不一致则不动作。

线路保护，母联保护与智能终端之间检修位一致则智能终端会出口跳断路器，不一致则不出口，且智能终端返回给保护的各种信号也视为无效。

线路保护，母联保护与其他保护（例如母差）之间的GOOSE通信，当检修位一致时能接收到开入变为并视为有效，不一致则视为开入无效或无开入。

变电站综合自动化监控系统调试报告一、项目背景变电站是电力系统中起着重要作用的设施之一，其稳定运行对整个电网的安全与稳定性都有着重要影响。

为了提高变电站的智能化水平和运行效率，我们开展了变电站综合自动化监控系统的调试工作。

二、调试目标1.系统稳定性：确保系统能够长时间连续运行，不出现死机、崩溃等问题。

2.系统可靠性：确保系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。

3.系统可用性：确保系统具备友好的用户界面和操作便利性，用户能够方便地使用系统进行操作和管理。

4.系统安全性：确保系统能够对恶意攻击和非法操作进行有效防御。

三、调试过程1.初步测试：对系统进行初步测试，包括硬件设备的连接和配置以及软件的安装和启动。

2.驱动程序调试：对系统使用的各种设备驱动程序进行调试，确保设备能够正常地连接和通信。

3.数据采集和处理：测试系统的数据采集模块，确保能够准确地采集和处理变电站的各项数据。

4.报警功能调试：测试报警功能，包括报警的触发条件和报警信号的传递，确保能够及时地发出报警。

5.用户界面调试：对系统的用户界面进行调试，包括界面的布局和操作流程，确保用户能够方便地使用系统。

6.安全性测试：对系统的安全性进行测试，包括防火墙和入侵检测等功能的测试，确保系统能够有效地抵御攻击。

7.性能优化：对系统进行性能优化，包括对系统响应速度、数据存储和处理能力等方面进行调优，确保系统的高效运行。

四、调试结果经过一段时间的调试工作，我们取得了以下成果：1.系统稳定性：经过长时间测试，系统能够稳定地运行，没有出现死机、崩溃等问题。

2.系统可靠性：经过多次测试，系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。

3.系统可用性：经过用户使用反馈，用户界面友好，操作便捷，用户能够方便地操作和管理系统。

4.系统安全性：经过安全性测试，系统能够有效地防御恶意攻击和非法操作。

五、总结和展望通过本次变电站综合自动化监控系统的调试工作，系统能够稳定和可靠地运行，为变电站的运行提供了有力的支持。

10kV变电站调试报告
1. 概述
本文档是关于10kV变电站调试的报告。

报告内容详细描述了变电站调试的过程、结果以及问题解决方案。

2. 调试过程
2.1 设备检查：在调试开始前，对变电站的各项设备进行了全面的检查，确保设备完好无损。

2.2 线路接通：根据设计要求，逐步接通变电站的各个线路。

2.3 参数设置：调试期间，根据实际情况进行参数设置，确保设备正常运行。

2.4 测试操作：对各个设备进行了一系列的测试操作，包括电流、电压、绝缘等方面的测试。

2.5 故障排查：在测试过程中，发现了一些故障，通过仔细分析和排查，成功解决了这些问题。

3. 调试结果
通过本次调试，变电站各项设备运行正常，达到了设计要求。

具体结果如下：
- 电压稳定，频率正常。

- 电流分布均匀，负载合理。

- 绝缘参数符合相关标准。

- 变压器功率传输效率高。

4. 问题解决方案
在调试过程中遇到一些问题，以下是问题的描述和对应的解决
方案：
- 问题1：变压器温度过高。

解决方案：增加冷却设备，提高散热效果。

- 问题2：电流波动较大。

解决方案：检查线路接触是否良好，确保电流稳定。

- 问题3：电压不稳定。

解决方案：调整电压控制装置，提高稳定性。

5. 总结
通过本次调试，我们成功实现了10kV变电站的正常运行。

我
们解决了一些故障和问题，并取得了良好的结果。

在今后的运行中，我们将继续监测和维护变电站的稳定运行。

一、单体通用项目
二、合并单元单体项目
三、智能终端单体项目
四、保护通用功能审查项目
六、220kV变压器保护调试审查项目
八、断路器保护调试审查项目
九、220kV测控装置调试审查项目
十、电压频率紧急控制装置调试审查项目
十一、备自投保护装置调试审查项目
十二、故障录波装置调试审查项目
十三、网络分析记录装置调试审查项目
十四、时间同步及扩展装置调试审查项目
十五、过程层交换机调试审查项目
十六、监控系统审查项目
十七、时间同步系统审查项目
十八、220kV线路间隔二次回路审查项目
二十二、网络综合性能审查项目
二十三、220kV线路保护整组试验审查项目
二十四、220kV变压器保护整组试验审查项目
二十五、220kV母线保护整组试验审查项目。

变电站调试总结(一)
变电站调试总结
前言
在变电站调试工作中，作为资深的创作者，我总结了以下几点经验和教训，希望对后来者有所帮助。

正文
1.调试前准备工作
–确认各设备的电气连接是否正确，包括电力设备、输电线路以及变压器等。

–检查相应的保护装置是否正常运行，并确保其设置参数与设计要求一致。

–检查通信系统和监控系统的运行状况，保证其能够正常对接各个设备。

2.调试步骤
–按照设计方案进行设备的逐级调试，确保设备之间的协调性和连通性。

–逐项测试保护装置的动作与反应时间，确保其可靠性和准确性。

–进行设备的负荷试验，验证变电站的容量是否满足设计要求。

–运行各个系统，测试其性能和稳定性。

–进行各种异常情况模拟测试，确保设备和保护装置能够正确应对，并及时处置。

3.注意事项
–在调试过程中，要时刻关注设备的工作状态和参数，及时发现并排除潜在问题。

–遇到问题时，要及时记录并进行分析，找出问题的原因并采取相应的解决措施。

–合理安排工作进度和时间，确保调试工作高效有序地进行。

–保持良好的沟通和团队合作，与相关人员及时交流和协调。

结尾
通过以上几点经验总结，我相信变电站调试工作能够更加顺利地
进行。

希望后来者能够严格按照规定流程进行调试，做好记录和分析
工作，并注重团队协作，共同提高变电站设备的运行效率和安全性。

变电站系统调试报告分析（doc13页）投运日期：2011年08月30日10时/分至2011年08月30日22时/分、定值检査检查微机保护内整定定值与调度下发正式定值一致，打印一份完整正式定值核对正确后交予运行。

检查结果：正确二、PT二次定相、核相潔阳220kV变电站系统调试报告L630-B630： 60.35 V L630-N600： 0.212V结论：正确三次圈检验：L630-A630：60・61 VL630-B630： 60・72 V L630-N600： 0.317 V 结论：正确220kV I 母线PT 与II 母线PT 核相三次L630-A630： 60.21 V结论：正确三次圈检验：L630-A630：60・7 VL630-B630： 60.8 V L630-N600： 0・21 V线路PT 与母线PT 定相：线路B609-B630：/V_, B609-N600：三次圈检验：L630-A630：60.9 VL630-B630： 60・7V结论：正确L630-N600： 0.23 V结论：正确结论：正确三次圈检验：L630-A630： 61・8 V三次圈检验：L630-A630： 59・8 VL630-B630： 61・5 V结论：正确L630-N600： 2.08 VL630-B630： 58.4 V L630-N600： 6.57 V结论：正确结论：正确1.1 220kV 251慈滦II线线路i.i.i线路潮流情况：有功P二94・6 MW：无功Q 二10. 5 %本线TA 变比1600/1A ； TV 变比220/0. lkV1.1.2保护I微机打印釆样值和有效值，记录电压、电流值及其的相位差、极性。

结论：向量检查结果正确1.1.3保护II微机打印釆样值和有效值,记录电压电流值及其的相位差、极性。

结论：向量检查结果正确1. 2 220kV 252慈滦I线线路1.2.】线路潮流情况：有功P=22・29 MW：无功Q二-9・ 93 %本线TA 变比1600/1A ； TV 变比220/0. lkV】・2.2保护I微机打印采样值和有效值，记录电压、电流值及其的相位差、极性。

数字化变电站调试总结2011-5-25参考文档：1. 《IEC61850标准》《IEC61850实施规范》目录一、全站清单制作 21、根据全站设备清单制作MMS层设备表格，如下表：22、根据全站设备清单制作过程层设备表格，如下表：33、IEDNAME的命名规则建议如下表：34、过程层地址建议按如下原则分配3二、MMS层及过程层交换机分配及设置 101、东土交换机设置方法详见附录1102、罗杰康交换机设置方法详见附录210三、过程层设备之间的互操作试验 10四、抓包及GOOSE报文、SV报文简析 131、如何抓包131.1 抓包工具 131.2 抓包方法 131.3 分析举例 131.3.1 设置抓包过滤条件 131.3.2 设置显示过滤条件 141.3.3 判别网络状况 142、GOOSE报文简析 173、MMS报文简析 184、采样报文 30附录1:东土交换机设置方法 31附录2:罗杰康交换机设置方法 35一、全站清单制作1、根据全站设备清单制作MMS层设备表格，如下表：设备名称厂家型号IED名称MMS组网端口A网IP地址B网IP地址1#主变高压侧测控四方CSI-200EA CT2201JHJ1-1192.168.1.20192.168.2.201#主变中压侧测控四方CSI-200EA CT1101JHJ1-2192.168.1.21192.168.2.211#主变低压侧测控四方CSI-200EA CT3501JHJ1-3192.168.1.22192.168.2.221#主变本体测控四方CSI-200EA CT0001JHJ1-4192.168.1.23192.168.2.232、根据全站设备清单制作过程层设备表格，如下表：间隔名称设备名称厂家IED名称GOOSE组网端口goID/svIDAPPIDVID110kV线路2间隔11kV线路2测保四方PL112JHJ5-1TRIP/LLN0$GO$GoCBCtrl614TRIP/LLN0$G O$GoCBTrip 1124110kV线路2智能终端四方IL112JHJ5-2RPIT/LLN0$GO$Pub_OPST365 4RPIT/LLN0$G O$Pub_In 3664RPIT/LLN0$G O$Pub_Self 3674RPIT2/LLN0$G O$Pub_OPST 36843、IEDNAME的命名规则建议如下表：IED类型设备类型电压等级编号套数C测控G公用35—35kV 01 A第一套P保护B开关11—110kV 02 B第二套S四合一T主变22—220kV 03R录波器L线路50—500kV 04J远跳判别M母线……I智能终端D直流A自动装置X规转R电抗C电容S所变U所用电E分段F母联4、过程层地址建议按如下原则分配APPID与MAC地址最后两位一致G OOSE组播地址分配原则（01-0C-CD-01-XX-YY）a.测控装置地址范围：00-01至00-FFb.保护A地址范围：01-01至01-FFc.保护B地址范围：02-01至02-FFd.智能终端A地址范围：03-01至03-FFe.智能终端B地址范围：04-01至04-FFf.合并单元A地址范围：05-01至05-FFg.合并单元B地址范围：06-01至06-FFS MV组播地址分配原则（01-0C-CD-04-XX-YY）：a.合并单元A地址范围：01-01至01-FFb.合并单元B地址范围：02-01至02-FF二、MMS层及过程层交换机分配及设置过程层设备VLAN划分原则：a GOOSE以间隔为单位划分b SV以合并单元为单位划分1、东土交换机设置方法详见附录12、罗杰康交换机设置方法详见附录2三、过程层设备之间的互操作试验1、使用V2配置工具做集成工作时，在读入ICD模型时，要求各厂家提供的ICD模型文件中包含communication部分，在《IEC 61850工程继电保护应用模型》文件中有要求详见 5 配置 a）注1 ICD文件，由装置制造厂商，提供给系统集成厂商，该文件描述了IED提供的基本数据模型及服务，但不包含IED实例名称和通讯参数。

大唐卓资风电场数字化工程调试报告间隔名称:1#主变高压侧合并单元1设备名称：PCS221EB合并单元注意：NR1125板卡面板PWR和DATA口光纤不能接反，否则会损坏远端模块。

请勿在装置上电情况下将NR1125板卡的PWR输出对准到人身或相关二次设备；在插上PWR和DATA光纤前，应该检查光纤白色陶瓷插针是否完好，如果发现陶瓷插针端面有划痕或污秽，应该更换光纤或用光纤专用清洁器清洁后才能使用，否则有问题的光纤插到PWR口后，在合并单元上电时，会损坏NR1125板卡上的激光器。

测试内容：合并单元同步精度；GMRP测试；GPS同步和不同步情况下的功能测试；异常情况模拟测试；与变压器保护联调。

1．外部检查2．装置检验2.1电源检验2.2通电检查2.3.异常告警功能2.5.合并单元装置测试2.7.互联测试间隔名称：1#主变保护I设备名称：PCS978主变保护装置测试条件：数字化试验仪一台；交换机。

测试内容：变压器差动保护、后备保护功能；GPS同步和不同步情况下的测试；GOOSE、SMV检修逻辑测试；SNTP对时。

PCS-978主变保护1.外部检查2.主保护装置检验2.1电源检验2.2通电检查2.3采集量检查2.3.1开入检查2.3.2采样零漂及采样精度检查零漂的标准_______；误差的标准：___5%_____；2.4合并单元异常告警闭锁2.5整定试验2.5.1差动保护平衡度校验通过合并单元MU加入主变高、低压侧的差动所用的电流，模拟穿越性负荷电流或区外故障情况，检查装置的差流，检查各支路电流相角。

2.5.2比率制动特性试验2.5.3二次谐波制动试验2.5.3差动速断试验2.5.4CT断线闭锁试验2.5.4高压侧复压、方向过流试验2.5.4.1高压侧复压过流试验2.5.4.2高压侧复压过流方向试验过流保护方向指向为：_主变：校验出方向动作区为：-165度至15度；2.5.5高压侧零序方向过流试验2.5.5.1高压侧零序过流试验2.5.5.2高压侧零序方向试验零序过流保护方向指向为：：校验出方向动作区为：不经方向；2.5.6低压侧复压、方向过流试验2.5.6.1低压侧复压过流试验2.5.6.2低压侧复压过流方向试验过流保护方向指向为：：校验出方向动作区为：不经方向；2.5.7高压侧接地零序试验2.5.7低压侧零序后备试验2.5.7低压侧简易母差功能试验2.5.8异常报警功能试验及其他试验3.整组试验3.1开出检查3.280%额定工作电源下保护整组传动试验4．对时及网络对保护的影响4.1间隔名称：1#主变操作箱I设备名称：PCS-222智能操作箱测试内容：GMRP；线路、主变、母差、备自投保护跳合闸功能；测控遥控；开入测试；GOOSE检修逻辑测试。

数字化变电站联调总结数字化变电站联调总结魏挺 2010-09-15提纲一、了解数字化变电站的基本概念及实现方法，明确其与传统变电站相比的优势。

二、熟悉工程概况，根据订货记录，确认设计输出的实施方案能否满足工程要求，并以此核对计划单及工程图纸，统计缺料情况，并列出缺料清单，清单应详细包括屏柜、装置、板件、贴膜、程序、附件，外购件等，同时进行问题分析和定位，协调责任部门整改。

三、熟悉新装置、新平台及相关附属产品的原理及功能。

四、根据具体工程，从整站实现的角度出发，确定联调方案。

五、根据实施方案及联调方案确定组网方案，包括MMS网络，SMV网络及GOOSE网络搭建，直采直跳网络搭建，采样同步及校时网络搭建等。

六、利用数字化变电站的配置工具进行配置，包括利用SCD_ICD 工具配置新平台装置的GOOSE，利用PRS7000工具配置新平台装置板件及合并单元，利用GOOSE配置工具配置GO装置GOOSE，利用后台监控系统配置MMS网络。

七、自测。

联调方案所包含内容应全部实现。

内容一、数字化变电站基本概念介绍1、什么是数字化变电站◆数字化变电站是指变电站信息采集、传输、处理、输出过程全部数字化，其基本特征为设备智能化、通信网络化、模型和通信协议统一化、运行管理自动化。

2、与传统的变电站相比基于IEC61850标准的数字化变电站具有以下显著特征：◆IEC 61850国际标准通信协议◆非常规电流/电压互感器◆智能开关设备◆光缆取代大量电缆◆与传统站相比较，差异主要体现在过程层的实现。

传统站与数字站结构图：数字化变电站结构示意图：3、数字化变电站优势◆共享统一的信息平台◆简化信息传输通道◆提高信号传输的可靠性◆提升系统精度◆避免电缆带来的电磁兼容、传输过电压和两点接地等问题◆解决设备间的互操作问题◆进一步提高自动化和管理水平◆减少变电站生命周期成本4、数字化变电站建设宗旨◆充分体现一次设备智能化和二次设备网络化的设计理念，使变电站的整体设计、建设、运行成本降低。

数字化变电站调试说明书（适⽤于中德NZD系列装置）数字化变电站调试指导书⽬录第⼀篇准备篇 (3)第⼆篇建模篇 (4)第三篇系统组态篇 (28)第四篇深⼊掌握篇 (33)第五篇调试分析篇 (36)第⼀篇准备篇调试数字化变电站与调试常规变电站有⼀定的区别，调试数字化变电站前需对整站的结构，各装置的信号有充分的了解，最好能够整理好⼀份整站信息表，便于装置建模，信息表包含内容如下：1、各装置中⽂名称。

⽤于后台等的装置设备名，装置中⽂名要考虑到调度编号。

2、各装置IED名。

IED名必须以字母开头，只能包含字母、数字和下划线。

IED名不能相互包含（如，F1和F11，建议写成F01和F11），另外由于股份公司保护管理机的原因，建议IED名种不要包含下划线。

IED名最好让⽤户确认，因为该参数导⼊后台后⽆法再修改。

3、各装置和主机的IP地址。

(⾮电量保护不⽤分配IP) 公司装置中需要通讯的有保护和测控装置4、各装置遥信表。

遥信表中要写好各装置的遥信名称，必要时要包含调度编号。

所有开关、隔离开关、地⼑、⼩车等需要特殊标记为设备（这⼀点很重要）。

标记为设备的信号如有遥控，需要标记该遥信关联到哪个遥控上。

IEC61850规定设备关联的遥信必须为双遥信，但是实际⼯程时会将地⼑关联到⼀个单遥信上，如遥信5是接地⼑，遥信6是备⽤，如有这种情况需要特殊标记，装置建模时需要⽤到该信息做双转单操作。

5、各装置遥测表。

整理好各装置的遥信名称，算好各遥测的系数（配置器中已有⾃动算系数功能，系数只是验证配置的正确定）。

具体可以参照“清远嘉福变信息表”（这份信息表做的不是很好，还可以更具体和完善）。

另外⼀下⼏点还需要特别注意：1、在调试⼈员的笔记本上安装股份公司系统配置器NsConfig（该软件随本⽂档同时提供，将软件解压后放在D盘根⽬录，启动程序后需要注册，导出注册信息，将注册⽂件发送给股份公司研发中⼼凌永峰139********或潘洪湘139********注册，将⽣成的⽂件填写后注册，打开⽂件，⽤户名：admin，密码：1）。
