按钮和指示灯的颜色所代表的意义和使用场合

标准化中按钮和指示灯颜色的使用标准化中按钮和指示灯颜色的使用摘要：在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

关键词：标准化按钮指示灯颜色一、统一规定1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：3、在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。

例：白、灰、黑在GB2682-81中不能用于分断操作，而IEC60073可以用于除紧急分断以外的任何操作。

因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。

所以本文在介绍时以IEC标准为主。

4、在使用过程中对于一钮双用的"起动"与"停止"或"通电"与"断电"，交替按压后改变功能的，既不能用红色，也不能用绿色，而应用黑、白或灰色按钮；对于点动或微动运动要求时应用黑、白、灰色或绿色按钮，最好使用黑色按钮；对于"复位"按钮，单一功能时用蓝、黑、白或灰色按钮，同时有停止、断电功能时用红色按钮。

作为一名电业工作者，你了解我们工作周围的电工色的用途吗?电工色通过不同颜色向运行和检修人员发出不同的信息，以使人们迅速、准确地判断自己所处的工作环境，从而达到安全生产的目的。

红色用来表示禁止、停止、消防。

如标示牌：“禁止合闸，线路有人工作”用红底白字；“止步，高压危险”用白底红边黑字，红色箭头表示；变电所控制钮上的信号灯，处于通过状态时，用红灯表示，红色信号灯均提醒人们提高警惕，禁止触动。

黄色用来表示注意危险。

如标示牌：“当心触电、注意安全”等都用黄色作底色，提醒人们不要草率行动。

蓝色用来表示强制执行，如“必须戴安全帽”、“必须戴绝缘手套”、“必须穿绝缘鞋”等。

绿色用来表示安全无事的环境，如标示牌：“已接地”、“在此工作”、“从此上下”等都用绿色作为底色，告诉人们生产场所十分安全或已经采取安全措施。

黑色用来绘制标示牌的各种几何图形，书写警语文字，以达到一目了然的目的，如标示牌：“在此工作”、“由此上下”等采用绿底黑字；“止步”，高压危险”、“禁止攀登，高压危险”采用白底红边黑字。

此外，电工色在电网中还有许多用途。

例如，三相电力网导线和配电盘(屏)裸母线，引下线A、B、C相线表面分别涂上黄、绿、红色来表示相序。

低压电网中性线N以淡蓝色表示，接地线以深黑色表示。

在断路器或刀开关的合闸位置上，应有清楚的红底白字的“合”字；分闸位置上，应有清楚的绿底白字的“分”字。

家用电器接地线，用黄绿双色线来表示，这种色标比过去接地线用黑色更有安全感。

验电笔的八种用途①区别火线和地线在交流电里，验电笔触到导线时，发亮的是火线，不发亮的是地线。

②区别交流与直流交流电通过验电笔时，氖管里两个极同时发光；直流电通过时，氖管里只有一个极发亮。

③判断直流电正负极把验电笔连接在直流电的正负极之间（注意：如果直流电两极中无一极接电时，则以右手握电笔触该电路一极，而以左手接触另一极，否则不会发亮），发亮的一端为负极，不发亮的为正极。

标准化中按钮和指示灯颜色的使用在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态；因保护器件动作而停机；有触及带电或运动的部件的危险。

黄不正常注意不正常状态；临近临界状态压力/温度超过正常范围；保护装置释放；当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态；自动控制系统运行正常；蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态，如对红、黄、绿或蓝存在不确定时，允许使用白色一般信息；不能确切地使用红、黄、绿时；用作“执行”确认指令时；指示测量值。

3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况、“停止”或“断电”在危险状态或在紧急状况时操作;停机紧急停机；用于停止/分断；切断一个开关黄不正常在出现不正常状态时操作；干预；参与抑制反常的状态；避免不必要的变化（事故）绿安全；起动或通电在安全条件下操作或正常状态下准备正常起动；接通一个开关装置；起动一台或多台设备。

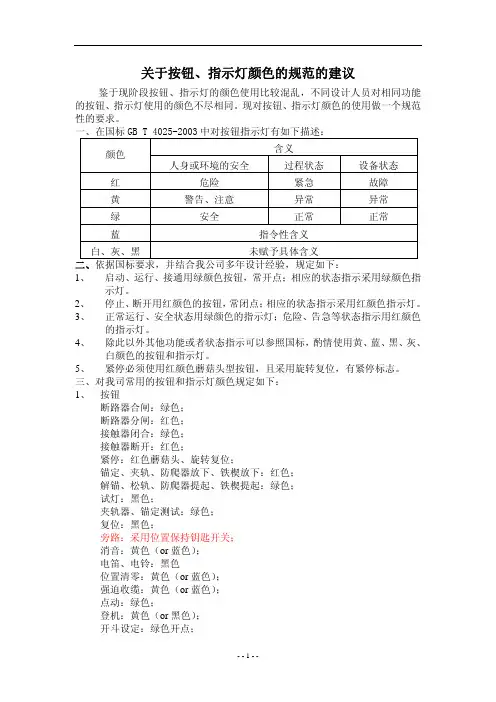

关于按钮、指示灯颜色的规范的建议鉴于现阶段按钮、指示灯的颜色使用比较混乱，不同设计人员对相同功能的按钮、指示灯使用的颜色不尽相同。

现对按钮、指示灯颜色的使用做一个规范性的要求。

一、在国标GB T 4025-2003中对按钮指示灯有如下描述：含义颜色人身或环境的安全 过程状态 设备状态 红 危险 紧急 故障黄 警告、注意 异常 异常绿 安全 正常 正常蓝 指令性含义白、灰、黑 未赋予具体含义二、依据国标要求，并结合我公司多年设计经验，规定如下：1、启动、运行、接通用绿颜色按钮，常开点；相应的状态指示采用绿颜色指示灯。

2、停止、断开用红颜色的按钮，常闭点；相应的状态指示采用红颜色指示灯。

3、正常运行、安全状态用绿颜色的指示灯；危险、告急等状态指示用红颜色的指示灯。

4、除此以外其他功能或者状态指示可以参照国标，酌情使用黄、蓝、黑、灰、白颜色的按钮和指示灯。

5、紧停必须使用红颜色蘑菇头型按钮，且采用旋转复位，有紧停标志。

三、对我司常用的按钮和指示灯颜色规定如下：1、按钮断路器合闸：绿色；断路器分闸：红色；接触器闭合：绿色；接触器断开：红色；紧停：红色蘑菇头、旋转复位；锚定、夹轨、防爬器放下、铁楔放下：红色；解锚、松轨、防爬器提起、铁楔提起：绿色；试灯：黑色；夹轨器、锚定测试：绿色；复位：黑色；旁路：采用位置保持钥匙开关；消音：黄色（or蓝色）；电笛、电铃：黑色位置清零：黄色（or蓝色）；强迫收缆：黄色（or蓝色）；点动：绿色；登机：黄色（or黑色）；开斗设定：绿色开点；闭斗设定：绿色开点；吊具油泵启动：绿色开点；吊具油泵停止：红色闭点；2、指示灯断路器合闸、接触器接通：绿色；断路器分闸、接触器断开：红色；各机构正常：绿色；相序错误：红色；超风速：红色；超载：红色；极限限位动作：红色；减速限位动作：黄色；锚定接近：黄色；变频器故障：红色；启动就绪：绿色；锚定、夹轨、防爬器放下、铁楔放下：红色；解锚、松轨、防爬器提起、铁楔提起：绿色；登机：红色（or黄色）；极限偏斜：红色；上下架连接指示：绿色；闭锁指示：绿色；开锁指示：红色；着箱指示：黄色；电梯工作指示：红色；。
