GB 2682-81按钮指示灯颜色规范

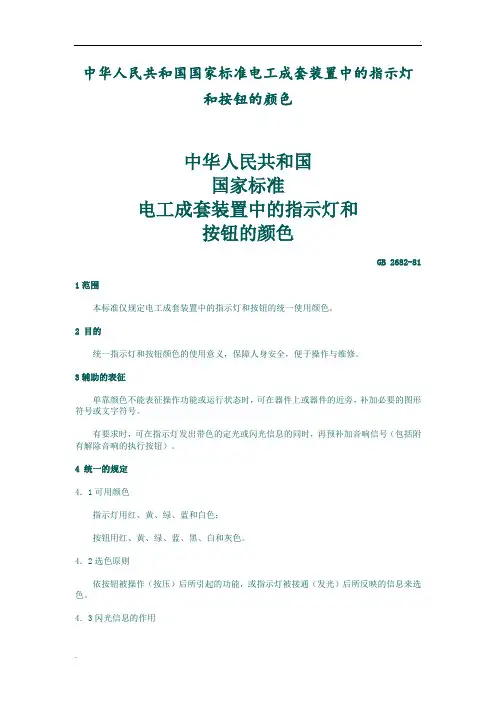

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-81 1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

7灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

当选色有困难时，允许使用白色。

在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

主题词：标准化按钮指示灯颜色一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态；因保护器件动作而停机；有触及带电或运动的部件的危险。

黄不正常注意不正常状态；临近临界状态压力/温度超过正常范围；保护装置释放；当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态；自动控制系统运行正常；蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态，如对红、黄、绿或蓝存在不确定时，允许使用白色一般信息；不能确切地使用红、黄、绿时；用作“执行” 确认指令时；指示测量值。

3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况、“停止”或“断电” 在危险状态或在紧急状况时操作;停机紧急停机；用于停止/分断；切断一个开关黄不正常在出现不正常状态时操作；干预；参与抑制反常的状态；避免不必要的变化（事故）绿安全；起动或通电在安全条件下操作或正常状态下准备正常起动；接通一个开关装置；起动一台或多台设备。

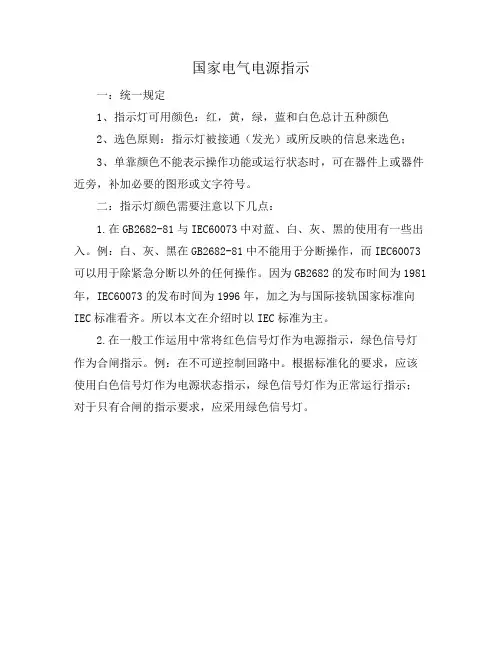

国家电气电源指示
一：统一规定
1、指示灯可用颜色：红，黄，绿，蓝和白色总计五种颜色
2、选色原则：指示灯被接通（发光）或所反映的信息来选色；
3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二：指示灯颜色需要注意以下几点：
1.在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。

例：白、灰、黑在GB2682-81中不能用于分断操作，而IEC60073可以用于除紧急分断以外的任何操作。

因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。

所以本文在介绍时以IEC标准为主。

2.在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

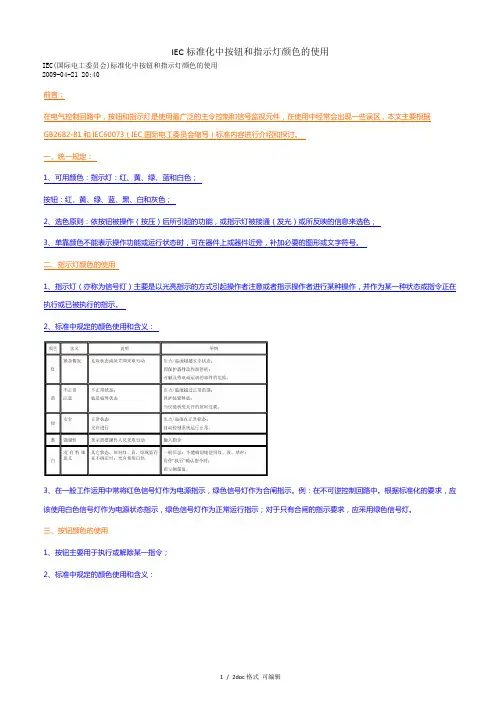

IEC标准化中按钮和指示灯颜色的使用IEC(国际电工委员会)标准化中按钮和指示灯颜色的使用2009-04-21 20:40前言：在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：3、在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。

例：白、灰、黑在GB2682-81中不能用于分断操作，而IEC60073可以用于除紧急分断以外的任何操作。

因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。

所以本文在介绍时以IEC标准为主。

4、在使用过程中对于一钮双用的“起动”与“停止”或“通电”与“断电”，交替按压后改变功能的，既不能用红色，也不能用绿色，而应用黑、白或灰色按钮；对于点动或微动运动要求时应用黑、白、灰色或绿色按钮，最好使用黑色按钮；对于“复位”按钮，单一功能时用蓝、黑、白或灰色按钮，同时有停止、断电功能时用红色按钮。

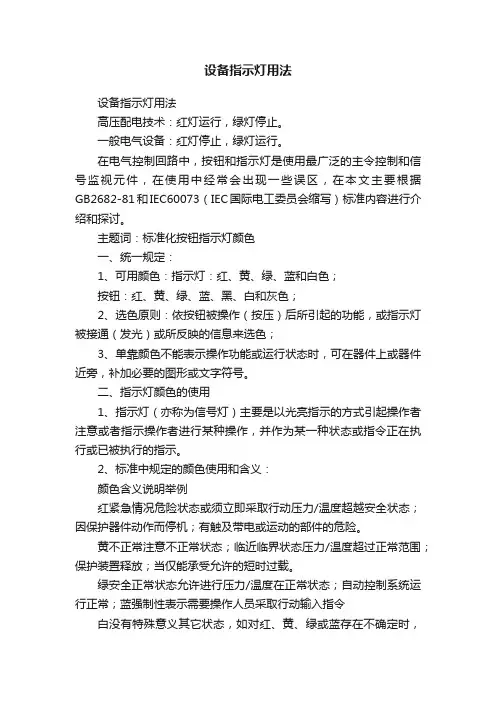

设备指示灯用法设备指示灯用法高压配电技术：红灯运行，绿灯停止。

一般电气设备：红灯停止，绿灯运行。

在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

主题词：标准化按钮指示灯颜色一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态；因保护器件动作而停机；有触及带电或运动的部件的危险。

黄不正常注意不正常状态；临近临界状态压力/温度超过正常范围；保护装置释放；当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态；自动控制系统运行正常；蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态，如对红、黄、绿或蓝存在不确定时，允许使用白色一般信息；不能确切地使用红、黄、绿时；用作“执行” 确认指令时；指示测量值。

3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况、“停止”或“断电” 在危险状态或在紧急状况时操作;停机紧急停机；用于停止/分断；切断一个开关黄不正常在出现不正常状态时操作；干预；参与抑制反常的状态；避免不必要的变化（事故）绿安全；起动或通电在安全条件下操作或正常状态下准备正常起动；接通一个开关装置；起动一台或多台设备。

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB 2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4 统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

按钮的颜色及其含义表27灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

标准化中按钮和指示灯颜色的使用摘要：在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

关键词：标准化按钮指示灯颜色一、统一规定1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：3、在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。

例：白、灰、黑在GB2682-81中不能用于分断操作，而IEC60073可以用于除紧急分断以外的任何操作。

因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。

所以本文在介绍时以IEC标准为主。

4、在使用过程中对于一钮双用的"起动"与"停止"或"通电"与"断电"，交替按压后改变功能的，既不能用红色，也不能用绿色，而应用黑、白或灰色按钮；对于点动或微动运动要求时应用黑、白、灰色或绿色按钮，最好使用黑色按钮；对于"复位"按钮，单一功能时用蓝、黑、白或灰色按钮，同时有停止、断电功能时用红色按钮。

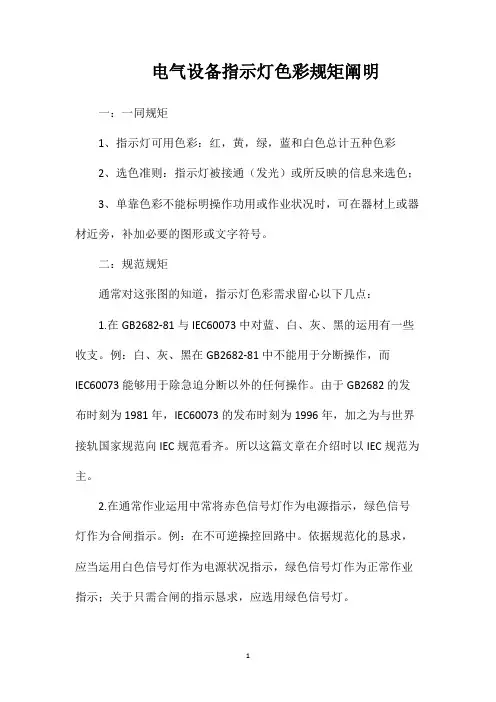

电气设备指示灯色彩规矩阐明一：一同规矩
1、指示灯可用色彩：红，黄，绿，蓝和白色总计五种色彩
2、选色准则：指示灯被接通（发光）或所反映的信息来选色；
3、单靠色彩不能标明操作功用或作业状况时，可在器材上或器材近旁，补加必要的图形或文字符号。

二：规范规矩
通常对这张图的知道，指示灯色彩需求留心以下几点：
1.在GB2682-81与IEC60073中对蓝、白、灰、黑的运用有一些收支。

例：白、灰、黑在GB2682-81中不能用于分断操作，而
IEC60073能够用于除急迫分断以外的任何操作。

由于GB2682的发布时刻为1981年，IEC60073的发布时刻为1996年，加之为与世界接轨国家规范向IEC规范看齐。

所以这篇文章在介绍时以IEC规范为主。

2.在通常作业运用中常将赤色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆操控回路中。

依据规范化的恳求，应当运用白色信号灯作为电源状况指示，绿色信号灯作为正常作业指示；关于只需合闸的指示恳求，应选用绿色信号灯。

1。

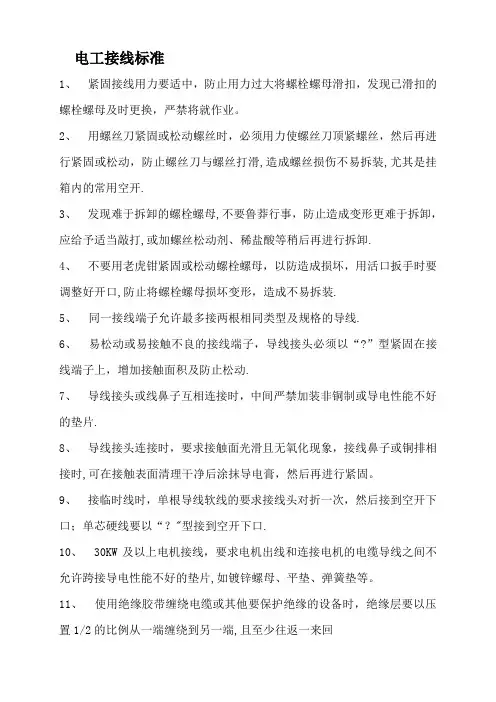

电工接线标准1、紧固接线用力要适中，防止用力过大将螺栓螺母滑扣，发现已滑扣的螺栓螺母及时更换，严禁将就作业。

2、用螺丝刀紧固或松动螺丝时，必须用力使螺丝刀顶紧螺丝，然后再进行紧固或松动，防止螺丝刀与螺丝打滑,造成螺丝损伤不易拆装,尤其是挂箱内的常用空开.3、发现难于拆卸的螺栓螺母,不要鲁莽行事，防止造成变形更难于拆卸，应给予适当敲打,或加螺丝松动剂、稀盐酸等稍后再进行拆卸.4、不要用老虎钳紧固或松动螺栓螺母，以防造成损坏，用活口扳手时要调整好开口,防止将螺栓螺母损坏变形，造成不易拆装.5、同一接线端子允许最多接两根相同类型及规格的导线.6、易松动或易接触不良的接线端子，导线接头必须以“?”型紧固在接线端子上，增加接触面积及防止松动.7、导线接头或线鼻子互相连接时，中间严禁加装非铜制或导电性能不好的垫片.8、导线接头连接时，要求接触面光滑且无氧化现象，接线鼻子或铜排相接时,可在接触表面清理干净后涂抹导电膏，然后再进行紧固。

9、接临时线时，单根导线软线的要求接线头对折一次，然后接到空开下口；单芯硬线要以“？"型接到空开下口.10、30KW及以上电机接线，要求电机出线和连接电机的电缆导线之间不允许跨接导电性能不好的垫片,如镀锌螺母、平垫、弹簧垫等。

11、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时，绝缘层要以压置1/2的比例从一端缠绕到另一端,且至少往返一来回中华人民共和国国家标准电工成套装置中的导线颜色电工成套装置中的导线颜色GB 2681—811 范围本标准系为在电工成套装置中以导线颜色来标志电路,或依电路去选择导线颜色的统一规定。

2 目的本标准的目的是统一各种颜色的标定含义。

并依裸导线(包括母线）或绝缘导线的颜色识别电路。

3 依导线颜色标志电路时3。

1 黑色：装置和设备的内部布线。

3。

2 棕色：直流电路的正极。

3。

3 红色：三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

G B按钮指示灯颜色规范标准化工作室编码[XX968T-XX89628-XJ668-XT689N]中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义????????表16按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色欧阳家百（2021.03.07）中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB 2682-81 1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4 统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

按钮的颜色及其含义表27灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

在《电工成套装置中的指示灯和按钮的颜色》 GB2682-1981规定的是低压设备的按钮和指示灯的颜色。

它规定运行是绿灯，停止是红灯。

在DL/T5136-2001 《火力发电厂、变电所二次接线设计技术规程》的第37页的7.1.3条中规定的是高压柜指示灯的颜色。

它规定运行是红灯，停止是绿灯。

1．模拟母线的标志颜色丝印在开关柜的主结线图必须按以下颜色，画主结线系统图时不用表1.0.11电压（kV）颜色交流0.23 深灰交流0.40 黄褐交流3 深绿交流6 深蓝交流10 绛红交流13.8～20 浅绿交流35 浅黄交流60 橙黄交流110 朱红交流154 天蓝交流220 紫交流330 白交流500 淡黄直流褐直流500 深紫注：①模拟母线的宽度宜为6～12mm；②设备模拟的涂色应与相同电压等级的母线颜色一致；③不适用于弱电屏以及流程模拟的屏台。

颜色标志又叫安全色。

用不同的颜色表示不同的意义，常用的如下；1、红色；表示禁止、停止和消防，如信号灯、信号旗、停止按钮、消防器材等，是用红色表示“禁止触动”的意思。

2、黄色；用来表示注意危险。

如“当心触电”，“注意安全”等。

3、蓝色；用来表示强制执行。

如“必须戴安全帽”等。

4、绿色；用来表示安全、工作、运行等意义。

如“在此工作”、“以接地”等。

5、黑色；多用于文字、图形、符号，带有警告的意义。

通常二次回路用黄色表示交流回路，绿色表示电流回路，红、蓝色分别表示直流回路的正、负电源，信号和警告回路通常取白色。

规程中规定；交流回路中，零线和中性线应取淡蓝色，接地线应用绿/黄双色线，直流回路中，正极取棕色，负极取蓝色，接地中线取淡蓝色。

它讲取代通常的习惯。

―――――选自《安全用电》。

在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

关键词：标准化按钮指示灯颜色样本内容、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态；因保护器件动作而停机；有触及带电或运动的部件的危险。

黄不正常注意不正常状态；临近临界状态压力/温度超过正常范围；保护装置释放；当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态；自动控制系统运行正常；蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态，如对红、黄、绿或蓝存在不确定时，允许使用白色一般信息；不能确切地使用红、黄、绿时；用作“执行”确认指令时；指示测量值。

3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况、“停止”或“断电”在危险状态或在紧急状况时操作;停机紧急停机；用于停止/分断；切断一个开关黄不正常在出现不正常状态时操作；干预；参与抑制反常的状态；避免不必要的变化（事故）绿安全；起动或通电在安全条件下操作或正常状态下准备正常起动；接通一个开关装置；起动一台或多台设备。

在电气控制回路中，按钮和指示灯是使用最广泛的主令控制和信号监视元件，在使用中经常会出现一些误区，在本文主要根据GB2682-81和IEC60073（IEC国际电工委员会缩写）标准内容进行介绍和探讨。

主题词：标准化按钮指示灯颜色一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色；按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况危险状态或须立即采取行动压力/温度超越安全状态；因保护器件动作而停机；有触及带电或运动的部件的危险。

黄不正常注意不正常状态；临近临界状态压力/温度超过正常范围；保护装置释放；当仅能承受允许的短时过载。

绿安全正常状态允许进行压力/温度在正常状态；自动控制系统运行正常；蓝强制性表示需要操作人员采取行动输入指令白没有特殊意义其它状态，如对红、黄、绿或蓝存在不确定时，允许使用白色一般信息；不能确切地使用红、黄、绿时；用作“执行”确认指令时；指示测量值。

3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：颜色含义说明举例红紧急情况、“停止”或“断电”在危险状态或在紧急状况时操作;停机紧急停机；用于停止/分断；切断一个开关黄不正常在出现不正常状态时操作；干预；参与抑制反常的状态；避免不必要的变化（事故）绿安全；起动或通电在安全条件下操作或正常状态下准备正常起动；接通一个开关装置；起动一台或多台设备。

标准化中按钮和指示灯颜色的使用一、统一规定：1、可用颜色：指示灯：红、黄、绿、蓝和白色； 按钮：红、黄、绿、蓝、黑、白和灰色；2、选色原则：依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）或所反映的信息来选色；3、单靠颜色不能表示操作功能或运行状态时，可在器件上或器件近旁，补加必要的图形或文字符号。

二、指示灯颜色的使用1、指示灯（亦称为信号灯）主要是以光亮指示的方式引起操作者注意或者指示操作者进行某种操作，并作为某一种状态或指令正在执行或已被执行的指示。

2、标准中规定的颜色使用和含义：压力一般信息；3、在一般工作运用中常将红色信号灯作为电源指示，绿色信号灯作为合闸指示。

例：在不可逆控制回路中。

根据标准化的要求，应该使用白色信号灯作为电源状态指示，绿色信号灯作为正常运行指示；对于只有合闸的指示要求，应采用绿色信号灯。

三、按钮颜色的使用1、按钮主要用于执行或解除某一指令；2、标准中规定的颜色使用和含义：3、在GB2682-81与IEC60073中对蓝、白、灰、黑的使用有一些出入。

例：白、灰、黑在GB2682-81中不能用于分断操作，而 IEC60073可以用于除紧急分断以外的任何操作。

因为GB2682的发布时间为1981年，IEC60073的发布时间为1996年，加之为与国际接轨国家标准向IEC标准看齐。

所以本文在介绍时以IEC标准为主。

4、在使用过程中对于一钮双用的“起动”与“停止”或“通电”与“断电”，交替按压后改变功能的，既不能用红色，也不能用绿色，而应用黑、白或灰色按钮；对于点动或微动运动要求时应用黑、白、灰色或绿色按钮，最好使用黑色按钮；对于“复位”按钮，单一功能时用蓝、黑、白或灰色按钮，同时有停止、断电功能时用红色按钮。

四、灯光按钮的使用1、信号灯和按钮的颜色使用同样适用于灯光按钮，当选色困难时，允许使用白色。

2、灯光按钮主要有两个作用：指示，通过按钮上的灯亮，告诉操作者需按灯亮的按钮来完成一个操作，按压后灯灭，确定操作指令已被执行；执行，按压灭灯按钮后，该按钮上的灯亮，确定操作指令已被执行（解除执行后，灯才能熄灭）；3、灯光按钮不能作为事故按钮。
