20年6月西南大学课程考试[0937]《数控技术》大作业(资料)

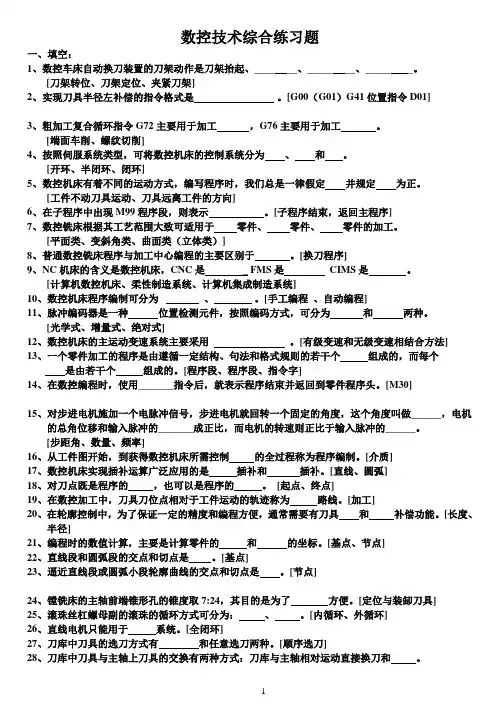

1 数控技术综合练习题

一、填空：

1、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。

[刀架转位、刀架定位、夹紧刀架]

2、实现刀具半径左补偿的指令格式是 。[G00（G01）G41位置指令D01]

3、粗加工复合循环指令G72主要用于加工 ，G76主要用于加工 。

[端面车削、螺纹切削]

4、按照伺服系统类型，可将数控机床的控制系统分为 、 和 。

[开环、半闭环、闭环]

5、数控机床有着不同的运动方式，编写程序时，我们总是一律假定 并规定 为正。

[工件不动刀具运动、刀具远离工件的方向]

6、在子程序中出现M99程序段，则表示 。[子程序结束，返回主程序]

7、数控铣床根据其工艺范围大致可适用于 零件、 零件、 零件的加工。

[平面类、变斜角类、曲面类（立体类）]

8、普通数控铣床程序与加工中心编程的主要区别于 。[换刀程序]

9、NC机床的含义是数控机床，CNC是 _ FMS是 CIMS是 。

[计算机数控机床、柔性制造系统、计算机集成制造系统]

10、数控机床程序编制可分为 、 。[手工编程 、自动编程]

11、脉冲编码器是一种 位置检测元件，按照编码方式，可分为 和 两种。

[光学式、增量式、绝对式]

12、数控机床的主运动变速系统主要采用 。[有级变速和无级变速相结合方法]

第2章 数控编程中的工艺分析

五、综合题

2、根据图2.2、图2.3所示零件的技术要求，分别填写零件的数控加工工艺卡片。

图2.2零件的工艺卡图2.2 典型车削零件

工序号 工步号 工步内容 刀具规格 装夹方式 备注

1 1

2

3

4

5

6 车端面、车外圆

钻中心孔

钻底孔

扩孔

精车外圆

镗孔 95°粗车刀

φ4

φ18

φ24

95°精车刀 三爪卡盘 手动

手动

手动

2 1

2

3

4

5

6 车端面

钻中心孔

外轮廓粗加工

外轮廓精加工

切退刀槽

加工螺纹 95°粗车刀

φ4

95°粗车刀

95°精车刀

B=4

M24外螺纹车刀 三爪卡盘 手动

图2.3 典型铣削零件

图2.3零件的工艺卡

工序号 工步号 工步内容 刀具规格 装夹方式 备注

1.飞上平面

2.钻中心孔

3..钻孔

4.镗孔

5.粗铣内外型腔

6.精铣内外型腔

第3章 数控编程中的数学处理

三、计算题

1、计算图3.1、图3.2所示零件的各基点坐标，并将结果填入表中。

图3.1 基点坐标计算1

图3.2 基点坐标计算2

2、加工图3.3所示零件轮廓，材料毛坯尺为80×63×6mm，工件坐标系设定在零件的左下角，按图中所给条件，计算出X3、X4、X5和Y1、Y5的坐标值，若采用直径为8mm的立铣刀进行轮廓加工，计算刀位点轨迹各基点的坐标值。

解:Y1=19×tan30°=10.97

Y5=22+34×sin45°=46.04

X3=(57-45)×tan40°=10.069

X4=X5-(57-22-34×sin45°)=54.08

X5=75-(34-34×sin45°)=65.042

图3.3 典型轮廓铣削零件

第5章 常用准备功能指令的编程方法 X Y

1 -4.000 8.660

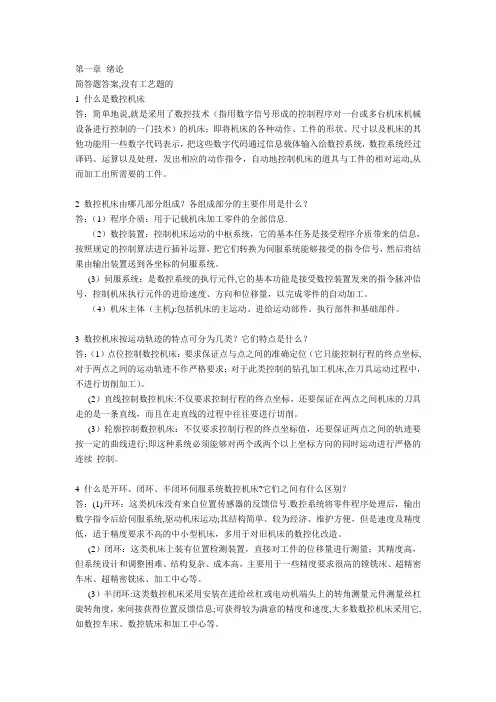

第一章 绪论

简答题答案,没有工艺题的

1 什么是数控机床

答：简单地说,就是采用了数控技术（指用数字信号形成的控制程序对一台或多台机床机械设备进行控制的一门技术）的机床；即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的道具与工件的相对运动,从而加工出所需要的工件。

2 数控机床由哪几部分组成？各组成部分的主要作用是什么？

答：（1）程序介质：用于记载机床加工零件的全部信息.

（2）数控装置：控制机床运动的中枢系统，它的基本任务是接受程序介质带来的信息，按照规定的控制算法进行插补运算，把它们转换为伺服系统能够接受的指令信号，然后将结果由输出装置送到各坐标的伺服系统。

(3）伺服系统：是数控系统的执行元件,它的基本功能是接受数控装置发来的指令脉冲信号，控制机床执行元件的进给速度、方向和位移量，以完成零件的自动加工。

（4）机床主体（主机):包括机床的主运动、进给运动部件。执行部件和基础部件。

3 数控机床按运动轨迹的特点可分为几类？它们特点是什么？

答：（1）点位控制数控机床：要求保证点与点之间的准确定位（它只能控制行程的终点坐标,对于两点之间的运动轨迹不作严格要求；对于此类控制的钻孔加工机床,在刀具运动过程中，不进行切削加工）。

(2）直线控制数控机床:不仅要求控制行程的终点坐标，还要保证在两点之间机床的刀具走的是一条直线，而且在走直线的过程中往往要进行切削。

(3）轮廓控制数控机床：不仅要求控制行程的终点坐标值，还要保证两点之间的轨迹要按一定的曲线进行;即这种系统必须能够对两个或两个以上坐标方向的同时运动进行严格的连续 控制。

4 什么是开环、闭环、半闭环伺服系统数控机床?它们之间有什么区别？

答：(1)开环：这类机床没有来自位置传感器的反馈信号.数控系统将零件程序处理后，输出数字指令后给伺服系统,驱动机床运动;其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

第 1 页 共 22 页

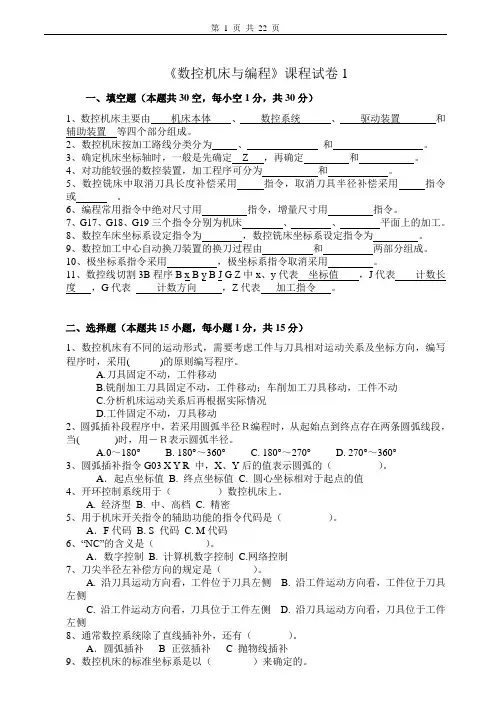

《数控机床与编程》课程试卷1

一、填空题（本题共30空，每小空1分，共30分）

1、数控机床主要由 机床本体 、 数控系统 、 驱动装置 和

辅助装置 等四个部分组成。

2、数控机床按加工路线分类分为 、 和 。

3、确定机床坐标轴时，一般是先确定 Z ，再确定 和 。

4、对功能较强的数控装置，加工程序可分为 和 。

5、数控铣床中取消刀具长度补偿采用 指令，取消刀具半径补偿采用 指令或 。

6、编程常用指令中绝对尺寸用 指令，增量尺寸用 指令。

7、G17、G18、G19三个指令分别为机床 、 、 平面上的加工。

8、数控车床坐标系设定指令为 ，数控铣床坐标系设定指令为 。

9、数控加工中心自动换刀装置的换刀过程由 和 两部分组成。

10、极坐标系指令采用 ，极坐标系指令取消采用 。

11、数控线切割3B程序B x B y B J G Z中x、y代表 坐标值 ，J代表 计数长度 ，G代表 计数方向 ，Z代表 加工指令 。

二、选择题（本题共15小题，每小题1分，共15分）

1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。

A.刀具固定不动，工件移动

B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动

C.分析机床运动关系后再根据实际情况
