A j a x I . S .
1 0 0 % A U S T R A L I A N M A D ENow up to 2000 kPa
2I.S. Selection Chart - Direct Coupled - 1450 RPM
I.S. Selection Chart - Direct Coupled - 2900 RPMI.S. Type Series BookletI.S. Type Series Booklet
1.Spheroidai Graphite (S.G.) Iron casing andbackcover is designed for 2000kPa pressures.
2.High efficiency enclosed (fully shrouded) impellerswith front and rear seals for lower hydraulicthrusts.
3.Double row rear bearings.
4.Dynamically balanced impeller.
5.Back pull out (B.P.O.) design.●Greater resistance to hydraulic shock loading.●Increases the casing pressure limitations.
●Promotes longer pump life.●Lower bearing loads mean longer bearing life.●High efficiency means lower running costs.
●Allows pump to withstand higher suction pressures.●Longer bearing life.
●Smoother vibration free operation.●Lower shaft and bearing stress.●Longer pump life.

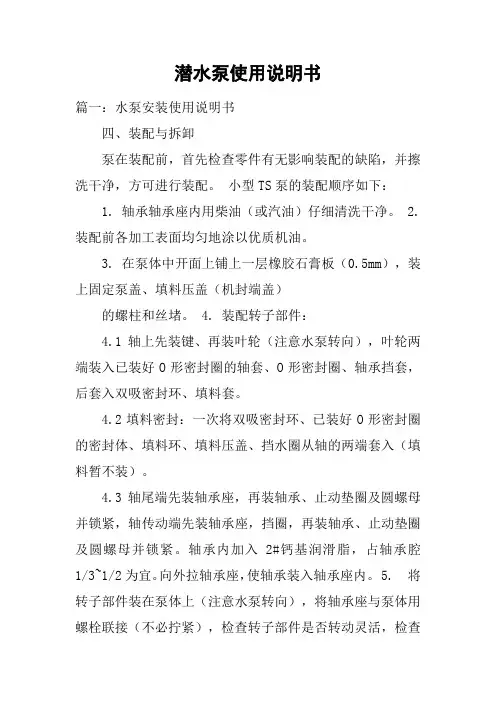

潜水泵使用说明书
篇一：水泵安装使用说明书
四、装配与拆卸
泵在装配前，首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。 小型TS泵的装配顺序如下：
1. 轴承轴承座内用柴油（或汽油）仔细清洗干净。 2.
装配前各加工表面均匀地涂以优质机油。
3. 在泵体中开面上铺上一层橡胶石膏板（0.5mm），装上固定泵盖、填料压盖（机封端盖）
的螺柱和丝堵。 4. 装配转子部件：
4.1轴上先装键、再装叶轮（注意水泵转向），叶轮两端装入已装好O形密封圈的轴套、O形密封圈、轴承挡套，后套入双吸密封环、填料套。
4.2填料密封：一次将双吸密封环、已装好O形密封圈的密封体、填料环、填料压盖、挡水圈从轴的两端套入（填料暂不装）。
4.3轴尾端先装轴承座，再装轴承、止动垫圈及圆螺母并锁紧，轴传动端先装轴承座，挡圈，再装轴承、止动垫圈及圆螺母并锁紧。轴承内加入2#钙基润滑脂，占轴承腔1/3~1/2为宜。向外拉轴承座，使轴承装入轴承座内。 5. 将转子部件装在泵体上（注意水泵转向），将轴承座与泵体用螺栓联接（不必拧紧），检查转子部件是否转动灵活，检查叶轮两端密封环位的跳动，允差0.1mm，检查密封环与叶轮间的间隙，检查轴承伸处得圆跳动，允差0.05mm，合格后，密封体O形密封圈部位涂抹封胶，盖上泵盖，装上螺尾锥销，拧紧螺母。 6. 将轴承座与泵体、泵盖用螺栓联接并锁紧。
7. 装填料：在填料环前装两根填料，压入填料环后再装三根填料，各填料接口处错开90度，填料环对准水封水管接口，将填料压盖（机封端盖）固定在密封体上。
8. 配制排气管路部件，装油嘴、放气塞等附件，最后装上键，顺键压入联轴器。 9. 装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可。
10. 对于带底座的泵，则要清洗泵体的支撑面，水泵脚板和电机脚板的平面，并把水泵和电机安放在底座上去，先调节泵轴水平，找平后，适当上紧螺母，以防走动，然后装上电机，在水平欠妥的脚上垫上垫板。要保证泵轴和电机轴的同心度和两联轴器之间的间隙。 五、安装
SHZ-III循环水真空泵
—、功能与用途
本产品是以循环水作为工作流体，利用射流产生 负压原理而设计的一种新型多用真空泵。为化工实验 室提供真空条件，并能向反应装置提供循环冷却水。
广泛用于蒸发、蒸馏、结晶、过滤、减压、升华 等作业，是大专院校、医药化工、食品加工等领域实 验室的理想设备。
二、产品特点
1节水效果明显。由于采用水循环作业，加入水 箱内的水可循环往复使用，克服了那种直接冲放自来 水方法获取真空时大量浪费水的现象。经实测，以公 司维修，并收取元件成本费及维修费。 用户使用本产品前，请认真仔细阅读产品使用说明书, 严格按规定操作，出现质量问题可及时与我公司联系， 我们随时提供咨询和维修等服务，满足用户的要求。 个工作日连续作业计算，在达到同样真空度的条件下， 使用本产品节水8吨以上。而且，一次加水，可长期 使用。这在水源缺乏或水压不足的实验室尤其使用。
1、多功能综合使用。本机除可以提供真空条件 外，还可同时进行水自动外循环，为反应装置提供循 环冷却水。本机与自来水源连接，通过适量补充注入 水源，可以在长时间连续作业情况下，保持循环水温 度不变，即可确保真空度不降，又能实现循环冷却水 的供应。
造型新颖，使用方便。本机泵头直接浸入水中，不设 饮水壶，整机高度较低，体积小，重量轻，移动方便， 可置于工作台上，便于操作观察，水箱上盖为
注意事项
1、 泵体从水箱中取出，严禁倒置，防止流水侵入 马达，造成马达烧毁。
2、 循环不一定要不能有任何杂质，防止水泵堵 塞。
3、 长期不用请把水箱的水倒掉，并把水泵的水放
干，把水箱擦拭干净，防止电机受潮烧毁，延长使用 寿命。
三、 附件《产品使用说明书》一册，保修卡一份, 合格证一张，保险管两只。
四、 保修与服务
本产品售出一年内，用户按规定使用而出现故障，
由我公司负责维修。超出保修期出现故障，亦可由我 1、 紧密套接于本机抽气嘴上。检查循环水开关应 关闭。连接电源，接通电源开关，即可开始抽真空作 业，通过与抽水嘴对应的真空表观察真空度。
中科水泵2000说明书
一、产品概述
中科水泵2000是一种高效、可靠的水泵，广泛应用于家庭、工业和农业等领域。本说明书将介绍中科水泵2000的性能特点、使用方法以及维护保养等相关内容。
二、产品特点
1. 高效节能：中科水泵2000采用先进的水力学设计和高效电机，具有较高的效率和较低的能耗。
2. 稳定可靠：采用优质材料和精密制造工艺，具有良好的耐久性和可靠性，能够长时间稳定运行。
3. 低噪音：中科水泵2000采用静音技术，运行时噪音低，不会给用户带来不必要的干扰。
4. 易于安装和维护：中科水泵2000采用简洁的结构设计，安装和维护操作简便，减少人力和时间成本。
三、使用方法
1. 安装：在安装中科水泵2000之前，首先确保电源与水泵匹配，然后根据安装图纸将水泵正确固定在水泵基座上，并连接好进出水管道。
2. 启动：在启动之前，检查水泵的旋转方向是否正确，然后将电源接通，按下启动按钮即可启动水泵。启动后，应观察水泵的运行状态是否正常。
3. 使用：在使用中科水泵2000时，应根据实际需要调节水泵的流量和扬程，以达到最佳效果。同时，应定期检查水泵的运行情况，确保其正常工作。
4. 停止：当不需要使用水泵时，应先将电源切断，然后按下停止按钮，等待水泵完全停止后再进行其他操作。
四、维护保养
1. 清洁：定期清洁水泵的进出水口和过滤器，以防止杂质堵塞影响水泵的正常运行。
2. 润滑：根据使用频率和工作环境，定期对水泵的轴承和密封件进行润滑，保持其良好的工作状态。
3. 检修：定期检查水泵的电机、轴承和密封件等关键部件，如有损坏或磨损应及时更换，以确保水泵的正常运行。
4. 存放：当长时间不使用水泵时，应将其储存在干燥通风的地方，避免受潮和锈蚀。
五、注意事项
1. 在使用中科水泵2000前，请仔细阅读本说明书并按照说明进行操作，以确保安全和正常使用。
2. 使用过程中，应避免水泵长时间空转或过载运行，以免损坏水泵或影响其使用寿命。
